El sensor MAP, sigla de Manifold Absolute Pressure, es un componente electrónico fundamental en los sistemas de inyección electrónica, tanto en motores de gasolina como diésel. Su función principal es medir la presión absoluta en el colector de admisión, permitiendo que la unidad de control electrónico (ECU) calcule con precisión la cantidad de aire que ingresa al motor y, en consecuencia, determine el tiempo de inyección y otros parámetros operativos.
La correcta interpretación de esta presión es vital para ajustar la mezcla aire-combustible, controlar el avance del encendido, modular la recirculación de gases de escape y gestionar sistemas de sobrealimentación. El sensor MAP se convierte así en un sensor de carga del motor, ya que traduce la presión interna del colector en información útil sobre cuánta energía está demandando el conductor.
Principio de funcionamiento
El sensor MAP trabaja midiendo la presión absoluta dentro del colector de admisión, es decir, la presión real respecto al vacío absoluto, no en relación a la presión atmosférica. Esto lo distingue de sensores que operan con presión relativa. Su lectura incluye tanto la presión residual del motor (vacío en admisión) como cualquier sobrepresión si el motor está turboalimentado.

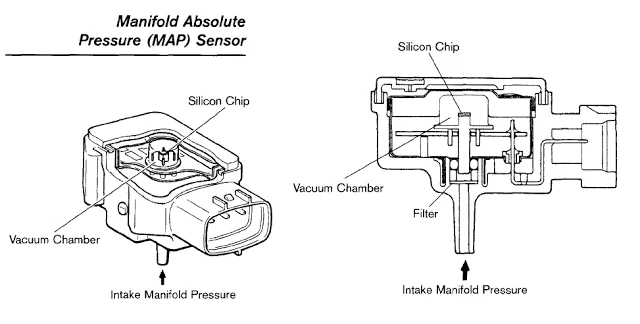

Internamente, el sensor MAP utiliza un elemento piezorresistivo o capacitivo que cambia su resistencia o capacidad eléctrica en función de la deformación producida por la presión del aire. Esta variación se convierte en una señal eléctrica —generalmente de voltaje analógico— que es interpretada por la ECU.
Por ejemplo, en un motor atmosférico en ralentí, donde el colector de admisión tiene vacío alto, el sensor puede emitir un voltaje bajo (alrededor de 0,9 V), mientras que a plena carga, con la mariposa completamente abierta, la presión se aproxima a la atmosférica, y el sensor puede generar una señal cercana a 4,5 V. En motores turbo, cuando se registra presión positiva, esta puede ser interpretada directamente o corregida por software dependiendo de si el sensor es de tipo barométrico integrado.
Función dentro del sistema de gestión del motor
La información del sensor MAP permite a la ECU calcular la masa de aire aspirada por el motor sin necesidad de utilizar un medidor de flujo directo, como el MAF. Esta estrategia se conoce como sistema de inyección por densidad de aire, y es común en motores que no cuentan con sensor MAF o que combinan ambas señales para mejorar la precisión del cálculo de carga.
El valor de presión del MAP, junto con la temperatura del aire y el régimen de giro del motor, permite a la ECU estimar la masa de aire por cilindro utilizando la ecuación de los gases ideales. Esta estrategia requiere que el volumen del colector y la eficiencia volumétrica del motor estén correctamente definidos en la calibración del software.
Además, el MAP tiene un papel importante en el control del avance de encendido en motores gasolina, ya que la presión de admisión se relaciona directamente con el esfuerzo de carga y, por tanto, con el momento óptimo para la chispa. En motores diésel, ayuda a determinar la presión de sobrealimentación y a supervisar la eficiencia del turbo.
También es utilizado en estrategias de detección de fallas. Por ejemplo, si el sensor MAP reporta una presión que no concuerda con las condiciones de aceleración o el valor de presión atmosférica inicial, la ECU puede generar un código DTC indicando fuga en el sistema de admisión, mal funcionamiento del turbo, o incluso errores de sincronización en la distribución.
Diagnóstico técnico y fallas frecuentes
El diagnóstico del sensor MAP requiere un enfoque técnico que combine análisis de la señal, verificación de alimentación eléctrica y comparación con condiciones de carga reales. Una lectura constante e invariable del MAP, o valores atípicos en determinadas condiciones, puede indicar un sensor sucio, dañado, con circuito abierto o con conexión a masa deficiente.
Un sensor MAP defectuoso puede provocar mezclas incorrectas, detonaciones, pérdida de potencia, dificultad en el arranque, consumo excesivo o un mal comportamiento de la EGR. En algunos casos, cuando el sensor falla completamente, la ECU recurre a un valor fijo o a la estimación de carga por posición del acelerador y régimen, lo que limita la capacidad del motor de adaptarse a las condiciones dinámicas de manejo.
La verificación básica se puede realizar con un escáner que permita leer la presión absoluta en tiempo real. En ralentí, un motor atmosférico típico puede mostrar presiones entre 30 y 40 kPa, mientras que a plena carga, esa presión debería acercarse a los 100 kPa (presión atmosférica a nivel del mar). Si el motor está turboalimentado, esos valores pueden superar los 200 kPa en carga máxima, dependiendo del nivel de presión del sistema.
También es recomendable comparar la señal de voltaje directamente con un multímetro o un osciloscopio, y verificar que la línea de alimentación entregue la tensión de referencia (generalmente 5 V), y que la masa tenga continuidad eléctrica sin fluctuaciones.
Integración con otros sistemas
En muchos vehículos, el sensor MAP trabaja junto con otros sensores como el sensor de temperatura del aire de admisión (IAT), que puede estar integrado en el mismo cuerpo, y con el sensor de posición del acelerador (TPS). Esta información combinada permite a la ECU conocer con precisión el estado del motor en cada instante.
En aplicaciones más complejas, como motores con doble sobrealimentación, distribución variable o sistemas de admisión activos, el MAP permite identificar comportamientos dinámicos del flujo de aire y ajustar la estrategia de control de presión, mezcla y encendido en tiempo real.
Además, es una fuente esencial de datos para el control de la válvula EGR, ya que permite a la ECU calcular el grado de recirculación efectiva y detectar si hay obstrucciones, fugas o errores en el sistema.
Conclusión
El sensor MAP es una de las piezas clave del sistema de gestión electrónica del motor. Su función no se limita a medir presión: su señal es la base sobre la cual la ECU construye la estrategia de inyección, encendido y control de gases, especialmente en motores sin sensor MAF. Su correcto funcionamiento garantiza una combustión precisa, eficiente y adaptada a las condiciones reales de operación del vehículo.
Para el ingeniero mecánico automotriz, comprender en profundidad cómo funciona el sensor MAP, cómo se comporta en diferentes condiciones y cómo diagnosticarlo correctamente, es esencial para interpretar de forma integral el rendimiento del motor. No se trata solo de un número en el escáner: es una pieza central en la lógica de funcionamiento que gobierna todo el sistema de propulsión.
