La transmisión manual tradicional, también conocida como transmisión en H o caja de cambios mecánica, es uno de los sistemas más longevos y representativos en la historia de la automoción. A pesar del avance de las transmisiones automáticas, continuamente variables (CVT) o automatizadas (AMT), la caja manual sigue siendo ampliamente valorada por su simplicidad mecánica, eficiencia energética, bajo coste de mantenimiento y capacidad de control directo por parte del conductor.
Este tipo de transmisión ha acompañado el desarrollo del automóvil prácticamente desde sus orígenes, y su funcionamiento se basa en una lógica mecánica clara: el conductor selecciona manualmente la relación de engranajes que mejor se ajusta a las condiciones de conducción y al régimen de funcionamiento del motor. Esto se realiza mediante una palanca conectada físicamente a un sistema de varillaje o cables que actúan sobre horquillas desplazables en el interior de la caja de cambios.
Principio de funcionamiento

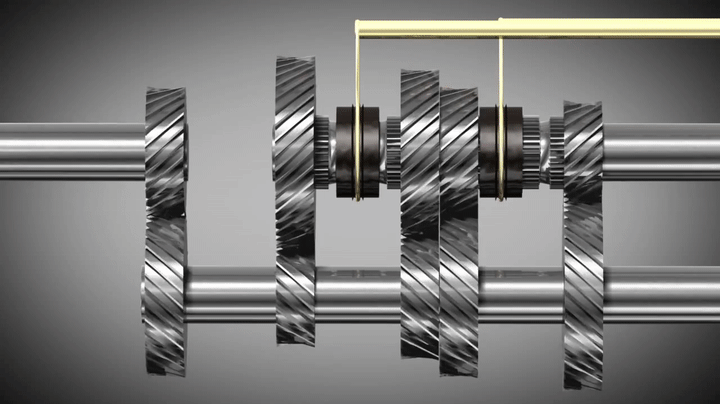

La transmisión manual tradicional opera con conjuntos de engranajes de dientes helicoidales, dispuestos en tres ejes principales: el eje primario (que recibe el movimiento del motor), el eje intermedio (en algunos diseños), y el eje secundario o de salida, que transmite el movimiento hacia el diferencial.
Cada par de engranajes corresponde a una relación de transmisión. Cuando el conductor mueve la palanca de cambios, está desplazando un sincronizador —por lo general, un manguito dentado con dientes cónicos y anillos de fricción— que conecta uno de los engranajes al eje de salida. Este acoplamiento se realiza mientras el pedal del embrague está presionado, lo que desacopla el motor de la caja, permitiendo el cambio sin arrastre de par.
El sistema de sincronización es esencial para suavizar el engrane de los piñones, ya que iguala las velocidades angulares del engranaje y del eje, evitando ruidos, golpes o desgaste prematuro. Los sincronizadores modernos permiten cambios rápidos, precisos y seguros incluso en situaciones de alta exigencia, siempre que el embrague funcione correctamente.
Estructura y componentes clave
Dentro de la transmisión, los engranajes están dispuestos de manera permanente en malla, pero no todos están engranados al eje. Los que no están activos giran libres sobre cojinetes. Solo cuando se desplaza el sincronizador correspondiente, uno de esos engranajes se acopla al eje de salida, transmitiendo el par motor.
La primera marcha suele estar diseñada con una relación de reducción alta, lo que proporciona un mayor par a baja velocidad. A medida que se avanza en las marchas, la relación de reducción disminuye, permitiendo mayores velocidades con menor régimen del motor. En configuraciones convencionales, es común encontrar de cuatro a seis relaciones hacia adelante y una marcha atrás, aunque existen cajas de hasta siete relaciones o más en vehículos de alto rendimiento.
El mecanismo de selección puede funcionar mediante un sistema de varillas metálicas conectadas directamente a la palanca, o bien mediante cables flexibles en configuraciones modernas que mejoran la ergonomía y reducen vibraciones.
Ventajas técnicas y mecánicas
Uno de los aspectos más destacados de la transmisión manual tradicional es su altísima eficiencia mecánica. Al no contar con convertidor de par ni sistemas hidráulicos internos, la pérdida de energía por arrastre es mínima, lo que se traduce en una transferencia más directa de potencia desde el motor a las ruedas. Esta característica resulta especialmente valorada en vehículos de trabajo, transporte ligero y automóviles con enfoque deportivo o de conducción dinámica.
Desde el punto de vista del mantenimiento, estas transmisiones requieren menor intervención mecánica, siempre que se respeten los intervalos de cambio de aceite y se eviten errores de operación como forzar engranajes sin embrague o reducir marchas de forma incorrecta. En caso de falla, el diagnóstico y la reparación suelen ser más sencillos y económicos en comparación con transmisiones automáticas o electrónicas.
Otra ventaja relevante es el control absoluto que el conductor mantiene sobre el vehículo. La capacidad de elegir la relación de cambio en función del tipo de terreno, carga o situación de tráfico permite adaptar el régimen del motor de forma precisa, lo que puede optimizar el consumo de combustible y mejorar el comportamiento en condiciones específicas, como subidas pronunciadas o descensos prolongados.
Ergonomía y experiencia de conducción
La transmisión manual tradicional exige que el conductor interactúe físicamente con dos mandos principales: el pedal de embrague y la palanca de cambios. Esto requiere coordinación, especialmente al arrancar en pendiente o al realizar cambios rápidos en conducción urbana. Aunque esto puede suponer una curva de aprendizaje, para muchos entusiastas representa una conexión más directa con el vehículo.
En segmentos deportivos o de conducción recreativa, la caja manual tradicional ofrece una respuesta más precisa e inmediata, permitiendo técnicas avanzadas como el punta-tacón, el doble embrague o la reducción asistida por freno motor, todas ellas fundamentales para el control dinámico del vehículo en condiciones de alta exigencia.
Evolución técnica y coexistencia con otros sistemas
Si bien la arquitectura básica de la transmisión manual ha permanecido inalterada durante décadas, se han introducido mejoras significativas en los materiales, los procesos de fabricación, los tratamientos térmicos y la lubricación interna. El uso de aleaciones de alta resistencia, engranajes de perfil optimizado y sistemas de sincronización multicónica ha permitido mejorar la durabilidad, reducir el peso y minimizar las pérdidas por fricción.
En términos de eficiencia térmica, muchas cajas modernas incluyen radiadores de aceite, sensores de temperatura y sistemas de ventilación mejorados, especialmente en aplicaciones deportivas o comerciales intensivas. Además, se han desarrollado lubricantes de baja viscosidad que reducen el esfuerzo de engrane y mejoran la respuesta a temperaturas extremas.
Aunque las transmisiones automáticas, CVT y automatizadas (AMT) han ganado terreno, sobre todo en mercados urbanos y de alta gama, la transmisión manual tradicional sigue teniendo una presencia muy sólida en mercados emergentes, flotas de trabajo, y vehículos donde la relación costo-beneficio y el control del conductor siguen siendo prioridad.
Conclusión
La transmisión manual tradicional representa un equilibrio excepcional entre simplicidad mecánica, eficiencia energética y control del vehículo. A pesar de las transformaciones que ha vivido la industria automotriz con la llegada de nuevas tecnologías, esta arquitectura sigue siendo un referente en términos de confiabilidad, economía de operación y capacidad de adaptación a condiciones variables.
Para el ingeniero mecánico automotriz, entender la transmisión manual tradicional implica dominar aspectos fundamentales de la cinemática de engranajes, sincronización mecánica, gestión del par motor y diseño estructural de componentes sometidos a cargas dinámicas. Su estudio sigue siendo esencial tanto en la formación técnica como en la práctica profesional, especialmente en contextos donde el conocimiento mecánico debe ir más allá de la electrónica y volver a los principios básicos del funcionamiento del automóvil.
