Los resortes de válvulas de paso variable son elementos del tren de válvulas diseñados con una separación desigual entre sus espiras. A diferencia de un resorte helicoidal convencional, cuyas vueltas activas mantienen aproximadamente la misma distancia entre sí, en uno de paso variable algunas espiras se encuentran más próximas y otras más separadas. Esta geometría permite modificar tanto la relación entre fuerza y desplazamiento como, sobre todo, el comportamiento dinámico del resorte a altas revoluciones, donde las vibraciones y resonancias pueden comprometer el control de las válvulas.
También pueden encontrarse bajo los términos resortes progresivos, progressive valve springs, variable-rate springs o variable-pitch valve springs. Sin embargo, paso variable y tasa progresiva no son conceptos completamente idénticos. El paso describe la separación axial existente entre espiras, mientras que la tasa o constante elástica describe cuánto aumenta la fuerza necesaria para comprimir el resorte una determinada distancia. Una geometría de paso variable puede utilizarse para conseguir una respuesta progresiva, modificar las frecuencias naturales, amortiguar oscilaciones o combinar varios de estos efectos.
Este tipo de resorte tiene especial importancia en motores que funcionan a regímenes elevados, utilizan perfiles de leva agresivos o requieren un control preciso de la válvula durante aceleraciones extremadamente rápidas. Su finalidad no consiste simplemente en producir mayor presión. Un resorte excesivamente rígido también incrementa las cargas sobre el árbol de levas, seguidores, balancines, válvulas, asientos y demás componentes. El objetivo es proporcionar la fuerza necesaria al mismo tiempo que se mantiene estable todo el sistema dinámico.
Qué significa el paso
En un resorte helicoidal, el paso es la distancia axial entre vueltas consecutivas. En un resorte de paso constante, esta separación permanece aproximadamente uniforme a lo largo de las espiras activas. En uno de paso variable, la distancia cambia deliberadamente.

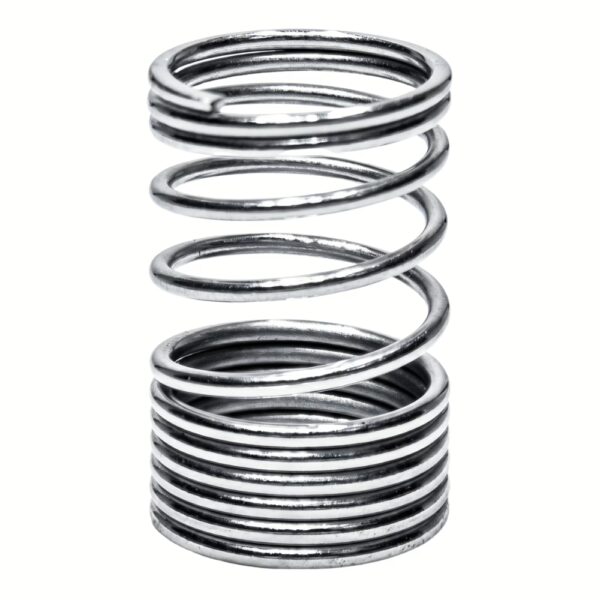

Visualmente es fácil reconocer muchos de estos resortes porque presentan varias espiras muy próximas en uno de sus extremos, mientras que las restantes muestran espacios considerablemente mayores. También existen diseños donde el cambio es más gradual y no está concentrado únicamente en un extremo.
La modificación del paso no debe confundirse con un cambio del diámetro exterior del resorte. Un resorte cilíndrico puede conservar prácticamente el mismo diámetro desde arriba hasta abajo y, aun así, tener paso variable. Por otra parte, los resortes cónicos y los conocidos como beehive o tipo colmena modifican el diámetro de las espiras. Ambos conceptos pueden combinarse, de modo que un resorte puede ser simultáneamente cónico y de paso variable.
Tampoco debe confundirse esta característica con el uso de alambre ovalado. La sección del alambre, el diámetro de las espiras y el paso constituyen parámetros independientes que los diseñadores pueden combinar para obtener determinadas propiedades mecánicas.
Cómo se vuelve progresivo
En un resorte helicoidal cilíndrico convencional, la rigidez depende fundamentalmente del módulo de elasticidad transversal del material, del diámetro del alambre, del diámetro medio de la espira y del número de espiras activas. Si todos estos parámetros permanecen constantes y ninguna vuelta entra en contacto con otra, alterar solamente la distancia entre espiras no genera necesariamente un gran cambio en la rigidez estática.
El comportamiento progresivo aparece cuando el resorte comienza a comprimirse y las espiras que tienen menor separación llegan primero a tocarse entre sí. Al producirse ese contacto, dichas vueltas dejan progresivamente de comportarse como espiras activas. El número efectivo de vueltas capaces de deformarse disminuye y, en consecuencia, aumenta la rigidez global del resorte.
Por esta razón, la relación entre carga y desplazamiento deja de ser perfectamente lineal. Durante una parte del recorrido puede necesitarse un determinado incremento de fuerza para producir cierta compresión, mientras que más adelante será necesario un incremento mayor para conseguir el mismo desplazamiento adicional.
Los estudios técnicos sobre progressive valve springs muestran precisamente que la separación desigual de las espiras permite obtener una capacidad de carga, rigidez y frecuencia natural que cambian conforme aumenta la deflexión. Esta característica resulta particularmente interesante en el tren de válvulas porque el resorte trabaja continuamente entre una altura instalada, correspondiente a la válvula cerrada, y una altura mucho menor cuando la leva alcanza su máxima elevación.
Resonancia del resorte
Una de las razones fundamentales para utilizar paso variable es controlar el fenómeno conocido como valve spring surge, que puede traducirse como resonancia, oleaje u oscilación longitudinal del resorte de válvula.
Un resorte sometido a funcionamiento dinámico no se comporta como una pieza completamente rígida que simplemente se comprime y expande de manera uniforme. Tiene masa distribuida a lo largo de todo su alambre y posee diferentes modos naturales de vibración. Cada movimiento producido por la leva genera perturbaciones que se propagan a través del resorte.
A determinadas velocidades, alguna frecuencia generada por el funcionamiento del tren de válvulas puede aproximarse a una de las frecuencias naturales del resorte. En ese momento las oscilaciones pueden amplificarse de forma importante. Algunas espiras pueden desplazarse de manera diferente a otras, generándose ondas a lo largo del cuerpo del resorte.
El problema de la resonancia de los resortes de válvulas se conoce desde los primeros motores capaces de trabajar a regímenes elevados. Investigaciones publicadas por SAE ya demostraban a finales de la década de 1920 que el spring surge estaba asociado a una condición resonante y que utilizar paso variable permitía modificar la frecuencia del resorte conforme cambiaba la elevación de la válvula, dificultando que permaneciera durante mucho tiempo en una condición de resonancia intensa.
El fenómeno continúa siendo objeto de estudios modernos mediante modelos multicuerpo y análisis de elementos finitos porque sigue siendo crítico en motores de altas revoluciones.
Amortiguación por contacto
El paso variable puede proporcionar otro mecanismo particularmente útil. Cuando las espiras más próximas comienzan a tocarse durante la compresión, se producen pequeños contactos y pérdidas de energía capaces de amortiguar parte de las vibraciones del resorte.
Un estudio experimental publicado por la Japan Society of Spring Engineers comparó resortes de paso constante y variable utilizados en motores de combustión interna. Los investigadores observaron que el contacto de determinadas espiras próximas a los extremos podía absorber energía de vibración, reduciendo tanto las amplitudes de las oscilaciones como los esfuerzos cortantes producidos durante condiciones vibratorias.
Esto significa que el contacto controlado entre ciertas espiras no debe confundirse automáticamente con una condición peligrosa de compresión total. En un resorte progresivo correctamente diseñado, algunas espiras pueden dejar de estar activas deliberadamente durante parte del recorrido.
Una situación distinta es el coil bind, que ocurre cuando el resorte alcanza prácticamente su altura sólida y ya no dispone del desplazamiento necesario para seguir acompañando el levantamiento de la válvula. El coil bind puede provocar fuerzas extremadamente altas y daños en el árbol de levas, balancines, seguidores, retenedores, válvulas o en el propio resorte. Por ello, la altura sólida y la holgura disponible a máxima elevación deben respetarse siempre según las especificaciones del fabricante.
Control a altas rpm
Cuando aumentan las revoluciones del motor, también aumentan extraordinariamente las aceleraciones que experimentan los componentes del tren de válvulas. La válvula, el retenedor, las chavetas, seguidores y parte de la masa del propio resorte deben cambiar de dirección repetidamente en periodos cada vez menores.
El resorte necesita mantener todos estos componentes siguiendo correctamente el perfil impuesto por la leva. Cuando la fuerza disponible resulta insuficiente o el sistema entra en condiciones dinámicamente inestables, la válvula puede dejar de seguir el movimiento previsto.
Un resorte de paso variable correctamente diseñado ayuda a mantener mayor estabilidad dinámica porque su respuesta y sus frecuencias características no permanecen exactamente iguales durante todo el recorrido. Kitaco, por ejemplo, utiliza explícitamente un resorte de paso variable en su culata DOHC de alto rendimiento y señala que la modificación de la característica de carga está destinada a suprimir el valve surging.
El mismo principio ha sido empleado históricamente por fabricantes de automóviles. Documentación técnica de Subaru describe el uso de resortes de paso variable como una medida para mejorar la capacidad de seguimiento de las válvulas a altas velocidades del motor.
Surge y valve float
Aunque están relacionados, spring surge y valve float no significan exactamente lo mismo. El surge es una oscilación interna del resorte provocada por su comportamiento dinámico y resonante. El valve float ocurre cuando la válvula o algún elemento del tren deja de seguir adecuadamente el perfil cinemático previsto por la leva.
Un resorte en fuerte resonancia puede generar grandes variaciones instantáneas de fuerza y contribuir a que aparezca valve float. Sin embargo, también puede existir flotación simplemente porque la presión del resorte es insuficiente para controlar la masa y aceleración del sistema, incluso si no existe una resonancia severa.
Por esta razón, instalar un resorte progresivo no convierte automáticamente un motor en apto para funcionar a cualquier régimen. Deben considerarse conjuntamente el perfil de la leva, masa de la válvula, retenedor, relación del balancín, presión instalada, presión a máxima apertura, elevación de la leva, altura del resorte y régimen máximo previsto.
Estudios experimentales publicados por SAE han demostrado que cambios relativamente pequeños en los parámetros de diseño de los resortes pueden desplazar la velocidad a la que aparece el surge. En una investigación sobre un motor de seis cilindros, la optimización del resorte consiguió elevar aproximadamente un siete por ciento el régimen asociado al fenómeno de resonancia.
Presión instalada
Un concepto fundamental para comprender cualquier resorte de válvula es la presión instalada o seat pressure. Es la fuerza ejercida por el resorte cuando la válvula se encuentra completamente cerrada y el resorte está montado a su altura de instalación especificada.
Esta fuerza debe ser suficiente para mantener la válvula apoyada sobre su asiento y asegurar el contacto adecuado entre los diferentes componentes de la distribución.
Cuando la leva abre la válvula, el resorte continúa comprimiéndose y su fuerza aumenta. La fuerza existente cerca de la elevación máxima suele denominarse open pressure.
En un resorte prácticamente lineal, el aumento de fuerza puede aproximarse mediante una constante relativamente uniforme. En un diseño progresivo, esta simplificación puede resultar menos representativa debido a que la tasa efectiva cambia durante la compresión conforme algunas espiras entran en contacto.
Por ello, en un resorte progresivo resulta especialmente importante conocer las cargas reales especificadas a diferentes alturas y no limitarse únicamente a una cifra genérica de rigidez.
Orientación de montaje
Muchos resortes de paso variable presentan una orientación específica de instalación. Debido a que uno de sus extremos posee las vueltas más próximas entre sí, invertir el componente puede modificar la distribución de masas móviles y alterar el comportamiento dinámico previsto por el fabricante.
En numerosos motores, el extremo con las espiras de paso menor se instala hacia la culata y el extremo de paso mayor queda dirigido hacia el retenedor. Manuales técnicos de Yamaha y Nissan/Infiniti han utilizado esta disposición en diferentes motores, especificando respectivamente el paso mayor hacia arriba o el paso estrecho hacia el lado de la culata.
Una de las ventajas de colocar las espiras más próximas cerca del extremo relativamente fijo del conjunto es disminuir la cantidad de masa del resorte que debe acompañar directamente los movimientos de gran amplitud existentes cerca del retenedor.
Sin embargo, no debe utilizarse esta observación como una regla universal de montaje. Los fabricantes pueden diseñar la progresión de manera diferente, utilizar marcas de pintura o establecer orientaciones específicas para cada aplicación. Siempre debe verificarse el manual correspondiente antes de instalar el resorte.
Paso variable y resortes cónicos
Los resortes beehive y cónicos persiguen algunos objetivos similares mediante una estrategia geométrica diferente. Al reducir el diámetro de determinadas vueltas puede disminuirse la masa del extremo móvil, utilizar retenedores más pequeños y modificar las frecuencias naturales del resorte.
Un resorte cónico tampoco posee una única frecuencia dinámica sencilla, ya que el cambio de diámetro altera la rigidez y el comportamiento de las distintas regiones. Por esta razón, los diseños modernos pueden combinar diámetro variable, paso variable y alambre de sección no circular.
Un análisis publicado en International Journal of Mechanical Sciences desarrolló un modelo transitorio de elementos finitos para estudiar precisamente el comportamiento de un resorte tipo beehive de alta velocidad, incluyendo vibración interna, amortiguación y colisión entre espiras. El estudio demuestra que en un tren de válvulas moderno la interacción entre las vueltas no puede evaluarse adecuadamente como si el resorte fuese únicamente un elemento elástico ideal.
Ventajas mecánicas
La principal ventaja del paso variable es su capacidad para controlar la dinámica del tren de válvulas sin depender exclusivamente de un aumento de la presión del resorte. Esto es importante porque utilizar una presión excesiva también tiene consecuencias.
Una fuerza innecesariamente elevada aumenta las cargas de contacto sobre los lóbulos del árbol de levas, seguidores, taqués, balancines, vástagos, retenedores y asientos. También incrementa la energía que el motor debe utilizar para accionar el tren de válvulas y puede acelerar determinados mecanismos de desgaste.
El diseño óptimo no es, por tanto, el resorte más duro posible, sino el que mantiene la válvula controlada durante todo el rango de funcionamiento con la menor carga compatible con la durabilidad y estabilidad requeridas.
El paso progresivo proporciona al ingeniero otra variable para alcanzar ese equilibrio. Puede utilizarse para modificar la curva fuerza-desplazamiento, cambiar las frecuencias naturales durante la apertura, generar amortiguación controlada y reducir determinadas condiciones resonantes.
Fatiga y fallas
Los resortes de válvulas trabajan sometidos a millones de ciclos de carga, por lo que la fatiga constituye uno de sus principales mecanismos de deterioro. La presencia de resonancia puede incrementar considerablemente los esfuerzos dinámicos reales respecto de aquellos que podrían estimarse mediante un cálculo puramente estático.
Una consecuencia particularmente peligrosa del spring surge es que ciertas regiones del resorte pueden experimentar esfuerzos alternantes mucho mayores de lo esperado. Investigaciones históricas y modernas han relacionado estas condiciones con fallas por fatiga y pérdida de control del tren de válvulas.
Por esta razón, la fabricación del resorte también exige materiales de alta calidad, tratamientos térmicos precisos y procesos destinados a mejorar la resistencia a fatiga. En aplicaciones de alto rendimiento son habituales aleaciones de acero al cromo-silicio y procesos como el shot peening, aunque la selección exacta depende de la aplicación y del fabricante.
La geometría progresiva no compensa un material deficiente, una altura instalada incorrecta o un resorte fatigado. Todos estos factores trabajan conjuntamente.
Diagnóstico y sustitución
Un resorte puede perder propiedades después de largos periodos de servicio debido a fatiga, temperatura y ciclos repetidos de compresión. Durante una reparación de culata suelen comprobarse parámetros como longitud libre, escuadría, fuerza a una altura determinada y estado superficial.
En un resorte de paso variable, una simple comparación visual entre espacios no permite determinar si conserva su capacidad original. La comprobación correcta requiere medir su fuerza a la altura indicada por el fabricante mediante un comprobador de resortes.
Cuando se modifica el árbol de levas tampoco debe seleccionarse un resorte únicamente porque tenga una apariencia similar al original. Una leva con mayor elevación o aceleraciones más agresivas puede requerir cambios significativos en presión, altura instalada y margen respecto del coil bind.
Igualmente, instalar un resorte excesivamente rígido “por seguridad” puede trasladar el problema hacia otros componentes del tren de válvulas.
Importancia en motores modernos
Los resortes de paso variable son un buen ejemplo de cómo un componente aparentemente simple puede requerir un complejo análisis dinámico. Su función no se limita a cerrar una válvula. Deben controlar masas que aceleran a enorme velocidad, almacenar y devolver energía miles de veces por minuto y evitar que sus propias frecuencias naturales interfieran con las excitaciones producidas por el árbol de levas.
La separación desigual entre las espiras permite que el resorte cambie de comportamiento durante su recorrido. Algunas vueltas pueden dejar progresivamente de participar, la rigidez puede aumentar, la frecuencia natural puede desplazarse y el contacto controlado entre espiras puede disipar energía vibratoria. El resultado es un componente capaz de mantener una respuesta más estable en condiciones donde un resorte convencional de paso uniforme podría acercarse con mayor facilidad a una resonancia perjudicial.
Su verdadera ventaja no consiste simplemente en ser “más duro”, sino en ser dinámicamente más adaptable. En un motor de altas revoluciones, esa diferencia puede separar un tren de válvulas estable de otro que sufra oscilaciones, pérdida de contacto, desgaste acelerado o fallas por fatiga.
