Bloque motor y cilindros

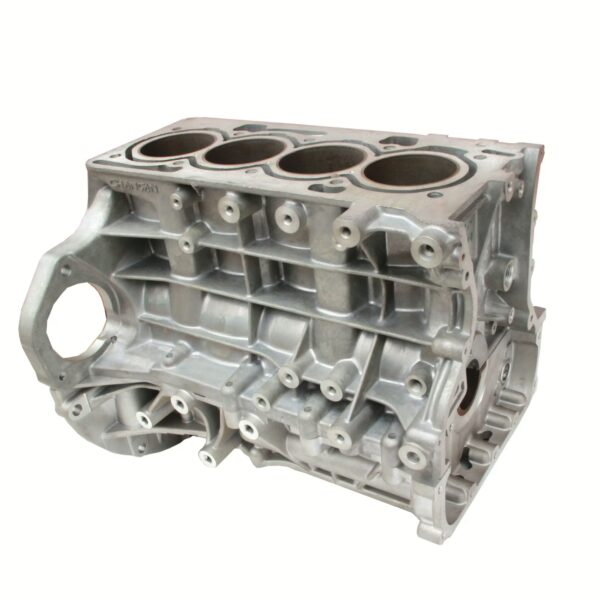

El bloque motor es la estructura principal sobre la que se organiza un motor de combustión interna. En su interior se encuentran los cilindros, los apoyos del cigüeñal, las galerías de lubricación y gran parte de los conductos por los que circula el refrigerante. Sobre su cara superior se instala la culata, mientras que en su zona inferior se sitúan el cigüeñal, las bielas y el cárter. Por esta razón, el bloque no es solamente una carcasa que agrupa componentes: es el elemento que mantiene alineadas las piezas móviles y contiene las enormes fuerzas producidas durante la combustión.

Cada vez que se quema la mezcla de aire y combustible, la presión generada empuja el pistón hacia abajo. Esa fuerza pasa por la biela, llega al cigüeñal y finalmente se transforma en movimiento rotatorio. Sin embargo, la reacción de esa misma fuerza se transmite hacia las paredes del cilindro, la culata, los apoyos principales y toda la estructura del bloque. El conjunto debe soportar millones de ciclos de presión, calentamiento y enfriamiento sin perder su geometría.

La precisión dimensional es especialmente importante. Los cilindros deben permanecer redondos y paralelos, los alojamientos del cigüeñal deben conservar una línea común y la superficie donde se apoya la culata debe mantenerse completamente plana. Una deformación pequeña, casi imperceptible a simple vista, puede alterar el sellado, aumentar la fricción o modificar el movimiento de los pistones. Por ello, el diseño del bloque motor y los cilindros combina resistencia estructural, estabilidad térmica, ligereza, capacidad de lubricación y facilidad de fabricación.

Arquitectura

La arquitectura del bloque depende del número de cilindros, su disposición y el propósito del motor. En un motor en línea, los cilindros se ubican uno detrás de otro dentro de una sola estructura longitudinal. En un motor en V, se distribuyen en dos bancadas inclinadas que comparten un mismo cigüeñal. También existen configuraciones opuestas horizontalmente, conocidas como bóxer, en las que los cilindros se extienden hacia ambos lados.

Cualquiera que sea la disposición, el bloque debe mantener una relación geométrica exacta entre cada cilindro y el eje del cigüeñal. El pistón se desplaza verticalmente o según la inclinación de su bancada, pero su biela está conectada a una muñequilla que describe una circunferencia. Esto significa que la fuerza dentro del cilindro no permanece perfectamente vertical durante toda la carrera. A medida que gira el cigüeñal, la biela se inclina y transmite una componente lateral que empuja el pistón contra una de las paredes.

La parte inferior del bloque contiene los apoyos principales del cigüeñal. Estos apoyos reciben los cojinetes y sus tapas, cuya alineación determina si el eje puede girar libremente sin flexiones ni cargas localizadas. En motores modernos, las tapas pueden estar unidas mediante una bancada inferior común o bedplate, formando una estructura muy rígida alrededor del cigüeñal.

Otra solución estructural es el bloque de falda profunda o deep skirt. En lugar de terminar aproximadamente a la altura de la línea central del cigüeñal, las paredes laterales se prolongan por debajo de ella. Esta extensión envuelve mejor la bancada y aumenta la rigidez del conjunto. Al reducir la flexión alrededor de los apoyos principales, disminuyen las vibraciones, el movimiento relativo entre cojinetes y la deformación de la carcasa bajo carga.

La falda profunda también ayuda a controlar el ruido mecánico. Una estructura flexible puede comportarse como una placa que vibra y transmite pulsaciones hacia el exterior. Una sección inferior más robusta eleva la rigidez y modifica las frecuencias naturales del bloque, evitando que las fuerzas periódicas del cigüeñal lo exciten con facilidad. El resultado es una bancada más estable y un funcionamiento menos áspero.

Metalurgia

Los bloques tradicionales se han fabricado durante décadas con hierro fundido. Este material ofrece gran resistencia al desgaste, buena rigidez, capacidad para amortiguar vibraciones y estabilidad dimensional. Además, sus propiedades permiten que las superficies de los cilindros trabajen directamente contra los anillos del pistón cuando se mecanizan y bruñen correctamente.

El principal inconveniente del hierro fundido es su masa. En un vehículo, reducir el peso del motor beneficia la aceleración, el consumo, el reparto de cargas y el comportamiento de la suspensión. Por esta razón, muchos bloques modernos se fabrican con aleaciones de aluminio.

El aluminio posee una densidad considerablemente menor y conduce el calor con mayor rapidez. Estas cualidades permiten fabricar motores más livianos y evacuar eficazmente la energía térmica producida en los cilindros. Sin embargo, el aluminio convencional no presenta por sí solo la misma resistencia superficial al roce continuo de los anillos que una fundición ferrosa adecuada.

Para aprovechar la ligereza del aluminio sin exponerlo directamente a la fricción más severa, es común insertar camisas de hierro fundido dentro del bloque. El aluminio forma la estructura principal y reduce la masa, mientras que la camisa proporciona una superficie dura y resistente sobre la cual se desplazan el pistón y sus anillos.

Esta combinación responde a una división inteligente de funciones. La estructura exterior necesita ser liviana, evacuar calor y mantener unidos los componentes; la pared interior del cilindro necesita resistir presión, desgaste abrasivo, fricción y cambios rápidos de temperatura. Utilizar dos materiales permite optimizar cada zona sin obligar a uno solo a cumplir requisitos contradictorios.

Existen también cilindros de aluminio tratados mediante aleaciones con alto contenido de silicio o recubrimientos metálicos proyectados sobre la superficie. Estas tecnologías pueden reducir aún más el peso y mejorar la transferencia térmica, pero requieren procesos de mecanizado y acabado específicos para producir una superficie de trabajo estable. MAHLE y Motorservice documentan el empleo de materiales ferrosos, camisas y tratamientos especiales para obtener la resistencia necesaria en las superficies sometidas a combustión y rozamiento.

Cilindros

El cilindro guía el movimiento del pistón y contiene la presión de la combustión. Su diámetro debe mantenerse dentro de tolerancias muy precisas, ya que la separación entre el pistón y la pared es extremadamente pequeña. Debe existir espacio suficiente para permitir la expansión térmica y conservar una película de aceite, pero no tanto como para que el pistón se incline, golpee o permita un paso excesivo de gases hacia el cárter.

En algunos bloques, la superficie del cilindro forma parte de la propia fundición. En otros, se utiliza una camisa separada. Las camisas secas se instalan ajustadas contra el material del bloque y no están en contacto directo con el refrigerante. El calor debe atravesar primero la pared de la camisa y luego el material que la rodea antes de llegar al líquido.

Las camisas húmedas, en cambio, son cilindros removibles cuya superficie exterior entra directamente en contacto con el refrigerante. El líquido circula alrededor de la camisa y extrae el calor con una barrera térmica menor. Esta disposición es frecuente en motores diésel industriales, maquinaria y vehículos pesados, donde la facilidad de sustitución y la capacidad de refrigeración son especialmente valiosas.

El término “húmeda” no significa que el interior del cilindro contenga refrigerante. La cara interna sigue trabajando con el pistón, los anillos y la película de aceite. Es la cara exterior la que queda expuesta al líquido refrigerante. Para impedir que este pase al cárter, la zona inferior de la camisa incorpora sellos elastoméricos, mientras que su reborde superior debe asentarse con gran precisión contra el bloque y la junta de culata.

Una camisa húmeda puede reemplazarse sin mecanizar nuevamente todo el bloque, pero exige un control riguroso de su altura, apoyo y sellado. Si queda demasiado baja, la junta de culata podría no recibir la presión necesaria alrededor de la cámara. Si sobresale en exceso o se apoya de manera desigual, puede deformarse o transmitir cargas anormales. La documentación técnica de MAHLE y Motorservice diferencia las camisas húmedas removibles de las camisas secas instaladas dentro del alojamiento del bloque.

Bruñido

La pared de un cilindro nuevo o reacondicionado no debe quedar como un espejo perfectamente liso. Aunque una superficie brillante pueda parecer más refinada, resultaría inadecuada para el funcionamiento de los anillos. El cilindro necesita conservar una cantidad controlada de aceite en su superficie durante el desplazamiento del pistón.

Para lograrlo se realiza el bruñido, un mecanizado fino que deja un patrón de micro-rayas diagonales cruzadas. Estas marcas forman el característico dibujo de líneas ascendentes y descendentes conocido como cross-hatch o bruñido cruzado.

Las ranuras microscópicas funcionan como pequeños depósitos que retienen lubricante. Cuando el pistón cambia de dirección y los anillos recorren la pared, encuentran una película distribuida sobre el cilindro en vez de deslizarse sobre metal seco. Esta película reduce el contacto directo, ayuda a controlar la temperatura y permite que los anillos se adapten progresivamente a la superficie.

El ángulo, la profundidad y la textura del bruñido deben ser controlados. Si las rayas son demasiado profundas, pueden aumentar el consumo de aceite y dificultar el sellado. Si son demasiado suaves o desaparecen durante un mecanizado incorrecto, la pared pierde capacidad para retener lubricante.

Una superficie excesivamente pulida puede provocar un fenómeno conocido como vidriado. En este estado, el cilindro se vuelve brillante y disminuye su capacidad para sostener aceite. Los anillos pueden dejar de asentarse correctamente, aumentar el paso de gases y perder control sobre el lubricante.

El bruñido moderno busca formar una meseta superficial: las cumbres más agresivas se reducen, mientras que permanecen valles capaces de almacenar aceite. Así se obtiene una superficie que no desgasta innecesariamente los anillos durante el asentamiento y que al mismo tiempo conserva la lubricación necesaria. La documentación técnica de MAHLE y Motorservice señala que el patrón cruzado mejora la adhesión del aceite y que una superficie incorrectamente bruñida acelera el desgaste.

Lubricación

Dentro del bloque existen conductos maquinados que forman la red principal de lubricación. Estas galerías de aceite pueden compararse con las venas de un organismo, porque distribuyen lubricante a presión hacia las zonas donde existen cargas y movimientos continuos.

La bomba toma aceite desde el cárter, lo impulsa a través del filtro y lo introduce en una galería principal. Desde allí se abren conductos hacia los cojinetes del cigüeñal. El aceite entra entre el muñón y el cojinete, forma una película que separa ambas superficies y después puede desplazarse por perforaciones internas del cigüeñal hasta los cojinetes de las bielas.

Otras galerías ascienden hacia la culata para alimentar los apoyos del árbol de levas, los taqués hidráulicos, los balancines o los sistemas de distribución variable. Dependiendo del diseño, también pueden existir surtidores que proyectan aceite contra la cara inferior de los pistones para refrigerarlos.

Los cilindros no suelen lubricarse mediante una galería que descargue directamente sobre toda su pared. Gran parte del aceite llega por salpicadura, por niebla interna y por el movimiento del cigüeñal y las bielas. Los anillos distribuyen después una película extremadamente fina, retirando el exceso para evitar que llegue en grandes cantidades a la cámara de combustión.

El bloque debe conducir aceite sin permitir que se mezcle con el refrigerante. Ambas redes pasan muy cerca entre sí, especialmente alrededor de los cilindros y en la unión con la culata. La integridad de la fundición, los tapones, la junta de culata y la planitud de las superficies mantiene separados estos circuitos.

Una obstrucción en una galería puede privar de lubricación a un cojinete aunque el nivel general de aceite parezca correcto. Por este motivo, durante la reconstrucción de un motor no basta con limpiar las superficies visibles. Los conductos internos deben quedar libres de residuos abrasivos, lodo y partículas metálicas.

Refrigeración

La combustión libera una cantidad enorme de energía térmica. Solo una parte se transforma en trabajo útil sobre el pistón; otra parte sale por el escape y una fracción considerable atraviesa la culata, el pistón y las paredes del cilindro. Si ese calor no se retira, el aceite pierde sus propiedades, las piezas se expanden excesivamente y puede producirse deformación o gripado.

Para controlar la temperatura, el bloque contiene cavidades huecas llamadas camisas de agua o coolant jackets. Estas cavidades rodean los cilindros y permiten que el refrigerante circule muy cerca de las zonas calientes.

El líquido recibe calor de las paredes y lo transporta hacia el radiador. Allí, la energía pasa al aire exterior. Posteriormente, la bomba devuelve el refrigerante al motor para repetir el ciclo. No se trata simplemente de “enfriar” el bloque, sino de mantenerlo dentro de un intervalo térmico controlado.

Un motor excesivamente frío también trabaja de forma deficiente, porque aumenta la fricción, empeora la vaporización del combustible y favorece la condensación. Por ello, el termostato regula la circulación hacia el radiador hasta que se alcanza la temperatura adecuada.

La forma de las camisas de agua busca evitar puntos estancados. El refrigerante debe alcanzar las zonas alrededor de los cilindros, los asientos de válvula y las cámaras de combustión, donde la carga térmica es mayor. Los diseños de motores Cummins, por ejemplo, describen pasajes de gran volumen destinados a distribuir uniformemente el flujo alrededor de las camisas y otras regiones sometidas a altas temperaturas.

En motores con camisas húmedas, el contacto directo con el refrigerante mejora la extracción de calor. Sin embargo, la pared puede vibrar ligeramente por el movimiento del pistón. Estas oscilaciones pueden generar pequeñas burbujas que colapsan contra la superficie exterior y producen cavitación. Por esta razón, el refrigerante correcto no solo transporta calor: también protege frente a corrosión, cavitación y depósitos.

Sellado

En los costados del bloque pueden observarse discos metálicos conocidos como tapones de expansión, tapones de bloque o sellos de agua. Estos elementos cierran las aberturas que quedan durante el proceso de fundición, ya que los espacios internos de refrigeración necesitan formarse mediante núcleos que posteriormente deben retirarse.

Además de cerrar esas aberturas, los tapones pueden proporcionar una zona de alivio si el refrigerante se congela. El agua aumenta de volumen al transformarse en hielo. Si queda atrapada dentro de una estructura completamente rígida, puede ejercer una presión suficiente para fracturar la fundición.

En determinadas condiciones, un tapón puede desplazarse antes de que la presión rompa una pared principal, actuando como una especie de fusible mecánico. Sin embargo, no debe considerarse una protección absoluta contra la congelación. La geometría interna puede impedir que toda la expansión alcance el tapón, por lo que un bloque todavía puede agrietarse si se utiliza agua sin la concentración correcta de anticongelante.

Estos sellos también deben resistir la corrosión y los ciclos térmicos. Con el tiempo pueden deteriorarse y permitir fugas. Su instalación requiere que el alojamiento esté limpio y que el tapón se deforme de manera controlada para mantener la presión de contacto.

El sellado más exigente se encuentra en la unión entre el bloque y la culata. En ese plano coinciden cámaras de combustión, conductos de aceite y pasos de refrigerante. La junta debe impedir que la presión de los cilindros escape y, al mismo tiempo, mantener separados los fluidos.

Planitud

La superficie superior del bloque se denomina habitualmente deck o plano de apoyo de la culata. Debe ser extremadamente plana y poseer un acabado compatible con el tipo de junta utilizado. La culata y el bloque comprimen la junta entre ambos, formando barreras alrededor de los cilindros y conductos.

Cuando el motor se sobrecalienta, las distintas zonas no se expanden de manera idéntica. El aluminio, en particular, cambia más de dimensión con la temperatura que el hierro fundido. Si la carga térmica es extrema o desigual, el plano superior puede alabearse.

Una superficie alabeada deja de ejercer presión uniforme sobre la junta. En algunos puntos el apriete continúa siendo suficiente, mientras que en otros se forman caminos por los que pueden pasar gases de combustión, aceite o refrigerante.

La pérdida de planitud puede comunicar un cilindro con una camisa de agua, permitiendo que la presión de combustión ingrese al circuito de refrigeración. También puede permitir el paso de refrigerante hacia el cilindro, la mezcla de aceite y agua o la pérdida de compresión entre cilindros vecinos.

Apretar más los pernos no corrige una superficie deformada. La fuerza adicional puede aumentar la distorsión, dañar las roscas o alterar todavía más los cilindros. La solución técnica exige medir la planitud y, cuando el diseño lo permite, rectificar la superficie respetando los límites establecidos por el fabricante.

La precisión del deck también influye en la forma de los cilindros. Los pernos de culata aplican cargas intensas sobre el bloque y pueden producir pequeñas deformaciones. Por eso, los procesos de mecanizado avanzados pueden utilizar una placa de torque que simula la tensión de la culata mientras se rectifican y bruñen los cilindros.

Rigidez

El bloque debe resistir esfuerzos que cambian constantemente de dirección. Durante la combustión, el pistón empuja la biela y esta carga una muñequilla del cigüeñal. Los apoyos principales reciben la reacción y transmiten la fuerza hacia la estructura.

Si la bancada se flexiona, los alojamientos de los cojinetes dejan de permanecer perfectamente alineados. Aunque la deformación sea elástica y desaparezca al reducirse la carga, se repite miles de veces por minuto. Esto puede alterar el espesor de la película de aceite y generar vibraciones.

La arquitectura de falda profunda, los nervios exteriores y las bancadas integrales aumentan la resistencia a la flexión. Los refuerzos se ubican siguiendo las trayectorias de carga, del mismo modo que las vigas de una estructura se orientan para conducir fuerzas hacia los apoyos.

No toda la rigidez depende de agregar material. El grosor, la forma de las paredes, la disposición de nervaduras y la unión entre la parte superior e inferior determinan cómo se distribuye la carga. Un diseño optimizado puede ser más rígido que otro más pesado si emplea mejor su material.

La rigidez también ayuda a controlar la forma de los cilindros. Una pared que se deforma durante la combustión cambia la presión de contacto de los anillos. Esto puede afectar el sellado y producir zonas con mayor desgaste. Por esta razón, la estabilidad del bloque es parte directa del funcionamiento de pistones y anillos.

Desgaste

El cilindro no se desgasta de forma perfectamente uniforme. Una de las causas principales es el empuje lateral generado por la inclinación de la biela. Durante la carrera de expansión, la presión de los gases empuja el pistón hacia abajo mientras la muñequilla del cigüeñal se encuentra desplazada respecto del eje del cilindro.

Como la biela trabaja inclinada, parte de la fuerza se dirige contra una pared. Esta zona recibe el nombre de lado de empuje o thrust side. La pared opuesta también soporta cargas, especialmente cuando el pistón cambia de dirección, pero la distribución no es igual.

Después de muchos kilómetros, el cilindro puede presentar mayor desgaste en una dirección que en otra. En lugar de conservar una sección perfectamente circular, adquiere una forma ligeramente ovalada. Esta ovalización aumenta la dificultad de los anillos para mantener contacto uniforme.

La posición vertical también influye. La parte superior del cilindro suele desgastarse más que la inferior, generando una forma cónica. Cerca del punto muerto superior se producen las mayores presiones de combustión y temperaturas elevadas. El primer anillo recibe una carga intensa y es presionado con fuerza contra la pared.

En esa zona, el pistón cambia de dirección. Su velocidad instantánea cae hasta cero en el punto muerto superior, por lo que disminuye momentáneamente la capacidad de formar una película hidrodinámica continua. Al mismo tiempo, el calor reduce la viscosidad local del aceite y los gases de combustión ejercen gran presión detrás de los anillos.

Más abajo, la presión de los gases disminuye y existe una distribución de aceite más favorable. Por ello, el desgaste no avanza con la misma intensidad a lo largo de toda la carrera. Con el tiempo puede formarse un pequeño escalón cerca del límite superior recorrido por el anillo.

La combinación de conicidad y ovalización perjudica el sellado. Los anillos deben expandirse y contraerse mientras se desplazan por un diámetro cambiante, lo que favorece el paso de gases, el consumo de aceite y la pérdida de compresión. La evaluación correcta requiere medir el cilindro en diferentes alturas y en al menos dos direcciones perpendiculares, tal como recomiendan los procedimientos técnicos de inspección y reacondicionamiento.

Integración

El bloque motor reúne sistemas que, aunque suelen estudiarse por separado, funcionan como una sola unidad. La estructura sostiene el cigüeñal; los cilindros guían los pistones; las galerías distribuyen aceite; las camisas de agua extraen calor; el deck sella la culata y las camisas proporcionan una superficie resistente al desgaste.

La elección de aluminio reduce masa y mejora la transferencia térmica, pero puede requerir camisas ferrosas o tratamientos especiales. El bruñido conserva aceite, aunque debe poseer una textura suficientemente fina para no desgastar los anillos. La refrigeración limita la expansión, pero depende de cavidades internas que reducen el volumen de material estructural. Cada ventaja implica una exigencia de diseño adicional.

La durabilidad surge de mantener la geometría. Un cilindro redondo permite que los anillos sellen; una bancada alineada conserva la película de los cojinetes; una superficie superior plana mantiene separados la compresión, el aceite y el refrigerante. Cuando el calor o las cargas alteran estas formas, los sistemas dejan de funcionar de manera independiente y comienzan a afectarse mutuamente.

El estudiante debe imaginar el bloque como una estructura viva sometida a presión, torsión, fricción y cambios térmicos continuos. Sus paredes no permanecen completamente inmóviles: se expanden, vibran y reciben cargas alternantes. La ingeniería consiste en mantener esos movimientos dentro de límites tan pequeños que los pistones, anillos, cojinetes y juntas puedan cumplir su función durante millones de ciclos.

La verdadera importancia del bloque motor y los cilindros se comprende al observar que prácticamente todo el motor depende de su precisión. Puede instalarse un cigüeñal de alta resistencia, utilizarse un lubricante avanzado o incorporar un sistema de refrigeración eficiente, pero ninguna de esas soluciones compensará una bancada desalineada, un cilindro deformado o un deck incapaz de sellar. La columna vertebral del motor no solo sostiene sus órganos mecánicos: determina la geometría dentro de la cual todos ellos pueden convertir la combustión en movimiento controlado.
