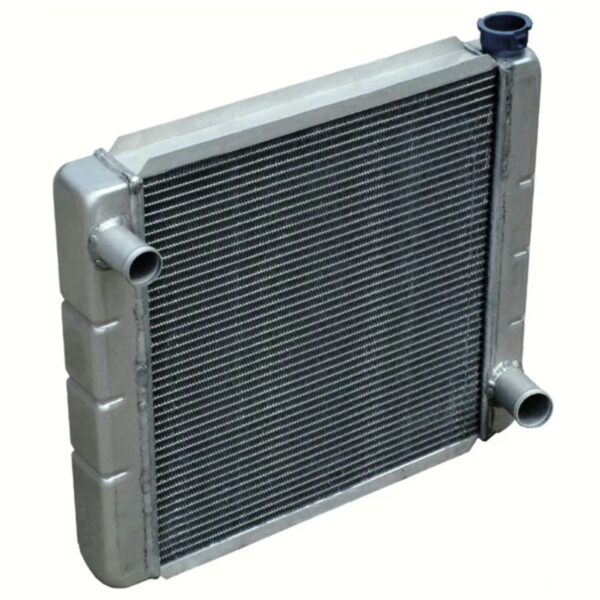

Radiador

El radiador es el intercambiador de calor principal del sistema de refrigeración del motor. Su función consiste en recibir el refrigerante caliente que sale del motor, transferir parte de ese calor al aire exterior y devolver el líquido a una temperatura más baja para que pueda circular nuevamente por el bloque y la culata. De esta manera, el calor generado por la combustión y la fricción puede salir de forma controlada hacia el ambiente.

Aunque normalmente se instala en la parte delantera del vehículo, el radiador no enfría el motor por estar simplemente expuesto al aire. El proceso necesita que el refrigerante circule por pequeños tubos internos, que el calor pase desde el líquido hacia el metal y que una corriente de aire atraviese las aletas exteriores. Si cualquiera de estas etapas se interrumpe, la capacidad de enfriamiento disminuye.

Puede imaginarse el radiador como una gran cantidad de tuberías muy delgadas rodeadas por pequeñas láminas metálicas. El refrigerante entrega calor a las paredes de los tubos; las paredes lo transmiten a las aletas; y el aire que atraviesa el conjunto se lleva esa energía. DENSO define precisamente al radiador como el elemento que libera hacia la atmósfera el calor absorbido por el refrigerante, utilizando el aire generado por el movimiento del vehículo o por los ventiladores.

El radiador forma parte de un circuito. No produce por sí solo la circulación, no decide cuándo debe comenzar el enfriamiento y tampoco controla completamente la presión. Para trabajar necesita la bomba de agua, el termostato, el refrigerante, las mangueras, la tapa, el depósito, los ventiladores y los conductos internos del motor.

Función

Durante la combustión se alcanzan temperaturas muy superiores a las que podrían soportar de manera continua el aceite, las juntas y las piezas metálicas. Solo una parte de la energía liberada se convierte en trabajo sobre los pistones. Otra parte sale por el escape y una cantidad importante pasa al bloque, la culata y el refrigerante.

El radiador debe retirar suficiente calor para evitar que la temperatura aumente sin control. Sin embargo, su propósito no consiste en mantener el motor lo más frío posible. Un motor excesivamente frío presenta mayor fricción, combustión menos eficiente, aumento del consumo y mayor formación de contaminantes.

El sistema busca mantener una temperatura de funcionamiento controlada. Cuando el motor está frío, el termostato limita el paso hacia el radiador para acelerar el calentamiento. Cuando se alcanza la temperatura prevista, aumenta gradualmente la circulación a través del núcleo.

El radiador actúa entonces como una salida regulada para el calor. Su capacidad debe ser suficiente para las condiciones más exigentes previstas, como una pendiente, una carga elevada, una temperatura ambiental alta o el funcionamiento del aire acondicionado.

La cantidad de calor que puede retirar depende del caudal de refrigerante, la diferencia de temperatura, el área disponible, la limpieza de las superficies y el volumen de aire que atraviesa las aletas.

Intercambio

El enfriamiento comienza por conducción térmica. El refrigerante caliente entra en contacto con las paredes interiores de los tubos y el calor se desplaza hacia el metal.

Después, la energía se distribuye desde los tubos hacia las aletas. Estas amplían considerablemente la superficie expuesta. Sin ellas, el radiador tendría poco metal en contacto con el aire y necesitaría un tamaño mucho mayor.

Finalmente aparece la convección. El aire que atraviesa las aletas recibe calor y se aleja del radiador, siendo reemplazado por aire más frío.

Puede compararse con una taza de bebida caliente. El contenido entrega calor al recipiente y este lo transmite al aire. Si se sopla sobre su superficie, el aire caliente se retira y el líquido se enfría con mayor rapidez. En el radiador, los tubos equivalen al recipiente y el ventilador cumple una función parecida al soplido continuo.

Cuanto mayor sea la diferencia entre la temperatura del refrigerante y la del aire exterior, más fácilmente puede transferirse calor. Por eso un sistema puede tener más dificultades durante una jornada muy calurosa, aunque todos los componentes funcionen.

Núcleo

El núcleo es la zona central donde se produce la mayor parte del intercambio térmico. Está formado por tubos, aletas y uniones que crean múltiples recorridos para el refrigerante y el aire.

Los tubos deben ser suficientemente delgados para facilitar la transferencia, pero también deben soportar presión, vibración, corrosión y cambios térmicos. Su forma suele ser aplanada para aumentar el contacto con las aletas sin bloquear excesivamente el flujo de aire.

Las aletas son láminas muy delgadas colocadas entre los tubos. Su forma ondulada permite disponer una gran superficie en un espacio reducido.

Un daño pequeño en algunas aletas no suele eliminar por completo el enfriamiento. Sin embargo, una superficie extensa doblada, cubierta de barro o bloqueada por insectos reduce el paso del aire y la capacidad para disipar calor.

El núcleo también puede obstruirse internamente. Los depósitos, productos selladores, corrosión o la mezcla de refrigerantes incompatibles limitan los tubos. El líquido sigue circulando por las zonas libres, pero el área útil disminuye.

MAHLE describe los radiadores como intercambiadores que eliminan calor haciendo pasar refrigerante por tubos delgados y aletas que lo disipan hacia el aire.

Tubos

Los tubos transportan el refrigerante a través del núcleo. Su cantidad, tamaño, forma y disposición determinan parte de la capacidad del radiador.

Un tubo ancho puede transportar más líquido, pero también debe distribuirlo correctamente por su interior. Diseños modernos pueden incorporar pequeñas divisiones o superficies que alteran el flujo para mejorar la transferencia térmica.

Si el refrigerante avanza demasiado rápido no significa necesariamente que no pueda enfriarse. La capacidad depende del flujo completo y de la transferencia continua, no solamente del tiempo que una pequeña porción permanece dentro del radiador.

Una circulación insuficiente sí puede limitar el enfriamiento porque se transporta poco calor desde el motor. Sin embargo, un caudal extremadamente bajo puede hacer que el líquido que alcanza el radiador salga frío mientras otras zonas del motor permanecen sobrecalentadas.

Los tubos externos pueden perforarse por impactos o corrosión. Los internos pueden cubrirse con depósitos que actúan como aislantes y reducen el área de circulación.

Una diferencia de temperatura localizada en el núcleo puede orientar hacia una obstrucción, pero debe interpretarse considerando el diseño y la dirección del flujo.

Aletas

Las aletas aumentan el área que entrega calor al aire. Están unidas térmicamente a los tubos, de modo que reciben la energía del refrigerante sin entrar directamente en contacto con él.

Por ser delgadas, se doblan con facilidad. Una herramienta, un chorro de agua demasiado fuerte o un impacto puede cerrar sus espacios.

Las aletas dobladas pueden corregirse cuidadosamente con una herramienta apropiada. No deben forzarse si el metal está quebradizo o muy corroído.

La suciedad suele acumularse entre el condensador del aire acondicionado y el radiador. Desde el exterior, la parte frontal puede parecer limpia mientras existe una capa de polvo, hojas o fibras entre ambos intercambiadores.

La limpieza debe realizarse sin aplastar las aletas. También debe considerarse que aceite o suciedad grasosa retienen partículas con mayor facilidad.

Valeo recomienda inspeccionar la zona frontal del paquete de refrigeración porque la suciedad y los residuos pueden impedir el flujo de aire.

Tanques

En los extremos o en las partes superior e inferior del núcleo se encuentran los tanques del radiador. Su función consiste en recibir el refrigerante, distribuirlo entre los tubos y volver a reunirlo antes de la salida.

Los radiadores antiguos utilizaban con frecuencia tanques de cobre o latón soldados al núcleo. Muchos modelos actuales emplean tanques plásticos sujetos a un núcleo de aluminio mediante pestañas y una junta de sellado.

El plástico permite reducir peso y costo, pero envejece por temperatura, presión y exposición química. Con el tiempo puede volverse quebradizo y formar grietas cerca de las conexiones, los soportes o las uniones.

La junta entre el tanque y el núcleo también puede perder estanqueidad. En ese caso se observan rastros de refrigerante seco, humedad o depósitos de color alrededor de la unión engarzada.

Un tanque deformado puede indicar sobrepresión, temperatura excesiva o deterioro del material. Reemplazar el radiador sin comprobar la causa de la presión podría dañar la pieza nueva.

Flujo

Los radiadores pueden organizar el recorrido del refrigerante de distintas maneras. En un diseño de flujo vertical, el líquido entra por la parte superior y desciende hacia el tanque inferior.

En un radiador de flujo cruzado, el refrigerante entra por un tanque lateral y se desplaza horizontalmente hacia el lado opuesto. Este formato es frecuente porque se adapta bien a capós bajos y superficies frontales amplias.

Algunos radiadores dividen el recorrido en varios pasos. Mediante separaciones internas obligan al refrigerante a cruzar el núcleo más de una vez.

Un diseño de múltiples pasos puede aumentar la velocidad dentro de determinados tubos y distribuir mejor la transferencia. No obstante, también introduce mayor resistencia, por lo que debe estar calculado junto con la bomba y el resto del sistema.

La posición de las mangueras no siempre permite saber el recorrido completo. Los tabiques internos pueden cambiar la dirección dentro de los tanques.

Instalar un radiador de aplicación incorrecta, aunque físicamente encaje, puede modificar flujo, conexiones, capacidad térmica y funcionamiento de la transmisión automática.

Entrada

La conexión de entrada recibe normalmente el refrigerante caliente procedente del motor. En muchos vehículos se encuentra en la zona superior del radiador, aunque esto no constituye una regla universal.

La manguera de entrada suele calentarse después de que el termostato comienza a abrir. Si permanece fría mientras el motor se sobrecalienta, podría no existir circulación hacia el radiador.

Esto puede relacionarse con un termostato cerrado, una bomba deficiente, aire atrapado o bajo nivel. También debe comprobarse si la medición de temperatura del motor es real.

Una manguera muy dura inmediatamente después de un arranque en frío puede indicar presurización anormal por gases de combustión. Sin embargo, la dureza debe valorarse con temperatura, tiempo y presión medida.

La conexión no debe presentar grietas ni deformaciones. Apretar excesivamente una abrazadera sobre un cuello plástico puede dañarlo.

Salida

La salida devuelve el refrigerante hacia la bomba o hacia el motor, según la arquitectura. En muchos diseños se ubica en la parte inferior y se conecta mediante la manguera inferior.

Esta manguera trabaja en una zona donde la bomba puede crear una presión inferior durante el funcionamiento. Por ello, algunos diseños incorporan un resorte interno para impedir que se colapse a altas revoluciones.

Una manguera inferior que se aplasta reduce el caudal y puede provocar sobrecalentamiento bajo carga, aunque el vehículo funcione correctamente en ralentí.

La salida debería transportar refrigerante a menor temperatura que la entrada cuando el radiador está retirando calor. La diferencia exacta depende de carga, caudal, termostato, ventilación y ambiente.

Una salida completamente fría no siempre significa buen enfriamiento. Puede indicar poco flujo por una obstrucción o un termostato cerrado.

Circulación

La bomba de agua mantiene el refrigerante en movimiento. El radiador ofrece un recorrido de transferencia, pero no impulsa el líquido por sí mismo.

En condiciones normales, la bomba toma refrigerante desde la zona de retorno y lo envía hacia el bloque. El líquido absorbe calor, pasa por la culata y, cuando el termostato lo permite, llega al radiador.

La circulación debe ser suficiente para retirar calor de las superficies internas y distribuirlo hacia el núcleo. Una bomba con impulsor erosionado, suelto o incorrecto puede girar sin mover el caudal necesario.

El síntoma puede aparecer solamente a mayor carga térmica. En ralentí o en frío, el poco caudal disponible parece suficiente. Durante una pendiente o con el aire acondicionado conectado, la temperatura aumenta.

El radiador puede ser reemplazado innecesariamente si no se comprueba la circulación. Del mismo modo, una bomba nueva no corrige un núcleo bloqueado.

Gates resume el recorrido indicando que la bomba hace circular el refrigerante y que la manguera superior conduce el líquido caliente hacia el radiador, mientras la inferior devuelve el refrigerante enfriado.

Termostato

El termostato regula cuánto refrigerante circula hacia el radiador según la temperatura. Cuando el motor está frío, mantiene limitado el paso para acelerar el calentamiento.

Al aumentar la temperatura, un elemento sensible se expande y abre progresivamente la válvula. El refrigerante comienza a circular por el radiador y aumenta la disipación.

El termostato no funciona simplemente como un interruptor completamente abierto o cerrado. Durante muchas condiciones adopta posiciones intermedias para mantener un equilibrio.

Si queda cerrado, el radiador puede permanecer relativamente frío mientras el motor se sobrecalienta. Si queda abierto, el motor puede tardar demasiado en calentarse y funcionar por debajo de su rango eficiente.

Una temperatura baja del radiador no confirma que esté obstruido. Primero debe determinarse si el termostato realmente permite que el refrigerante llegue.

Retirar permanentemente el termostato no constituye una reparación correcta. Puede alterar el recorrido interno, el tiempo de calentamiento y la regulación del flujo.

Ventiladores

Los ventiladores producen flujo de aire cuando la velocidad del vehículo no es suficiente. Son especialmente importantes durante ralentí, tráfico lento, uso del aire acondicionado y maniobras.

Pueden instalarse delante del radiador para empujar aire o detrás para aspirarlo. La orientación de las aspas y el sentido de giro deben corresponder a esa posición.

En sistemas eléctricos, la ECU o un módulo activa diferentes velocidades según temperatura, presión del aire acondicionado y otras condiciones. Algunos utilizan relés y resistencias; otros regulan electrónicamente la velocidad.

Un ventilador que gira no necesariamente produce el flujo correcto. Puede hacerlo lentamente por caída de voltaje, estar instalado con polaridad invertida o tener aspas dañadas.

La cubierta o carenado dirige el aire a través de la superficie del radiador. Sin ella, el ventilador puede mover aire alrededor del núcleo en vez de obligarlo a atravesarlo.

MAHLE señala que los ventiladores instalados antes o después del radiador apoyan el intercambio térmico, especialmente cuando el vehículo circula lentamente o permanece detenido.

Aire

A velocidad de carretera, el movimiento del vehículo genera una corriente natural a través de la parrilla. La forma de la carrocería, los deflectores y las cubiertas inferiores dirigen ese flujo.

Retirar una guía o protector puede parecer que deja el radiador más abierto, pero puede permitir que el aire tome un camino más fácil alrededor del núcleo.

La presión delante del radiador debe ser mayor que detrás para que el aire lo atraviese. Los sellos laterales evitan que recircule desde la zona caliente del motor hacia la parte frontal.

Los accesorios instalados delante, como luces, protecciones o placas, pueden reducir la superficie efectiva. El barro también puede bloquear el flujo.

El condensador del aire acondicionado se ubica normalmente delante del radiador y entrega calor al mismo aire. Cuando el aire acondicionado trabaja, el radiador recibe una corriente ya calentada, por lo que los ventiladores y la limpieza adquieren mayor importancia.

Tapa

La tapa del radiador o del depósito presurizado controla la presión del circuito. No es solamente un cierre.

Cuando el refrigerante se calienta, se expande y aumenta la presión. Mantener una presión calculada eleva el margen antes de la ebullición y ayuda a evitar la formación de vapor en zonas calientes.

La tapa incorpora una válvula de presión que se abre al superar el valor previsto. El exceso de refrigerante se dirige hacia el depósito de recuperación o expansión.

Al enfriarse, el volumen disminuye y se genera una tendencia al vacío. Una segunda válvula permite el retorno de refrigerante o la compensación necesaria.

Una tapa que abre demasiado pronto reduce la presión y puede provocar pérdidas o ebullición. Una que no libera puede someter radiador, mangueras y sellos a esfuerzos excesivos.

Gates considera la tapa un elemento crítico para mantener la presión y la temperatura de funcionamiento del sistema.

Presión

La presión del circuito no es producida principalmente por la bomba. Surge sobre todo por la expansión térmica del refrigerante dentro de un sistema cerrado, aunque la bomba genera diferencias locales necesarias para el flujo.

El valor de la tapa debe coincidir con la especificación. Instalar una de mayor presión no mejora automáticamente el enfriamiento y puede dañar componentes diseñados para un límite inferior.

La presión ayuda a reducir la formación de vapor. Cuando el refrigerante hierve, las burbujas ocupan volumen y dificultan el contacto con las superficies metálicas.

El sistema puede probarse en frío mediante una bomba manual. Se aplica la presión indicada y se observa si disminuye o aparecen fugas.

No debe superarse el valor autorizado. Una presión excesiva durante la prueba puede crear una fuga que no existía.

La tapa también puede evaluarse con un adaptador específico. Gates fabrica equipos destinados a comprobar tanto el sistema como la válvula de la tapa.

Depósito

El depósito recibe el volumen de refrigerante que se expande. Según el diseño, puede ser un recipiente de recuperación no presurizado o formar parte activa del circuito presurizado.

En un depósito de recuperación, la tapa principal puede encontrarse en el radiador. Cuando el sistema se calienta, envía líquido hacia el recipiente y lo recupera al enfriarse.

En un tanque de expansión presurizado, la tapa se instala directamente sobre el depósito y este permanece conectado de manera continua al circuito.

Las marcas de nivel deben revisarse con la temperatura indicada. Llenar hasta el máximo con el motor caliente puede producir una lectura engañosa.

Una grieta en el depósito o en su pequeña manguera puede permitir salida de líquido y entrada de aire. El radiador termina con nivel bajo aunque el depósito parezca contener refrigerante.

MAHLE destaca que el tanque de expansión permite gestionar el aumento de volumen producido por el calentamiento y ayuda a mantener estable el circuito.

Refrigerante

El refrigerante transporta calor desde el motor hacia el radiador. También debe proteger contra congelamiento, corrosión, cavitación y depósitos.

El agua posee una buena capacidad para absorber calor, pero utilizada sola favorece corrosión, puede congelarse y no aporta los aditivos necesarios. Por ello se mezcla con un concentrado compatible o se utiliza un producto premezclado.

Una concentración incorrecta modifica la protección térmica y la capacidad de transferencia. Agregar demasiado concentrado no siempre mejora el sistema; una mezcla excesivamente fuerte puede transportar menos calor.

Los refrigerantes de diferentes tecnologías no deben mezclarse sin verificar compatibilidad. La combinación puede alterar los aditivos, formar depósitos o reducir la protección de metales y sellos.

El color no constituye una identificación técnica segura. Productos diferentes pueden compartir color y otros compatibles pueden tener tonos distintos.

El refrigerante usado debe manipularse y desecharse correctamente. Es tóxico y no debe dejarse accesible para personas o animales.

Materiales

Los radiadores modernos se fabrican frecuentemente con núcleo de aluminio y tanques plásticos. Esta combinación reduce peso y permite producir formas adaptadas al vehículo.

Los modelos de cobre y latón poseen buena conductividad y pueden repararse mediante soldadura con relativa facilidad. Sin embargo, suelen ser más pesados.

La capacidad de un radiador no depende solamente de la conductividad del material. También influyen grosor de los tubos, contacto con las aletas, flujo, superficie y diseño completo.

El aluminio necesita protección frente a corrosión y contaminación. Un refrigerante incorrecto o una conexión eléctrica no deseada puede acelerar el deterioro.

No deben utilizarse productos de limpieza agresivos que ataquen el material. Tampoco se recomienda apoyar herramientas sobre las superficies delicadas.

Transmisión

Muchos radiadores incluyen un enfriador de aceite para la transmisión automática dentro de uno de sus tanques.

El aceite circula por un conducto separado y entrega calor al refrigerante. Ambos fluidos no deben mezclarse.

Este intercambiador también puede ayudar a calentar el aceite de transmisión durante la etapa inicial, permitiendo que alcance más rápido su rango de funcionamiento.

Una perforación interna puede mezclar refrigerante y fluido de transmisión. Esta condición es grave porque altera la lubricación y puede dañar embragues, válvulas y cojinetes.

Al sustituir el radiador deben identificarse correctamente las conexiones y utilizarse procedimientos limpios. Las líneas no deben quedar dobladas ni sometidas a tensión.

Algunas aplicaciones emplean un enfriador externo adicional, especialmente bajo carga elevada o remolque.

Aceite

Determinados radiadores o módulos térmicos también incorporan intercambiadores para el aceite del motor, la dirección o circuitos eléctricos.

Aunque se encuentran físicamente juntos, cada fluido conserva conductos separados. El calor pasa a través de las paredes metálicas sin que los líquidos deban mezclarse.

Una fuga entre circuitos puede contaminar el refrigerante y producir depósitos en el radiador. Antes de reemplazar solamente el núcleo debe localizarse el intercambiador que permitió la mezcla.

El aceite forma una película sobre los tubos y reduce la transferencia térmica. También deteriora mangueras y sellos no diseñados para su contacto.

Obstrucción

La obstrucción puede ser externa o interna. La externa limita el aire; la interna reduce el flujo de refrigerante.

Una obstrucción exterior aparece por barro, insectos, hojas, polvo, bolsas o aletas dobladas. Puede afectar también al condensador instalado delante.

La obstrucción interna suele originarse por corrosión, depósitos minerales, refrigerante degradado, mezcla incompatible o abuso de selladores.

Un núcleo parcialmente bloqueado puede enfriar lo suficiente en conducción ligera y fallar bajo carga. La temperatura aumenta cuando la producción de calor supera la capacidad restante.

Una cámara térmica o un termómetro infrarrojo pueden mostrar zonas con comportamiento diferente. Sin embargo, las lecturas superficiales deben interpretarse con cuidado por la emisividad, el flujo y la posición de los tubos.

Un lavado puede retirar contaminación suelta, pero no siempre recupera tubos severamente bloqueados o corroídos.

Fugas

Las fugas pueden aparecer en tubos, tanques, uniones, drenajes o conexiones.

Una pérdida pequeña puede evaporarse sobre una superficie caliente y dejar solamente un residuo seco. El olor dulce, las marcas coloreadas y la disminución del nivel ayudan a localizarla.

La prueba de presión permite revelar fugas con el motor frío. También pueden utilizarse tintes compatibles cuando el procedimiento lo autoriza.

No toda pérdida visible junto al radiador proviene de él. Una manguera superior, la tapa o el depósito pueden enviar refrigerante sobre el núcleo.

Los productos selladores pueden reducir temporalmente ciertas fugas pequeñas, pero también pueden obstruir tubos, calefactores y pasos internos. No sustituyen una reparación apropiada.

Una fuga debe relacionarse con la causa. Un soporte roto, una presión excesiva o una corriente eléctrica parásita pueden dañar el radiador nuevo si no se corrigen.

Corrosión

La corrosión degrada tubos, uniones y aletas. Puede comenzar desde el interior por refrigerante incorrecto o desde el exterior por sal, humedad y contaminación.

Los aditivos del refrigerante forman capas protectoras sobre los metales. Cuando se agotan o se mezclan incorrectamente, aumenta el ataque químico.

La corrosión electroquímica aparece cuando metales diferentes y un líquido conductor crean condiciones para el movimiento de electrones.

También puede existir electrólisis por una diferencia de potencial no deseada entre el refrigerante y la masa del vehículo. Una conexión de masa deficiente puede favorecer corrientes a través del líquido.

El diagnóstico debe medir según el procedimiento técnico correspondiente y revisar masas, cableado y accesorios añadidos.

Reemplazar repetidamente radiadores perforados sin estudiar la corrosión conduce a nuevas fallas.

Cavitación

La cavitación ocurre cuando se forman burbujas de vapor en zonas de presión reducida y luego colapsan al entrar en regiones de mayor presión.

El colapso puede producir impactos microscópicos contra superficies metálicas. Con el tiempo genera erosión en bombas, camisas y otros componentes.

Aunque el daño suele observarse en la bomba o en cilindros húmedos, sus efectos alteran el circuito y pueden liberar partículas hacia el radiador.

La presión correcta, el refrigerante apropiado y la ausencia de restricciones ayudan a limitar el fenómeno.

La cavitación no debe confundirse con aire atrapado. Ambas generan burbujas, pero su origen físico es diferente.

Aire

El aire atrapado reduce la circulación y el contacto del refrigerante con las superficies. Puede quedar después de una reparación, una fuga o un llenado incorrecto.

Una bolsa de aire puede impedir que el termostato reciba refrigerante caliente, dejar la bomba sin líquido o bloquear el paso hacia el calefactor.

El motor puede sobrecalentarse mientras el radiador permanece parcialmente frío. La calefacción puede alternar entre aire caliente y frío.

El procedimiento de purga depende del diseño. Algunos vehículos incorporan tornillos, puntos de llenado elevados, bombas eléctricas o secuencias controladas por diagnóstico.

Acelerar sin criterio o abrir la tapa caliente no constituye una purga segura.

El nivel debe volver a comprobarse después de que el sistema complete ciclos de calentamiento y enfriamiento.

Sobrecalentamiento

Un radiador deficiente puede provocar sobrecalentamiento, pero no todo sobrecalentamiento significa que el radiador esté averiado.

El problema puede originarse en bajo nivel, bomba, termostato, ventiladores, junta de culata, mezcla pobre, escape restringido o circulación de aceite deficiente.

El patrón de aparición ayuda a separar causas. Si se calienta principalmente en tráfico y mejora en carretera, debe evaluarse el flujo de aire y los ventiladores.

Si la temperatura aumenta a velocidad alta o bajo carga, deben comprobarse caudal, obstrucción, combustión y capacidad del radiador.

Cuando se sobrecalienta y la calefacción deja de entregar calor, debe sospecharse una interrupción de circulación o bajo nivel antes de condenar el radiador.

La tapa no debe abrirse mientras el sistema esté caliente y presurizado. El descenso brusco de presión puede provocar ebullición instantánea y expulsión de líquido.

Enfriamiento

Un motor que funciona demasiado frío también puede presentar una falla. Un termostato abierto continuamente permite que el radiador retire calor antes de que el motor alcance su rango.

La calefacción puede ser débil, el consumo aumentar y la ECU mantener estrategias de calentamiento por más tiempo.

Un radiador sobredimensionado no necesariamente causa enfriamiento excesivo si el termostato regula correctamente. El termostato limita el flujo para controlar la temperatura.

Los ventiladores funcionando de manera permanente pueden prolongar el calentamiento, aunque su efecto depende de si existe circulación hacia el radiador.

Diagnóstico

El diagnóstico comienza confirmando la temperatura real. La lectura del escáner debe compararse con una medición física y con el estado del motor.

Se revisan nivel, mezcla, fugas y condición de las mangueras con el sistema frío. Después se observa el calentamiento y la apertura del termostato.

Las temperaturas de entrada y salida permiten evaluar si existe transferencia, pero deben relacionarse con caudal y carga. Una gran diferencia puede significar buena disipación o flujo insuficiente.

Se verifica el funcionamiento de los ventiladores bajo las condiciones de activación. También se comprueban tensión, caída de voltaje, corriente y sentido de giro.

La prueba de presión evalúa estanqueidad. La tapa se comprueba por separado. Una prueba de gases ayuda cuando se sospecha comunicación con la combustión.

El núcleo se inspecciona externamente y entre los intercambiadores. La distribución térmica puede revelar sectores sin circulación.

Las pruebas deben realizarse bajo la condición del síntoma. Un radiador que funciona en ralentí puede quedar limitado durante una subida.

Temperaturas

La medición de temperatura debe realizarse en puntos comparables y con instrumentos adecuados.

El escáner informa la temperatura interpretada por la ECU. El termómetro infrarrojo mide una superficie y puede variar según el material, acabado y ángulo.

La entrada suele estar más caliente que la salida cuando el sistema trabaja. Sin embargo, no existe una diferencia universal aplicable a todos los vehículos.

Un radiador con el centro frío y los bordes calientes puede presentar una distribución particular o una obstrucción. La interpretación requiere conocer por dónde entra y sale el refrigerante.

El condensador caliente puede elevar la temperatura del aire antes de que alcance el radiador. Por eso, las pruebas con el aire acondicionado encendido y apagado pueden entregar información diferente.

Presurización

Si el sistema desarrolla presión muy rápidamente desde un arranque completamente frío, deben considerarse gases de combustión.

Una fuga de junta, culata o bloque puede introducir presión en el refrigerante. La tapa libera líquido, el depósito se llena excesivamente y el radiador termina con nivel bajo.

La prueba química de gases o el análisis con equipo apropiado aporta evidencia. Las burbujas por sí solas también pueden proceder de aire atrapado.

No debe asumirse que una manguera dura confirma automáticamente una junta dañada. Se necesitan temperatura, presión, tiempo y pruebas complementarias.

Limpieza

La limpieza exterior debe realizarse con el motor frío. Se retiran residuos de forma cuidadosa desde el lado que permita expulsarlos en dirección contraria a su entrada.

No se debe aplicar un chorro de alta presión demasiado cerca, porque dobla las aletas y puede perforar tubos.

Cuando el radiador se encuentra detrás del condensador, puede ser necesario separar parcialmente el paquete para limpiar el espacio intermedio.

La limpieza interna requiere productos compatibles y el procedimiento indicado. Sustancias domésticas ácidas o alcalinas pueden atacar aluminio, soldaduras, juntas y sellos.

Después debe eliminarse completamente el producto y rellenarse con la mezcla adecuada.

Lavado

El lavado del circuito retira refrigerante usado y parte de la contaminación. No garantiza recuperar un núcleo severamente obstruido.

El sentido del lavado puede invertirse en determinados componentes para ayudar a desprender depósitos. Sin embargo, la presión utilizada debe mantenerse dentro de límites seguros.

El agua de suministro puede contener minerales. Para preparar mezclas concentradas debe utilizarse el tipo de agua recomendado por el fabricante.

Cuando existe aceite, óxido abundante o productos incompatibles, pueden requerirse varios ciclos y la sustitución de componentes contaminados.

El sistema de calefacción también forma parte del circuito y debe considerarse durante la limpieza.

Sustitución

Antes de sustituir el radiador se deja enfriar completamente el motor y se recupera el refrigerante de manera segura.

Se desconectan mangueras, ventiladores, sensores, soportes y, cuando corresponda, líneas del enfriador de transmisión.

Las conexiones deben taparse para evitar contaminación. El núcleo nuevo se manipula sin apoyar peso sobre sus aletas.

Los soportes y aisladores deben encontrarse en buen estado. Si faltan, las vibraciones y torsiones de la carrocería se transmiten directamente al radiador.

DENSO indica que la instalación debe seguir el manual oficial del vehículo y realizarse con el motor y el refrigerante en condiciones seguras.

La pieza nueva debe compararse con la anterior en dimensiones, conexiones, sensores, ventiladores y enfriadores integrados.

Montaje

El radiador no siempre se atornilla rígidamente. Suele apoyarse sobre bujes o aisladores que permiten pequeños movimientos.

Estos elementos absorben vibraciones y diferencias de expansión. Montarlo bajo tensión puede agrietar tanques o uniones.

Las mangueras deben quedar sin torsión y alejadas de correas o ventiladores. Las abrazaderas se colocan en la posición prevista.

Los conectores eléctricos deben asegurarse y el carenado debe quedar correctamente instalado.

Si el vehículo posee deflectores, sellos o cubiertas inferiores, deben volver a colocarse. Su ausencia puede reducir el flujo de aire.

Llenado

El llenado se realiza con la mezcla y cantidad especificadas. Algunos sistemas pueden llenarse mediante vacío para reducir bolsas de aire.

El calefactor se coloca en la condición indicada por el fabricante. En ciertos diseños su válvula debe abrirse; en otros el refrigerante circula permanentemente.

Los tornillos de purga se utilizan en la secuencia correspondiente. No se deben forzar porque suelen instalarse en piezas plásticas.

Después del primer calentamiento se observa la temperatura, el funcionamiento de la calefacción, la apertura del termostato y la activación de los ventiladores.

Al enfriarse por completo se vuelve a revisar el nivel.

Mantenimiento

El radiador requiere inspección periódica aunque no tenga un intervalo fijo de reemplazo.

Debe conservarse limpio externamente, sin fugas y correctamente sujeto. El refrigerante se sustituye según la especificación para mantener sus aditivos.

Las mangueras, tapa, depósito y abrazaderas se revisan al mismo tiempo. Una falla en cualquiera puede dejar el radiador sin líquido.

También se inspecciona el condensador, porque una obstrucción delante afecta directamente al radiador.

Un golpe frontal puede deformar el paquete sin producir una fuga inmediata. El daño puede aparecer posteriormente por vibración.

Selladores

Los selladores de fugas contienen partículas o sustancias que buscan depositarse en pequeñas aberturas.

Pueden disminuir temporalmente una pérdida, pero circulan por todo el sistema y no distinguen entre una grieta y un conducto estrecho.

El calefactor, los tubos del radiador, el termostato y los pasos de purga pueden obstruirse.

Su uso no corrige corrosión, plástico quebradizo, presión anormal ni un núcleo estructuralmente dañado.

Cuando se han utilizado, debe informarse antes de realizar una reparación porque pueden afectar el diagnóstico y la limpieza.

Electricidad

El radiador puede dañarse por corrientes eléctricas no deseadas a través del refrigerante.

Una masa deficiente del motor obliga a la corriente a buscar caminos alternativos. El líquido y las piezas metálicas pueden participar en ese recorrido.

La electrólisis acelera la perforación de tubos de aluminio. Las fugas pueden repetirse poco después de instalar una pieza nueva.

La medición debe seguir un procedimiento técnico, utilizando un multímetro adecuado y evitando conclusiones basadas en una lectura aislada.

Las masas de motor, carrocería y batería deben comprobarse bajo carga. Un cable puede mostrar continuidad y presentar una caída de voltaje excesiva cuando circula corriente.

Vehículos eléctricos

Los vehículos eléctricos también utilizan radiadores, aunque no exista un motor de combustión.

Los circuitos térmicos controlan la temperatura del motor eléctrico, el inversor, la batería y el sistema de carga. Pueden utilizar radiadores de baja temperatura, válvulas y bombas eléctricas.

La temperatura influye en potencia, velocidad de carga, eficiencia y duración de la batería.

MAHLE señala que los radiadores de baja temperatura mantienen motor eléctrico, batería y electrónica de potencia dentro de rangos apropiados.

El diagnóstico requiere distinguir los distintos circuitos. Un vehículo puede tener más de un radiador o un módulo con varias secciones.

Híbridos

Un híbrido combina las necesidades térmicas del motor de combustión con las de componentes eléctricos.

Puede existir un circuito de alta temperatura para el motor y otro de menor temperatura para inversor y electrónica.

El radiador frontal puede formar parte de un módulo junto con condensador, intercooler y enfriadores adicionales.

Valeo describe módulos que integran radiador, condensador y sistema de ventilación para gestionar varios intercambios térmicos en un espacio común.

Una obstrucción exterior afecta a todos los intercambiadores del paquete, no solamente al motor.

Seguridad

Nunca debe abrirse una tapa de radiador o depósito presurizado mientras el refrigerante esté caliente.

Al liberar presión, el punto de ebullición disminuye. Parte del líquido puede convertirse inmediatamente en vapor y salir con gran fuerza.

El vapor y el refrigerante caliente causan quemaduras severas. Una tela sobre la tapa no elimina el peligro.

El sistema debe enfriarse antes de intervenir. Incluso entonces, la tapa se abre lentamente y siguiendo las indicaciones del fabricante.

Los ventiladores eléctricos pueden activarse con el motor detenido. Deben desconectarse o controlarse antes de introducir manos o herramientas.

El refrigerante derramado se limpia inmediatamente y se almacena en recipientes apropiados.

Verificación

Después de una reparación se comprueba la estanqueidad en frío y durante el ciclo térmico.

El motor debe alcanzar su temperatura normal sin aumentos incontrolados. El termostato debe permitir circulación y los ventiladores activarse cuando corresponda.

La calefacción debe entregar calor estable, señal de que existe refrigerante circulando por su núcleo.

Se comparan entrada y salida, se observa el nivel del depósito y se verifica que no exista expulsión anormal.

Con el aire acondicionado encendido se confirma que el sistema pueda controlar la temperatura mientras el condensador añade calor al flujo.

Cuando la falla aparecía bajo carga, la verificación debe reproducir esa condición de forma segura. Una prueba correcta en ralentí no confirma un sobrecalentamiento que ocurría durante una pendiente.

Después del enfriamiento se vuelve a revisar el nivel y se inspeccionan uniones, tapas y conexiones.

Integración

El radiador es el punto donde gran parte del calor del motor abandona finalmente el vehículo, pero su rendimiento depende de todo el circuito.

La bomba transporta el refrigerante, el termostato regula el paso, la tapa controla la presión y los ventiladores generan aire. Las mangueras conectan los componentes y el depósito administra la expansión.

El radiador debe permitir simultáneamente el paso del líquido y del aire. Una obstrucción en cualquiera de esos recorridos reduce la transferencia.

Un sobrecalentamiento no debe diagnosticarse reemplazando el radiador por intuición. Primero se confirma temperatura, nivel, circulación, presión, ventilación y estado del refrigerante.

La pieza tampoco debe evaluarse aislada de las condiciones que la dañaron. Una masa deficiente, un refrigerante incorrecto, una sobrepresión o unos soportes ausentes pueden destruir el reemplazo.

Comprender el radiador significa seguir el recorrido del calor: la combustión calienta el metal, el metal calienta el refrigerante, la bomba lo conduce al radiador, los tubos y aletas transfieren la energía y el aire la transporta hacia el ambiente. Cuando cada etapa funciona correctamente, el motor puede mantener una temperatura estable sin trabajar demasiado frío ni superar sus límites térmicos.

Referencias
