Diferencial

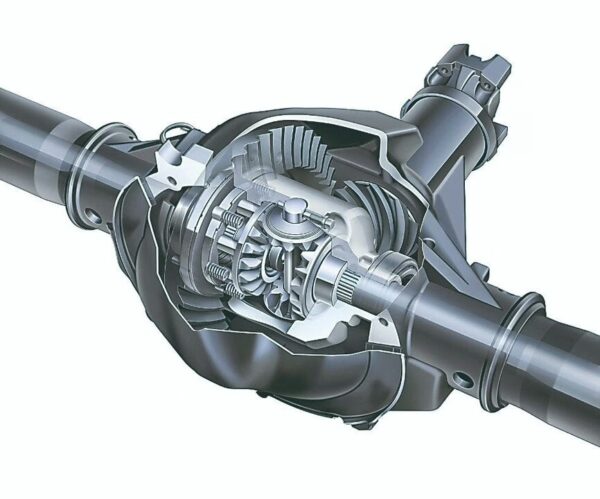

El diferencial automotriz es un conjunto cinemático destinado a transmitir potencia desde el árbol de propulsión o desde el eje de salida de una transmisión hacia dos semiejes, permitiendo que estos desarrollen velocidades angulares distintas sin interrumpir la continuidad del flujo de torque. Aunque suele representarse como un mecanismo auxiliar del eje motriz, su función constituye una condición geométrica indispensable para que un vehículo pueda describir trayectorias curvas sin someter los neumáticos, palieres, engranajes y soportes a esfuerzos torsionales incompatibles con su vida útil.

Desde el punto de vista de la mecánica clásica, el conjunto integra una reducción final, un cambio de dirección del movimiento y un sistema epicicloidal de reparto. La corona recibe el torque del piñón de ataque y hace girar la caja porta-satélites. Dentro de esta caja, los engranajes satélites engranan simultáneamente con dos planetarios solidarios a los semiejes. Cuando las resistencias y velocidades de ambas ruedas son equivalentes, los satélites no necesitan girar apreciablemente sobre sus propios ejes, sino que orbitan junto con la carcasa, de modo que ambos planetarios reciben prácticamente la misma velocidad angular. Cuando aparece una diferencia cinemática, los satélites combinan su movimiento orbital con una rotación propia y permiten que un planetario acelere mientras el otro reduce proporcionalmente su régimen.

El diseño completo está gobernado por fenómenos simultáneos de cinemática relativa, elasticidad estructural, contacto hertziano, deslizamiento tribológico, generación térmica y lubricación de extrema presión. La precisión geométrica del dentado y la configuración de los rodamientos no solo determinan la eficiencia mecánica, sino también la estabilidad acústica, el patrón de contacto, la resistencia a la fatiga superficial y la capacidad del conjunto para conservar su alineación bajo cargas variables.

Geometría Analítica del Reparto Asimétrico

Durante una trayectoria rectilínea ideal, las ruedas motrices recorren distancias equivalentes en el mismo intervalo. Por ello, sus velocidades angulares pueden permanecer aproximadamente iguales. En una curva, sin embargo, la rueda exterior describe un arco de mayor radio que la rueda interior. Si ambas estuvieran unidas rígidamente a un mismo eje sin posibilidad de movimiento relativo, una de ellas tendría que deslizar sobre el pavimento o deformar torsionalmente la transmisión para compensar la diferencia de longitud recorrida.

El diferencial convencional resuelve esta incompatibilidad mediante una restricción cinemática según la cual la velocidad angular de la caja porta-satélites corresponde al promedio de las velocidades de los dos planetarios. En forma simplificada, puede expresarse como:

ωc = (ωi + ωe) / 2

donde ωc representa la velocidad angular de la caja, ωi la velocidad del semieje interior y ωe la velocidad del semieje exterior. Esta relación significa que, cuando una rueda reduce su velocidad en una determinada magnitud, la otra puede incrementarla en una magnitud equivalente respecto del promedio impuesto por la corona.

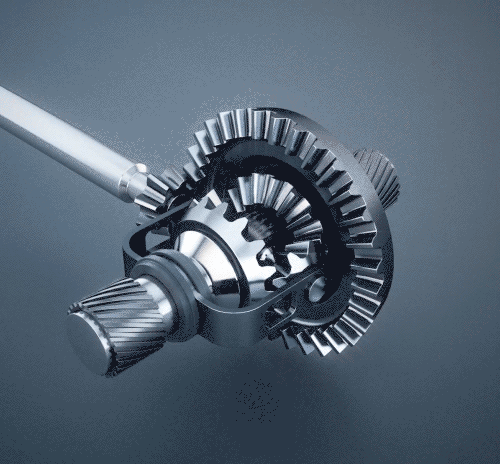

Los satélites actúan como elementos de compatibilidad geométrica. En línea recta, su movimiento relativo respecto de los planetarios es mínimo. Al iniciar una curva, las reacciones tangenciales sobre ambos semiejes dejan de ser cinemáticamente idénticas, por lo que los satélites comienzan a girar sobre sus ejes. Este giro adicional permite que un planetario avance respecto de la carcasa mientras el opuesto queda rezagado. De esta manera se evita la acumulación de torsión elástica en los palieres, la aparición de saltos del neumático y la sobrecarga de juntas, rodamientos y estriados.

La libertad de velocidad no implica, sin embargo, una libertad equivalente de torque. En un diferencial abierto ideal, el torque transmitido a ambos semiejes tiende a quedar limitado por la rueda que puede sostener la menor reacción tangencial. Si una rueda se encuentra sobre hielo, barro o una superficie con bajo coeficiente de fricción, comenzará a girar al alcanzar un torque relativamente pequeño. El planetario opuesto no recibe automáticamente todo el excedente disponible, porque la arquitectura abierta no contiene un mecanismo interno capaz de generar la reacción necesaria para sostener una gran diferencia de torque entre las salidas.

Este comportamiento puede parecer contradictorio: la potencia fluye hacia la rueda que gira con mayor rapidez, pero el torque útil queda restringido por la salida de menor adherencia. El incremento de velocidad de la rueda libre transforma gran parte de la potencia suministrada en energía cinética rotacional, agitación del lubricante, deformación del neumático y calor, mientras la rueda apoyada sobre la superficie más adherente permanece por debajo del torque requerido para vencer la resistencia longitudinal del vehículo. La aparente transferencia de “toda la fuerza” hacia la rueda que patina es, en términos estrictos, una combinación de torque limitado y velocidad angular elevada.

Cinemática de la Reducción Final

La corona y el piñón constituyen la etapa final de multiplicación de torque. Su relación se obtiene dividiendo el número de dientes de la corona por el número de dientes del piñón. Una relación 3,08:1 indica que el piñón debe completar aproximadamente 3,08 revoluciones para producir una vuelta de la corona. Una relación 4,10:1 exige 4,10 revoluciones del piñón por cada revolución de la corona.

Al sustituir un conjunto 3,08 por uno 4,10 se incrementa la reducción final. Para una misma condición de entrada, el torque teórico disponible en la corona aumenta en proporción a la relación, descontando las pérdidas mecánicas. Puede representarse mediante:

Tsalida = Tentrada · i · η

donde Tsalida es el torque aplicado a la corona, Tentrada el torque entregado por el árbol de transmisión, i la relación de reducción y η la eficiencia del engrane.

La modificación no crea energía. El aumento de torque se obtiene a cambio de una reducción de velocidad angular. A igual velocidad del vehículo, el motor y el árbol de transmisión deben girar más rápido con una relación 4,10 que con una 3,08. Esto mejora la capacidad de aceleración, remolque o ascenso, pero eleva el régimen de giro en carretera, incrementa el consumo energético asociado a las pérdidas por fricción y bombeo, y reduce la velocidad teórica alcanzable antes de llegar al límite de revoluciones del motor.

Las relaciones numéricamente altas también aumentan la frecuencia de engrane para una velocidad vehicular dada. Por ello, cualquier desviación en el perfil de los dientes, el montaje del piñón o el patrón de contacto puede manifestarse como una firma acústica más evidente. La selección de la relación final debe considerarse junto con el diámetro dinámico del neumático, las relaciones internas de la transmisión, la curva de torque del motor, la masa del vehículo y la resistencia aerodinámica.

Tribología del Engranaje Hipoidal

El conjunto hipoidal es una evolución del engranaje cónico espiral en la cual los ejes del piñón y de la corona no se intersectan. El piñón se encuentra desplazado respecto del centro geométrico de la corona. Este descentramiento hipoidal permite situar el árbol de transmisión más abajo en el vehículo, reducir la altura del túnel central y contribuir a una disposición de masas más favorable.

La ventaja geométrica se acompaña de una condición tribológica exigente. Debido al desplazamiento entre ejes, el contacto entre los flancos de los dientes contiene una componente de rodadura y una componente significativa de deslizamiento longitudinal. La superficie efectiva de contacto puede extenderse sobre una región amplia del diente, lo que favorece la capacidad de transmisión de carga y la suavidad de funcionamiento, pero también eleva la velocidad de deslizamiento y la generación de calor.

La presión de contacto no se distribuye uniformemente. Cada par de dientes transmite fuerzas tangenciales, radiales y axiales cuya magnitud y orientación dependen del ángulo espiral, la profundidad del piñón, el desplazamiento hipoidal y el sentido de aplicación del torque. Bajo carga, los dientes se deforman elásticamente y el patrón real de contacto se desplaza respecto de su posición estática. La carcasa, los rodamientos y los soportes también flexionan, por lo que el diseño debe anticipar la modificación del contacto causada por la carga.

En condiciones de alta presión, la película lubricante puede volverse extremadamente delgada. El régimen deja de ser puramente hidrodinámico y se aproxima a condiciones elastohidrodinámicas o mixtas, en las que las asperezas superficiales pueden interactuar. Por ello se emplean aceites para engranajes con aditivos de extrema presión, capaces de reaccionar con las superficies metálicas bajo temperatura y carga elevadas para formar capas protectoras de sacrificio. Sin esta protección, el deslizamiento hipoidal podría producir rayado adhesivo, micropitting, desgaste acelerado o soldadura localizada.

El lubricante debe simultáneamente reducir fricción, evacuar calor, proteger contra corrosión y conservar una viscosidad adecuada durante un amplio rango térmico. Una viscosidad insuficiente disminuye el espesor de película, mientras una viscosidad excesiva incrementa las pérdidas por agitación y dificulta la circulación en frío. La selección no depende únicamente del mecanismo diferencial, sino principalmente del dentado corona-piñón, de los rodamientos, de los retenes y de las condiciones de servicio del eje completo.

Juego Libre y Expansión Térmica

El backlash es el juego circunferencial existente entre los flancos no cargados de los dientes de la corona y el piñón. No constituye una imperfección, sino una tolerancia funcional indispensable. Si el engrane se montara sin separación, la expansión térmica de la corona, el piñón, la carcasa y los rodamientos podría eliminar cualquier espacio disponible y producir interferencia entre los dientes.

La presencia de un juego controlado permite alojar la película lubricante, absorber pequeñas desviaciones geométricas y conservar libertad de movimiento cuando las piezas alcanzan la temperatura de operación. Además, reduce el riesgo de contacto simultáneo entre ambos flancos del diente, condición que generaría calor, ruido, desgaste adhesivo y esfuerzos alternantes severos.

Un backlash excesivo produce impactos al invertir el sentido del torque, aumenta la holgura percibida en la transmisión y puede desplazar el patrón de contacto hacia regiones desfavorables. Un valor demasiado pequeño eleva la fricción, concentra temperatura y puede provocar agarrotamiento. Su ajuste se realiza desplazando lateralmente la corona respecto del piñón, pero no puede evaluarse de manera aislada: debe verificarse junto con la profundidad del piñón, la precarga de los rodamientos y el patrón de contacto marcado sobre los dientes.

La expansión térmica también modifica la precarga de los rodamientos. Los componentes no alcanzan necesariamente la misma temperatura ni poseen idénticos coeficientes de dilatación. El diseño debe establecer una condición de montaje en frío que evolucione hacia una condición estable en servicio sin producir juego axial perjudicial ni interferencia excesiva.

Arquitecturas de Bloqueo y Deslizamiento Limitado

El diferencial bloqueable y el diferencial de deslizamiento limitado pertenecen a categorías mecánicas distintas. Un locker incorpora un elemento de acoplamiento positivo que puede unir rígidamente los planetarios, los semiejes o uno de ellos con la carcasa. Cuando se activa un embrague de garras, un manguito estriado o un mecanismo equivalente, se elimina el grado de libertad diferencial y ambas salidas quedan obligadas a girar a la misma velocidad.

Desde el punto de vista cinemático, el bloqueo convierte temporalmente el conjunto en un eje rígido. Esta condición permite que una rueda continúe recibiendo torque aunque la otra carezca casi por completo de reacción con el suelo. El sistema no necesita generar la diferencia de torque mediante fricción interna, porque el acoplamiento geométrico impide directamente el movimiento relativo.

El uso del bloqueo sobre superficies de alta adherencia introduce esfuerzos de circulación interna cuando las ruedas intentan recorrer distancias diferentes. La deformación de neumáticos y elementos elásticos puede absorber una parte de la incompatibilidad, pero el resto se traduce en torsión del tren motriz, resistencia al giro y cargas elevadas sobre juntas y engranajes. Por esta razón, los bloqueos seleccionables se reservan normalmente para situaciones de baja adherencia o baja velocidad.

Un LSD, en cambio, conserva la capacidad de diferenciación, pero añade una resistencia al movimiento relativo. En los diseños de discos, paquetes de embragues alojados detrás de los planetarios generan fricción entre las salidas y la carcasa. La precarga inicial puede obtenerse mediante resortes, mientras las fuerzas axiales inducidas por rampas o por el propio engranaje aumentan la compresión de los discos conforme crece el torque.

La fricción no anula matemáticamente el diferencial, sino que limita la rapidez con que una salida puede separarse cinemáticamente de la otra y permite sostener una cierta relación de reparto de torque. El grado de transferencia depende de la carga de apriete, del coeficiente de fricción, del radio efectivo de los discos, del número de superficies activas y de las características del lubricante.

Fricción Reactiva y Sistemas Torsen

Los diferenciales helicoidales tipo Torsen emplean fuerzas internas generadas por engranajes helicoidales, planetarios o configuraciones relacionadas con tornillos sin fin para producir resistencia al movimiento relativo. A diferencia de un LSD de discos, no dependen de un paquete de embragues consumible para desarrollar su efecto de sesgo de torque.

El fundamento no debe reducirse a una supuesta imposibilidad absoluta de retroaccionar un tornillo sin fin. En la práctica, la distribución depende de la fricción creada por las fuerzas de separación, los empujes axiales y el contacto entre engranajes, arandelas de empuje y carcasa. Cuando ambas salidas giran a velocidades similares, las pérdidas internas son moderadas. Si una rueda intenta acelerar respecto de la otra, el movimiento relativo genera fuerzas que incrementan la resistencia interna y permiten que el lado de mayor adherencia soporte un torque superior.

La capacidad se expresa mediante una relación de sesgo de torque, conocida como torque bias ratio. Si un mecanismo posee una relación 4:1, el lado de mayor adherencia puede recibir, dentro de los límites del diseño, hasta cuatro veces el torque reaccionado por el lado de menor adherencia. No obstante, el sistema requiere cierta reacción en ambas salidas. Si una rueda queda completamente suspendida y su torque resistente es prácticamente cero, el producto de ese torque por la relación de sesgo también permanece próximo a cero, salvo que el sistema de frenos u otro elemento genere una reacción artificial.

La ventaja principal reside en su respuesta inmediata, continua y puramente mecánica. No necesita detectar electrónicamente el patinaje ni esperar a que un fluido modifique sus propiedades. Además, al no poseer discos de fricción convencionales, conserva sus características durante largos periodos, siempre que la geometría, los cojinetes y las superficies de empuje permanezcan dentro de las tolerancias previstas.

Acoplamiento Viscoso y Reología

El acoplamiento viscoso utiliza una carcasa sellada que contiene discos alternados conectados a dos miembros rotativos y sumergidos en un fluido de silicona. Mientras la diferencia de velocidad es pequeña, la cizalla del fluido transmite un torque moderado y permite movimiento relativo. Cuando aumenta la diferencia angular, las capas de fluido situadas entre los discos experimentan una tasa de deformación más elevada y la disipación viscosa incrementa la temperatura interna.

La silicona utilizada en estos dispositivos puede mostrar una respuesta reológica fuertemente dependiente de la temperatura, la cizalla, la expansión volumétrica y el diseño interno. A medida que el patinaje diferencial aumenta, el fluido desarrolla una mayor resistencia al movimiento relativo. En determinadas condiciones se produce una fase de acoplamiento intenso en la cual la presión interna, el contacto entre discos y la respuesta del fluido elevan sustancialmente la rigidez torsional aparente del conjunto.

Este comportamiento no equivale a un bloqueo positivo. El torque se transmite mediante esfuerzos viscosos e hidromecánicos y siempre existe cierto grado de deslizamiento necesario para generar la acción. La respuesta también presenta una dependencia temporal, pues requiere acumulación de cizalla y temperatura. Por ello, un acoplamiento viscoso suele reaccionar de manera más progresiva que un bloqueo mecánico o un diferencial helicoidal.

La degradación térmica, la pérdida de estanqueidad o la alteración del fluido modifican la curva de transmisión de torque. Un fluido envejecido puede reducir la capacidad de acoplamiento o generar un comportamiento excesivamente rígido, especialmente cuando la expansión interna deja de corresponder con el volumen de compensación previsto.

Fuerzas Axiales y Rodamientos Cónicos

Los engranajes hipoidales generan cargas radiales y axiales significativas. El piñón tiende a desplazarse longitudinalmente según el sentido del torque, el flanco activo y la geometría espiral. La corona también ejerce empujes laterales sobre la caja diferencial. Para controlar estas fuerzas se utilizan habitualmente rodamientos de rodillos cónicos, cuya geometría permite soportar cargas combinadas.

Las líneas de contacto entre rodillos y pistas convergen hacia un vértice común, lo que permite transformar las cargas radiales y axiales en esfuerzos distribuidos sobre las superficies de rodadura. Los rodamientos suelen montarse en pares opuestos, de modo que cada uno reaccione eficazmente frente a cargas axiales en una dirección.

Cuando el piñón se encuentra bajo aceleración intensa, especialmente a mariposa completamente abierta, el torque sobre el flanco de ataque genera una combinación específica de empujes. Durante la desaceleración o retención, el flanco activo cambia y las fuerzas axiales se invierten o redistribuyen. Si una pista, rodillo o ajuste presenta desgaste, el ruido puede aparecer predominantemente en una sola condición de carga.

Un aullido bajo aceleración que disminuye al soltar el acelerador puede relacionarse con un patrón de contacto defectuoso en el flanco de ataque o con un rodamiento cuya respuesta cambia al invertirse la dirección axial. De forma inversa, un ruido dominante en retención puede señalar una condición más crítica sobre el flanco de costa. La interpretación acústica exige comprender que el sonido no surge simplemente de la velocidad de giro, sino de la relación entre carga, deformación, precarga, excitación periódica del dentado y rigidez de los soportes.

Precarga y Espaciadores Deformables

La precarga de los rodamientos del piñón elimina el juego axial libre y aumenta la rigidez del soporte. Sin ella, el piñón podría desplazarse bajo carga, alterar su profundidad efectiva respecto de la corona y mover el patrón de contacto sobre los dientes. Incluso desplazamientos microscópicos pueden modificar la distribución de presión, aumentar el ruido y reducir la resistencia a la fatiga.

En numerosos ejes se utiliza un crush sleeve o espaciador deformable entre los rodamientos. Durante el apriete de la tuerca del piñón, el espaciador recibe una carga axial creciente. Al superar su límite elástico diseñado, se acorta mediante deformación plástica controlada. Este colapso permite acercar progresivamente los conos de los rodamientos hasta alcanzar la precarga especificada.

La variable final no es únicamente el torque aplicado a la tuerca, porque parte de ese torque se consume en la fricción de la rosca, la cara de apoyo, el retén y otros elementos. La condición efectiva suele evaluarse mediante el torque de rotación del piñón, que representa la resistencia generada por la precarga de los rodamientos y los sellos.

El proceso es esencialmente irreversible. Si el espaciador se comprime en exceso, no recupera su longitud original al aflojar la tuerca. Debe sustituirse, ya que reutilizarlo puede impedir una precarga estable. Una carga insuficiente permite microdesplazamientos y vibración; una carga excesiva eleva la fricción, reduce la película lubricante, genera temperatura y disminuye la vida de los rodamientos.

La precarga óptima debe considerar la expansión térmica y la deformación elástica del alojamiento. Un rodamiento ajustado en frío cambia su condición al alcanzar la temperatura operativa. La finalidad no es producir la máxima interferencia posible, sino mantener un soporte suficientemente rígido con una distribución de carga favorable y sin generar calor destructivo.

Metrología y Tolerancias Estructurales

El montaje de un conjunto diferencial requiere controlar simultáneamente la profundidad del piñón, el descentramiento de la corona, el backlash, la precarga de los rodamientos del piñón, la precarga de los rodamientos laterales y el patrón de contacto. Estas variables están acopladas: modificar una de ellas puede alterar las demás.

La profundidad del piñón determina la posición del diente respecto del perfil de la corona. Pequeñas variaciones axiales desplazan el contacto hacia la raíz, la punta, el talón o la punta interior del diente. El backlash se mide con un comparador de carátula inmovilizando el piñón y desplazando angularmente la corona. La medición debe repetirse en varias posiciones para detectar excentricidad, deformación o variaciones de manufactura.

El descentramiento radial y axial de la corona genera una modulación periódica de la carga. Si la corona no asienta correctamente contra la caja o existe una partícula entre las superficies de apoyo, el backlash puede variar durante una revolución. Esto provoca una excitación cíclica que se manifiesta como ruido, vibración y carga alternante sobre los rodamientos.

El patrón de contacto se verifica aplicando un compuesto marcador sobre varios dientes y haciendo girar el conjunto bajo resistencia. La huella obtenida representa la zona donde los flancos realmente transmiten carga en la condición de ensayo. Su interpretación exige considerar que el patrón se desplazará durante el funcionamiento debido a la elasticidad de los dientes, la flexión de la carcasa y las fuerzas axiales.

Las tolerancias estructurales también abarcan la concentricidad de los alojamientos, el ajuste de las pistas, la alineación entre el piñón y la corona, la rugosidad superficial y la estabilidad dimensional del material. Las carcasas deben poseer rigidez suficiente para mantener la geometría bajo torque, pero también una masa compatible con los objetivos del vehículo. Los engranajes se fabrican con aceros aleados endurecidos superficialmente, de modo que combinen una capa resistente al desgaste y a la fatiga de contacto con un núcleo capaz de absorber cargas de flexión e impacto.

El tratamiento térmico debe controlar la profundidad de cementación, la dureza, la distorsión y las tensiones residuales. Una superficie excesivamente frágil puede agrietarse, mientras un endurecimiento insuficiente favorece deformación plástica y picado. Después del tratamiento, los dientes pueden ser rectificados, lapeados o terminados mediante procesos específicos para obtener el contacto previsto y reducir la excitación acústica.

La operación silenciosa de un diferencial no depende de una única pieza, sino de la coherencia geométrica de todo el sistema. El piñón, la corona, los rodamientos, la carcasa, los semiejes y el lubricante forman una estructura dinámica en la que las fuerzas cambian con el sentido del torque, la temperatura, la velocidad y la adherencia disponible. La durabilidad emerge cuando la película lubricante, la rigidez de montaje, la topografía de los dientes y las propiedades metalúrgicas se mantienen dentro de un intervalo cuidadosamente calculado.

El conjunto diferencial representa así una síntesis de cinemática, tribología, metalurgia y dinámica estructural. Su capacidad para permitir velocidades angulares distintas es solo la manifestación más visible de un sistema mucho más complejo. Bajo la superficie, cada variación de torque modifica empujes axiales, deformaciones, espesores de película y patrones de contacto. La precisión con que estos fenómenos son anticipados durante el diseño y controlados durante la manufactura determina que la potencia pueda llegar al pavimento con estabilidad, eficiencia y continuidad mecánica.
