El principio de Pascal, también conocido como ley de Pascal, es uno de los fundamentos de la mecánica de fluidos y de la tecnología hidráulica moderna. Establece que un cambio de presión aplicado a un fluido confinado se transmite a través de este sin disminuir, alcanzando las distintas regiones del fluido y las paredes del recipiente que lo contiene. Esta propiedad permite utilizar líquidos para transmitir fuerzas y constituye la base física de numerosos mecanismos empleados en vehículos, maquinaria industrial, equipos de elevación y sistemas de frenado.
Su importancia en la mecánica automotriz es especialmente notable. Los frenos hidráulicos, los embragues accionados hidráulicamente, determinados sistemas de dirección asistida, elevadores de taller y gatos hidráulicos aprovechan la transmisión de presión a través de un líquido. Gracias a este fenómeno es posible controlar fuerzas elevadas mediante desplazamientos relativamente pequeños y distribuir una acción mecánica hacia uno o varios actuadores alejados del punto donde se genera inicialmente la presión.
Qué es el principio de Pascal
El principio puede expresarse diciendo que un incremento de presión aplicado a un fluido encerrado se transmite íntegramente por todo el fluido. Para comprenderlo es necesario distinguir entre fuerza y presión. La fuerza representa una interacción capaz de modificar el movimiento o deformar un cuerpo, mientras que la presión expresa cómo esa fuerza se distribuye sobre una determinada superficie.
Matemáticamente, la presión se define mediante la relación:
P = F / A
En esta expresión, P representa la presión, F corresponde a la fuerza aplicada y A es el área sobre la que actúa dicha fuerza.
En el Sistema Internacional, la presión se mide en pascales (Pa). Un pascal equivale a un newton aplicado sobre un metro cuadrado, es decir, 1 Pa = 1 N/m². Debido a que las presiones empleadas en sistemas hidráulicos suelen ser considerablemente mayores que un pascal, también son habituales unidades como el kilopascal (kPa), el megapascal (MPa) y, fuera del Sistema Internacional, el bar y las libras por pulgada cuadrada o psi.
La ley no significa necesariamente que la presión absoluta sea idéntica en todos los puntos de un circuito. Cuando existen diferencias importantes de altura, la gravedad produce variaciones de presión hidrostática. Lo que se transmite según el principio de Pascal es el cambio de presión provocado externamente sobre el fluido confinado.
Fundamento físico
Los líquidos presentan una característica fundamental para la hidráulica: poseen una compresibilidad relativamente baja en comparación con los gases. Al ejercer una fuerza contra un pistón que actúa sobre un líquido encerrado, el volumen del fluido cambia muy poco. En lugar de comprimirse significativamente, el líquido transmite la presión hacia otras partes del circuito.
Esta propiedad explica por qué los sistemas hidráulicos utilizan líquidos y no aire cuando se necesita una transmisión de fuerza rígida y predecible. Los gases pueden comprimirse con facilidad y, por esa razón, almacenan parte de la energía aplicada mediante una reducción de volumen. Un sistema que contenga aire atrapado puede presentar una respuesta elástica o retardada.
Un ejemplo muy conocido ocurre en el sistema de frenos de un automóvil. Cuando existen burbujas de aire en las líneas hidráulicas, una parte del desplazamiento del pedal se utiliza para comprimir ese aire en lugar de transmitir inmediatamente la presión hacia las pinzas o cilindros de rueda. El conductor puede percibir entonces un pedal esponjoso, con mayor recorrido y una respuesta menos precisa.
Aunque normalmente se describe el líquido hidráulico como incomprensible para simplificar los cálculos, ningún fluido real es completamente incompresible. Además, en un circuito verdadero existen deformaciones de mangueras, expansión de componentes, fricción, pérdidas internas y pequeños cambios de volumen del líquido. Por ello, la transmisión hidráulica real se aproxima al modelo ideal del principio de Pascal, pero nunca está completamente libre de pérdidas o deformaciones.

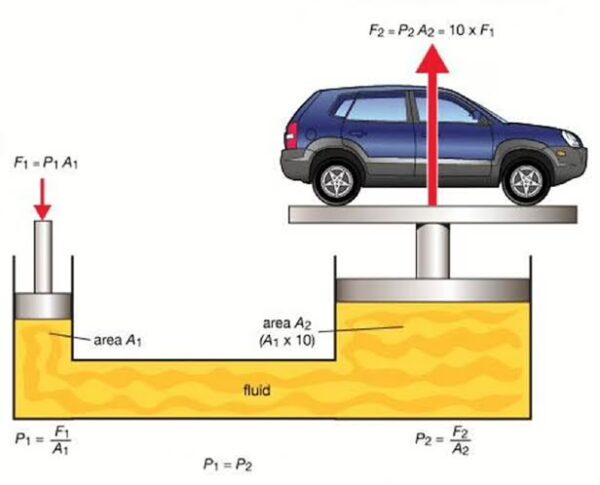

Multiplicación de fuerza
Una de las consecuencias más importantes de esta ley es la posibilidad de multiplicar una fuerza mediante diferencias entre las áreas de dos pistones. Supóngase un circuito cerrado compuesto por dos cilindros comunicados mediante una tubería llena de líquido. Cada cilindro posee un pistón, pero uno tiene un área mayor que el otro.
Si sobre el pistón pequeño se aplica una fuerza F1 en un área A1, se genera una presión:
P1 = F1 / A1
La presión adicional llega al segundo pistón. Bajo condiciones ideales y despreciando diferencias de altura importantes:
P1 = P2
Como la presión en el segundo pistón también puede escribirse como:
P2 = F2 / A2
se obtiene:
F1 / A1 = F2 / A2
Por lo tanto:
F2 = F1 × (A2 / A1)
Esta relación muestra que cuando el segundo pistón tiene una superficie mayor, la fuerza obtenida también puede ser mayor.
Por ejemplo, si un pistón de entrada posee un área de 2 cm² y recibe una fuerza de 100 N, mientras que el pistón de salida dispone de 20 cm², la relación entre sus áreas es 10:1. En condiciones ideales, el segundo pistón podría desarrollar una fuerza de aproximadamente 1000 N.
La presión no se ha multiplicado. Lo que aumenta es la fuerza debido a que la misma presión actúa sobre una superficie mayor.
Fuerza y desplazamiento
La multiplicación hidráulica de fuerza no crea energía. Cuando un sistema obtiene una fuerza mayor en el pistón de salida, este debe desplazarse una distancia proporcionalmente menor que el pistón de entrada.
En un circuito ideal, el volumen desplazado por ambos pistones debe mantenerse aproximadamente igual. Por ello puede establecerse:
A1 × d1 = A2 × d2
donde A representa el área del pistón y d su desplazamiento.
Si el pistón de salida posee diez veces el área del pistón de entrada, podrá generar aproximadamente diez veces más fuerza, pero recorrerá solo cerca de una décima parte de la distancia para el mismo volumen desplazado.
Este comportamiento es comparable al de una palanca mecánica. Una palanca permite aumentar fuerza a cambio de aumentar el recorrido realizado en el extremo de entrada. La hidráulica consigue un efecto semejante mediante las relaciones de áreas y desplazamiento del fluido.
En sistemas reales también debe considerarse el rendimiento. Parte de la energía se pierde por fricción, viscosidad del fluido, deformación de conductos, sellos, estrangulamientos y fugas internas, por lo que la fuerza útil obtenida puede ser inferior al valor teórico.
Sistemas hidráulicos
Un sistema hidráulico utiliza un líquido para transportar energía entre diferentes componentes. Dependiendo de su diseño puede contener depósito, bomba, cilindros, pistones, válvulas, acumuladores, conductos, mangueras y elementos de control.
El principio de Pascal explica principalmente cómo se transmite una variación de presión dentro del fluido, pero el funcionamiento completo de un circuito hidráulico también depende de otros conceptos como caudal, viscosidad, pérdidas de carga, velocidad del fluido y conservación de la energía.
Esto resulta importante porque el principio no debe interpretarse como una descripción completa de cualquier circuito hidráulico en movimiento. En sistemas dinámicos aparecen diferencias de presión necesarias para hacer circular el líquido a través de tuberías, válvulas y restricciones. El fluido necesita precisamente esas diferencias de presión para vencer resistencias y producir movimiento.
En consecuencia, la ley constituye uno de los fundamentos de la hidráulica, pero el análisis de un sistema real requiere considerar también el comportamiento del fluido durante su circulación.
Frenos hidráulicos
El sistema de frenos es una de las aplicaciones automotrices más importantes del principio de Pascal. Cuando el conductor presiona el pedal, el movimiento se transmite hacia el cilindro maestro, directamente o mediante mecanismos adicionales como un servofreno.
El pistón del cilindro maestro desplaza líquido de frenos y genera presión dentro del circuito. Esa presión viaja a través de las tuberías hidráulicas hacia las pinzas de freno o cilindros de rueda.
En un freno de disco, la presión actúa sobre los pistones de la pinza, produciendo la fuerza necesaria para presionar las pastillas contra el disco. La fricción entre ambas superficies genera un par resistente que reduce la velocidad de rotación de la rueda.
La fuerza final no depende exclusivamente del principio de Pascal. También intervienen la relación mecánica del pedal, las dimensiones del cilindro maestro, el área de los pistones de las pinzas, la asistencia del servofreno cuando existe, el coeficiente de fricción de las pastillas, el diámetro efectivo del disco y las condiciones térmicas del conjunto.
Las dimensiones de los pistones tienen especial importancia. Modificar el diámetro del cilindro maestro o instalar pinzas con áreas hidráulicas diferentes puede cambiar considerablemente la relación entre recorrido del pedal, esfuerzo requerido y presión generada. Por esta razón, los componentes de frenado deben seleccionarse considerando su compatibilidad hidráulica y no únicamente su tamaño físico.
Los sistemas modernos con ABS y control electrónico de estabilidad siguen utilizando principios hidráulicos básicos, aunque incorporan electroválvulas, sensores y bombas capaces de modificar temporalmente la presión que llega a cada circuito. La electrónica administra la presión, pero la fuerza que finalmente mueve los pistones de las pinzas continúa dependiendo de la presión hidráulica aplicada sobre sus áreas efectivas.
Líquido de frenos
El estado del líquido es esencial para que la transmisión hidráulica funcione correctamente. Los líquidos utilizados en sistemas de frenado deben conservar propiedades adecuadas frente a variaciones de temperatura, proteger los componentes internos y mantener un comportamiento estable durante sucesivas frenadas.
Un problema especialmente importante es la formación de vapor. Brembo explica que la contaminación del líquido con humedad puede reducir progresivamente su punto de ebullición. Si durante una frenada intensa el líquido alcanza una temperatura suficiente para producir vapor, pueden aparecer burbujas dentro del circuito.
A diferencia del líquido, estas burbujas son altamente compresibles. Cuando el conductor pisa el pedal, parte de su movimiento puede emplearse en comprimir el vapor en lugar de producir la presión necesaria sobre los pistones de las pinzas. Este fenómeno puede provocar pérdida de eficacia y un pedal anormalmente blando.
Por esta razón, el mantenimiento del circuito, la utilización del fluido especificado por el fabricante y la eliminación correcta del aire mediante el purgado del sistema de frenos son fundamentales para conservar una transmisión hidráulica efectiva.
Embrague hidráulico
Otro ejemplo habitual es el embrague hidráulico utilizado en vehículos con transmisión manual. En estos sistemas, el pedal acciona un cilindro maestro que genera presión en un circuito lleno de líquido. La presión se transmite hacia un cilindro esclavo o un cojinete hidráulico concéntrico encargado de desplazar el mecanismo de desembrague.
La hidráulica permite transportar la fuerza desde el pedal hasta la transmisión incluso cuando los componentes están separados y no pueden conectarse fácilmente mediante un mecanismo rígido.
Al igual que en los frenos, la presencia de aire, una fuga de líquido, sellos deteriorados o problemas en los cilindros pueden impedir que la presión se transmita correctamente. Los síntomas pueden incluir dificultades para desacoplar el embrague, cambios complicados, recorrido anormal del pedal o pérdida progresiva de accionamiento.
Dirección hidráulica
Durante décadas, muchos automóviles utilizaron dirección asistida hidráulica. Estos sistemas emplean normalmente una bomba accionada por el motor para producir flujo y presión hidráulica. Una válvula distribuidora dirige el fluido hacia diferentes cámaras de un actuador dependiendo del movimiento aplicado por el conductor al volante.
La diferencia de presión entre las cámaras genera una fuerza que ayuda a desplazar el mecanismo de dirección. Aunque la operación de una dirección asistida es más compleja que el ejemplo clásico de dos pistones, la generación de fuerza sobre un área mediante presión hidráulica continúa siendo uno de sus principios fundamentales.
Actualmente numerosos vehículos utilizan dirección asistida eléctrica, eliminando la bomba hidráulica convencional. Sin embargo, la dirección hidráulica sigue siendo relevante en vehículos antiguos, ciertas aplicaciones comerciales, maquinaria y numerosos sistemas móviles de trabajo pesado.
Gatos y elevadores
Los gatos hidráulicos y elevadores automotrices representan una aplicación especialmente clara de la multiplicación de fuerza. Una bomba de pequeño desplazamiento introduce líquido a presión debajo de un pistón o émbolo de área considerable.
Debido a la diferencia entre las áreas hidráulicas y al accionamiento repetido de la bomba, una fuerza relativamente moderada aplicada por el operador puede levantar una masa considerable. El pistón principal se desplaza lentamente porque necesita recibir un volumen suficiente de líquido para aumentar su carrera.
Las válvulas de retención permiten que el fluido avance en la dirección prevista y evitan que la carga haga retroceder inmediatamente el líquido hacia la bomba. Para bajar el vehículo se abre de manera controlada una vía de retorno que permite que el fluido regrese hacia el depósito.
Aunque la hidráulica permite desarrollar fuerzas elevadas, un gato nunca debe considerarse por sí solo un soporte seguro para trabajar debajo de un automóvil. Para realizar reparaciones es necesario utilizar los dispositivos de soporte especificados para esa operación, ya que una pérdida de presión, una fuga o una falla mecánica puede provocar el descenso de la carga.
Limitaciones reales
El modelo ideal supone un líquido prácticamente incompresible, componentes rígidos, ausencia de fugas y pérdidas por fricción despreciables. Un sistema real se aparta inevitablemente de esas condiciones.
La viscosidad genera resistencia cuando el líquido circula por tubos y pasos estrechos. Los sellos producen fricción, las mangueras pueden expandirse ligeramente bajo presión y los componentes metálicos también experimentan deformaciones microscópicas.
La temperatura modifica la viscosidad y otras características físicas del fluido. Asimismo, una fuga externa reduce la cantidad de líquido disponible, mientras que una fuga interna puede permitir que el fluido pase entre cámaras que deberían permanecer hidráulicamente separadas.
Las diferencias de altura también pueden modificar la presión debido al peso de la columna de líquido. Por eso, en un análisis riguroso no debe afirmarse simplemente que todos los puntos de un circuito poseen siempre exactamente la misma presión. El principio establece que una variación de presión aplicada externamente se transmite a través del fluido, mientras que otros fenómenos físicos pueden superponerse a esa presión.
Importancia en mecánica automotriz
Comprender esta ley permite interpretar correctamente numerosos diagnósticos. Un pedal de freno que se hunde, una pinza que no desarrolla suficiente fuerza, un embrague que no desacopla o un elevador incapaz de mantener una carga pueden analizarse considerando cómo se genera, transmite y transforma la presión dentro del circuito.
También permite evitar una confusión frecuente: presión y fuerza no son equivalentes. Dos actuadores pueden recibir aproximadamente la misma presión hidráulica y generar fuerzas diferentes si sus pistones poseen áreas distintas.
Esta relación constituye precisamente una de las mayores ventajas de la hidráulica. La presión puede conducirse por tuberías hacia diferentes puntos y transformarse en fuerzas adaptadas a cada actuador mediante la selección de sus superficies efectivas.
El principio formulado a partir de los estudios de Blaise Pascal durante el siglo XVII continúa presente en tecnologías mecánicas actuales. Desde un sencillo gato de taller hasta un sistema de frenos controlado electrónicamente, la relación entre presión, fuerza y área sigue siendo indispensable para comprender cómo un líquido puede convertirse en un medio preciso y eficaz de transmisión de energía mecánica.
Referencias
Pascal’s Principle and Hydraulics – OpenStax, Rice University https://openstax.org/books/university-physics-volume-1/pages/14-3-pascals-principle-and-hydraulics
Pascal’s Principle – OpenStax, Rice University https://openstax.org/books/college-physics-2e/pages/11-5-pascals-principle
Pascal’s Principle and Hydraulics – NASA Glenn Research Center https://www.grc.nasa.gov/www/k-12/WindTunnel/Activities/Pascals_principle.html
NIST Guide to the SI, Chapter 4: The Two Classes of SI Units and the SI Prefixes – National Institute of Standards and Technology https://www.nist.gov/pml/special-publication-811/nist-guide-si-chapter-4-two-classes-si-units-and-si-prefixes
NIST Guide to the SI, Appendix B.9: Factors for Units Listed by Kind of Quantity or Field of Science – National Institute of Standards and Technology https://www.nist.gov/pml/special-publication-811/nist-guide-si-appendix-b-conversion-factors/nist-guide-si-appendix-b9
SI Brochure: The International System of Units – Bureau International des Poids et Mesures https://www.bipm.org/en/publications/si-brochure/
Brake Fluid Solutions for Car – Brembo https://www.brembo.com/en/solutions/for-your-car/brake-fluid-car
The Brembo Brake Master Cylinder Revolution – Brembo https://www.brembo.com/en/news-archive/brembo-brake-master-cylinder
A Brief History of the Radial Master Cylinder – Brembo https://www.brembo.com/en/news-archive/history-radial-master-cyclinder-brembo-brakes
