Alternador

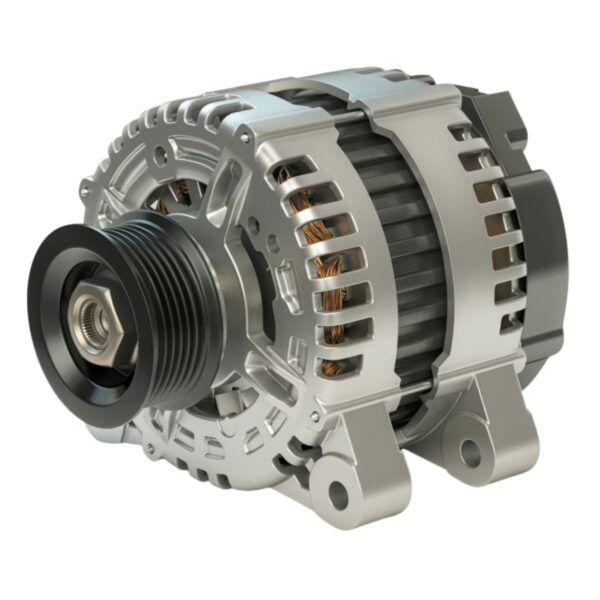

El alternador automotriz es el componente encargado de generar la energía eléctrica que necesita el vehículo mientras el motor de combustión está funcionando. Su trabajo consiste en transformar una parte del movimiento mecánico del motor en electricidad, alimentar los sistemas eléctricos y electrónicos y reponer la energía que la batería utilizó durante el arranque.

Es importante diferenciar claramente la función de estos dos componentes. La batería almacena energía mediante reacciones químicas y puede entregarla cuando el motor está detenido. El alternador, en cambio, no almacena energía. Solo puede generarla mientras recibe movimiento. Una comparación sencilla sería considerar la batería como un depósito de agua y el alternador como una bomba accionada por el motor. El depósito permite disponer de una reserva antes de que la bomba comience a trabajar, pero una vez que el sistema está funcionando, la bomba debe abastecer el consumo y recuperar lo utilizado.

Cuando el conductor acciona el arranque, la batería alimenta el motor de arranque, las unidades electrónicas, el sistema de encendido o los calentadores diésel y otros circuitos necesarios. Después de que el motor comienza a funcionar, el alternador debe producir suficiente electricidad para mantener activos esos consumidores y, al mismo tiempo, devolver a la batería la energía gastada. Por ello, el alternador forma parte de un sistema de carga en el que también intervienen la batería, las conexiones eléctricas, la correa, los fusibles, los módulos de control y los consumidores del vehículo.

Función

El alternador aprovecha el giro del motor para producir electricidad mediante el principio de inducción electromagnética. Dicho de forma sencilla, cuando un campo magnético cambia cerca de un conductor eléctrico, puede provocar el movimiento de electrones dentro de ese conductor. Ese movimiento constituye una corriente eléctrica.

En el interior del alternador existe una parte que produce un campo magnético y otra que contiene conductores enrollados. Al girar el campo magnético frente a esos conductores, se genera electricidad. El sistema no necesita crear energía desde cero, sino convertir una forma de energía en otra. La energía química liberada por el combustible mueve los pistones, el cigüeñal transmite ese movimiento a una correa y la correa hace girar el alternador. Finalmente, parte de esa energía mecánica se transforma en energía eléctrica.

La producción del alternador debe adaptarse a las necesidades del vehículo. No requiere la misma corriente un automóvil con las luces apagadas y el ventilador detenido que otro con faros, desempañador, electroventiladores, sistema de audio, calefacción de asientos y múltiples módulos electrónicos funcionando. El alternador debe responder a esos cambios sin permitir que el voltaje aumente o disminuya fuera de límites seguros.

Movimiento

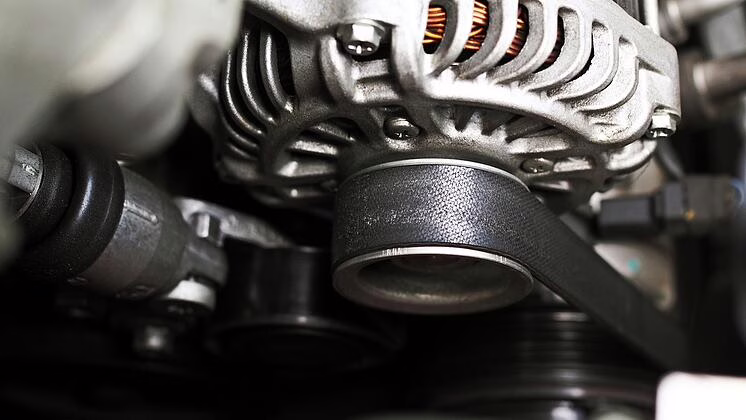

El giro llega al alternador a través de la correa de accesorios, también llamada correa auxiliar o correa serpentina, según su diseño. Esta correa recibe movimiento desde una polea instalada en el cigüeñal y lo transmite a la polea del alternador. En muchos motores también mueve otros elementos, como el compresor del aire acondicionado, la bomba de dirección hidráulica o ciertas bombas de refrigeración.

La relación de tamaños entre la polea del cigüeñal y la polea del alternador permite que el alternador gire más rápido que el motor. Esto es necesario porque su capacidad de generación depende, entre otros factores, de la velocidad de rotación. Incluso cuando el motor permanece en ralentí, el alternador debe alcanzar una velocidad suficiente para alimentar los consumidores básicos.

La correa debe conservar una tensión correcta. Si se encuentra demasiado floja, desgastada, contaminada o con su superficie deteriorada, puede deslizar sobre la polea. En ese caso, el motor gira, pero una parte de ese movimiento no llega correctamente al alternador. Es parecido a intentar mover una máquina con una correa que patina: existe movimiento en el impulsor, pero el elemento accionado no alcanza la velocidad necesaria.

Una correa deslizante puede producir una generación insuficiente, especialmente cuando aumenta la demanda eléctrica. El alternador ofrece mayor resistencia mecánica cuando debe producir más corriente, por lo que una correa que aparentemente funciona sin consumidores importantes puede comenzar a patinar al encender luces, ventiladores o sistemas de calefacción eléctrica.

La tensión tampoco debe ser excesiva. Una correa demasiado ajustada aumenta la carga sobre los rodamientos del alternador y sobre otros componentes accionados por ella. Por esta razón, el tensor automático, las poleas guía, la alineación y el estado de la polea del alternador también influyen en el funcionamiento del sistema de carga.

Rotor

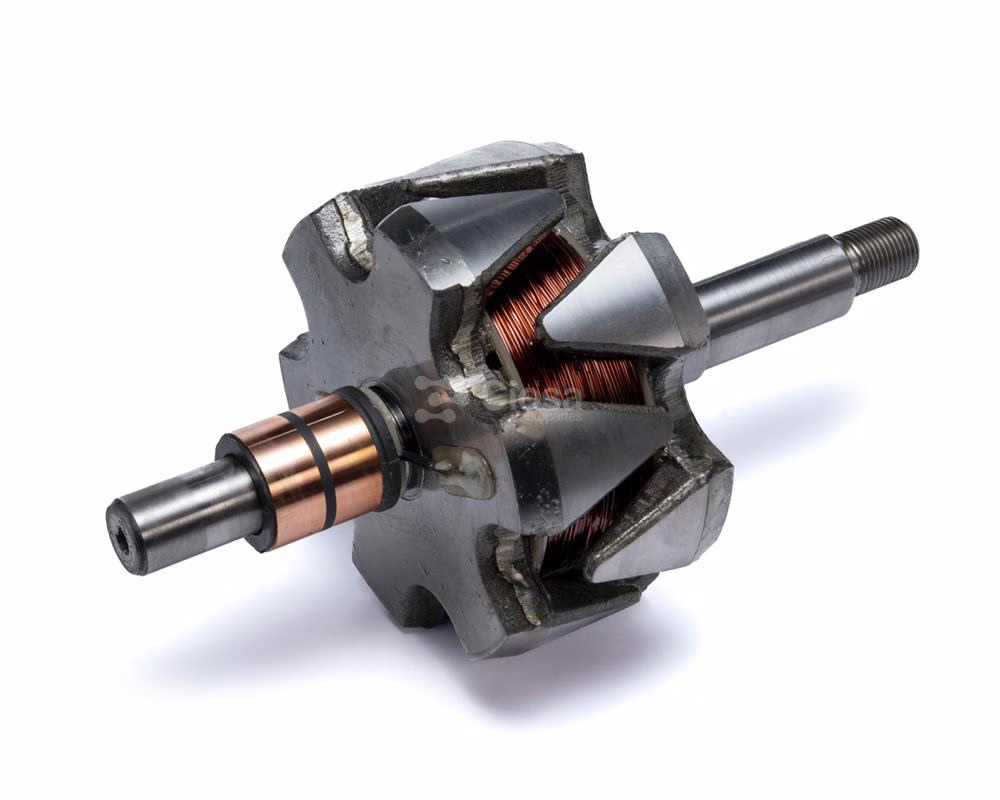

El rotor es la parte giratoria del alternador. Se encuentra unido al eje y gira junto con la polea. Su función es crear un campo magnético que cambia continuamente de posición frente a los devanados del estator.

En muchos alternadores convencionales, el rotor actúa como un electroimán. Para producir su campo magnético necesita recibir una pequeña corriente eléctrica denominada corriente de excitación. Esta corriente circula por el devanado del rotor y genera polos magnéticos norte y sur.

Cuando el rotor gira, sus polos pasan repetidamente frente a los conductores del estator. Desde el punto de vista de esos conductores, el campo magnético cambia de dirección y de intensidad de manera continua. Este cambio es el que permite inducir corriente eléctrica.

La corriente de excitación suele llegar al rotor mediante escobillas y anillos rozantes. Los anillos giran con el eje, mientras que las escobillas permanecen fijas y mantienen contacto eléctrico con ellos. En otros diseños, especialmente en determinadas aplicaciones de servicio pesado, se utilizan sistemas sin escobillas para mejorar la durabilidad.

La intensidad del campo magnético depende de la corriente que circula por el rotor. Si aumenta la excitación, el campo se vuelve más intenso y el alternador puede generar más energía. Si disminuye, también se reduce su producción. Esta característica permite que el regulador controle el alternador sin necesidad de modificar directamente la velocidad del motor.

Estator

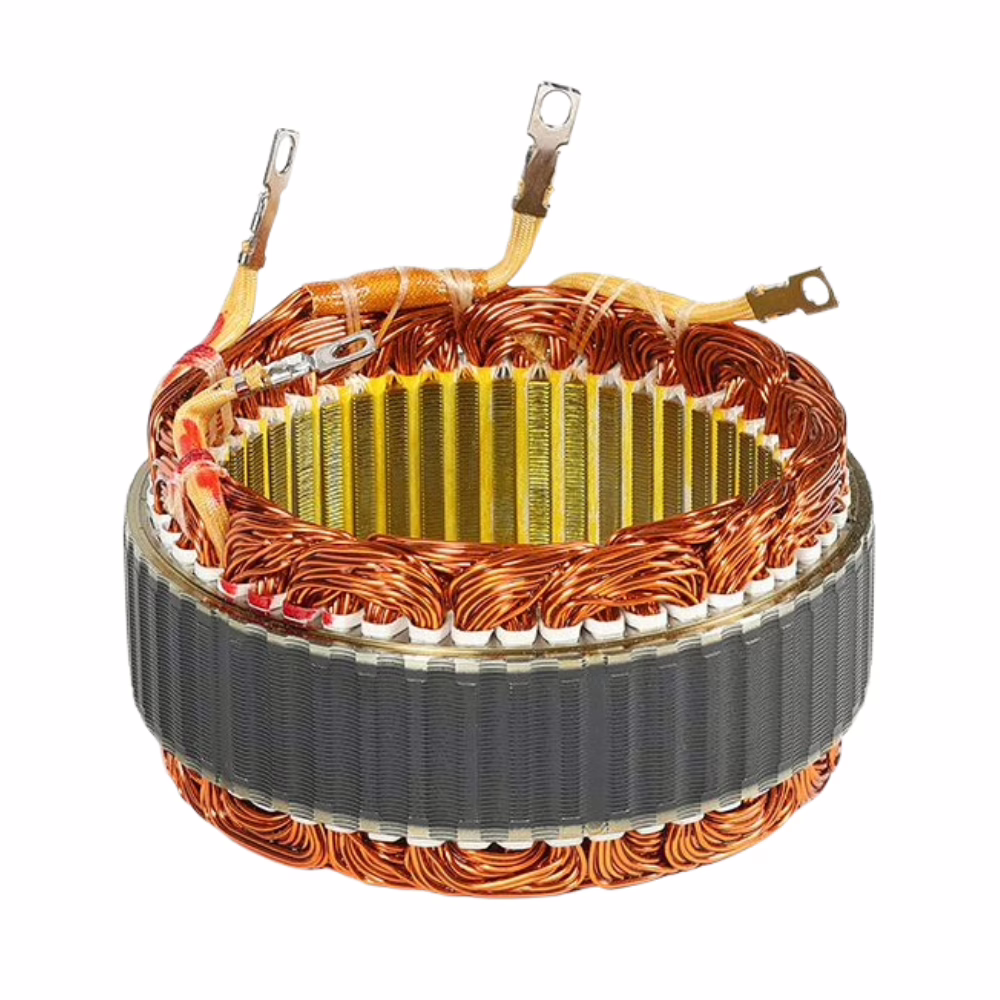

El estator permanece fijo dentro de la carcasa y rodea al rotor. Contiene devanados de cobre distribuidos alrededor de un núcleo metálico. Estos devanados son los conductores en los que se induce la corriente cuando el campo magnético del rotor gira frente a ellos.

El nombre estator proviene precisamente de su condición estacionaria. Aunque no se mueve, es el lugar donde se produce la mayor parte de la energía eléctrica útil del alternador. El rotor aporta el campo magnético móvil y el estator recibe ese cambio magnético para convertirlo en corriente.

Normalmente, el estator posee tres grupos de devanados colocados con una separación determinada. Esta disposición genera corriente alterna trifásica, que permite obtener una producción más uniforme y eficiente que la que se conseguiría con un solo devanado.

El alambre de cobre del estator se encuentra recubierto por un aislamiento. Ese aislamiento impide que las vueltas del devanado se unan eléctricamente entre sí o entren en contacto con la carcasa. La temperatura excesiva, la contaminación, la vibración o el envejecimiento pueden deteriorar esa protección y reducir la capacidad de generación.

El estator también produce calor debido al paso de corriente. Por ello, el alternador utiliza ventiladores internos o externos y una carcasa con aberturas que permiten la circulación de aire. Una temperatura elevada aumenta la resistencia eléctrica de los devanados y somete a esfuerzo a los diodos, al regulador y al aislamiento interno.

Diodos

La electricidad inducida en el estator cambia periódicamente de dirección, por lo que se genera inicialmente como corriente alterna. Sin embargo, la batería y la mayoría de los sistemas eléctricos del vehículo trabajan con corriente continua, en la que la polaridad debe mantenerse estable.

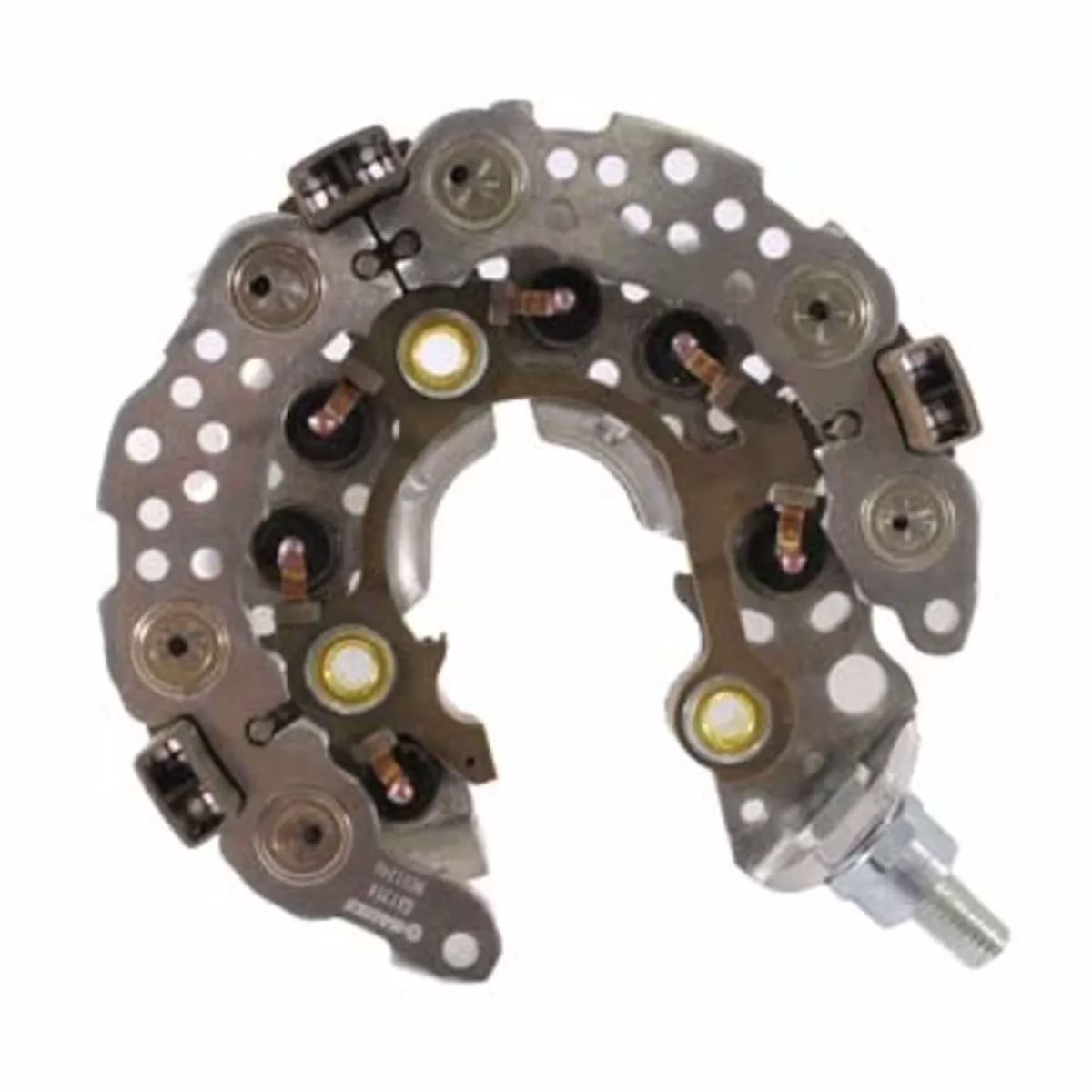

Para realizar esta conversión, el alternador incorpora un puente rectificador formado por diodos. Un diodo funciona de manera semejante a una válvula de paso eléctrico: permite que la corriente circule principalmente en una dirección y bloquea el sentido contrario.

Al organizar varios diodos dentro del rectificador, las porciones positivas y negativas de la corriente generada por las tres fases del estator se ordenan para obtener una salida de polaridad continua. El resultado no es una línea perfectamente uniforme, pero sí una corriente adecuada para cargar la batería y alimentar el sistema eléctrico.

La batería también ayuda a suavizar las pequeñas variaciones de la salida rectificada. Puede compararse con un depósito conectado a una bomba que entrega impulsos: el depósito absorbe parte de esas variaciones y permite que el suministro hacia el resto del sistema sea más estable.

Los diodos deben soportar corrientes elevadas y temperaturas importantes. Si uno se abre, deja de participar una parte del proceso de rectificación y disminuye la capacidad de producción. Si queda en cortocircuito, puede permitir circulación indebida de corriente y generar calentamiento, descarga de la batería o alteraciones eléctricas.

Regulación

El alternador gira a velocidades muy diferentes porque las revoluciones del motor cambian constantemente. Además, la cantidad de consumidores conectados varía durante la conducción. Sin algún tipo de control, la tensión podría aumentar demasiado a altas revoluciones o resultar insuficiente cuando existe mucha demanda.

El regulador de voltaje mantiene la tensión dentro de un rango adecuado controlando principalmente la corriente de excitación del rotor. Cuando detecta que el voltaje es demasiado bajo, aumenta la excitación para fortalecer el campo magnético y elevar la producción. Cuando la tensión se aproxima al límite establecido, reduce la excitación.

Este proceso ocurre de manera rápida y continua. El regulador no mantiene siempre una excitación fija, sino que la modifica según las condiciones. Puede compararse con una persona que regula una llave de agua para mantener constante la presión, aunque cambie el consumo en distintas partes del edificio.

En sistemas tradicionales, el regulador funciona principalmente dentro del alternador. En vehículos modernos, la unidad de control del motor o un módulo de gestión energética puede solicitar diferentes niveles de carga. Estos sistemas consideran factores como la temperatura, el estado de la batería, la demanda eléctrica, la desaceleración del vehículo y las estrategias de reducción de consumo.

La regulación moderna explica por qué el voltaje no siempre permanece inmóvil en un único valor. Dependiendo del diseño, puede elevarse para recuperar la batería, disminuir cuando la demanda es baja o modificarse según la temperatura. Por ello, una lectura debe compararse con las especificaciones y la estrategia de control del vehículo evaluado.

Voltaje

Con el motor funcionando, un sistema de carga convencional en buenas condiciones suele trabajar cerca de 14 voltios. En muchos vehículos pueden observarse valores aproximados entre 13,5 y 14,8 voltios, aunque el rango exacto depende del fabricante, la temperatura, la velocidad del alternador, el estado de la batería y la carga eléctrica conectada.

El voltaje del alternador debe ser superior al voltaje de reposo de la batería para que pueda ingresar corriente hacia ella. Si ambos tuvieran exactamente la misma tensión, no existiría el impulso eléctrico necesario para recargarla. Sin embargo, la tensión no puede elevarse sin control, porque una carga excesiva puede calentar la batería, provocar gasificación y dañar componentes electrónicos.

La medición de voltaje es útil, pero no describe por sí sola toda la capacidad del sistema. Un alternador puede mostrar cerca de 14 voltios cuando casi no hay consumidores conectados y no ser capaz de mantener ese valor cuando aumenta la demanda. En ese caso, produce tensión, pero no suficiente corriente de salida.

Puede compararse con una red de agua que muestra buena presión con las llaves cerradas, pero pierde presión cuando se abren varias al mismo tiempo. La lectura sin carga parece correcta, aunque la capacidad real del sistema sea insuficiente.

También pueden existir caídas de voltaje en los cables y conexiones. El alternador podría generar correctamente en su terminal de salida, pero una conexión oxidada, un cable dañado o una masa deficiente impedirían que toda esa energía llegara a la batería y a los consumidores.

Correa

La condición de la correa debe evaluarse como parte del sistema completo. No basta con comprobar que está instalada. Debe transmitir el movimiento sin deslizamiento, permanecer alineada y trabajar con la tensión prevista por el fabricante.

Cuando la superficie de la correa pierde adherencia, la polea puede girar más rápido que ella. En esas condiciones, el alternador reduce su velocidad y también su capacidad de producir corriente. El problema suele ser más evidente en ralentí, durante el arranque en frío o cuando se conectan consumidores de alta potencia.

Algunos alternadores modernos utilizan una polea de rueda libre o una polea desacopladora. Este mecanismo permite absorber ciertas variaciones de velocidad y vibraciones torsionales producidas por el motor. Si se bloquea o pierde su capacidad de desacoplamiento, puede alterar el recorrido de la correa, generar vibraciones y someter al tensor a movimientos anormales.

La inspección del sistema de arrastre debe considerar la correa, el tensor, los rodamientos, las poleas guía y la alineación. Un alternador correctamente reparado no funcionará de manera adecuada si el movimiento que recibe es irregular o insuficiente.

Testigo

El símbolo con forma de batería ubicado en el tablero suele llamarse testigo de batería, pero técnicamente funciona como indicador del sistema de carga. Cuando se ilumina al dar contacto antes de arrancar, confirma que el circuito de advertencia está activo. Después de que el motor comienza a funcionar y el alternador produce correctamente, el testigo debe apagarse.

Si permanece encendido con el motor en marcha, indica que existe una diferencia anormal en el circuito o que el sistema no está cargando como se espera. Esto no demuestra automáticamente que la batería sea el componente defectuoso.

La causa puede estar relacionada con el alternador, el regulador, la correa, los cables, las conexiones, un fusible principal, el circuito de excitación o la comunicación con los módulos de control. Por esta razón, cambiar la batería únicamente porque aparece su símbolo en el tablero puede conducir a una reparación incorrecta.

En algunos sistemas modernos, el mismo indicador puede ser controlado por una unidad electrónica que supervisa distintos parámetros. Incluso puede encenderse cuando el alternador genera electricidad, pero la producción no coincide con la solicitada por el módulo de gestión.

El testigo debe interpretarse como una advertencia sobre el equilibrio energético del vehículo. Si el alternador deja de alimentar el sistema, el motor puede continuar funcionando temporalmente gracias a la batería. Sin embargo, en ese momento el vehículo está consumiendo una reserva limitada que disminuye progresivamente.

Rizado

Después de la rectificación, la salida del alternador conserva pequeñas ondulaciones llamadas rizado eléctrico. Una cantidad reducida es normal porque la corriente continua obtenida proviene de varias ondas alternas rectificadas. La batería y los componentes de filtrado ayudan a suavizar estas variaciones.

Cuando uno o más diodos se dañan, el patrón de rectificación pierde uniformidad y el rizado puede aumentar. La tensión promedio medida con un multímetro podría parecer aceptable, pero la señal eléctrica contendría pulsaciones excesivas.

Esta condición demuestra nuevamente que una medición cercana a 14 voltios no siempre descarta un problema. El multímetro puede presentar un valor promedio y ocultar alteraciones rápidas. Para observarlas se puede utilizar la función de tensión alterna del instrumento, cuando el procedimiento del fabricante lo permite, o analizar la señal con un osciloscopio.

Un rizado excesivo puede reducir la capacidad de carga, generar interferencias y afectar módulos electrónicos sensibles. Los sistemas de audio pueden reproducir zumbidos, las comunicaciones entre unidades pueden volverse inestables y algunos sensores pueden recibir una alimentación menos limpia. Estos efectos no deben interpretarse de manera aislada, sino como consecuencia de una corriente continua mal rectificada.

El estado de la batería también influye en el resultado. Una batería desconectada, deteriorada o con alta resistencia interna puede suavizar menos las pulsaciones. Por ello, la evaluación del rizado debe considerar simultáneamente el alternador, el rectificador, la batería y las conexiones principales.

Corriente

Todo alternador posee una capacidad máxima de corriente expresada en amperios. Esa cifra indica cuánto puede entregar bajo determinadas condiciones, pero no significa que produzca siempre ese valor. El alternador genera únicamente la corriente que requiere el sistema, dentro de su capacidad disponible.

Cuando se conectan más consumidores, aumenta la demanda. El regulador fortalece el campo del rotor y el alternador requiere mayor esfuerzo mecánico para producir electricidad. Esa resistencia adicional es transmitida al motor a través de la correa. En términos simples, generar más electricidad exige más trabajo mecánico.

La producción máxima tampoco está disponible necesariamente en ralentí. La capacidad de salida aumenta con la velocidad del rotor hasta alcanzar el rango previsto por el diseño. Un alternador puede ser capaz de entregar una corriente elevada a revoluciones medias y producir bastante menos cuando el motor se encuentra girando lentamente.

La temperatura también afecta su rendimiento. Un alternador caliente suele entregar menos corriente que uno frío, porque aumenta la resistencia de los devanados y el regulador puede limitar la producción para proteger los componentes. Los ventiladores internos y el flujo de aire alrededor de la carcasa son esenciales para controlar ese calor.

Esta relación entre corriente, velocidad y temperatura explica por qué una prueba basada únicamente en voltaje puede resultar incompleta. Para conocer la capacidad real debe observarse cómo responde el sistema cuando trabaja bajo una carga eléctrica representativa.

Conexiones

La energía generada debe salir del alternador por un cable de alta corriente, pasar por fusibles o enlaces de protección y llegar a la batería y a la red eléctrica del vehículo. El retorno se realiza mediante la carcasa del alternador, el bloque del motor, las correas de masa y el borne negativo de la batería.

Cada una de esas uniones debe presentar muy poca resistencia. Una conexión floja u oxidada puede actuar como una restricción. Cuando circula una corriente pequeña, el efecto puede ser difícil de notar. Cuando el sistema demanda decenas o cientos de amperios, la caída de voltaje se vuelve importante y la unión puede calentarse.

Por esta razón, medir directamente en el terminal del alternador y obtener un valor correcto no garantiza que la batería reciba la misma tensión. Deben considerarse las pérdidas en el trayecto positivo y en el retorno de masa.

Las pruebas de caída de voltaje permiten evaluar esas pérdidas mientras el circuito está trabajando. Esta forma de medición es más útil que observar únicamente la continuidad con el vehículo apagado, porque una conexión parcialmente restringida puede mostrar continuidad y aun así impedir el paso de una corriente elevada.

Equilibrio

El sistema eléctrico permanece estable cuando la energía generada por el alternador cubre el consumo del vehículo y permite recuperar la batería. Si la demanda supera temporalmente la capacidad disponible, la batería ayuda a complementar la alimentación. Si esa situación continúa durante mucho tiempo, la reserva de la batería disminuye.

Un vehículo con numerosos accesorios eléctricos puede exigir más de lo que el alternador produce en ralentí. En ese momento, el voltaje puede bajar y parte de la corriente proviene de la batería. Al aumentar las revoluciones, el alternador puede recuperar capacidad y volver a cubrir la demanda.

El alternador no debe analizarse como un componente aislado. Su funcionamiento depende del movimiento recibido, la intensidad del campo magnético, la integridad de los devanados, la rectificación de los diodos, la regulación electrónica, la temperatura y la calidad de las conexiones.

Comprender esta cadena permite interpretar correctamente una situación frecuente: un sistema puede mostrar un voltaje aparentemente normal y, sin embargo, no funcionar bien. El alternador podría carecer de capacidad de corriente, tener un diodo dañado, recibir un giro insuficiente por deslizamiento de la correa o perder parte de su energía en cables y masas resistentes. Una evaluación completa debe relacionar la tensión, la corriente, el rizado, la velocidad y la carga eléctrica, porque la verdadera función del alternador no es simplemente producir un número en el multímetro, sino mantener alimentado y estable todo el sistema eléctrico mientras el motor está en funcionamiento.
