Sistema de encendido

El sistema de encendido de un motor de combustión interna de encendido provocado es el conjunto electromagnético, electrónico y electroquímico encargado de iniciar la combustión mediante una descarga eléctrica controlada entre los electrodos de una bujía. Su función consiste en convertir la energía disponible en el sistema eléctrico de baja tensión del vehículo en un pulso de varios kilovoltios, capaz de ionizar la mezcla comprimida y formar un núcleo de llama en un instante angular cuidadosamente determinado.

La descarga no debe entenderse como una simple corriente que salta entre dos piezas metálicas. Antes de que aparezca la chispa, el gas situado entre los electrodos se comporta como un aislante dieléctrico. La bobina debe elevar la diferencia de potencial hasta que el campo eléctrico supere la rigidez dieléctrica local, libere electrones, acelere portadores de carga e inicie una avalancha de ionización. Solo entonces el espacio gaseoso se transforma transitoriamente en un canal conductor de plasma.

El sistema debe repetir este proceso bajo condiciones que cambian en cada ciclo. La presión del cilindro, la temperatura, la relación aire-combustible, el movimiento turbulento, la composición de los gases residuales y la separación de los electrodos modifican la tensión necesaria para producir la ruptura. Simultáneamente, la electrónica debe limitar la corriente primaria para impedir que la bobina transforme una cantidad excesiva de energía eléctrica en calor.

La ingeniería del encendido reúne, por tanto, la ley de Faraday, la inducción mutua, la saturación magnética, la resistencia dieléctrica, la conducción en plasmas, la transferencia térmica y la cinética química de la combustión. Su propósito no es producir la chispa más grande posible, sino entregar la energía suficiente, en el lugar correcto y durante el intervalo adecuado, con la menor disipación y degradación de materiales compatible con la estabilidad de la llama.

Fundamentos energéticos del encendido

La batería y el alternador trabajan en un dominio de baja tensión, normalmente cercano a 12 o 14 voltios. Esta magnitud resulta insuficiente para atravesar el espacio gaseoso de una bujía sometida a la presión de compresión. La bobina de encendido actúa como un transformador pulsante que almacena temporalmente energía en un campo magnético y la libera a una tensión mucho más elevada.

La bobina contiene un devanado primario de pocas vueltas y conductor relativamente grueso, enrollado alrededor de un núcleo ferromagnético. El devanado secundario posee miles de vueltas de alambre fino y comparte el flujo magnético generado por el primario. La relación de espiras contribuye a elevar la tensión, pero la descarga depende principalmente de la rapidez con que cambia el flujo magnético al interrumpirse la corriente primaria.

La energía almacenada antes de la descarga puede aproximarse mediante:

E = ½·L·I²

donde E es la energía magnética, L la inductancia primaria e I la corriente alcanzada al final del período de carga. Esta relación muestra que la energía crece con el cuadrado de la corriente. Duplicar la corriente idealmente cuadruplicaría la energía, pero también aumentaría de forma severa la disipación resistiva y acercaría el núcleo a la saturación.

La potencia transformada en calor dentro del cobre responde a:

P = I²·R

donde R representa la resistencia del devanado. El mismo término cuadrático que favorece el almacenamiento magnético penaliza térmicamente a la bobina. El sistema debe alcanzar suficiente corriente para producir una descarga robusta, pero interrumpirla antes de que el calentamiento del cobre, el transistor de potencia y la resina aislante supere sus límites.

La eficiencia tampoco es total. Parte de la energía se pierde en la resistencia de los devanados, en las corrientes parásitas del núcleo, en la histéresis magnética, en las capacidades internas, en el aislamiento y en los circuitos de limitación. La energía que finalmente llega a la bujía es menor que la acumulada inicialmente en el primario.

Dinámica de inducción electromagnética

La inducción queda descrita por la ley de Faraday:

e = −N·dΦ/dt

La fuerza electromotriz inducida e depende del número de espiras N y de la rapidez con que cambia el flujo magnético Φ. El signo negativo expresa la ley de Lenz: la tensión inducida adopta una polaridad que se opone a la variación que la produce.

Mientras el transistor de potencia conecta el devanado primario a masa, la corriente aumenta progresivamente. Debido a la inductancia, no puede alcanzar su valor final de manera instantánea. En una aproximación lineal, su evolución en un circuito RL puede expresarse como:

I(t) = V/R · [1 − e^(−tR/L)]

Al comienzo de la carga, la variación de corriente es rápida; después se aproxima asintóticamente al límite definido por la tensión y la resistencia. Durante este intervalo se forma el campo magnético alrededor de los devanados y dentro del núcleo de hierro.

Cuando la ECU o el módulo de encendido ordena la chispa, el transistor interrumpe bruscamente la conexión a masa. La corriente primaria intenta continuar circulando porque la inductancia se opone a cambios instantáneos. El campo magnético comienza a colapsar y genera una fuerza electromotriz de polaridad opuesta.

Cuanto más rápido es el colapso, mayor es el valor de dΦ/dt y, por consiguiente, mayor es la tensión inducida. En el circuito primario puede aparecer un pico reactivo de varios cientos de voltios, frecuentemente situado en una región aproximada de 300 a 400 V según la bobina, el transistor, la corriente y el circuito de limitación. El devanado secundario multiplica esta transformación y puede desarrollar decenas de kilovoltios.

El pico primario observado en un oscilograma no es una tensión suministrada por la batería. Es la reacción inductiva de la bobina frente al corte de corriente. Su forma contiene información sobre la rapidez de conmutación, el acoplamiento entre devanados, la energía almacenada y la respuesta del circuito secundario.

La tensión secundaria continúa aumentando hasta encontrar una trayectoria conductora. Si la mezcla rompe su aislamiento a 12 kV, la descarga comienza aproximadamente en ese nivel aunque la bobina sea capaz de producir 30 kV. La bobina no entrega permanentemente su máxima tensión nominal; genera la tensión requerida por la carga hasta alcanzar sus límites físicos.

Una vez ionizado el espacio, la resistencia eléctrica del canal disminuye abruptamente. La tensión cae desde el pico de ruptura hasta un nivel de mantenimiento mucho menor. La corriente continúa atravesando el plasma mientras la energía almacenada sostenga el arco. En el oscilograma secundario aparecen así una línea de disparo elevada, una región de combustión o spark line y oscilaciones finales producidas por el intercambio de energía entre inductancias y capacidades.

Tiempo de carga y saturación magnética

El intervalo durante el cual el transistor permite circular corriente por el primario se denomina dwell. Puede expresarse en milisegundos o en grados de giro, aunque los sistemas electrónicos modernos lo calculan principalmente en función del tiempo disponible, la tensión de batería, la temperatura y las características de la bobina.

Un dwell insuficiente interrumpe la carga antes de que la corriente alcance el valor necesario. La energía E = ½LI² disminuye y la chispa dispone de menor capacidad para perforar mezclas densas o sostener el arco. Un dwell excesivo tampoco produce un beneficio ilimitado.

El núcleo ferromagnético incrementa la inductancia al concentrar el flujo. Sin embargo, su capacidad para magnetizarse no es infinita. A medida que aumenta la corriente, el material se aproxima a la saturación magnética. En esa región, un incremento adicional de corriente produce un aumento cada vez menor del flujo.

Una vez saturado el núcleo, prolongar el dwell ya no almacena energía magnética con la misma eficiencia. La corriente continúa generando pérdidas I²R en el cobre y calor en el transistor. La energía eléctrica adicional se convierte principalmente en temperatura.

El devanado está encapsulado en resinas epoxi o materiales aislantes que deben soportar vibración, alta tensión y ciclos térmicos. Una exposición prolongada a temperaturas excesivas puede degradar el aislamiento, producir microfisuras, modificar la rigidez dieléctrica y favorecer descargas internas. La gestión matemática del dwell no es, por tanto, un refinamiento opcional, sino una condición indispensable para la supervivencia del conjunto.

La ECU aumenta el tiempo de carga cuando la tensión de batería cae, como ocurre durante el arranque, porque la corriente crece más lentamente. Cuando la tensión del alternador es elevada, reduce el dwell para evitar sobrecorriente. Los módulos modernos pueden medir directamente la corriente primaria y limitarla mediante control electrónico, compensando las variaciones de resistencia causadas por la temperatura.

A altas revoluciones, el intervalo disponible entre encendidos disminuye. Una arquitectura con una sola bobina debe cargar y descargar el mismo núcleo repetidamente, mientras un sistema COP dispone de una bobina para cada cilindro y cuenta con más tiempo entre eventos. Esta distribución permite incrementar la energía disponible sin exigir frecuencias extremas a un único transformador.

Arquitectura electrónica del encendido

Los sistemas iniciales utilizaban contactos mecánicos para interrumpir la corriente primaria. El distribuidor asignaba la alta tensión a cada cilindro y sincronizaba el instante mediante mecanismos centrífugos y de vacío. La erosión de los contactos, la variación de dwell y las pérdidas en la tapa limitaban la precisión.

La sustitución de los contactos por transistores permitió conmutar corrientes mayores sin desgaste mecánico. Posteriormente, la ECU asumió el cálculo del avance a partir de la posición del cigüeñal, la carga, la temperatura, la detonación y otros parámetros.

En las primeras generaciones electrónicas, el transistor de potencia o ignitor podía encontrarse dentro de la ECU o en un módulo externo. La etapa debía conducir varios amperios y soportar el pico inductivo del primario. Su funcionamiento producía calor y exigía pistas, disipadores y conexiones capaces de transportar corrientes elevadas.

Las bobinas COP modernas suelen incorporar el transistor en la parte superior del propio conjunto. Esta integración reduce la longitud del circuito primario de alta corriente, disminuye la carga térmica y eléctrica sobre la tarjeta principal de la ECU y mejora el control de interferencias electromagnéticas. La unidad envía una señal lógica de baja corriente, mientras el ignitor local gobierna directamente el devanado.

El traslado no elimina el problema térmico, sino que cambia su ubicación. La electrónica queda situada sobre la culata, expuesta a temperaturas, vibración y ciclos severos. La cabeza de la bobina debe disipar el calor del transistor mientras el cuerpo inferior soporta la proximidad de la cámara. El encapsulado, los materiales y la geometría se diseñan como una unidad térmica y dieléctrica.

La arquitectura COP elimina cables largos de alta tensión y reduce las pérdidas capacitivas. También permite controlar individualmente el dwell, la energía y, en determinados sistemas, la corriente iónica de cada cilindro. Su proximidad a la bujía acorta la trayectoria secundaria, aunque aumenta la exposición de la bobina a calor, aceite y contaminación del pozo.

Resistencia dieléctrica y termodinámica de cámara

Antes de la descarga, la mezcla gaseosa impide el paso de corriente. Para iniciar la chispa, el campo eléctrico entre los electrodos debe acelerar electrones libres hasta que sus colisiones ionicen otras moléculas. Se establece entonces una reacción en cadena o avalancha de Townsend.

La tensión de ruptura depende de la naturaleza del gas, la presión, la temperatura, la distancia entre electrodos y la geometría del campo. La ley de Paschen describe la relación entre la tensión de ruptura y el producto de la presión por la distancia para gases y geometrías idealizadas.

Dentro del cilindro, el comportamiento resulta más complejo porque la mezcla contiene combustible, oxígeno, nitrógeno, gases residuales y gotas; además, se encuentra sometida a turbulencia y gradientes térmicos. Sin embargo, dentro del rango operativo del motor, el aumento de presión y densidad suele elevar la tensión necesaria para iniciar la descarga.

Durante la compresión, más moléculas ocupan el espacio entre los electrodos. El electrón acelerado recorre una distancia libre menor antes de colisionar, por lo que se necesita un campo más intenso para sostener la avalancha. Esta es la razón por la que una bujía puede descargar fácilmente a presión atmosférica y exigir un voltaje mucho mayor dentro de un cilindro bajo carga.

La temperatura produce efectos simultáneos. Al aumentar, reduce la densidad para una misma presión y puede facilitar ciertos procesos de ionización, pero también modifica la composición, la vaporización y la cinética química. La relación aire-combustible influye porque una mezcla extremadamente rica o pobre ofrece una estructura molecular y una conductividad diferentes.

La energía requerida no termina con la ruptura. Después de crear el plasma, el sistema debe sostenerlo el tiempo suficiente para formar un núcleo de llama capaz de superar las pérdidas de calor hacia los electrodos y el gas circundante. Una chispa eléctricamente visible no garantiza una combustión autosostenida.

Separación de electrodos y duración de la descarga

La separación o gap determina la longitud inicial del canal. Un espacio mayor expone la chispa a una mayor masa de mezcla y puede favorecer el desarrollo del núcleo de llama. Sin embargo, también eleva la tensión de ruptura.

La energía disponible en la bobina es finita. Si la separación aumenta hasta exigir una tensión próxima al límite del sistema, una proporción mayor de la energía se emplea durante la fase inicial de ruptura y en las pérdidas dieléctricas. Después de iniciarse el arco queda menos reserva para sostenerlo.

En un oscilograma, esta condición puede manifestarse como una línea de disparo elevada acompañada de un tiempo de quemado reducido. Si el umbral supera la capacidad de la bobina, el campo puede descargarse por otra ruta o no producir una chispa eficaz dentro del cilindro.

El tiempo de quemado no depende únicamente del gap. También varía con la energía almacenada, la composición de la mezcla, la presión, la turbulencia y la conductividad del plasma. Una mezcla rica puede mostrar un comportamiento diferente de una pobre, mientras los gases residuales pueden alterar la estabilidad del arco.

Reducir excesivamente la separación tampoco constituye una solución universal. El voltaje requerido disminuye, pero la chispa ocupa un volumen menor y los electrodos absorben una mayor proporción del calor del núcleo. Existe una separación óptima definida por la energía del sistema, la presión máxima, la geometría de cámara y la estrategia de combustión.

Sobrealimentación y densidad dieléctrica

En un motor sobrealimentado, la masa de aire admitida aumenta y la presión al final de la compresión puede ser considerablemente mayor que en un motor atmosférico. La mezcla densa ofrece una resistencia dieléctrica superior y exige más tensión para atravesar el mismo gap.

El lenguaje habitual describe esta condición como una chispa “soplada” por la presión del turbo. El fenómeno real combina varios efectos. La densidad eleva la tensión de ruptura, la turbulencia puede elongar y desplazar el plasma, y la elevada masa gaseosa incrementa las pérdidas térmicas del núcleo.

Si la bobina alcanza su límite antes de romper el aislamiento, la descarga puede encontrar una trayectoria externa o interna de menor resistencia. Si logra iniciar la chispa, la turbulencia intensa todavía puede enfriar el núcleo antes de que la reacción química se vuelva autosostenida.

Por esta razón, los motores altamente sobrealimentados pueden utilizar una separación menor. Cerrar el gap reduce la tensión de ruptura y aumenta el margen dieléctrico del sistema. La medida debe equilibrarse con la necesidad de conservar una exposición suficiente de la chispa a la mezcla.

El incremento de energía de bobina, el control avanzado del dwell, los electrodos finos y las descargas múltiples constituyen otras herramientas. Ninguna elimina la relación básica entre presión, separación y campo eléctrico.

Geometría de materiales conductores

El campo eléctrico no se distribuye uniformemente sobre un conductor curvo. Se concentra en regiones de radio pequeño, donde la densidad superficial de carga es mayor. Este comportamiento se conoce de manera general como efecto de puntas.

Un electrodo central fino crea un campo local más intenso para una misma diferencia de potencial. En consecuencia, puede iniciar la ionización con una tensión secundaria menor que la requerida por un electrodo ancho y romo.

La reducción del voltaje de ruptura no significa que la batería o el primario trabajen directamente con un voltaje inferior; la alimentación primaria continúa en el dominio de 12 a 14 V. Significa que la bobina necesita elevar menos su tensión secundaria antes de comenzar la descarga y puede realizar el evento con un menor requerimiento de energía almacenada o con mayor margen disponible.

Los electrodos extremadamente finos se calientan y erosionan con facilidad si se fabrican con metales convencionales. El iridio ofrece un punto de fusión elevado, resistencia a la oxidación y buena tolerancia a la erosión eléctrica, permitiendo fabricar puntas centrales de diámetros muy pequeños.

El platino también se utiliza en el electrodo central o en la masa para limitar el desgaste. La selección no persigue únicamente conductividad. Debe equilibrar resistencia térmica, erosión por arco, compatibilidad con soldadura, estabilidad dimensional y costo.

El electrodo de masa influye igualmente en el campo y en la propagación inicial. Diseños recortados, afinados o con metales preciosos reducen la sombra térmica y geométrica alrededor del núcleo. Sin embargo, cada reducción de sección modifica la capacidad para conducir calor hacia la carcasa.

Grado térmico de la bujía

El grado térmico describe la capacidad de la bujía para transferir calor desde su extremo expuesto hacia la culata. No representa la intensidad de la chispa ni la temperatura que la bujía genera por sí misma.

Una bujía caliente posee generalmente una nariz de aislador más larga. El calor debe recorrer una trayectoria mayor antes de alcanzar la carcasa y la culata, por lo que el extremo conserva una temperatura elevada. Una bujía fría utiliza una ruta térmica más corta y evacua energía con mayor rapidez.

La temperatura debe superar un umbral suficiente para reducir la acumulación de residuos, pero permanecer por debajo de la región donde el electrodo o el aislador se convierten en una fuente de ignición no controlada. Los fabricantes sitúan habitualmente la zona de autolimpieza cerca de 450 °C y advierten de riesgo de preignición al aproximarse o superar aproximadamente 900–950 °C.

En un motor turboalimentado de competición, la densidad de carga y el flujo térmico hacia la cámara son elevados. Instalar una bujía de grado excesivamente caliente retarda la conducción de calor sensible hacia la culata. No se trata técnicamente de calor latente, porque no existe necesariamente un cambio de fase; es energía térmica almacenada en la cerámica y los electrodos.

Si el extremo permanece incandescente, puede iniciar la combustión antes de la descarga programada. Esta preignición no debe confundirse con la detonación. En la preignición, la mezcla comienza a quemarse antes de la chispa debido a una superficie caliente. En la detonación, parte del gas final autoenciende después de iniciada la combustión normal y genera ondas de presión.

La preignición bajo alta carga es especialmente destructiva porque la presión se eleva mientras el pistón todavía asciende. El grado térmico debe seleccionarse según la potencia, la presión de sobrealimentación, el avance, la mezcla, la temperatura y el uso, no por la idea de que una bujía caliente produce una chispa más fuerte.

Polaridad y chispa perdida

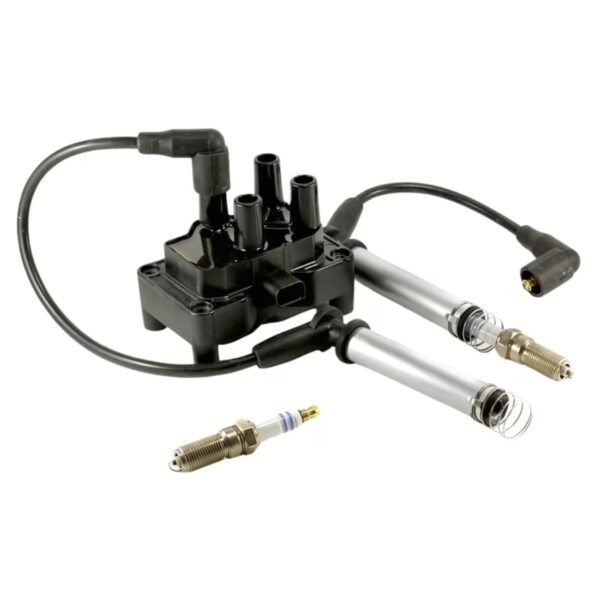

Los sistemas wasted spark utilizan una bobina secundaria para alimentar simultáneamente dos bujías correspondientes a cilindros emparejados. Uno se encuentra cerca del final de la compresión y requiere una chispa útil; el otro está terminando el escape y recibe una descarga sin función de encendido, denominada chispa perdida.

Las dos bujías forman parte de un circuito secundario en serie. La corriente sale de un extremo del devanado, atraviesa el gap de una bujía, circula por el bloque y cruza la segunda antes de regresar a la bobina.

Como consecuencia, las polaridades son opuestas. En una bujía, el electrodo central es negativo respecto de la masa y los electrones se desplazan desde el centro hacia el brazo. En la bujía compañera, los electrones deben emitirse desde el electrodo de masa hacia el central.

La emisión electrónica resulta favorecida desde superficies calientes, pequeñas y con campo concentrado. El electrodo central suele cumplir mejor estas condiciones. Cuando la polaridad obliga a emitir desde el brazo de masa, se requiere una tensión ligeramente mayor.

El desgaste también se distribuye de manera diferente. En la bujía de polaridad invertida puede erosionarse con mayor intensidad el electrodo de masa, mientras en la compañera predomina el desgaste del central. Esta asimetría explica el uso de metales preciosos en ambos lados de algunas bujías diseñadas para sistemas de chispa perdida.

La presión en el cilindro de escape es mucho menor que en el cilindro en compresión. Por ello, la bujía perdida requiere una tensión de ruptura reducida y consume una fracción relativamente pequeña de la tensión total. La mayor parte se desarrolla sobre el gap sometido a compresión.

Aislamiento y trayectorias externas

La alta tensión siempre sigue la trayectoria con menor impedancia efectiva, no necesariamente la ruta prevista por el diseño. La cerámica de la bujía, la goma de la bobina, las resinas y el aire del pozo deben conservar una resistencia dieléctrica superior a la de la mezcla entre los electrodos.

La superficie exterior de un aislador limpio posee gran resistencia. Sin embargo, el aceite, la humedad, el polvo, los residuos salinos y el material carbonoso crean una película parcialmente conductora. A medida que aumenta la tensión, la corriente puede avanzar sobre esa superficie en lugar de atravesar el gap interno.

Este fenómeno recibe el nombre de flashover. La descarga se desplaza por el exterior de la cerámica desde el terminal hacia la carcasa o la culata. El calor del arco descompone los contaminantes y puede carbonizar el aislador o la goma.

Una vez formada una marca de carbón, la ruta adquiere menor resistencia y favorece futuras descargas. Aparecen líneas negras o ramificadas semejantes a pequeños rayos, conocidas como carbon tracking.

La goma de la bobina cumple una función mecánica y dieléctrica. Debe mantener contacto con el terminal, excluir humedad y aumentar la longitud de fuga superficial. Una fisura, pérdida de elasticidad o contaminación reduce ese margen.

La tensión de flashover puede ser inferior a la requerida dentro de un cilindro sobrealimentado. Por ello, la descarga puede parecer normal a baja carga y desviarse externamente cuando la presión de cámara eleva la demanda dieléctrica.

Sistemas reactivos de alta tensión

La bobina, los conductores y la bujía forman un sistema reactivo donde interactúan inductancias, resistencias y capacidades parásitas. El secundario no puede modelarse como una fuente ideal conectada directamente a un interruptor.

Entre las miles de espiras existe capacitancia distribuida. También hay capacidad entre el devanado y el núcleo, entre los cables y el bloque, y entre los electrodos de la bujía. Durante el colapso del campo, estas capacidades se cargan y descargan.

Después de extinguirse el arco, la energía residual oscila entre la inductancia y la capacitancia. El oscilograma muestra ondas amortiguadas cuya frecuencia y amplitud dependen de la construcción de la bobina y de las pérdidas del circuito.

Las resistencias incorporadas en bujías y cables limitan las corrientes de alta frecuencia y reducen interferencias electromagnéticas. No buscan impedir la chispa, sino amortiguar las oscilaciones rápidas que podrían afectar radios, sensores y módulos.

La energía de la descarga puede dividirse conceptualmente en una fase capacitiva muy breve y de corriente relativamente elevada, seguida por una fase inductiva más prolongada. La primera contribuye a crear el plasma; la segunda sostiene el canal y entrega la mayor parte de la energía útil durante el tiempo de quemado.

En condiciones difíciles, la ECU puede ordenar descargas múltiples. A bajo régimen existe tiempo suficiente para cargar y disparar la bobina varias veces durante una misma ventana. A altas RPM, la duración angular disponible disminuye y la estrategia suele limitarse a una descarga de mayor energía.

Formación del núcleo de llama

La chispa eleva localmente la temperatura del gas hasta producir ionización, disociación y reacciones químicas rápidas. Se forma un volumen inicial de productos calientes rodeado por mezcla sin quemar.

Para que la combustión continúe, la velocidad de liberación química debe superar las pérdidas de calor hacia los electrodos y el gas circundante. Si el núcleo es demasiado pequeño o se enfría con rapidez, la llama puede extinguirse incluso después de una descarga eléctrica completa.

La geometría de los electrodos genera un efecto de quenching. El metal conduce calor fuera del núcleo y puede recombinar especies reactivas en su superficie. Un gap amplio y electrodos finos alejan una parte mayor de la llama de las superficies frías, pero exigen más tensión.

La turbulencia de la cámara puede estirar el canal y aumentar su contacto con la mezcla. Un movimiento moderado favorece la propagación; uno demasiado intenso durante la formación inicial puede dispersar energía y extinguir el núcleo.

La sincronización angular busca que la combustión alcance su máxima presión después del punto muerto superior, cuando el cigüeñal dispone de una geometría favorable para transformar presión en torque. La chispa se produce antes del punto muerto porque la llama necesita tiempo para recorrer la cámara.

A medida que aumentan las RPM, el tiempo físico de cada grado disminuye. El avance debe modificarse para compensar, aunque la velocidad de llama también cambia con presión, turbulencia y composición.

Combustión anormal

La detonación ocurre cuando parte de la mezcla no quemada, denominada gas final, alcanza condiciones de presión y temperatura que provocan autoignición antes de que llegue el frente de llama normal. La liberación rápida genera ondas de presión que resuenan dentro de la cámara.

La preignición comienza antes de la chispa por una superficie o partícula caliente. Puede elevar drásticamente la temperatura y la presión del cilindro, creando a su vez condiciones favorables para detonación severa. Aunque ambos fenómenos pueden coexistir, sus mecanismos y momentos son diferentes.

El sistema de encendido influye mediante el avance, la energía y la localización del núcleo. Un avance excesivo aumenta la presión durante la carrera ascendente; uno demasiado retardado desplaza la liberación hacia la expansión y eleva la temperatura del escape.

Las ECU tradicionales detectan detonación mediante sensores piezoeléctricos fijados al bloque. Estos convierten vibraciones mecánicas en una señal eléctrica que se filtra dentro de una banda asociada con la resonancia del cilindro.

Sensado iónico de la combustión

Durante la combustión se forman especies ionizadas y electrones libres mediante procesos de quimioionización y ionización térmica. Mientras estos portadores permanezcan en el espacio entre los electrodos, los gases quemados presentan una conductividad medible.

La tecnología Ion Sensing utiliza la propia bujía como electrodo sensor después de finalizar la descarga principal. El circuito aplica una tensión de polarización moderada y mide una corriente muy pequeña a través de la cámara.

La señal iónica aparece pocos milisegundos después de la chispa y evoluciona con la formación de la llama, la presión, la temperatura y la recombinación de especies. Su forma puede contener una primera región asociada con el frente de llama y otra relacionada con la fase posterior de combustión.

La ausencia o debilidad de corriente puede indicar que la mezcla no produjo una combustión normal. La posición temporal de ciertos máximos se relaciona con la fase de liberación de calor y con la presión del cilindro.

Durante la detonación, las oscilaciones de presión y temperatura modulan la concentración y el movimiento de los iones. El circuito puede filtrar la señal dentro de bandas específicas y calcular matemáticamente la intensidad del cascabeleo en cada cilindro.

Esta técnica permite obtener información localizada sin depender exclusivamente de un sensor piezoeléctrico instalado en el bloque, donde las vibraciones de diferentes cilindros y mecanismos se superponen. En determinadas arquitecturas puede reemplazar funciones de detección de detonación y combustión; en otras actúa como complemento.

La bujía se transforma así en un actuador y un sensor secuencial. Primero recibe una descarga de alta tensión para iniciar la llama y, una vez extinguido el arco, utiliza los mismos electrodos para interrogar eléctricamente el gas quemado.

La corriente iónica también puede contribuir a identificar fallos de combustión, estimar la fase de presión y reconocer fenómenos de preignición. Su principal dificultad reside en separar la señal útil de la interferencia del encendido, los depósitos, la variación de mezcla y las capacidades del circuito.

Integración electromagnética y térmica

El sistema completo debe equilibrar magnitudes que compiten entre sí. Un dwell prolongado aumenta la corriente y la energía, pero eleva la temperatura y conduce al núcleo hacia la saturación. Un gap amplio mejora la exposición de la chispa, pero exige mayor tensión. Un electrodo fino reduce el umbral dieléctrico, aunque necesita una aleación capaz de resistir erosión y temperatura.

La presión de sobrealimentación incrementa la masa disponible para producir torque, pero también eleva la resistencia eléctrica de la mezcla. Una bujía caliente evita depósitos en condiciones suaves, pero puede retener suficiente energía para iniciar preignición durante cargas extremas.

La bobina COP acorta la trayectoria secundaria y distribuye el trabajo entre cilindros, pero sitúa el transistor y el transformador en uno de los entornos más calientes del motor. La electrónica debe conocer la tensión de batería, la temperatura y el régimen para adaptar continuamente la carga magnética.

La descarga tampoco termina cuando aparece el destello visible. El pico inicial solo rompe el aislamiento. La calidad del encendido depende de la energía que permanece para sostener el plasma, de la capacidad del núcleo para sobrevivir a las pérdidas térmicas y de la velocidad con que la química se vuelve autosostenida.

El principio esencial puede resumirse mediante una cadena de transformaciones físicas. La batería impulsa corriente por el primario; el devanado convierte esa corriente en flujo magnético; la interrupción convierte el colapso del flujo en tensión; la tensión convierte el gas aislante en plasma; y el plasma convierte una perturbación eléctrica microscópica en una llama capaz de liberar la energía química de toda la carga.

La precisión del encendido moderno surge de controlar esa cadena en intervalos de microsegundos y milisegundos. La bobina no debe limitarse a generar kilovoltios, sino administrar energía electromagnética dentro de un entorno donde la materia cambia continuamente de presión, temperatura, composición y conductividad. La chispa representa el punto de encuentro entre el circuito eléctrico y el ciclo termodinámico: un canal de plasma de duración efímera que determina el comienzo de toda la liberación de calor del motor.
