Árbol de levas y distribución

El árbol de levas es el componente encargado de abrir y cerrar las válvulas del motor en el momento preciso. Su trabajo parece sencillo hasta que se observa la velocidad con la que debe realizarlo: cada válvula tiene que comenzar a abrirse, alcanzar una altura determinada y volver a cerrar en una fracción de segundo, mientras los pistones suben y bajan dentro de los cilindros.

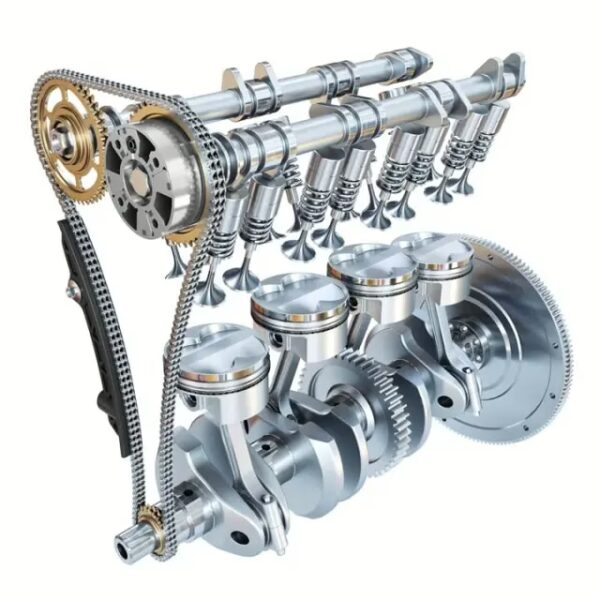

La distribución es el sistema que mantiene coordinado ese movimiento con el giro del cigüeñal. Puede imaginarse como el mecanismo de un reloj: el pistón puede encontrarse físicamente en la posición correcta, pero el motor no funcionará bien si una válvula se abre antes o después de lo previsto. No basta con que las piezas se muevan; deben hacerlo en el orden y en el instante exactos.

En un motor de cuatro tiempos, cada cilindro atraviesa admisión, compresión, combustión y escape. El cigüeñal convierte el movimiento de los pistones en rotación, mientras que el árbol de levas controla la respiración del motor. La cadena, la correa o los engranajes de distribución obligan a ambos ejes a conservar una relación permanente.

El diseño completo incluye mucho más que el árbol y su medio de arrastre. También intervienen poleas, piñones, patines, tensores, taqués, balancines, resortes, actuadores de distribución variable y sensores electrónicos. Todos ellos forman un sistema cuya precisión determina el llenado de los cilindros, la compresión, el consumo, las emisiones y la potencia.

Sincronización

Un motor de cuatro tiempos necesita dos vueltas completas del cigüeñal para terminar un ciclo. Durante la primera vuelta ocurren la admisión y la compresión; durante la segunda tienen lugar la expansión y el escape. El pistón llega dos veces al punto muerto superior: una vez al final de la compresión y otra al final del escape.

Las válvulas, en cambio, solo necesitan completar una secuencia de apertura y cierre durante esas dos vueltas. Por eso, el árbol de levas gira una sola vez mientras el cigüeñal gira dos. Esta es la conocida relación de sincronización 2 a 1.

En una distribución por engranajes o poleas dentadas, el piñón del cigüeñal suele poseer aproximadamente la mitad de dientes que el engranaje o polea del árbol de levas. Si el piñón inferior tiene 20 dientes, el superior puede tener 40. Cada dos vueltas del engranaje pequeño producen una vuelta del grande.

La diferencia de tamaño no busca aumentar el torque ni reducir el esfuerzo como en una caja de cambios. Su propósito principal es establecer la velocidad correcta del árbol de levas. Si ambos ejes giraran a la misma velocidad, las válvulas completarían dos ciclos por cada ciclo real del motor y se abrirían en momentos totalmente incorrectos.

Las marcas de distribución permiten colocar ambos ejes en una posición conocida durante el montaje. Una marca en el cigüeñal indica normalmente que determinados pistones se encuentran en una referencia establecida, mientras que las marcas de los árboles muestran la orientación correcta de las levas.

Estas señales no deben interpretarse como simples dibujos aproximados. Un desplazamiento de uno o dos dientes modifica el momento en que las válvulas abren y cierran. El motor puede perder potencia, presentar una compresión deficiente, dificultar el arranque o incluso sufrir contacto mecánico entre pistones y válvulas.

La sincronización correcta tampoco significa que las válvulas abran únicamente cuando el pistón comienza una carrera y cierren exactamente cuando la termina. Los gases poseen masa e inercia. Necesitan tiempo para comenzar a moverse y no se detienen de manera instantánea. Por eso, las válvulas suelen adelantarse o retrasarse respecto de las posiciones teóricas del pistón.

La válvula de admisión puede comenzar a abrirse antes de que el pistón inicie completamente su carrera descendente. De esta manera, ya existe un paso disponible cuando el cilindro comienza a aspirar con fuerza. También puede permanecer abierta durante una parte inicial de la compresión para aprovechar el aire que sigue entrando por su propia velocidad.

La válvula de escape suele abrirse antes de que termine por completo la carrera de expansión. En ese momento todavía queda presión dentro del cilindro, y permitir una salida anticipada facilita que los gases comiencen a evacuar antes de que el pistón los empuje durante el escape.

Cerca del final del escape y del comienzo de la admisión existe un breve periodo en el que ambas válvulas pueden estar abiertas. Este fenómeno se denomina cruce de válvulas o traslape. A primera vista puede parecer un error, porque una válvula todavía está soltando gases mientras la otra ya permite la entrada de aire. Sin embargo, el efecto se utiliza de forma deliberada.

Los gases de escape viajan con velocidad por el conducto y generan una zona de baja presión detrás de ellos. Si el diseño del colector y el régimen del motor son adecuados, esa corriente ayuda a atraer la carga fresca hacia el cilindro. Es parecido a cómo una corriente rápida puede arrastrar el aire que tiene detrás. El resultado es un barrido más eficiente de los residuos de combustión y un mejor llenado.

Un traslape amplio puede beneficiar el funcionamiento a altas revoluciones, donde los gases se desplazan con rapidez. A baja velocidad, en cambio, la corriente puede no tener suficiente energía y parte de la mezcla puede devolverse hacia la admisión o escapar por el escape. Por eso, el cruce debe adaptarse al propósito del motor o modificarse mediante distribución variable.

En muchos motores modernos, pistones y válvulas utilizan parte del mismo espacio físico, aunque nunca deberían ocuparlo al mismo tiempo. Estos diseños reciben el nombre de motores de interferencia. La ventaja es que permiten cámaras compactas, válvulas grandes y relaciones de compresión elevadas. El riesgo aparece cuando se pierde la sincronización.

Si la correa se corta o la cadena salta varios dientes, el árbol de levas deja de conservar su posición respecto del cigüeñal. Algunos pistones continúan moviéndose por inercia mientras ciertas válvulas permanecen abiertas. El pistón puede golpearlas, doblar sus vástagos, dañar las guías o incluso fracturar balancines y pistones.

La situación se parece a dos personas que atraviesan una puerta estrecha por turnos. Mientras ambas respetan el orden, pueden utilizar el mismo espacio sin tocarse. Cuando una pierde el ritmo, la colisión resulta inevitable. En el motor, la distribución es precisamente el sistema que conserva ese orden.

Geometría

El árbol de levas contiene una serie de salientes llamados lóbulos. Cada lóbulo controla una válvula, directa o indirectamente, mediante un taqué, un balancín o un conjunto de piezas intermedias. Al girar el árbol, la superficie del lóbulo empuja el mecanismo y abre la válvula contra la fuerza del resorte.

La forma del lóbulo puede imaginarse como la de un huevo. La parte casi circular corresponde al círculo base, donde la válvula permanece cerrada. La zona alargada comienza a levantar el mecanismo, y la punta más alta representa la máxima elevación.

La diferencia entre la altura del círculo base y la punta del lóbulo determina la alzada. Cuanto más alta sea la punta, mayor será el desplazamiento que recibe la válvula, considerando la geometría del sistema y la relación del balancín cuando existe.

Una alzada mayor abre un paso más amplio para el aire o los gases de escape. Puede compararse con abrir una puerta solo unos centímetros o dejarla completamente despejada. Una válvula que se levanta más permite un área de paso superior, pero también exige mayores aceleraciones, más esfuerzo del resorte y suficiente espacio entre la válvula y el pistón.

La alzada no es el único factor importante. También debe considerarse cuánto tiempo permanece abierta la válvula. Esta característica recibe el nombre de duración y depende principalmente del ancho angular del lóbulo.

Si el lóbulo es angosto, comienza a levantar la válvula y la devuelve rápidamente a su asiento. Si se fabrica más “gordo” o extendido alrededor del árbol, mantiene el mecanismo empujado durante una mayor parte del giro. En consecuencia, la válvula permanece abierta durante más grados de rotación del cigüeñal.

La duración no debe confundirse con la altura. Un lóbulo puede ser alto y relativamente estrecho, produciendo una gran alzada durante poco tiempo, o puede ser ancho y moderado, manteniendo una apertura menor durante un periodo más prolongado. En la práctica, el perfil completo se diseña equilibrando ambas características.

Las rampas de apertura y cierre también son esenciales. La leva no puede golpear bruscamente al taqué como un martillo. Debe tomar contacto de manera progresiva, acelerar la válvula, controlar su movimiento y luego devolverla suavemente al asiento.

Un perfil demasiado agresivo puede mejorar el flujo a altas revoluciones, pero eleva las cargas sobre taqués, balancines, resortes y asientos. También aumenta el riesgo de que el tren de válvulas pierda contacto con el lóbulo. La geometría de la leva debe permitir que todos los componentes sigan su forma sin rebotes ni impactos.

La posición angular del lóbulo determina el momento de apertura y cierre. Si todo el árbol se adelanta respecto del cigüeñal, los eventos de las válvulas ocurren antes. Si se atrasa, ocurren después. Este principio es utilizado por los sistemas de distribución variable para adaptar el comportamiento del motor.

Un árbol pensado para bajas revoluciones suele privilegiar una velocidad elevada del aire, una duración moderada y un cruce reducido. En un motor orientado a altas revoluciones, puede utilizarse mayor alzada y duración para mantener libres los conductos cuando el tiempo disponible para llenar el cilindro es muy corto.

No existe una forma de leva perfecta para todas las condiciones. La geometría que mejora el llenado a 6000 RPM puede hacer que el motor funcione de manera inestable a ralentí. La distribución variable intenta resolver parte de este compromiso desplazando el árbol durante el funcionamiento.

Tensión

La conexión entre el cigüeñal y el árbol de levas puede realizarse mediante engranajes, cadena metálica o correa dentada. Cada sistema debe transmitir el giro sin permitir que se modifique la relación entre ambos ejes.

La correa de distribución está construida con materiales elastoméricos reforzados por fibras resistentes. Sus dientes encajan en las poleas y evitan el deslizamiento normal. Es liviana, silenciosa y no necesita lubricación con aceite del motor, pero su material envejece.

A diferencia de una cadena de acero, la goma y los compuestos de la correa cambian químicamente con el tiempo. El calor repetido del motor endurece el elastómero, evapora componentes que conservan su flexibilidad y favorece la aparición de pequeñas grietas. El material puede secarse y adquirir una textura rígida, casi cristalizada.

El problema es que este deterioro no siempre produce un aviso sonoro claro. Una correa puede conservar una apariencia aceptable por su cara exterior mientras las fibras internas, la base de los dientes o el caucho ya han perdido resistencia. Finalmente, un diente puede desprenderse o la correa puede cortarse.

El aceite, el refrigerante y otros contaminantes aceleran el daño. El material de la correa está diseñado para trabajar seco dentro de determinadas condiciones térmicas. Una fuga cercana puede ablandar, hinchar o degradar sus compuestos y alterar la unión entre las fibras y el caucho.

Por esa razón, el reemplazo se establece por kilometraje y tiempo, no únicamente por apariencia. El envejecimiento continúa incluso cuando el vehículo recorre pocos kilómetros, porque el material sigue expuesto a temperatura, oxígeno y ciclos térmicos.

La cadena de distribución resiste mejor el envejecimiento químico, pero necesita lubricación y control de tensión. Con el uso, los pasadores y eslabones acumulan desgaste. La cadena no suele estirarse porque el acero se alargue como una goma; la longitud efectiva aumenta porque cada articulación adquiere una pequeña holgura.

Una diferencia mínima en cada unión puede convertirse en varios milímetros cuando se suma a lo largo de toda la cadena. Esa holgura modifica ligeramente la sincronización, permite golpes contra las guías y aumenta el riesgo de salto.

Para mantener la cadena controlada se utilizan patines y tensores. Los patines ofrecen superficies por las que la cadena se desliza, mientras que el tensor empuja uno de ellos para retirar la holgura disponible.

El tensor hidráulico utiliza aceite del motor para desarrollar fuerza. Dentro de su cuerpo existe un pequeño pistón que avanza y presiona el patín contra la cadena. Cuando el motor funciona, la presión de aceite ayuda a mantener el sistema firme y a amortiguar las oscilaciones producidas por los cambios de carga.

Muchos tensores incluyen además un mecanismo de trinquete. Puede imaginarse como una serie de dientecitos que permiten que el pistón avance, pero dificultan su retroceso. De este modo, cuando el motor se apaga y desaparece la presión de aceite, el tensor no se hunde completamente.

El trinquete no sustituye la presión hidráulica. Su misión es conservar una posición mínima y evitar que la cadena quede totalmente suelta durante el siguiente arranque. Una vez que el motor genera presión, el aceite completa la fuerza y amortigua los movimientos rápidos.

Si el tensor se vacía, se atasca o pierde su capacidad de retención, la cadena puede golpear durante los primeros segundos de funcionamiento. Ese movimiento no solo produce ruido: también genera impactos sobre patines, dientes y engranajes, y puede alterar temporalmente la posición de los árboles.

La tensión correcta no significa apretar la cadena o la correa al máximo. Un exceso carga los rodamientos, ejes y poleas, incrementa la fricción y acelera el desgaste. Una tensión insuficiente permite oscilaciones y saltos. El sistema debe conservar la firmeza necesaria sin impedir el movimiento normal.

Holgura

Las piezas metálicas cambian de tamaño al calentarse. El árbol de levas, las válvulas, la culata, los balancines y los taqués no se expanden exactamente en la misma proporción. Por eso, algunos sistemas necesitan una pequeña separación inicial denominada holgura o luz de válvulas.

Esta luz permite que, al alcanzar la temperatura de funcionamiento, la válvula todavía pueda apoyar completamente sobre su asiento. Si no existiera el espacio necesario, la expansión podría mantenerla ligeramente abierta y producir pérdida de compresión y sobrecalentamiento.

Una holgura excesiva genera golpes y ruido porque las piezas deben recorrer un espacio antes de comenzar a empujar la válvula. Además, reduce un poco la alzada y la duración efectivas. Una holgura insuficiente puede impedir el cierre completo, una condición mucho más peligrosa para el sellado y la refrigeración de la válvula.

En sistemas de ajuste mecánico, la luz debe medirse y corregirse mediante tornillos, pastillas calibradas o componentes de espesores seleccionados. En otros motores se utilizan taqués o buzos hidráulicos, capaces de compensar automáticamente la separación.

Un taqué hidráulico puede imaginarse como un pequeño amortiguador lleno de aceite. En su interior posee un émbolo, una cámara y una válvula de retención. El aceite a presión entra y permite que el mecanismo se expanda hasta ocupar el espacio libre del tren de válvulas.

Cuando la leva comienza a empujar, la válvula interna cierra y atrapa el aceite. Como el líquido prácticamente no se comprime en ese pequeño volumen, el taqué se comporta temporalmente como una pieza sólida y transmite el movimiento hacia la válvula.

Cuando desaparece la carga, puede admitir nuevamente una cantidad mínima de aceite y corregir la holgura. Así compensa el desgaste y parte de los cambios térmicos sin necesidad de ajustes periódicos.

El sistema elimina el clásico golpeteo producido por una luz excesiva y mantiene un contacto más continuo entre los componentes. Sin embargo, depende completamente de aceite limpio, presión adecuada y conductos despejados.

Si el taqué se vacía después de una detención prolongada, puede sonar durante unos instantes hasta llenarse. Si sus conductos se obstruyen con lodo o su válvula interna se desgasta, puede perder la capacidad de conservar presión y producir un ruido persistente.

También puede ocurrir lo contrario: un taqué bloqueado en una posición demasiado extendida puede impedir que la válvula cierre. Por eso, el ajuste automático no significa ausencia de precisión. Simplemente traslada el control de la holgura a un pequeño mecanismo hidráulico.

La lubricación del árbol es igualmente crítica. Las superficies entre lóbulo y taqué soportan cargas concentradas y movimientos de deslizamiento. En un taqué plano, el perfil y la posición están diseñados para favorecer una ligera rotación del seguidor, distribuyendo el desgaste. En sistemas de rodillo, una pequeña rueda reduce el deslizamiento, aunque incorpora rodamientos y cargas propias.

Sensores

En un motor antiguo, la relación mecánica entre cigüeñal y árbol de levas era suficiente para controlar gran parte del funcionamiento. En un motor moderno, la ECU necesita conocer la posición exacta de ambos ejes para decidir cuándo inyectar combustible, producir la chispa y mover la distribución variable.

El sensor del cigüeñal, conocido como CKP, informa la velocidad y la posición angular del eje. Una rueda fónica con dientes o marcas pasa frente al sensor y genera una señal. La ECU puede reconocer una referencia, calcular las RPM y saber cuándo un pistón se acerca al punto muerto superior.

Sin embargo, existe un problema: el cigüeñal completa dos vueltas por cada ciclo. Un pistón llega al punto muerto superior al finalizar la compresión y vuelve a llegar al mismo punto al finalizar el escape. Desde la posición del cigüeñal, ambos momentos parecen iguales.

El CKP sabe que el pistón está arriba, pero por sí solo no siempre puede distinguir si está listo para recibir la combustión o si acaba de expulsar los gases. Es como conocer la hora en un reloj sin saber si corresponde a la mañana o a la noche.

El sensor de posición del árbol de levas, conocido como CMP, resuelve esa duda. Como el árbol gira una vez por ciclo, su posición identifica cuál de las dos vueltas está realizando el cigüeñal. El CMP le “cuenta” a la ECU si el cilindro se encuentra en compresión o en escape.

Con ambas señales, la unidad puede realizar inyección secuencial, activar cada inyector en el cilindro correcto y ordenar la chispa en el ciclo correspondiente. También puede comparar la posición real del árbol con la posición esperada para verificar la sincronización.

La lectura del CMP suele realizarse mediante efecto Hall u otro método sin contacto directo. Una rueda, saliente o patrón unido al árbol pasa frente al sensor y modifica su señal eléctrica. La ECU interpreta esos cambios como referencias de posición.

En sistemas con VVT, la información del CMP es indispensable porque la posición del árbol ya no permanece fija respecto del cigüeñal. La computadora puede adelantarlo o atrasarlo según el régimen, la carga, la temperatura y otros parámetros.

En muchos diseños, la ECU no gira el árbol con un motor eléctrico. Controla una válvula solenoide que dirige aceite a presión hacia un engranaje desfasador o cam phaser instalado en la punta del árbol.

Dentro del desfasador existen cámaras hidráulicas y elementos que pueden desplazarse algunos grados. Al enviar aceite hacia un lado, la presión hace girar internamente la parte conectada al árbol respecto de la parte impulsada por la cadena. Al cambiar la dirección del flujo, el sistema puede moverlo hacia la posición contraria.

El árbol no gira independientemente del motor ni pierde su conexión con la distribución. El desfasador modifica su posición angular relativa dentro de un intervalo limitado. En términos sencillos, la cadena sigue arrastrando el conjunto, pero el mecanismo permite que el árbol se adelante o se atrase unos grados.

El solenoide funciona como una llave controlada electrónicamente para el aceite. La ECU regula su apertura y dirige la presión según la posición deseada. Después observa la señal del CMP para confirmar que el árbol se movió realmente.

Esta estrategia forma un control cerrado: la computadora ordena una posición, el aceite desplaza el desfasador y el sensor informa el resultado. Si la viscosidad es incorrecta, el nivel de aceite es bajo, el solenoide está obstruido o el mecanismo se atasca, la respuesta puede volverse lenta o imprecisa.

El VVT permite reducir el cruce a bajas revoluciones para estabilizar el ralentí y adelantar o atrasar los eventos en otras condiciones para mejorar torque, consumo, emisiones o potencia. No cambia necesariamente la forma física del lóbulo; modifica el momento en que todo el perfil actúa respecto de la posición del pistón.

Los sistemas más avanzados pueden controlar de manera independiente los árboles de admisión y escape. Esto permite variar el traslape y adaptar con mayor libertad la respiración del motor. Otros mecanismos añaden alzada variable o perfiles alternativos, pero todos conservan el mismo principio básico: controlar cuánto, cuándo y durante cuánto tiempo se abre cada válvula.

El árbol de levas y distribución forman el reloj mecánico del motor. La relación 2 a 1 mantiene el ciclo de cuatro tiempos; la punta del lóbulo determina cuánto abre la válvula; su ancho establece cuánto tiempo permanece abierta; y el cruce aprovecha el movimiento de los gases para mejorar el barrido.

La correa, la cadena, los tensores y los patines conservan esa relación bajo calor, velocidad y cambios constantes de carga. Los taqués eliminan la holgura mediante aceite, mientras que los sensores permiten que la ECU comprenda en cuál de las dos vueltas se encuentra el cigüeñal.

Todo el sistema existe para responder a una necesidad sencilla: permitir que el cilindro respire únicamente en el momento correcto. Una válvula abierta unos grados antes puede mejorar el llenado; abierta demasiado tarde puede perder compresión. Una cadena con poca tensión puede alterar la sincronización; demasiado tensa puede destruir sus apoyos. El funcionamiento correcto nace de mantener cada movimiento dentro de un margen extremadamente preciso.
