ECU

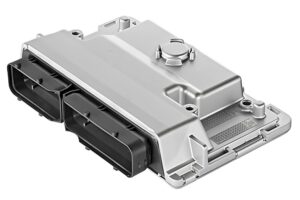

La unidad de control electrónico, conocida comúnmente como ECU, es el componente que recibe información, realiza cálculos y toma decisiones para controlar el funcionamiento del motor y de otros sistemas del vehículo. Su nombre proviene de la expresión inglesa Electronic Control Unit, aunque también puede encontrarse identificada como ECM cuando se refiere específicamente al control del motor.

Para entender su trabajo puede compararse el sistema electrónico del automóvil con una persona. Los sensores actúan como los sentidos porque detectan temperatura, presión, posición, velocidad y otras condiciones. La ECU funciona como el centro de decisión que interpreta esa información. Los actuadores equivalen a los músculos, porque realizan físicamente las acciones ordenadas, como abrir un inyector, producir una chispa, mover una válvula o activar un ventilador.

La ECU no reemplaza los principios mecánicos del motor. Los pistones continúan comprimiendo gases, las válvulas siguen regulando el paso de aire y el combustible conserva sus propiedades físicas. Lo que hace la electrónica es controlar estos procesos con gran precisión y adaptarlos continuamente a las condiciones de funcionamiento.

Función

La función básica de la ECU consiste en recibir señales, procesarlas y generar órdenes. Este proceso se repite muchas veces por segundo mientras el vehículo está funcionando.

La unidad recibe información eléctrica procedente de los sensores. Después convierte esas señales en valores que puede interpretar, como grados de temperatura, revoluciones por minuto, presión de admisión, masa de aire o porcentaje de apertura del acelerador.

A partir de esos datos, consulta las instrucciones almacenadas en su memoria y calcula qué respuesta resulta adecuada. Puede decidir cuánto tiempo debe permanecer abierto un inyector, cuándo debe activarse una bobina, qué posición debe alcanzar la mariposa electrónica o cuándo deben encenderse los electroventiladores.

La ECU no trabaja con una sola señal. Para calcular la cantidad de combustible, por ejemplo, puede considerar simultáneamente la masa de aire, la temperatura del refrigerante, las revoluciones, la presión del múltiple, la posición del acelerador y la información del sensor de oxígeno.

Esta comparación entre varias entradas permite obtener un control más preciso. También ayuda a reconocer señales incoherentes. Si un sensor indica una condición que no coincide con el resto, la unidad puede identificar una posible anomalía.

Señales

Los sensores entregan información mediante señales eléctricas. Algunas cambian de voltaje, otras modifican su resistencia y otras producen pulsos cuya frecuencia representa velocidad o posición.

El sensor de temperatura del refrigerante puede modificar su resistencia según la temperatura. El sensor de posición del cigüeñal produce pulsos relacionados con el giro del motor. El sensor MAP entrega una señal vinculada con la presión del múltiple, mientras el MAF informa la masa de aire que ingresa.

La ECU posee circuitos de entrada encargados de recibir y acondicionar esas señales. No interpreta directamente la temperatura ni la presión, sino la representación eléctrica producida por cada sensor.

Puede compararse con una persona que recibe información escrita en distintos formatos. Antes de tomar una decisión, debe comprender qué significa cada dato y convertirlo a una referencia común.

La calidad de la señal depende del sensor, pero también de su alimentación, masa, cableado y conectores. Una señal alterada no demuestra automáticamente que el elemento sensible esté dañado. Un cable con resistencia, una referencia de cinco voltios inestable o una masa deficiente pueden modificar el valor que llega a la unidad.

Proceso

Dentro de la ECU existe un microprocesador que ejecuta instrucciones programadas. Su funcionamiento puede compararse con el de un computador especializado, diseñado para trabajar en un ambiente de vibración, calor, humedad y variaciones eléctricas.

El procesador analiza las entradas y realiza cálculos siguiendo una secuencia lógica. Si el motor está frío, puede ordenar una cantidad mayor de combustible y un ralentí más elevado. Cuando aumenta la temperatura, modifica gradualmente esas órdenes.

Si el conductor pisa el acelerador, la ECU reconoce la solicitud mediante el sensor del pedal. Después compara esa petición con la velocidad del motor, la carga, la temperatura y las estrategias de seguridad antes de decidir cuánto abrir la mariposa electrónica.

Las decisiones no se toman únicamente para obtener potencia. También se busca controlar el consumo, proteger los componentes y reducir emisiones. Una orden puede cambiar porque existe riesgo de sobretemperatura, detonación, presión excesiva de sobrealimentación o pérdida de adherencia.

En los vehículos actuales, la ECU también intercambia información con otras unidades. Puede comunicarse con los módulos de transmisión, frenos, estabilidad, carrocería e inmovilizador. De esta forma, el control del motor se integra con el funcionamiento general del vehículo.

Memoria

La memoria de programa contiene las instrucciones, mapas y estrategias que indican cómo debe responder la ECU. Un mapa puede imaginarse como una tabla en la que distintas condiciones de funcionamiento conducen a diferentes órdenes.

Por ejemplo, la cantidad básica de combustible puede determinarse utilizando las revoluciones y la carga del motor. Después, la ECU aplica correcciones según la temperatura, la presión atmosférica, la tensión de la batería y la información del escape.

No existe un único mapa para todo el funcionamiento. La programación incluye numerosas tablas y condiciones destinadas a controlar la inyección, el encendido, el ralentí, la recirculación de gases, la sobrealimentación y otras funciones.

Parte de la memoria conserva datos incluso al desconectar la batería. Allí pueden almacenarse el programa principal, información de identificación y ciertos códigos de falla. Otros valores son temporales y se pierden cuando desaparece la alimentación.

También existen valores aprendidos o adaptativos. La ECU puede realizar pequeñas correcciones a medida que observa el comportamiento real del motor. Estas adaptaciones compensan variaciones normales relacionadas con el desgaste, la calidad del combustible y las tolerancias de fabricación.

La programación debe corresponder exactamente al vehículo, motor, transmisión y equipamiento. Dos unidades físicamente parecidas no necesariamente poseen el mismo software ni pueden intercambiarse sin configuración.

Control

Después de calcular una decisión, la ECU debe transformarla en una orden para un actuador. No todos los componentes se controlan de la misma forma.

Algunos actuadores reciben alimentación positiva desde un fusible o relé y son conectados a masa mediante un transistor dentro de la ECU. Otros se controlan desde el lado positivo. También existen componentes que reciben señales PWM o mensajes digitales.

Los transistores de potencia funcionan como interruptores electrónicos de alta velocidad. Permiten que la ECU conecte y desconecte circuitos sin utilizar contactos mecánicos para cada acción. De esta manera puede controlar con precisión inyectores, bobinas y válvulas.

Sin embargo, la ECU no entrega directamente toda la corriente requerida por cada consumidor. Una bomba de combustible, un electroventilador o un calentador pueden necesitar una intensidad elevada. En esos casos se utiliza normalmente un relé o un módulo de potencia.

La unidad envía una señal pequeña al relé, y el relé conecta el circuito de alta corriente. Esto evita que toda la energía del consumidor atraviese directamente la electrónica delicada de la ECU.

Puede compararse con un interruptor pequeño que acciona una máquina industrial mediante un contactor. El mando solo ordena la acción; la energía principal circula por un camino preparado para soportarla.

Actuadores

Los actuadores reciben las órdenes de la ECU y realizan acciones físicas. El inyector abre durante un tiempo preciso para dosificar combustible. La bobina produce la alta tensión necesaria para la chispa. La mariposa electrónica modifica el paso de aire y una válvula solenoide puede controlar vacío, presión o circulación de gases.

La ECU puede saber si envió una orden, pero no siempre puede comprobar directamente que la acción física se realizó correctamente. Para supervisarla utiliza señales de realimentación y compara el resultado con otros sensores.

Si ordena abrir la mariposa electrónica, los sensores de posición deben confirmar el movimiento. Si aumenta el combustible, el sensor de oxígeno debería mostrar una respuesta compatible. Si activa un ventilador, la temperatura debería comenzar a disminuir dentro de un tiempo razonable.

Un actuador puede estar mecánicamente atascado y mantener un circuito eléctrico aparentemente normal. También puede estar en cortocircuito y sobrecargar la etapa de salida de la ECU.

Este último punto es importante antes de instalar una unidad nueva. Si un inyector, una válvula o una bobina posee un cortocircuito y causó daños en el controlador original, puede dañar también la ECU de reemplazo si no se corrige primero.

Alimentación

La ECU necesita una alimentación eléctrica estable para funcionar. Puede recibir varios positivos diferentes según el diseño. Algunos están presentes permanentemente para conservar memorias, mientras que otros aparecen al colocar el interruptor de encendido en la posición de contacto.

Una alimentación puede llegar directamente desde la batería a través de un fusible. Otra puede ser controlada por un relé principal. La unidad también puede disponer de líneas separadas para sus circuitos internos y para las etapas que controlan actuadores.

La presencia de voltaje debe comprobarse bajo condiciones de trabajo. Un multímetro puede indicar doce voltios a través de una conexión deteriorada, pero la tensión puede caer cuando la ECU comienza a consumir corriente.

Esta situación puede compararse con una tubería parcialmente obstruida. Sin consumo, la presión parece correcta. Cuando se abre el paso, la restricción impide entregar el caudal necesario.

La tensión de la batería durante el arranque también es importante. Si cae demasiado, la ECU puede reiniciarse justo cuando necesita controlar la inyección y el encendido. El motor gira mecánicamente, pero la unidad no permanece estable el tiempo suficiente para dirigir el arranque.

Por eso, un vehículo que no enciende no demuestra por sí solo que la ECU esté averiada. Una batería descargada, un cable resistivo o una caída de voltaje en el circuito principal pueden producir una pérdida aparente de control.

Masas

La masa eléctrica completa el circuito y proporciona el punto de referencia para las mediciones. La ECU suele utilizar varios terminales de masa porque sus circuitos realizan diferentes funciones y pueden manejar corrientes distintas.

Una masa puede estar destinada a la electrónica interna, otra a los sensores y otra a las etapas de potencia. Aunque finalmente se relacionen con el negativo de la batería, sus recorridos y puntos de conexión deben mantenerse en buen estado.

Una masa deficiente puede provocar reinicios, pérdida de comunicación, señales alteradas, funcionamiento intermitente o ausencia total de actividad. También puede hacer que diferentes sensores entreguen valores incorrectos al mismo tiempo.

Puede entenderse imaginando una regla cuyo punto cero se ha desplazado. Aunque la medida real no cambie, el valor indicado será incorrecto porque la referencia ya no es estable.

Comprobar continuidad con el vehículo apagado no siempre es suficiente. Una conexión deteriorada puede mostrar continuidad porque el multímetro utiliza una corriente muy pequeña. Cuando la ECU y los actuadores comienzan a trabajar, la resistencia produce una caída de voltaje.

Por ello, las masas deben comprobarse mediante mediciones de caída de tensión durante el funcionamiento o el arranque. También se deben inspeccionar los puntos de unión entre batería, carrocería, motor y arnés electrónico.

Fusibles

Los fusibles protegen los circuitos contra corrientes excesivas. Si se abre un fusible que alimenta la ECU, la unidad puede quedar completamente inactiva o perder solo algunas funciones.

No basta con observar el filamento a simple vista. Un fusible puede presentar una fractura difícil de distinguir, corrosión en sus terminales o falta de alimentación en uno de sus lados. Debe verificarse eléctricamente y comprobarse que reciba tensión desde su fuente.

Cuando un fusible se abre repetidamente, no debe reemplazarse por otro de mayor capacidad. La apertura indica que circula una corriente superior a la prevista. La causa puede ser un cable en cortocircuito, un actuador dañado o una falla interna en algún componente.

Un fusible abierto puede provocar falta de comunicación con el escáner, ausencia de inyección o pérdida de la referencia de cinco voltios. Estos efectos pueden parecer una avería grave de la unidad, aunque el problema esté en el suministro externo.

La ubicación y función de cada fusible deben verificarse con el diagrama eléctrico del vehículo. La denominación escrita en la tapa de la caja puede ser general y no mostrar todos los circuitos que dependen de él.

Relés

El relé principal permite alimentar la ECU y determinados componentes cuando se cumplen las condiciones de encendido. Está formado por una bobina de mando y contactos capaces de conducir una corriente mayor.

Cuando la bobina recibe la orden, el relé puede producir un clic. Sin embargo, ese sonido solo indica que el mecanismo intentó moverse. No demuestra que los contactos principales conduzcan correctamente.

Los contactos pueden estar desgastados, quemados o cubiertos por depósitos que aumentan su resistencia. En ese caso puede existir voltaje sin carga, pero la tensión cae al conectar la ECU y los actuadores.

También deben comprobarse la alimentación de la bobina, su masa de control y las tensiones presentes en los contactos de potencia. Sustituir la ECU sin revisar el relé puede dejar exactamente el mismo problema.

En ciertos vehículos la propia ECU controla el relé principal. Esto crea una secuencia en la que la unidad recibe una alimentación inicial, activa el relé y después obtiene energía para otros circuitos. Comprender esa lógica evita interpretar incorrectamente las mediciones.

Respaldo

Cuando una señal desaparece o entrega un valor imposible, la ECU puede utilizar un valor sustituto. Esta estrategia permite mantener un funcionamiento limitado en lugar de detener inmediatamente el motor.

Si se pierde la señal de un sensor de temperatura, la unidad puede utilizar una temperatura estimada. Si una señal de carga resulta poco confiable, puede calcular un valor aproximado utilizando otros sensores.

Esta estrategia se conoce comúnmente como modo de emergencia o funcionamiento de respaldo. Su finalidad es proteger el motor y permitir, cuando sea posible, que el vehículo continúe funcionando con prestaciones reducidas.

La presencia de un valor sustituto puede confundir durante el diagnóstico. El escáner puede mostrar un número estable que no proviene realmente del sensor, sino de una estimación programada.

El comportamiento del vehículo también puede cambiar deliberadamente. La ECU puede limitar las revoluciones, reducir la potencia, desactivar una función o utilizar una posición fija de un actuador.

El modo de emergencia no repara la falla. Solo ofrece una respuesta controlada ante la falta de información confiable. La causa original debe continuar investigándose.

Códigos

La ECU supervisa numerosos circuitos y condiciones. Cuando detecta una anomalía durante un tiempo determinado, puede almacenar un código de diagnóstico de falla, conocido como DTC.

El código identifica un sistema, circuito o comportamiento que no coincide con lo esperado. No representa automáticamente el nombre de la pieza que debe reemplazarse.

Un código relacionado con el sensor MAP puede originarse en el propio sensor, pero también en su alimentación, masa, cableado o en una presión del múltiple realmente anormal. Un código asociado a un inyector puede deberse a su bobina, al conector, al cableado o a la etapa de control.

La ECU también puede registrar códigos relacionados con su memoria, procesador o alimentación. Incluso estos deben interpretarse con cuidado. Una caída de tensión durante el arranque, una masa intermitente o la desconexión de la batería pueden generar registros que parecen señalar un problema interno.

Los códigos deben acompañarse de la información congelada y los datos en tiempo real. El registro de revoluciones, temperatura, tensión y carga ayuda a conocer las condiciones existentes cuando apareció la anomalía.

Borrar los códigos no constituye una reparación. Solo elimina temporalmente la información guardada. Si la condición continúa, el sistema volverá a detectarla.

OBD

El conector OBD, llamado técnicamente conector de enlace de datos, permite que un escáner se comunique con las unidades electrónicas del vehículo. Normalmente se encuentra dentro del habitáculo, cerca de la posición del conductor.

A través de esta conexión se pueden consultar códigos, datos en tiempo real, estados de monitores, información de identificación y registros almacenados. Dependiendo del equipo y del vehículo, también pueden realizarse pruebas activas, adaptaciones y procedimientos de programación.

El conector no es simplemente una salida directa de la ECU. La comunicación puede realizarse mediante redes compartidas por varias unidades. Si existe una interrupción en la red, un módulo en cortocircuito o falta de alimentación en el conector, el escáner puede no comunicarse.

Una pérdida de comunicación no demuestra que la ECU esté dañada. Primero debe comprobarse que el escáner funciona, que el conector recibe alimentación, que sus masas son correctas y que las líneas de comunicación mantienen las condiciones eléctricas previstas.

También debe verificarse si existe comunicación con otros módulos. Si ninguna unidad responde, el problema puede estar en la alimentación del conector o en la red principal. Si solo la ECU del motor está ausente, se deben analizar sus alimentaciones, masas y conexión a la red.

Diagnóstico

La ECU suele ser un componente resistente y no debe considerarse culpable únicamente porque el motor no arranque o exista un código difícil de interpretar. El diagnóstico debe comenzar por los elementos externos más básicos.

Primero se debe comprobar el estado de la batería y el voltaje durante el arranque. Después se revisan los fusibles, relés, alimentaciones y masas de la ECU utilizando el diagrama eléctrico correspondiente.

Los conectores deben inspeccionarse en busca de humedad, corrosión, terminales abiertos, aceite o refrigerante. Algunos líquidos pueden desplazarse por el interior del cableado y llegar hasta la unidad.

Las líneas de comunicación deben medirse según el tipo de red. También se debe comprobar que ningún módulo o componente externo esté provocando un cortocircuito que bloquee la comunicación.

Si falta una referencia de cinco voltios, conviene investigar los sensores que comparten esa línea. Un sensor internamente en cortocircuito puede hacer desaparecer la referencia y afectar varios circuitos al mismo tiempo.

Del mismo modo, un actuador en cortocircuito puede sobrecargar una salida. Antes de conectar una ECU de reemplazo, se deben medir los componentes controlados para evitar que la misma causa dañe la nueva unidad.

Pruebas

Las pruebas deben demostrar que la ECU recibe todo lo necesario para funcionar. No basta con comprobar un solo terminal positivo o encontrar una masa aparentemente conectada.

Cada alimentación debe medirse en el terminal correcto y bajo carga. Las masas deben evaluarse mediante caída de voltaje. Los fusibles y relés deben comprobarse en funcionamiento, no únicamente mediante una inspección visual.

La señal de encendido y las autorizaciones de arranque también deben considerarse. Una ECU puede estar completamente operativa, pero impedir la inyección porque el inmovilizador no ha reconocido la llave o porque no recibe señal de posición del cigüeñal.

Las pruebas activas del escáner permiten ordenar determinadas acciones. Si la ECU puede accionar un relé o una válvula, se confirma parte de su capacidad de mando. Sin embargo, la falta de respuesta todavía requiere distinguir entre ausencia de orden, cableado defectuoso y actuador bloqueado.

El osciloscopio permite observar señales rápidas, comunicaciones y órdenes de control. Resulta especialmente útil cuando el problema es intermitente o cuando una lectura promedio del multímetro oculta interrupciones breves.

La sustitución de la ECU solo se justifica después de comprobar sus entradas, salidas, suministros y comunicaciones. Incluso entonces debe considerarse la programación, codificación e inmovilizador.

Reemplazo

Una ECU nueva o usada no siempre funciona simplemente al conectarla. Puede necesitar programación del software, configuración del vehículo, codificación de inyectores, adaptación de la mariposa o sincronización con el sistema antirrobo.

Una unidad usada puede conservar datos de otro vehículo y quedar bloqueada por el inmovilizador. También puede poseer una programación incompatible aunque su carcasa y conectores sean idénticos.

Antes del reemplazo deben registrarse los códigos, datos de identificación y adaptaciones disponibles. Cuando el procedimiento lo permita, también conviene conservar una fuente estable de alimentación durante la programación.

La tensión no debe interrumpirse durante la actualización del software. Una pérdida de energía en medio del proceso puede dejar la unidad sin capacidad de iniciar correctamente.

La causa que dañó el componente original debe eliminarse primero. Una conexión invertida, un alternador con sobretensión, una bobina en cortocircuito o la entrada de agua pueden afectar también la unidad de reemplazo.

La ECU representa el centro de decisión del sistema electrónico, pero depende completamente de la información y la energía que recibe. Los sensores informan, la programación interpreta y los actuadores ejecutan. Cuando el sistema no responde, el problema puede estar en cualquiera de esos pasos.

Un código de falla, una pérdida de comunicación o un motor que no arranca no bastan para declarar defectuosa la unidad. La ausencia de una alimentación, una masa resistiva, un fusible abierto, un relé deteriorado o un componente externo en cortocircuito puede producir exactamente la misma apariencia. El diagnóstico correcto consiste en verificar toda la cadena y demostrar que la ECU recibe condiciones adecuadas, procesa la información y genera las órdenes esperadas antes de tomar la decisión de reemplazarla.
