Sistema de Admisión

El sistema de admisión no es solamente una tubería que conduce aire hacia los cilindros. Es un conjunto aerodinámico y electrónico en el que la presión, la temperatura, la densidad, la velocidad del flujo y las ondas acústicas cambian continuamente con el régimen y la carga del motor. La unidad de control necesita conocer esos cambios para calcular cuánto combustible inyectar, cuánto abrir la mariposa, cuándo recircular gases de escape y cómo conservar un ralentí estable.

Desde el punto de vista del diagnóstico avanzado, una falla de admisión puede presentarse como mezcla pobre, ralentí irregular, pérdida de torque, humo, detonación, consumo excesivo o códigos aparentemente relacionados con otros sistemas. Una manguera agrietada después del medidor de aire puede imitar un inyector obstruido; una PCV abierta puede parecer una fuga de múltiple; y una mariposa recién limpiada puede producir un régimen anormal si la estrategia de adaptación no se restablece según el procedimiento del fabricante.

La comprensión correcta comienza reconociendo que el motor no aspira simplemente un volumen fijo. Lo que determina la cantidad de combustible y el potencial de torque es la masa de oxígeno atrapada en cada cilindro. Esa masa depende de la densidad del aire, la presión del múltiple, la temperatura, la velocidad del flujo, la apertura de las válvulas y la eficiencia volumétrica.

Masa, presión y carga

Un motor puede calcular su carga mediante distintos métodos. En un sistema basado en MAP, la ECU utiliza la presión absoluta del múltiple, la temperatura del aire, el régimen, la cilindrada y tablas de eficiencia volumétrica para estimar la masa admitida. Este procedimiento se conoce comúnmente como cálculo de velocidad-densidad.

El sensor MAP no mide directamente cuántos gramos de aire atraviesan el conducto. Registra presión absoluta y permite que la ECU deduzca la carga a partir de un modelo. Si existen modificaciones de árbol de levas, fugas, cambios importantes de cilindrada o alteraciones del flujo, el modelo puede necesitar recalibración.

El sensor MAF, en cambio, mide de forma mucho más directa el flujo másico. Esto no significa que elimine la utilidad del MAP; muchos motores utilizan ambos para control, plausibilidad, presión de sobrealimentación y diagnóstico. La diferencia está en que el MAF informa cuánta masa atraviesa físicamente el ducto, mientras el MAP aporta la presión desde la cual la ECU puede estimarla.

Sensor MAF

Los sensores MAF modernos suelen utilizar un principio de hilo caliente o película caliente. Dentro del elemento existe una resistencia o membrana calentada electrónicamente por encima de la temperatura del aire de admisión.

Cuando el motor aspira aire, el flujo retira calor del elemento. Cuanta mayor masa atraviesa el sensor por unidad de tiempo, mayor es la transferencia térmica. El circuito electrónico aumenta la corriente necesaria para conservar una diferencia de temperatura determinada o interpreta la variación térmica entre zonas de medición.

La señal final se convierte en gramos por segundo, kilogramos por hora, frecuencia o tensión, dependiendo del diseño. La ECU utiliza esa información para establecer el tiempo base de inyección y contrastarla con la respuesta de los sensores de oxígeno.

El MAF no mide únicamente velocidad de aire. Un flujo frío y denso puede extraer más calor que otro más caliente y menos denso aun cuando ambos se desplacen a velocidades semejantes. Por esta razón, el principio térmico permite aproximarse a la masa real que ingresa.

En taller, una lectura baja puede deberse a un elemento contaminado, una restricción de admisión, un motor con baja eficiencia volumétrica o una fuga que desvía parte del flujo. Una lectura alta puede aparecer por turbulencia, flujo inverso, calibración incorrecta o contaminación del elemento.

No debe limpiarse indiscriminadamente con solventes agresivos. La película puede ser extremadamente delicada. También deben revisarse alimentación, masa, referencia, integridad del ducto y sentido de montaje antes de condenar el sensor.

Aire no medido

En un motor que utiliza MAF, todo el aire destinado a la combustión debería atravesar el medidor. Una fuga situada antes del sensor puede permitir el ingreso de polvo, pero normalmente el aire todavía atravesará el MAF si la abertura se encuentra en la caja del filtro. La situación cambia cuando la entrada aparece después del sensor.

Una manguera agrietada, junta de múltiple defectuosa, servo de freno con fuga o conducto desconectado permite que el motor aspire aire que la ECU nunca contabilizó. Como la cantidad base de combustible fue calculada para una masa inferior, la mezcla queda pobre.

El sensor de oxígeno detecta exceso de oxígeno en el escape y la ECU responde aumentando el tiempo de inyección. Esa corrección inmediata aparece como STFT, o ajuste de combustible de corto plazo.

Si la condición se mantiene, parte de la corrección se almacena como LTFT, ajuste de largo plazo. Valores positivos significan que la ECU está agregando combustible respecto de su cálculo inicial. Lecturas de +15 % o +20 % pueden señalar una desviación importante, aunque los límites aceptables dependen del fabricante, el régimen y la estrategia.

Una fuga de vacío suele afectar más el ralentí porque el caudal normal es pequeño. Una entrada adicional de pocos gramos representa una proporción grande del total. Al acelerar y aumentar el aire que cruza la mariposa, la misma fuga representa un porcentaje menor, por lo que los trims pueden aproximarse a cero.

Esta comparación resulta muy útil: fuel trims fuertemente positivos en ralentí que mejoran a 2.500 rpm orientan hacia una fuga de vacío. Si la corrección permanece elevada en todas las cargas, deben considerarse también MAF subestimando, presión de combustible insuficiente, inyectores restringidos o entrada de aire en un ducto presurizado.

PCV abierta

La ventilación positiva del cárter conecta los vapores internos con la admisión para que sean quemados. La válvula PCV regula ese flujo según la depresión y la condición de carga.

Durante ralentí existe un vacío elevado en el múltiple, por lo que la PCV debe restringir el paso. A plena carga, cuando la depresión disminuye y aumenta el blow-by, permite una ventilación diferente según el diseño.

Si la válvula se rompe, pierde su resorte o queda trabada completamente abierta, el múltiple puede aspirar un caudal excesivo a través del cárter. Desde la perspectiva de la gestión electrónica, la falla actúa como una fuga de vacío de gran tamaño.

El motor puede presentar ralentí alto o inestable, silbido, mezcla pobre, STFT positivo, códigos P0171 o P0174 y fallos de combustión. También puede aumentar el consumo de aceite si la corriente arrastra lubricante hacia la admisión.

Bloquear temporalmente el conducto durante una comprobación puede modificar inmediatamente los trims y estabilizar el ralentí, pero esta acción debe utilizarse solo como prueba breve. La inspección completa debe incluir membranas integradas en la tapa de válvulas, separadores de aceite, tuberías y presión del cárter.

No todas las PCV funcionan como una válvula desmontable. Algunos motores incorporan orificios calibrados o membranas dentro de la tapa. Reemplazar únicamente una manguera cuando la membrana está rota no corrige la entrada de aire.

Fuel trims y diagnóstico

Los ajustes de combustible deben interpretarse con el motor en lazo cerrado y a temperatura normal. Observar un valor aislado inmediatamente después del arranque puede conducir a errores.

El STFT cambia rápidamente porque responde al sensor de oxígeno. El LTFT representa una adaptación aprendida en determinadas celdas de carga y régimen. La suma de ambos ofrece una idea aproximada de la corrección total en ese momento.

Si el LTFT está en +18 % y el STFT oscila cerca de +2 %, la ECU ya incorporó casi toda la corrección a su memoria. Si se desconecta la batería o se borran adaptaciones, el LTFT puede volver temporalmente a cero, pero la falla física permanece y el STFT comenzará a aumentar.

Una prueba con máquina de humo permite encontrar entradas que no son visibles. Debe aplicarse presión moderada para no dañar sensores, membranas o sellos. En motores turboalimentados se debe diferenciar entre fugas de vacío antes del compresor y fugas de presión en el circuito de sobrealimentación.

El diagnóstico no debe terminar al encontrar un trim positivo. Una fuga de escape antes del sensor de oxígeno puede introducir aire y simular mezcla pobre. También deben comprobarse presión de combustible, caudal de inyectores, señal MAF y sincronización mecánica.

Geometría variable

El múltiple de admisión debe trabajar desde el ralentí hasta el régimen máximo. Una geometría óptima para bajas revoluciones no es necesariamente apropiada para altas.

Los sistemas VIS o VIM modifican la longitud efectiva de los conductos mediante mariposas internas. A bajas revoluciones seleccionan normalmente un recorrido largo y de sección moderada. La columna de aire adquiere velocidad e inercia y las ondas de presión pueden sincronizarse con el cierre y apertura de las válvulas.

El beneficio no procede exclusivamente del efecto Venturi. Un estrechamiento puede elevar la velocidad local, pero también produce una caída de presión si resulta excesivo. La ganancia principal de un conducto largo proviene de la inercia del flujo y la resonancia de las ondas de presión.

Cuando la válvula de admisión se cierra, la columna de aire continúa moviéndose y genera ondas que recorren el conducto. Si la longitud está afinada para que una onda de presión positiva regrese durante la siguiente apertura, ayuda a introducir más carga y mejora el torque.

A altas revoluciones disminuye el tiempo disponible para llenar el cilindro. El sistema abre un recorrido corto y menos restrictivo, permitiendo que una mayor masa atraviese el múltiple sin una pérdida excesiva de presión.

Una mariposa VIS trabada en la posición larga puede entregar buen torque bajo, pero limitar la potencia superior. Si queda en la ruta corta, el motor puede perder respuesta a bajas revoluciones. Los códigos P2004, P2006 o similares deben acompañarse de una inspección de varillajes, diafragmas, motores eléctricos, sensores de posición y depósitos internos.

Resonancia y ruido

Cada apertura de válvula genera una pulsación de presión. Estas pulsaciones se desplazan por el múltiple, caja del filtro y snorkel, donde pueden transformarse en ruido audible.

Las cajas plásticas aparentemente vacías conectadas a los ductos suelen ser resonadores de Helmholtz. Están formadas por una cavidad de volumen definido y un cuello cuya longitud y área determinan su frecuencia natural.

Cuando una pulsación cercana a esa frecuencia llega al cuello, la masa de aire contenida en él oscila contra la elasticidad del aire encerrado en la cavidad. El resonador absorbe y devuelve energía con una fase que reduce la presión acústica propagada por el ducto.

No elimina cualquier sonido ni actúa en todas las frecuencias. Se diseña para atenuar bandas específicas relacionadas con órdenes de combustión, resonancias del múltiple o ruido del compresor.

Retirarlo puede aumentar el sonido de admisión sin mejorar el caudal. En algunos diseños también participa en el volumen acústico y puede alterar la respuesta transitoria del MAF. Una caja fisurada, además, se convierte en una entrada de aire no filtrado o no medido según su ubicación.

Intercooler

El turbocompresor aumenta la presión del aire, pero la compresión también eleva su temperatura. Un gas caliente ocupa más volumen para la misma masa y presenta menor densidad.

El intercooler o enfriador de aire de carga transfiere calor desde el aire comprimido hacia el ambiente o hacia un circuito líquido. No está diseñado principalmente para enfriar el bloque del motor, aunque indirectamente puede reducir las temperaturas de combustión y escape.

Al bajar la temperatura, aumenta la densidad. Para una misma presión y un mismo volumen de cilindro puede ingresar una masa mayor de aire y, por tanto, más oxígeno. La ECU puede añadir más combustible y producir mayor torque.

La carga fría también ofrece más margen frente a la detonación en motores de gasolina. Por eso, una temperatura de admisión elevada puede hacer que la ECU retire adelanto incluso cuando la presión de turbo sea correcta.

Un intercooler obstruido externamente pierde capacidad térmica. Una restricción interna produce caída de presión, mientras una fisura causa fuga de sobrealimentación. En el escáner puede observarse presión objetivo no alcanzada, aumento de temperatura, correcciones de turbo y humo negro en diésel.

El tamaño no debe evaluarse solo por apariencia. Un núcleo enorme puede enfriar bien, pero agregar volumen, retraso de respuesta y pérdida de presión. El diagnóstico requiere comparar temperatura y presión antes y después del intercooler bajo carga.

EGR y temperatura

La recirculación de gases de escape introduce en la admisión una fracción de gases ya quemados. A primera vista parece absurdo agregar un gas caliente y contaminado al aire fresco, pero su función termodinámica consiste precisamente en modificar la combustión.

El gas recirculado contiene poca capacidad para volver a quemarse. Al ocupar parte del volumen, reduce la concentración de oxígeno y aumenta la capacidad térmica de la mezcla dentro del cilindro.

Durante la combustión, la energía se distribuye entre una masa mayor de gas inerte y la temperatura máxima disminuye. Como la formación de óxidos de nitrógeno aumenta intensamente a temperaturas elevadas, la EGR reduce las emisiones de NOx.

Que el gas llegue caliente no invalida el principio. Incluso una EGR sin enfriar puede reducir la temperatura pico por dilución. Una EGR refrigerada resulta generalmente más efectiva porque además disminuye la temperatura inicial de la carga.

El exceso de EGR produce combustión lenta, falta de oxígeno, humo, pérdida de torque y ralentí irregular. Una válvula trabada abierta se comporta como una dilución excesiva, especialmente en ralentí, donde normalmente debería permanecer cerrada o trabajar con un caudal mínimo.

Una EGR cerrada permanentemente puede no producir una pérdida inmediata de potencia, pero eleva NOx y puede aumentar la tendencia a la detonación en determinadas estrategias. El diagnóstico debe observar posición comandada, posición real, caudal estimado, MAF y variación de presión del múltiple durante una activación bidireccional.

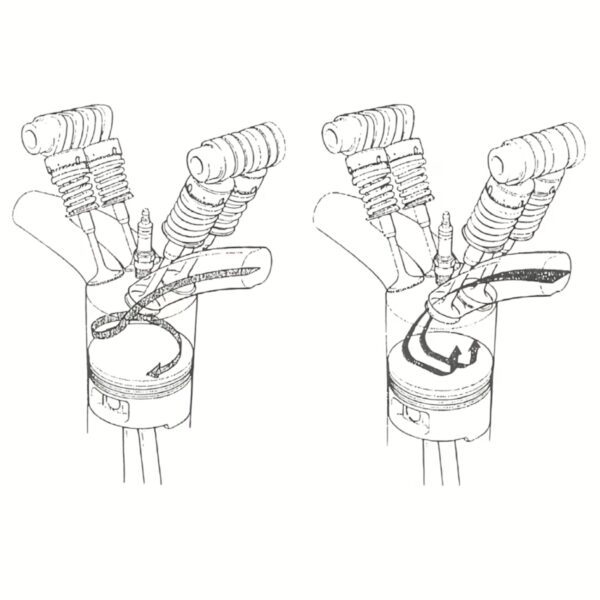

Swirl y tumble

Los motores diésel y muchos motores de inyección directa necesitan controlar el movimiento del aire dentro del cilindro. La pulverización de combustible debe encontrar oxígeno rápidamente antes de que finalice el breve periodo de combustión útil.

Las swirl flaps son mariposas pequeñas instaladas en uno de los conductos de admisión o dentro del múltiple. A bajas revoluciones cierran parcialmente una ruta y obligan al aire a entrar con una dirección tangencial.

El resultado es un movimiento rotacional alrededor del eje del cilindro denominado swirl, semejante a un sacacorchos. En motores de gasolina también puede buscarse tumble, una rotación transversal que se transforma en turbulencia cerca del punto muerto superior.

La turbulencia mejora el contacto entre el aire y las gotas de combustible, reduce zonas localmente ricas y favorece una combustión más rápida y estable. No garantiza una atomización perfecta, porque la calidad de la pulverización depende principalmente del inyector, la presión, el tamaño de gota y la geometría de la cámara.

A altas revoluciones, mantener cerradas las mariposas generaría una restricción considerable. Por eso suelen abrirse para maximizar el caudal.

El aceite procedente de la PCV y el hollín de la EGR forman depósitos pegajosos alrededor de los alerones. El mecanismo puede trabarse, romper su varillaje o presentar juego. Los síntomas incluyen humo negro, falta de torque, marcha irregular y códigos de control del múltiple.

En algunos diseños antiguos, tornillos o mariposas desprendidos podían ser aspirados por el motor y causar daños catastróficos. Por ello, una reparación no debe limitarse a borrar el código: es necesario comprobar la integridad física de cada pieza.

Mariposa electrónica

En un sistema DBW o drive-by-wire, el pedal no mueve directamente la mariposa mediante un cable. Sensores redundantes informan la posición solicitada y la ECU acciona un motor eléctrico en el cuerpo de aceleración.

La mariposa controla carga, ralentí, control de tracción, emisiones y velocidad crucero. Incluso con el pedal liberado conserva un ángulo pequeño para suministrar el aire de ralentí.

Con el tiempo se acumulan depósitos alrededor del borde. La abertura efectiva disminuye y la ECU aprende a abrir algunos grados adicionales para mantener el régimen objetivo.

Cuando un mecánico elimina una costra severa, la abertura física vuelve a ser mayor. Si la adaptación antigua permanece almacenada, el módulo puede ordenar inicialmente una posición excesiva y provocar ralentí alto, oscilaciones o códigos de plausibilidad.

En algunos vehículos el régimen puede superar las 2.000 rpm, pero esa cifra no es universal. Tampoco es correcto afirmar que todos los cuerpos electrónicos requieren obligatoriamente un escáner después de cualquier limpieza.

El procedimiento depende del fabricante. Algunos realizan el aprendizaje automáticamente después de varios ciclos; otros utilizan una secuencia de contacto y pedal; y ciertos sistemas exigen una función de throttle relearn o idle air volume learn mediante escáner.

La norma profesional es consultar el procedimiento específico. Cuando se interviene un cuerpo muy contaminado, se reemplaza, se desconecta la batería o se borra la memoria, deben comprobarse el aprendizaje de posición cerrada y la adaptación de ralentí.

No se debe forzar manualmente una mariposa si el fabricante lo prohíbe. Moverla contra los engranajes puede dañar el reductor o alterar los sensores internos. El limpiador tampoco debe inundar la zona electrónica.

IAC y bypass

Antes de la generalización del acelerador electrónico, la mariposa estaba conectada al pedal mediante un cable. Con el pedal liberado permanecía prácticamente cerrada y el motor necesitaba una ruta alternativa para respirar.

La válvula IAC, o control de aire de ralentí, regula un conducto de bypass que rodea la mariposa. Puede utilizar un motor de pasos, un solenoide rotativo o una válvula electromagnética.

Cuando la ECU detecta una caída de revoluciones, abre el bypass y deja pasar más aire. A la vez aumenta el combustible para mantener la mezcla. Si las rpm suben demasiado, reduce la sección.

La entrada de una carga como el compresor del aire acondicionado aplica un torque resistente al motor. Sin compensación, un propulsor pequeño podría caer de régimen o apagarse. La ECU anticipa la conexión del compresor, abre la IAC y aumenta el torque producido.

La misma estrategia compensa la dirección hidráulica, el alternador bajo alta carga, el engrane de una transmisión automática y el calentamiento inicial.

Una IAC contaminada puede quedar abierta y producir ralentí alto, o cerrada y provocar apagado al soltar el acelerador. También puede oscilar al intentar superar depósitos que impiden posicionarla con precisión.

Antes de reemplazarla se deben comprobar alimentación, bobinas, comando, conducto de bypass y fugas de vacío. Ajustar el tornillo de tope de la mariposa para corregir un problema de IAC altera la calibración base y suele crear una segunda falla.

Diagnóstico integrado

El diagnóstico del sistema de admisión debe relacionar mediciones en lugar de interpretar códigos de forma aislada. Una mezcla pobre puede originarse en aire no medido, poco combustible o una lectura incorrecta del sensor.

Si los trims son positivos solo en ralentí, conviene buscar fugas de vacío, PCV abierta, EGR mal cerrada o junta de múltiple. Si permanecen altos bajo carga, se revisan MAF, presión de combustible y caudal de inyectores.

Una pérdida exclusiva a altas revoluciones orienta hacia conductos variables trabados, filtro restringido, mariposa que no alcanza la apertura ordenada, intercooler colapsado o escape obstruido. Una swirl flap cerrada limita el caudal y puede acompañarse de diferencias de presión o posición.

El MAF debe compararse con la cilindrada, rpm, presión y carga calculada. El MAP debe aproximarse a la presión barométrica con el motor apagado. Una discrepancia entre ambos puede generar códigos de correlación sin que ninguno esté necesariamente averiado.

La máquina de humo, el osciloscopio, el escáner bidireccional y el manómetro son complementarios. El humo revela fugas; el osciloscopio muestra una señal MAF inestable; el escáner permite ordenar EGR, VIS o IAC; y el manómetro confirma presión y vacío reales.

Un Master Technician no sustituye piezas siguiendo el nombre del código. Comprueba si el sistema produce el efecto físico esperado. Si ordena abrir la EGR, el MAF debería cambiar y el motor reaccionar. Si activa la geometría variable, la posición debe seguir al comando. Si bloquea temporalmente la PCV defectuosa, los trims deberían acercarse a cero.

La admisión funciona como una red de masa, presión, temperatura y ondas. El MAF cuantifica el flujo, el múltiple lo acelera y sintoniza, el intercooler modifica su densidad, la EGR altera su composición y las swirl flaps organizan su movimiento dentro del cilindro. Cuando cualquiera de esos elementos falla, la ECU intenta compensar hasta llegar a su límite. Interpretar esas compensaciones permite encontrar la causa real antes de que una pequeña fuga termine convertida en misfire, daño de catalizador o pérdida severa de rendimiento.
