Las chavetas de válvula son pequeñas piezas de retención instaladas en el extremo superior del vástago de las válvulas de admisión y escape. A pesar de su reducido tamaño, cumplen una función crítica dentro del tren de válvulas: bloquean el retenedor del resorte al vástago de la válvula, permitiendo que la fuerza del resorte mantenga la válvula bajo control y evitando que el conjunto se separe durante el funcionamiento del motor.
En terminología técnica también pueden encontrarse como valve keepers, valve locks o valve cotters. En español reciben nombres como semiconos, cuñas, seguros o trabas de válvula. Normalmente se utilizan dos piezas semicirculares por válvula, que juntas rodean el extremo del vástago y encajan en una o varias ranuras mecanizadas específicamente para recibirlas.
Su funcionamiento puede entenderse como un pequeño sistema de cuñas. La ranura del vástago impide que las chavetas puedan desplazarse libremente en sentido axial, mientras que la superficie cónica interior del retenedor las mantiene cerradas alrededor del vástago. Cuando se libera el compresor del resorte después del montaje, la fuerza del propio resorte presiona el retenedor contra las chavetas y mantiene el conjunto autobloqueado.
Aunque visualmente parezcan simples seguros, las chavetas constituyen uno de los puntos estructurales más importantes del sistema de distribución. Sin ellas, el resorte no podría permanecer correctamente conectado a la válvula.
Dónde se encuentran

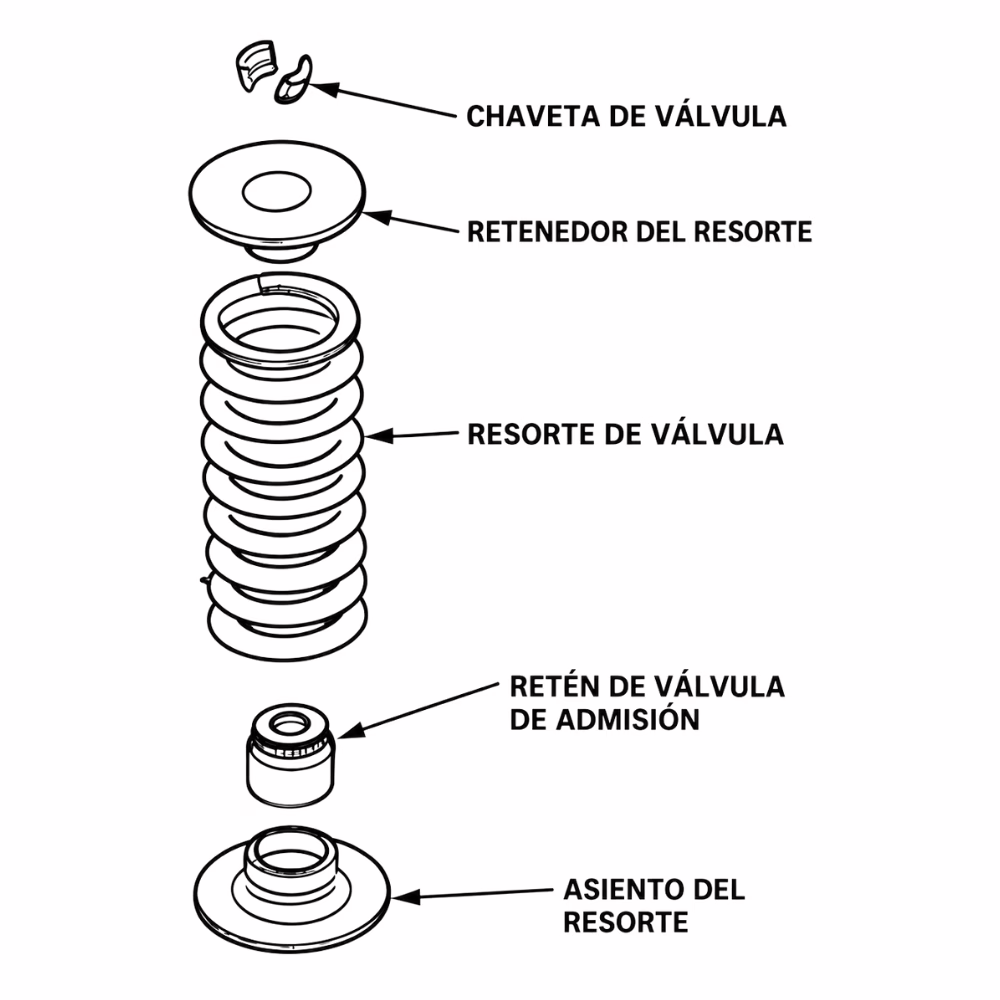

Las chavetas se encuentran en la parte superior del conjunto de la válvula, inmediatamente debajo de la punta del vástago y alojadas dentro del retenedor superior del resorte.
La válvula atraviesa longitudinalmente su guía desde la cámara de combustión hacia la parte superior de la culata. Alrededor del vástago se instala el resorte de válvula, cuyo extremo superior queda apoyado contra un retenedor o platillo.
El retenedor posee un orificio central a través del cual pasa el extremo del vástago. En la región donde se alojan las chavetas, este orificio posee una forma cónica diseñada para atraparlas cuando el resorte ejerce presión hacia arriba.
Cerca de la punta del vástago se mecaniza una ranura o un conjunto de ranuras. Las chavetas encajan sobre ellas y quedan atrapadas simultáneamente entre el vástago y el retenedor.
A partir de ese momento, válvula, chavetas, retenedor y resorte quedan mecánicamente unidos.
Cómo funcionan
Para comprender la importancia de las chavetas es útil seguir el recorrido de las fuerzas dentro del conjunto.
El resorte está instalado bajo compresión entre la culata y el retenedor superior. Incluso cuando la válvula permanece cerrada, existe una precarga que intenta empujar el retenedor hacia arriba.
Si no existieran las chavetas, el retenedor podría desplazarse por el extremo del vástago y desprenderse. El resorte perdería inmediatamente la conexión con la válvula y dejaría de controlar su movimiento.
Las chavetas evitan esta separación. Su superficie interior se apoya en las ranuras del vástago, mientras que su exterior se adapta al cono del retenedor. Cuando este último recibe la fuerza ascendente del resorte, su geometría cónica empuja las chavetas radialmente hacia el centro.
Se produce así una acción de cuña alrededor del vástago.
La fuerza sigue una trayectoria desde el resorte hacia el retenedor, desde el retenedor hacia las chavetas y desde estas hacia el vástago de la válvula.
Gracias a esta unión, el resorte puede devolver la válvula hacia su asiento cada vez que el perfil de la leva deja de ejercer la fuerza necesaria para mantenerla abierta.
Las chavetas, por tanto, no son únicamente piezas destinadas a impedir que el retenedor se salga. Constituyen el enlace mecánico mediante el cual el resorte permanece unido a la válvula.
Por qué se utilizan dos mitades

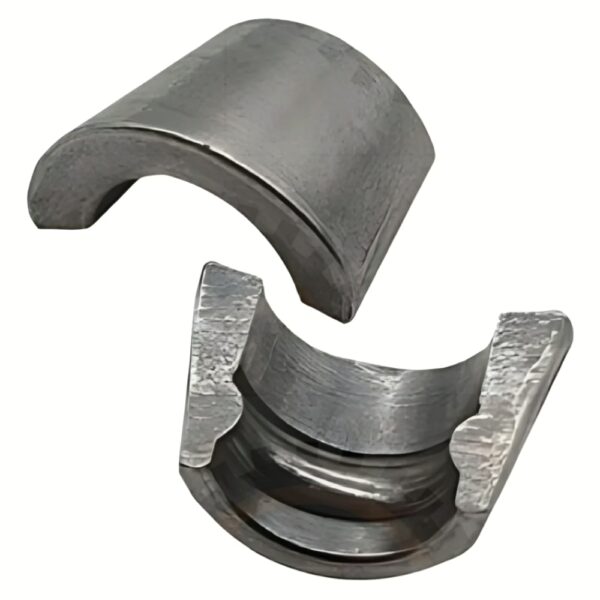

La mayoría de las chavetas se fabrican como dos piezas semicirculares porque deben instalarse alrededor de un vástago que ya se encuentra introducido dentro de la guía.
Si fueran un anillo completamente cerrado, no podrían colocarse fácilmente en su posición después de montar la válvula en la culata.
Durante el ensamblaje, el resorte se comprime mediante una herramienta específica. El retenedor desciende y deja expuesta la ranura situada cerca del extremo del vástago.
En ese momento se introduce una chaveta desde cada lado. Ambas rodean parcialmente el vástago y encajan en su correspondiente ranura.
Cuando el compresor se libera lentamente, el retenedor sube impulsado por el resorte hasta rodear las superficies exteriores de las dos chavetas.
La precisión dimensional es fundamental. El diámetro del vástago, la forma de la ranura, el perfil interior de las chavetas y el cono del retenedor deben ser compatibles entre sí.
Una diferencia aparentemente pequeña puede impedir que la unión quede correctamente bloqueada.
La función de la forma cónica
Una característica fundamental de este sistema es la geometría cónica existente entre las chavetas y el retenedor.
El retenedor no se limita a apoyarse sobre la parte superior de las chavetas. Su superficie interior envuelve parcialmente sus caras exteriores inclinadas.
Cuando el resorte empuja el retenedor hacia arriba, el cono transforma una parte de esa carga axial en una fuerza radial que aprieta ambas chavetas contra el vástago.
Cuanto mayor es la carga transmitida por el resorte dentro de los límites de diseño, mayor es la tendencia del retenedor a mantener las chavetas correctamente atrapadas.
Esta geometría permite obtener una unión compacta y resistente sin necesidad de tornillos, pasadores atravesados o mecanismos externos.
En aplicaciones de alto rendimiento son habituales sistemas identificados por ángulos como 7° o 10°. Estos valores corresponden a la geometría del sistema formado por chavetas y retenedor y no deben confundirse con el ángulo de asiento de la válvula.
El retenedor y las chavetas deben pertenecer al mismo sistema geométrico. Una chaveta diseñada para un ángulo determinado no debe combinarse arbitrariamente con un retenedor de otra geometría.
Ranura del vástago
La ranura situada cerca del extremo superior del vástago constituye el punto de anclaje axial de las chavetas.
Existen válvulas con una única ranura y otras que utilizan varias ranuras paralelas. La forma exacta depende del diseño del motor y del sistema de retención elegido.
En una configuración de ranura única, las chavetas se apoyan sobre un perfil claramente definido que limita directamente su movimiento axial.
En sistemas de múltiples ranuras, la unión puede distribuir el contacto sobre varias superficies pequeñas. Cada diseño posee características específicas respecto a desgaste, rotación de la válvula, cargas de contacto y fabricación.
No basta con que una chaveta pueda introducirse físicamente en una ranura. Debe coincidir exactamente con el perfil para el cual fue diseñada.
Una chaveta incompatible puede aparentemente quedar instalada y, sin embargo, no apoyarse correctamente sobre las superficies previstas.
Esto puede concentrar las cargas sobre zonas demasiado pequeñas, provocar desgaste prematuro o permitir que el retenedor termine liberándose.
Retenedor y chavetas como conjunto
El retenedor del resorte y las chavetas trabajan como un sistema único.
El retenedor recibe directamente la fuerza del extremo superior del resorte y la distribuye hacia las chavetas. Estas transfieren posteriormente esa carga hacia el vástago.
Cuando el árbol de levas abre la válvula, todo el conjunto se desplaza y acelera. Cuando comienza el cierre, el resorte obliga a retenedor, chavetas y válvula a regresar en dirección al asiento.
Por tanto, estas pequeñas piezas también forman parte de la masa móvil del tren de válvulas.
En motores que funcionan a regímenes muy elevados, reducir esta masa resulta beneficioso porque disminuye las fuerzas de inercia que el resorte debe controlar. Por esta razón pueden utilizarse retenedores de acero ligero, titanio u otros materiales especialmente seleccionados.
Las chavetas deben resistir simultáneamente las cargas generadas por la fuerza del resorte, las aceleraciones del tren de válvulas y los impactos dinámicos asociados al funcionamiento.
Qué evita que la válvula caiga al cilindro
Una vez correctamente instalado el conjunto, las chavetas son las piezas que impiden que el retenedor se separe del vástago.
Al mantener unido el retenedor a la válvula, conservan también la conexión con el resorte. La válvula queda así retenida dentro de la culata y controlada por el sistema de distribución.
Si las chavetas desaparecieran o se liberaran, el retenedor dejaría de estar unido al vástago. El resorte podría perder su posición y la válvula quedaría sin la fuerza necesaria para mantenerla cerrada.
En esas condiciones, la válvula puede desplazarse hacia la cámara de combustión.
Por ello, ante la pregunta qué componente de seguridad evita que una válvula se caiga dentro del cilindro después de armar el resorte, la respuesta es: las chavetas de válvula.
Existe, sin embargo, una diferencia importante durante el proceso de reparación. Mientras el resorte permanece comprimido y las chavetas todavía no han sido instaladas, la válvula aún no se encuentra asegurada por este sistema.
Si se están reemplazando resortes con la culata montada sobre el motor, debe utilizarse un procedimiento adicional para mantener la válvula dentro de la culata mientras las chavetas están retiradas.
Cambio de resortes con la culata instalada
En determinados motores es posible sustituir resortes de válvulas sin desmontar la culata.
El problema es que, al retirar las chavetas y liberar el retenedor, la válvula queda sin el elemento que impide que descienda hacia el cilindro.
Para evitarlo puede utilizarse aire comprimido introducido en la cámara de combustión a través del orificio de la bujía. La presión ayuda a mantener la cabeza de la válvula contra su asiento durante la reparación.
Otra técnica consiste en colocar cuidadosamente el pistón cerca del punto muerto superior correspondiente, de manera que limite cuánto puede descender la válvula si pierde momentáneamente su apoyo.
El procedimiento exacto depende de la arquitectura del motor y debe realizarse con herramientas apropiadas.
Una vez colocadas nuevamente ambas chavetas y liberado el compresor de resortes, la válvula recupera su sistema permanente de retención.
Qué ocurre si una chaveta queda mal instalada
Una chaveta incorrectamente montada constituye uno de los errores más peligrosos durante el ensamblaje de una culata.
Puede ocurrir que una de las mitades no entre completamente en la ranura, quede inclinada, se instale invertida, presente una posición diferente respecto a su compañera o incluso que el retenedor se libere faltando una chaveta.
El problema es que el conjunto puede parecer correctamente instalado a primera vista.
Mientras el motor permanece detenido, la fuerza estática del resorte puede mantener provisionalmente las piezas en posición. Sin embargo, una vez que el motor comienza a girar, aparecen fuertes aceleraciones y cargas alternantes.
Una chaveta mal asentada puede desplazarse progresivamente hasta salirse.
Por ello, después de liberar el compresor debe comprobarse visualmente que las dos mitades estén presentes, correctamente centradas y asentadas de forma simétrica en la ranura.
Cuando una chaveta se libera
Si una o ambas chavetas se desprenden durante el funcionamiento, las consecuencias pueden ser extremadamente graves.
El retenedor pierde su conexión con el vástago y el resorte deja de controlar correctamente la válvula.
En ese momento la válvula puede caer hacia el interior de la cámara.
En un motor de interferencia, donde las trayectorias del pistón y las válvulas ocupan parte del mismo espacio en diferentes momentos del ciclo, el pistón puede golpear violentamente la válvula.
El impacto puede doblar el vástago, desprender la cabeza de la válvula, fracturar el pistón o romper partes de la culata.
Si la cabeza se desprende completamente, puede quedar suelta dentro del cilindro y ser golpeada repetidamente por el pistón. Los fragmentos resultantes pueden dañar la cámara de combustión, el asiento, la bujía y las paredes del cilindro.
En casos severos puede ser necesario reemplazar o reconstruir completamente el motor.
Todo este daño puede comenzar por la falla de dos pequeñas piezas de pocos gramos.
Desgaste de las chavetas
Las superficies de las chavetas están sometidas a elevadas presiones de contacto durante toda la vida del motor.
Aunque aparentemente permanecen inmóviles, soportan continuamente las fuerzas transmitidas entre retenedor y vástago.
Con el tiempo pueden aparecer marcas, deformación, desgaste superficial o cambios en la geometría de contacto.
El desgaste puede ser más importante en motores que trabajan durante largos periodos a altas revoluciones, utilizan resortes de elevada presión o poseen componentes modificados respecto del diseño original.
Una chaveta desgastada puede perder el ajuste preciso con la ranura y comenzar a presentar pequeños movimientos.
Estos movimientos pueden producir fricción repetitiva contra el vástago y el retenedor, aumentando progresivamente el desgaste.
Por esta razón, durante una reconstrucción completa del tren de válvulas resulta necesario inspeccionar cuidadosamente tanto las chavetas como las ranuras y el cono interior del retenedor.
Reutilización
El hecho de que una chaveta no esté partida no significa necesariamente que se encuentre en condiciones ideales para ser reutilizada.
Las superficies deben conservar su geometría y no presentar deformaciones, grietas, rebabas ni desgaste apreciable.
Cuando se instalan válvulas nuevas, es recomendable evaluar también el reemplazo de las chavetas, especialmente si el motor posee mucho kilometraje o trabaja bajo condiciones severas.
También debe inspeccionarse el retenedor. Instalar chavetas nuevas dentro de un retenedor cuyo cono se encuentra desgastado puede continuar produciendo un contacto incorrecto.
El sistema debe evaluarse como un conjunto y no como piezas independientes.
Importancia de las tolerancias
Las chavetas trabajan dentro de tolerancias relativamente pequeñas.
El diámetro del vástago, profundidad y forma de las ranuras, altura del conjunto y ángulo de contacto determinan cómo se distribuyen las cargas.
Una geometría incorrecta puede modificar incluso la posición vertical del retenedor.
Esto puede afectar indirectamente la altura instalada del resorte, cambiando la precarga que este ejerce con la válvula cerrada.
En aplicaciones de alto rendimiento estas diferencias pueden resultar especialmente relevantes porque los resortes suelen trabajar dentro de márgenes calculados cuidadosamente respecto a presión instalada, elevación máxima y coil bind.
La elección de chavetas y retenedores debe realizarse, por tanto, considerando el tren de válvulas completo.
Montaje
El montaje comienza con la válvula correctamente introducida dentro de su guía.
Posteriormente se instalan los elementos correspondientes en la zona del vástago, como el asiento inferior del resorte y, cuando corresponde, el retén de válvula.
El resorte se coloca sobre la culata y el retenedor se posiciona en su extremo superior.
A continuación se utiliza un compresor de resortes de válvula para comprimir gradualmente el resorte. El retenedor desciende hasta dejar completamente accesibles las ranuras del extremo del vástago.
Las dos chavetas se colocan alrededor de esas ranuras.
En algunos procedimientos puede utilizarse una pequeña cantidad de grasa para mantener provisionalmente las chavetas en posición mientras se libera la herramienta, siempre que sea compatible con el proceso de montaje.
El compresor debe liberarse lentamente mientras se observa que el retenedor capture correctamente ambas piezas.
Cuando la presión del resorte queda completamente transferida al retenedor, las chavetas deben presentar una posición uniforme y estable.
Verificación después del montaje
Después del ensamblaje es importante inspeccionar cada válvula antes de continuar armando el motor.
Las dos chavetas deben encontrarse a una altura similar y correctamente asentadas alrededor del vástago.
El retenedor debe quedar centrado y no mostrar inclinaciones anormales.
También debe verificarse que ninguna chaveta haya quedado parcialmente fuera de la ranura.
En reparaciones profesionales puede aplicarse un ligero impacto controlado sobre el extremo adecuado del conjunto mediante herramientas y procedimientos específicos para comprobar el asentamiento, aunque esta operación debe realizarse con criterio y evitando transmitir cargas capaces de dañar la válvula.
Una inspección de pocos segundos puede evitar una falla catastrófica después del arranque.
Energía acumulada en el resorte
Durante el montaje, el resorte comprimido almacena una cantidad importante de energía potencial elástica.
Si el compresor se desliza, se rompe o se libera mientras las chavetas no están correctamente instaladas, el retenedor puede salir proyectado violentamente.
Por este motivo deben emplearse herramientas diseñadas específicamente para comprimir resortes de válvulas.
No es recomendable utilizar sistemas improvisados que puedan perder su posición de manera repentina.
La instalación de las chavetas exige precisión mecánica, pero también constituye una operación de seguridad para la persona que realiza la reparación.
Chavetas en motores de altas revoluciones
A medida que aumenta el régimen del motor también aumentan las aceleraciones experimentadas por el tren de válvulas.
El retenedor y las chavetas deben cambiar de dirección miles de veces por minuto junto con la válvula.
En un motor que trabaja a 8.000 rpm, una válvula accionada por un árbol de levas que gira a la mitad de la velocidad del cigüeñal puede completar alrededor de 4.000 ciclos de apertura y cierre por minuto.
Durante cada ciclo aparecen cargas inerciales que se suman a las fuerzas producidas por el resorte.
Esto explica por qué los componentes utilizados en motores deportivos pueden diferir de los instalados en motores convencionales.
Los materiales, perfiles, ángulos de bloqueo y métodos de fabricación se seleccionan buscando una combinación adecuada de resistencia, masa y estabilidad.
La compatibilidad entre retenedor, chavetas, vástago y resorte adquiere todavía más importancia en estas aplicaciones.
Relación con la falla del resorte
Las chavetas no producen la fuerza que cierra la válvula, pero forman parte de la cadena que permite transmitirla.
Si el resorte se rompe, la carga sobre el retenedor cambia drásticamente. Si el retenedor se fractura, las chavetas pueden dejar de permanecer atrapadas. Si una chaveta se libera, el resorte pierde su conexión efectiva con la válvula.
Por ello, cuando aparece una falla importante en cualquiera de estos componentes, debe inspeccionarse todo el conjunto de retención.
Reemplazar únicamente la pieza visiblemente rota puede dejar sin detectar daños secundarios producidos durante el evento.
Una pequeña pieza de importancia crítica
Las chavetas de válvula son un excelente ejemplo de cómo el tamaño de un componente no determina su importancia dentro de un motor.
No abren la válvula, no generan la fuerza del resorte y no controlan directamente el tiempo de distribución. Sin embargo, constituyen el enlace que mantiene unido el retenedor al vástago y permite que todo el sistema funcione como un conjunto.
Su forma aprovecha simultáneamente las ranuras del vástago, la geometría cónica del retenedor y la fuerza del propio resorte para crear una unión compacta y autobloqueante.
Cuando están correctamente instaladas pueden soportar millones de ciclos sin llamar la atención. Cuando están mal asentadas, desgastadas o son incompatibles con el resto de los componentes, pueden provocar la pérdida completa de control de la válvula.
Por esta razón, durante el montaje de una culata, las chavetas nunca deben considerarse piezas menores. Son los seguros mecánicos que mantienen la válvula unida al resorte y evitan que pueda caer libremente hacia el cilindro, una tarea simple en apariencia pero absolutamente crítica para la supervivencia del motor.
