La culata es la pieza que cierra la parte superior de los cilindros y completa el espacio donde ocurre la combustión. Puede imaginarse como la tapa blindada del motor: debajo de ella, la mezcla de aire y combustible se comprime, se enciende y genera una presión enorme que intenta empujar en todas direcciones. El pistón puede desplazarse hacia abajo, pero la culata debe permanecer inmóvil, contener la fuerza que actúa hacia arriba y conservar el sellado durante millones de ciclos.
Esta pieza no se limita a cerrar el bloque. En ella se encuentran la cámara de combustión, las válvulas, los asientos, las guías, los resortes y, en muchos motores, uno o dos árboles de levas. También contiene conductos de admisión, pasos de escape, galerías de aceite y cavidades por las que circula el refrigerante. En motores de gasolina sostiene las bujías, mientras que en los diésel aloja los inyectores y, según el diseño, las bujías de precalentamiento.
La culata trabaja en una de las zonas más exigentes del motor. Una de sus caras está expuesta directamente al fuego, mientras que la otra debe sostener mecanismos lubricados con aceite. Al mismo tiempo, por su interior circulan gases de admisión relativamente fríos, gases de escape extremadamente calientes y líquido refrigerante. Su diseño debe mantener estos elementos separados, conducir el calor y permitir que el motor respire sin debilitar la estructura.
Arquitectura
La culata se fija al bloque mediante pernos de gran resistencia. Estos sujetadores aplican una fuerza de apriete cuidadosamente distribuida para mantener unidas ambas piezas. No basta con colocar una tapa sobre los cilindros: la unión debe soportar los repetidos golpes de presión producidos por la combustión sin separarse ni permitir fugas.
Cada explosión empuja el pistón hacia abajo, pero también ejerce una fuerza equivalente sobre el techo de la cámara. La culata recibe este empuje y lo transmite a través de sus paredes, los pernos y la estructura del bloque. Por ello, debe ser suficientemente rígida para no levantarse, flexionarse ni deformarse alrededor de los cilindros.
La mayoría de las culatas modernas se fabrican con aleaciones de aluminio. Este material reduce el peso y conduce el calor con rapidez, una ventaja importante porque la zona de combustión necesita evacuar energía térmica de manera constante. Sin embargo, el aluminio se expande considerablemente al calentarse y pierde parte de su resistencia cuando se somete a temperaturas extremas.
Dentro de la fundición existen cavidades por las que circula el refrigerante. Estas rodean especialmente las cámaras, los asientos de las válvulas de escape y otras regiones sometidas a una elevada carga térmica. También hay galerías que llevan aceite hacia los árboles de levas, los balancines y los mecanismos de distribución variable.
Todas estas cavidades deben coexistir sin comunicarse entre sí. La fundición necesita dejar suficiente material alrededor de cada conducto para conservar la rigidez, pero al mismo tiempo debe ofrecer pasos amplios para el aire, el escape, el refrigerante y el lubricante. Diseñar una culata se parece a construir varios sistemas dentro de una misma pieza sin permitir que ninguno invada al otro.
La cara inferior, que se apoya sobre el bloque, debe conservar un plano casi perfecto. Si el motor pierde refrigerante y continúa funcionando, la temperatura de la culata puede aumentar de manera desigual. Las zonas cercanas a las cámaras y al escape se calientan más que otras, por lo que el aluminio intenta expandirse en diferentes proporciones.
Cuando esta deformación supera la capacidad elástica del material, la culata queda alabeada. Su cara inferior deja de ser plana y adopta una curvatura, aunque esta resulte difícil de ver a simple vista. Una vez perdida la geometría, la presión de apriete ya no se reparte uniformemente y la junta de culata no puede contener correctamente la compresión, el aceite y el refrigerante.
Válvulas
Las válvulas controlan la entrada de aire y la salida de los gases quemados. Funcionan como puertas extremadamente rápidas que deben abrirse y cerrarse en el momento exacto. Cuando están cerradas, sus cabezas descansan sobre asientos metálicos mecanizados en la culata y forman un cierre capaz de contener la presión del cilindro.
La válvula de admisión suele poseer una cabeza de mayor diámetro que la válvula de escape. La razón se entiende al observar cómo se mueve el gas. Durante la admisión, el pistón desciende y genera una diferencia de presión que debe atraer aire hacia el cilindro. Esa diferencia es relativamente limitada, por lo que cualquier restricción reduce la cantidad de aire que puede ingresar.
Una válvula de admisión grande ofrece una abertura más amplia y facilita el llenado. Es parecido a intentar respirar por una pajilla delgada o por un tubo ancho: cuanto mayor sea el paso, menor será el esfuerzo necesario para mover la misma cantidad de aire.
En el escape, los gases comienzan su salida todavía presurizados por la combustión. Cuando la válvula abre, esa presión los empuja con fuerza hacia el múltiple. Como el flujo dispone de una energía inicial considerable, puede atravesar una abertura algo menor. Esto permite utilizar una válvula de escape más pequeña y dejar mayor espacio en la cámara para la admisión.
La válvula de escape trabaja en condiciones mucho más calientes. Su cabeza recibe gases que pueden conservar temperaturas muy elevadas después de la combustión. A pesar de ello, la válvula no se derrite porque evacua calor mediante dos caminos principales: el vástago lo conduce hacia la guía, y la cabeza lo transfiere al asiento cada vez que se cierra.
El contacto con el asiento dura muy poco, pero se repite miles de veces por minuto. Durante ese breve instante, una parte importante del calor pasa desde la válvula hacia el anillo metálico del asiento y luego hacia la culata refrigerada. Puede imaginarse como apoyar repetidamente una pieza caliente sobre una base fría: cada contacto extrae una pequeña cantidad de energía, pero la repetición continua mantiene la temperatura bajo control.
Para que esta transferencia funcione, la válvula debe cerrar por completo y apoyar uniformemente sobre todo su asiento. Si queda ligeramente abierta, pierde compresión y reduce su capacidad de enfriamiento. El borde de la válvula puede calentarse cada vez más hasta quemarse, deformarse o perder material.
El resorte es el encargado de devolver la válvula a su asiento después de que la leva deja de empujarla. Debe ser lo bastante fuerte para seguir el perfil de la leva incluso a altas revoluciones, pero no tan duro como para generar cargas innecesarias sobre el árbol de levas y los apoyos.
Cuando un resorte se debilita por fatiga, pierde altura o no posee la rigidez adecuada, puede aparecer la flotación de válvulas. A bajas revoluciones todavía consigue cerrar a tiempo, pero al aumentar la velocidad del motor la válvula y sus componentes adquieren tanta inercia que el resorte ya no logra controlarlos.
En lugar de seguir exactamente a la leva, la válvula continúa moviéndose por su propia inercia y permanece abierta más tiempo del previsto. El cilindro pierde compresión, el motor deja de respirar correctamente y la potencia cae. En un motor de interferencia, donde pistones y válvulas comparten parte del mismo espacio en momentos distintos, una válvula fuera de control puede chocar contra el pistón y doblarse.
Termodinámica

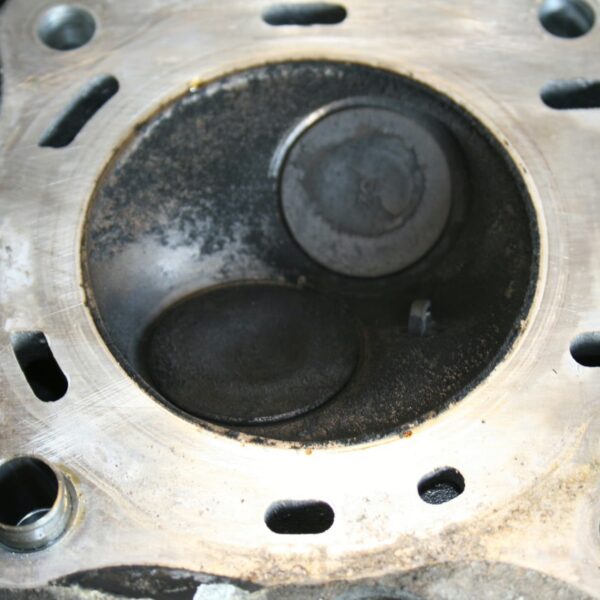

La cámara de combustión no es simplemente un hueco situado encima del pistón. Su forma determina cómo se comprime la mezcla, cómo se mueve el aire y cuánto tarda la llama en recorrer el cilindro. Una cámara bien diseñada busca quemar la carga con rapidez, reducir las zonas calientes y aprovechar la presión en el momento más favorable.
Las cámaras hemisféricas, conocidas de manera general como Hemi, utilizan una forma cercana a una semiesfera. Esta geometría permite disponer las válvulas con cierta inclinación, aumentar su diámetro y orientar mejor los conductos. La bujía puede ubicarse cerca del centro, reduciendo la distancia que debe recorrer la llama.
Las cámaras tipo pent-roof o techo inclinado presentan varias superficies anguladas que recuerdan la forma de un tejado. Son habituales en motores modernos de cuatro válvulas por cilindro. Las válvulas de admisión se inclinan hacia un lado y las de escape hacia el otro, dejando la bujía o el inyector en una posición cercana al centro.
Estas configuraciones permiten instalar válvulas grandes sin ampliar excesivamente la cámara. También favorecen una combustión más rápida y equilibrada, porque la llama comienza cerca del centro y avanza hacia los bordes en un frente relativamente corto. Cuanto menos tenga que viajar, menor es el tiempo disponible para que aparezcan zonas que se quemen de manera tardía o descontrolada.
Otra parte importante de la geometría es el squish. Se trata de una zona casi plana de la culata que queda muy cerca de la cabeza del pistón cuando este alcanza el punto muerto superior. En ese instante, la mezcla atrapada entre ambas superficies es expulsada rápidamente hacia la región central de la cámara.
El efecto puede imaginarse como apretar un limón entre dos superficies: el contenido no desaparece, sino que es forzado a salir hacia la zona donde encuentra espacio. Dentro del motor, ese desplazamiento genera turbulencia y mezcla mejor el aire con el combustible.
La turbulencia acelera la propagación de la llama. En lugar de quemarse como una masa inmóvil desde un único punto, la carga presenta remolinos que acercan continuamente mezcla fresca al frente de combustión. Esto permite obtener una combustión más rápida, aprovechar mejor la presión y reducir la tendencia a la detonación.
El squish debe diseñarse con precisión. Si la separación es excesiva, el efecto pierde intensidad. Si es demasiado pequeña, el pistón puede aproximarse peligrosamente a la culata cuando las piezas se expanden o la biela se estira ligeramente por inercia a altas revoluciones.
La cámara también debe evitar rincones donde la mezcla quede atrapada y se queme demasiado tarde. Las zonas estrechas, superficies muy calientes o depósitos de carbón pueden favorecer combustiones irregulares. Por eso, la forma de la cámara, la posición de la bujía y el movimiento del aire se estudian como partes de un mismo proceso.
Sellado
Entre el bloque y la culata se instala la junta de culata. Esta pieza trabaja como una barrera absoluta entre tres mundos que están separados por apenas unos milímetros: la presión de combustión, el aceite lubricante y el líquido refrigerante.
Alrededor de cada cilindro, la junta debe contener gases de enorme presión y temperatura. En otros sectores debe cerrar los conductos de aceite que suben hacia la culata y los pasos por los que circula el refrigerante. Cada abertura tiene una función distinta, y ninguna debe comunicarse con las demás.
La junta funciona gracias a la presión ejercida por los pernos y a la planitud de las superficies. No rellena deformaciones grandes como si fuera una pasta flexible. Necesita quedar comprimida de manera uniforme entre dos planos correctamente mecanizados.
Cuando la culata se alabea por sobrecalentamiento, aparecen sectores con menos presión de contacto. Los gases pueden escapar hacia el sistema de refrigeración, el refrigerante puede ingresar en el cilindro o ambos fluidos pueden pasar hacia el circuito de aceite.
Si agua y aceite se mezclan, el lubricante puede adquirir una apariencia clara y espesa, semejante a café con leche. Esta emulsión no conserva las mismas propiedades que el aceite limpio. El agua reduce su capacidad para formar una película resistente, favorece la corrosión y perjudica los cojinetes, árboles de levas y demás superficies lubricadas.
La mezcla lechosa no siempre aparece inmediatamente en toda la varilla o el cárter. En trayectos muy cortos también puede existir condensación bajo la tapa de llenado, por lo que el contexto técnico importa. Sin embargo, cuando una falla interna permite el ingreso continuo de refrigerante, la contaminación del lubricante puede volverse rápida y destructiva.
El sellado también depende de las válvulas. Cuando una de ellas cierra, su cara mecanizada debe coincidir con el asiento de la culata. Si existe carbonilla, deformación o desgaste, la presión encuentra un camino de fuga y el cilindro pierde capacidad para comprimir la carga.
Los retenes instalados sobre las guías controlan el aceite que lubrica los vástagos. La guía necesita una película mínima para evitar desgaste, pero no debe permitir que el lubricante descienda libremente hacia los conductos.
Cuando los retenes de válvula se endurecen o desgastan, pueden dejar pasar aceite mientras el motor permanece apagado. El lubricante se desliza lentamente por el vástago y se acumula en el conducto o sobre la válvula. Al arrancar por la mañana, esa pequeña cantidad entra al cilindro y se quema, produciendo una nube azul breve y característica.
Una vez consumido el aceite acumulado, el humo puede disminuir notablemente. Por eso, una emisión azul concentrada en el primer arranque después de varias horas tiene una relación lógica con el goteo por guías o retenes, aunque una evaluación completa debe considerar también el estado de los anillos y otros caminos posibles.
Respiración
La potencia de un motor depende en gran medida de cuánto aire puede ingresar y cuántos gases quemados puede expulsar. La culata funciona como el sistema respiratorio del motor, porque contiene los conductos y válvulas que controlan este intercambio.
Los conductos no son simples agujeros. Su diámetro, curvatura, longitud y acabado influyen en la velocidad del aire y en la resistencia al flujo. Un paso demasiado estrecho limita el caudal, mientras que uno excesivamente grande puede reducir la velocidad del aire a bajas revoluciones y perjudicar la mezcla.
La unión entre el conducto y el asiento de la válvula es especialmente importante. Cuando la válvula comienza a abrirse, el aire debe cambiar de dirección y atravesar un espacio anular alrededor de su cabeza. Las formas abruptas generan separación del flujo y turbulencias desordenadas que consumen energía sin llenar mejor el cilindro.
En una culata de flujo cruzado, la admisión se encuentra en un lado y el escape en el lado opuesto. El aire fresco entra por una cara, atraviesa la cámara y los gases calientes salen por la otra. Esta disposición evita obligar a ambos flujos a compartir una misma zona exterior y permite trayectorias más directas.
La ventaja puede compararse con organizar un edificio con una puerta de entrada y otra de salida. Si todas las personas deben entrar y salir por el mismo lugar, se producen cruces y embotellamientos. Al separar los recorridos, el movimiento se vuelve más ordenado.
El flujo cruzado también ayuda a separar térmicamente ambos lados. Los conductos de admisión transportan aire que conviene mantener relativamente fresco y denso, mientras que los de escape conducen gases muy calientes. Colocarlos en caras diferentes reduce parte de la transferencia de calor hacia la admisión y facilita diseñar sistemas independientes.
Esto no significa que el aire atraviese literalmente la cámara desde una válvula hacia la otra al mismo tiempo durante todo el ciclo. Cada válvula actúa según la distribución, pero la arquitectura general permite orientar los conductos de una manera más favorable y organizar mejor los múltiples de admisión y escape.
Durante el traslape, cerca del cambio entre escape y admisión, ambas válvulas pueden permanecer abiertas durante un breve intervalo. En condiciones adecuadas, el movimiento de los gases de escape ayuda a iniciar la entrada de carga fresca. La forma de la culata y los conductos determina si este intercambio mejora el llenado o provoca reversiones no deseadas.
La respiración está estrechamente relacionada con el tamaño de las válvulas. La válvula de admisión grande facilita el ingreso de aire impulsado por una diferencia de presión limitada. La de escape puede ser menor porque los gases comienzan a salir con energía propia. Las cámaras Hemi y pent-roof aprovechan precisamente esta necesidad, ofreciendo espacio para válvulas amplias y orientaciones que reducen las restricciones.
La culata y cámara de combustión forman una unidad en la que estructura, calor, sellado y flujo deben funcionar al mismo tiempo. La culata contiene la presión, pero también debe evacuar temperatura; sostiene las válvulas, aunque necesita permitir su movimiento; separa aceite, refrigerante y gases, pero contiene conductos para todos ellos.
Cada detalle responde a una causa física concreta. La admisión es mayor porque llenar el cilindro requiere vencer restricciones; la válvula de escape se enfría al tocar su asiento; el resorte evita que la válvula pierda contacto con la leva; el reten controla una película mínima de aceite; la zona de squish empuja la mezcla hacia el centro; y el flujo cruzado separa las corrientes frías y calientes.
Cuando la culata conserva su planitud, las válvulas cierran correctamente y la cámara dirige bien la combustión, el motor puede transformar la energía del combustible en presión útil de manera controlada. Si alguno de esos equilibrios se pierde, la consecuencia no queda limitada a una sola pieza: se altera la compresión, la temperatura, la lubricación y la respiración de todo el motor.
Referencias
- Engine Components in the Spotlight – Motorservice https://www.ms-motorservice.com/Rheinmetall%20Insurance%20Services/MediaAssets/engine-components-in-the-spotlight_3102581.pdf
- Valves and Valve Accessories – Motorservice https://www.ms-motorservice.com/int/en/product-group/7314
- Valve Seat Inserts – Motorservice https://www.ms-motorservice.com/int/en/product-group/7315
- Valve Stem Seals – Motorservice https://www.ms-motorservice.com/int/en/product-group/7316
- Engine Components and Filters: Damage Scenarios – MAHLE Aftermarket https://www.mahle-aftermarket.com/media/homepage/facelift/media-center/workshop/schadensbroschuere_englisch_final.pdf
- Engine Components: Damage Scenarios 2024 – MAHLE Aftermarket https://www.mahle-aftermarket.com/media/homepage/facelift/media-center/workshop/damage-brochure/mah-schadensbroschuere-motorenteile-en-241108-screen.pdf
- Daimler-Benz 2.3 Litre, 16-Valve High-Performance Engine – J. Abthoff y colaboradores https://www.sae.org/publications/technical-papers/content/841226/
- The CAE Analysis of a Cylinder Head Water Jacket Design for Engine Cooling Optimization – J. Cho y colaboradores https://saemobilus.sae.org/papers/cae-analysis-a-cylinder-head-water-jacket-design-engine-cooling-optimization-2018-01-1459
- Internal Combustion Engine Fundamentals – John B. Heywood https://www.accessengineeringlibrary.com/content/book/9781260116106
- Combustion in Spark-Ignition Engines – Stanford University https://web.stanford.edu/group/pitsch/publication/PitschCombustionSI.pdf
