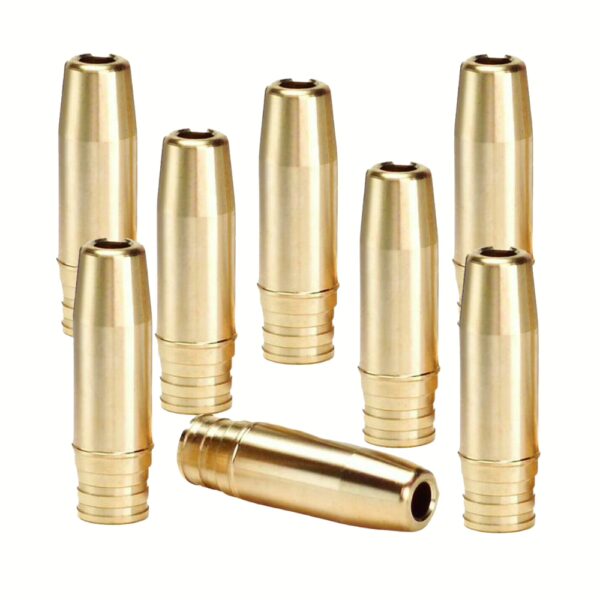

Las guías de válvulas son componentes cilíndricos instalados en la culata cuya función principal es mantener correctamente alineados los vástagos de las válvulas de admisión y escape durante su movimiento alternativo. Aunque se trata de piezas relativamente pequeñas y poco visibles una vez ensamblado el motor, forman parte esencial del sistema de distribución, ya que de su precisión dependen la trayectoria de la válvula, su correcto asentamiento, la lubricación del vástago y una parte de la transferencia de calor desde la válvula hacia la culata.
Cada vez que el árbol de levas provoca la apertura de una válvula, el vástago se desliza longitudinalmente dentro de su guía. Este movimiento puede producirse miles de veces por minuto y repetirse durante cientos de millones de ciclos a lo largo de la vida útil del motor. Para funcionar correctamente, debe existir una holgura extremadamente pequeña y controlada entre el vástago y la guía. Si el espacio es insuficiente, la válvula puede agarrotarse al aumentar la temperatura. Si es excesivo, la válvula pierde estabilidad lateral, aumenta el consumo de aceite y puede dejar de asentarse correctamente.
Por ello, las guías no deben considerarse simples tubos que sostienen las válvulas. Constituyen un elemento de precisión sometido simultáneamente a fricción, lubricación, desgaste, temperaturas elevadas y cargas laterales, especialmente en las válvulas de escape.
Función
La válvula necesita desplazarse siguiendo un eje prácticamente constante desde su posición completamente cerrada hasta su máxima elevación. La guía de válvula controla ese recorrido y limita el movimiento lateral del vástago.
Cuando la válvula regresa hacia su asiento, debe llegar correctamente centrada para que la cara biselada de su cabeza contacte de manera uniforme con el asiento mecanizado en la culata. Si la guía permitiera que el vástago se inclinara excesivamente, la cabeza podría llegar descentrada y apoyar inicialmente sobre un solo sector del asiento.
La guía funciona, por tanto, como una especie de cojinete lineal de alta precisión. Sin embargo, trabaja bajo condiciones considerablemente más exigentes que un buje convencional, especialmente en el escape, donde el vástago recibe calor procedente directamente de la cabeza de la válvula.
MAHLE considera válvula, guía y asiento como un sistema tribológico conjunto, debido a que el funcionamiento y desgaste de uno de estos componentes afecta directamente a los demás.
Ubicación
Las guías están instaladas dentro de la culata, atravesando la región situada entre el conducto de admisión o escape y la zona superior donde se encuentra el tren de válvulas.
El vástago pasa por su interior y continúa hacia el resorte, retenedor y mecanismo de accionamiento correspondiente. Dependiendo del motor, la guía puede sobresalir una determinada distancia sobre la culata y servir también como superficie de instalación para el retén del vástago de válvula.
En muchas culatas las guías son componentes independientes instalados mediante interferencia. Su diámetro exterior es ligeramente mayor que el alojamiento de la culata, de modo que quedan firmemente sujetas después del montaje.
Existen también diseños donde determinadas funciones de guiado pueden integrarse en la propia estructura de la culata, aunque las guías reemplazables continúan siendo ampliamente utilizadas debido a que permiten seleccionar materiales específicos y facilitan determinados procedimientos de reparación.
Holgura del vástago
El vástago nunca debe quedar completamente ajustado contra el diámetro interior de la guía. Es necesario conservar una pequeña película de aceite entre ambas superficies y disponer de espacio suficiente para compensar la expansión térmica.
La holgura se obtiene restando el diámetro del vástago al diámetro interior efectivo de la guía.
Estas diferencias son extremadamente pequeñas. Motorservice publica como referencia general, cuando no existe información específica del fabricante, valores de entre 10 y 40 micrómetros para válvulas de admisión con vástagos de 5 a 7 mm, mientras que en escape el rango orientativo correspondiente aumenta a aproximadamente 25 a 55 micrómetros. Para vástagos mayores también aumentan progresivamente los valores recomendados.
La tolerancia de escape suele ser superior porque la válvula trabaja a temperaturas considerablemente mayores y su vástago experimenta una expansión térmica más importante.
Estas cifras no constituyen valores universales. La especificación del fabricante del motor siempre tiene prioridad, debido a que materiales, diámetros, temperaturas y sistemas de lubricación varían considerablemente entre diseños.
Lubricación
El contacto entre vástago y guía constituye un problema de tribología, es decir, de interacción entre fricción, lubricación y desgaste.
Una pequeña cantidad de aceite debe llegar a la zona para formar una película lubricante que disminuya el contacto directo entre superficies. Sin embargo, no puede permitirse un flujo excesivo porque el lubricante podría avanzar hacia el conducto de admisión o escape y terminar entrando en la cámara de combustión.
Por esta razón, sobre muchas guías se instala un retén de vástago de válvula, cuya función no consiste en bloquear completamente el aceite, sino en controlar cuidadosamente la cantidad que llega al vástago.
Investigaciones realizadas por la University of Applied Sciences Hannover estudiaron visualmente el comportamiento del aceite dentro de guías transparentes fabricadas a escala real. Los experimentos demostraron que la formación de una película hidrodinámica depende directamente de la holgura entre vástago y guía.
Cuando el juego se vuelve excesivamente grande, la película puede perder la capacidad de generar una presión lubricante suficiente. Agregar simplemente más aceite no resuelve necesariamente el problema.
Esta interacción explica por qué la precisión dimensional de la guía influye directamente en su desgaste y en el consumo de lubricante del motor.
Transferencia térmica
Otra función fundamental de la guía es participar en la eliminación del calor de la válvula.
La cabeza de una válvula de escape puede trabajar a temperaturas muy elevadas debido al contacto directo con los gases procedentes de la combustión. Parte de ese calor se transfiere hacia la culata a través del asiento cuando la válvula permanece cerrada, pero otra fracción viaja por el vástago.
El calor atraviesa entonces la interfaz entre vástago y guía y continúa hacia la masa de la culata.
La capacidad de realizar esta transferencia depende del material de la guía, la temperatura, la geometría, la película lubricante y la holgura existente.
Esta característica ha llevado al desarrollo de materiales específicos para motores de altas prestaciones. Supertech, por ejemplo, utiliza bronce al manganeso en numerosas aplicaciones y ofrece aleaciones con mayor contenido de cobre para ciertas guías de escape destinadas a motores de alta potencia. Según el fabricante, sus aleaciones de cobre para estas aplicaciones pueden presentar una transferencia térmica aproximadamente tres veces superior a la del bronce al manganeso empleado en otras guías.
La selección del material no depende exclusivamente de la conductividad térmica. También deben considerarse resistencia al desgaste, estabilidad dimensional, compatibilidad con el material del vástago, lubricación y temperatura máxima de funcionamiento.
Materiales
Las guías pueden fabricarse utilizando diferentes familias de materiales.
Históricamente se han empleado fundiciones de hierro, diferentes bronces y aleaciones especiales. En motores modernos también son importantes las guías producidas mediante metalurgia de polvos o materiales sinterizados.
La norma SAE J1682 dedicada específicamente a guías de válvulas contempla tipos de guía, designaciones de aleaciones, metalurgia, propiedades mecánicas y físicas, tolerancias dimensionales, ajustes por interferencia y procedimientos de instalación.
Los materiales sinterizados permiten desarrollar composiciones ajustadas a condiciones de funcionamiento particulares. Un estudio de Eaton publicado por SAE analizó, por ejemplo, el desarrollo de una guía destinada a aplicaciones de alta temperatura, señalando que guías sinterizadas del tipo Fe-Cu-C son ampliamente utilizadas, pero que condiciones térmicas más severas pueden requerir mayores niveles de aleación.
En aplicaciones deportivas y de competición son también habituales diferentes tipos de bronce debido a sus propiedades antifricción y capacidad para trabajar junto a vástagos tratados superficialmente.
No existe, por tanto, un material que sea superior en absolutamente todos los motores. La elección forma parte del diseño térmico y tribológico del tren de válvulas.
Admisión y escape
Aunque las guías de admisión y escape parecen similares, no trabajan en las mismas condiciones.
La válvula de admisión recibe gases relativamente fríos procedentes del sistema de alimentación. En motores con inyección en el conducto, el combustible puede contribuir adicionalmente a disminuir la temperatura de ciertas superficies.
La válvula de escape, en cambio, está expuesta a gases de combustión extremadamente calientes cada vez que se abre.
El vástago transmite una parte importante de esa energía hacia la guía. Por ello, las guías de escape requieren especial atención en aspectos como holgura, material, lubricación y transferencia térmica.
Esta diferencia explica también por qué numerosos fabricantes especifican un juego ligeramente superior entre el vástago de escape y su guía.
Una holgura demasiado pequeña en esa zona puede convertirse en un problema cuando la válvula alcanza su temperatura normal y aumenta el diámetro del vástago.
Juego lateral
Uno de los métodos más conocidos para detectar una guía desgastada consiste en introducir la válvula parcialmente y comprobar cuánto puede moverse lateralmente.
Si el vástago presenta un juego lateral claramente excesivo, la guía es una de las principales sospechosas.
El desgaste aumenta gradualmente el diámetro interior y permite que el vástago se incline más de lo previsto. Sin embargo, la prueba manual únicamente sirve como indicación preliminar.
El juego final depende de dos dimensiones: el diámetro interno de la guía y el diámetro externo del vástago. Una válvula cuyo vástago haya perdido material puede generar también una holgura excesiva aunque la guía no sea la única responsable.
Por esta razón, durante una reconstrucción profesional deben medirse tanto la guía como el vástago antes de decidir qué componente necesita sustitución.
Formas de desgaste
La guía no necesariamente se desgasta de manera uniforme.
Las cargas laterales generadas por el tren de válvulas pueden provocar que ciertas regiones soporten mayor presión que otras. Con el tiempo, el orificio puede dejar de ser perfectamente cilíndrico.
Motorservice recomienda sustituir una guía cuando presenta ovalización, conicidad o desgaste en forma de trompeta, además de cuando la holgura supera los límites permitidos.
La dirección del desgaste también puede aportar información sobre otros componentes. Una carga lateral excesiva procedente del balancín, problemas de geometría o desalineaciones pueden concentrar el deterioro sobre un lado de la guía.
Por ello, instalar una guía nueva sin investigar un patrón de desgaste anormal podría hacer que el problema reapareciera.
Consumo de aceite
Una guía excesivamente desgastada puede contribuir directamente al consumo de aceite.
Cuando aumenta el espacio alrededor del vástago, el lubricante encuentra una trayectoria más favorable hacia el conducto. Además, el movimiento lateral de la válvula dificulta el funcionamiento correcto del retén.
El estudio realizado en Hannover observó que el transporte de aceite hacia la cabeza de la válvula aumentaba considerablemente al incrementar la holgura del vástago. También encontró que el efecto de un retén deteriorado se hacía más severo cuando existía mayor juego.
Esto explica por qué cambiar únicamente los retenes de válvulas no siempre soluciona un motor que consume aceite por la culata.
Si la guía está fuera de tolerancia, un retén nuevo continúa trabajando sobre un vástago que se desplaza lateralmente demasiado y el problema puede reaparecer.
Humo azul
Cuando el aceite supera la zona del retén y de la guía puede terminar entrando en la cámara de combustión.
El resultado puede ser humo azulado, formación de depósitos y aumento del consumo de lubricante.
Tradicionalmente, una nube de humo después de un periodo prolongado de ralentí o después de una retención puede orientar el diagnóstico hacia válvulas, retenes o guías, especialmente en motores de gasolina.
Sin embargo, este síntoma no demuestra por sí solo que las guías estén desgastadas. Los segmentos del pistón, turboalimentador, sistema de ventilación del cárter y otras fuentes también pueden introducir aceite en los cilindros.
La comprobación dimensional continúa siendo necesaria para llegar a un diagnóstico fiable.
Alineación con el asiento
La guía determina el eje sobre el que se mueve la válvula, mientras que el asiento debe encontrarse perfectamente concéntrico respecto a ese eje.
Cuando existe demasiado juego, la cabeza puede aproximarse al asiento con una inclinación variable. El contacto deja de distribuirse uniformemente alrededor de toda la circunferencia.
Esto puede provocar desgaste localizado, pérdida de estanqueidad y esfuerzos de flexión sobre el vástago y la cabeza.
Motorservice relaciona las guías desgastadas con diferentes fallas posteriores, incluyendo deterioro de asientos, desgaste del extremo del vástago, daños de balancines e incluso roturas en determinadas regiones de la válvula.
Por esta razón, cuando una válvula aparece quemada o dañada durante el desmontaje de una culata, no basta con sustituir únicamente la válvula. También debe inspeccionarse la condición de su guía.
Exceso de holgura
Una guía demasiado abierta genera múltiples problemas simultáneos.
La válvula puede desplazarse lateralmente, el retén controla peor el aceite, disminuye la estabilidad del contacto con el asiento y la película lubricante puede dejar de funcionar en las condiciones previstas.
También puede verse afectada la transferencia térmica desde el vástago.
El desgaste de la guía puede terminar propagándose hacia otros elementos del tren de válvulas, de modo que una tolerancia inicialmente pequeña puede convertirse en una reparación mucho mayor si se mantiene durante largos periodos.
Holgura insuficiente
Una guía excesivamente ajustada tampoco es correcta.
Cuando el motor se calienta, el vástago aumenta sus dimensiones. Si no existe suficiente espacio, puede producirse contacto metálico severo entre ambas superficies.
El resultado puede ser rayado, gripado o agarrotamiento de la válvula dentro de la guía.
Una válvula que queda momentáneamente trabada puede permanecer abierta cuando el pistón se aproxima al punto muerto superior, con posibilidad de producir una colisión en motores de interferencia.
Además, una válvula que no cierra completamente pierde compresión y parte de su capacidad de transferir calor al asiento.
Por ello, el objetivo de una reparación nunca debe ser conseguir el ajuste “más apretado posible”, sino reproducir exactamente la holgura funcional especificada.
Sustitución
Las guías reemplazables suelen mantenerse instaladas mediante un ajuste por interferencia con la culata.
Para desmontarlas e instalarlas correctamente deben respetarse procedimientos específicos de temperatura y herramientas. Motorservice recomienda utilizar mandriles adecuados y calentar la culata según las instrucciones del fabricante. En determinados procesos, enfriar previamente la nueva guía también facilita su introducción.
MAHLE dispone igualmente de documentación técnica específica para el desmontaje y montaje de guías, lo que refleja la importancia de controlar el procedimiento y evitar daños en la culata.
La operación no termina simplemente cuando la guía queda introducida en su alojamiento.
El ajuste por presión puede producir una ligera contracción o deformación de su diámetro interior. Por ello, el diámetro final debe comprobarse después del montaje.
Escariado y acabado
Después de instalar una guía nueva puede ser necesario terminar su diámetro interior mediante escariado, bruñido u otro proceso de mecanizado de precisión, dependiendo del diseño de la pieza y de las instrucciones correspondientes.
Motorservice advierte que el proceso de prensado puede deformar radialmente el diámetro interior de la guía. La magnitud depende del ajuste por interferencia, de la rigidez de la guía y de la estructura circundante de la culata.
Instalar inmediatamente la válvula sin comprobar este diámetro podría dejar un juego insuficiente.
El acabado también influye en la lubricación. La superficie interna necesita una textura compatible con la retención y distribución de la pequeña cantidad de aceite necesaria para el funcionamiento.
Por esta razón, el mecanizado de guías no debe realizarse solamente buscando que “la válvula entre”. Es necesario alcanzar diámetro, geometría y acabado superficial adecuados.
Rectificado del asiento
La instalación de una nueva guía puede hacer necesario revisar el asiento de válvula.
Esto ocurre porque el asiento debe ser concéntrico con el eje definido por la guía. Si la guía anterior estaba desgastada o inclinada, un asiento mecanizado utilizando aquella referencia puede dejar de coincidir perfectamente con el nuevo eje.
En una reconstrucción correcta, primero debe obtenerse una guía dimensionalmente adecuada y después comprobar la concentricidad del asiento.
Esta relación explica por qué guía, válvula y asiento deben repararse como un sistema y no como componentes completamente independientes.
Importancia mecánica
Las guías de válvulas ilustran la importancia de las tolerancias extremadamente pequeñas dentro de un motor. Una diferencia de apenas unas centésimas de milímetro puede determinar si una válvula dispone de una película lubricante estable, si consume aceite, si transfiere correctamente su calor o si alcanza concéntricamente su asiento.
Cuando están en buenas condiciones, las guías permiten que la válvula recorra millones de ciclos manteniendo una trayectoria precisa. Cuando se desgastan, el síntoma más evidente puede ser aquel juego lateral del vástago dentro de la culata, pero las consecuencias van mucho más allá del simple movimiento perceptible.
Una guía deteriorada puede favorecer consumo de aceite, desgaste del retén, mala alineación, pérdida de estanqueidad, problemas térmicos y daños secundarios en válvulas y asientos. Una guía excesivamente ajustada, por el contrario, puede provocar agarrotamiento cuando aumenta la temperatura.
Por ello, la función esencial de una guía de válvula consiste en mantener el delicado equilibrio entre libertad de movimiento y precisión geométrica: debe permitir que el vástago se deslice con una fina película de lubricante, pero impedir que se desplace lateralmente más de lo previsto. De esa pequeña tolerancia depende una parte importante de la durabilidad y estanqueidad de toda la culata.
Referencias
Valve Guides – Practical Tips: Replacement and Repair – MS Motorservice International GmbH
https://www.ms-motorservice.com/sg/en/technipedia/valve-guides-10
Valve Guide Information Report, SAE J1682_201712 – SAE International
https://saemobilus.sae.org/standards/j1682_201712-valve-guide-information-report
Optical Ways to Improve the Tribology of Valve Guides – Uwe Todsen, Oliver Herbst, Gerd Krüger y Edgar Biallas, University of Applied Sciences Hannover / Bleistahl Productions GmbH, SAE International
https://saemobilus.sae.org/papers/optical-ways-improve-tribology-valve-guides-2005-01-0586
Valve Guide for High Temperature Applications – Simon L. Narasimhan, Shubhayu Sinharoy, Mark J. Birler y Ryuchiro Goto, SAE International Journal of Materials and Manufacturing
https://saemobilus.sae.org/articles/valve-guide-high-temperature-applications-2008-01-1110
Engine Components – Valve Train Components – MAHLE Aftermarket
https://www.mahle-aftermarket.com/ap/en/products/engine-components/
Light Vehicle Valves and Valve Train Components – MAHLE Aftermarket North America
https://www.mahle-aftermarket.com/na/en/products-and-services/engine-components/light-vehicle/valves/
Valve Train Components Catalog 2025 – MAHLE Aftermarket
https://www.mahle-aftermarket.com/media/homepage/facelift/media-center/product-catalogs/mahle_valve_train_components_catalog_2025_screen_v002.pdf
Valve Guides – Supertech Performance
https://www.supertechperformance.com/tp4320-valve-guides
