La luz de válvula, también denominada juego de válvulas, holgura de válvulas o valve lash, es una pequeña separación deliberadamente incorporada al tren de válvulas de muchos motores con accionamiento mecánico. Puede medirse entre el balancín y la punta del vástago, entre el árbol de levas y un taqué, entre un seguidor y la válvula o en otro punto equivalente, dependiendo de la arquitectura del motor. Aunque a simple vista pueda parecer un espacio indeseable entre piezas que deberían trabajar juntas, esta holgura es una característica de diseño fundamental.
Su principal misión es permitir que los componentes del tren de válvulas cambien de dimensiones cuando aumenta la temperatura sin impedir que las válvulas cierren completamente. Un motor frío y uno funcionando a plena carga no poseen exactamente las mismas dimensiones internas. La válvula, la culata, el árbol de levas, los balancines, las varillas empujadoras y otros elementos se dilatan en distinta proporción porque están fabricados con materiales diferentes y trabajan a temperaturas diferentes.
Por este motivo, en los sistemas de regulación mecánica no debe interpretarse la existencia de holgura como señal de un ensamblaje imperfecto. La luz especificada es, en realidad, un margen térmico calculado por el fabricante.
Qué es la luz de válvula
Cuando una válvula se encuentra completamente cerrada y el lóbulo correspondiente del árbol de levas está apoyado sobre su círculo base, debe existir una separación determinada dentro del mecanismo si el diseño utiliza ajuste mecánico.
En un sistema con balancines, esa distancia puede encontrarse entre el extremo del balancín y la punta del vástago de la válvula. En sistemas DOHC con accionamiento directo mediante taqués tipo vaso, el juego puede determinarse entre el círculo base de la leva y el taqué, ajustándose mediante pastillas calibradas o shims.
En términos generales, las magnitudes son muy pequeñas. Aunque coloquialmente pueda hablarse de un “espacio milimétrico”, normalmente se trata de décimas o incluso centésimas de milímetro, no necesariamente de un milímetro completo.
Como ejemplo real, Honda especifica en uno de sus motores de cuatro tiempos una holgura en frío de 0,08 ± 0,02 mm para admisión y 0,11 ± 0,02 mm para escape. Otros motores pueden utilizar 0,15 mm, 0,20 mm, 0,30 mm o valores diferentes. No existe una cifra universal.
Por qué existe
La explicación básica se encuentra en la dilatación térmica. Los metales aumentan sus dimensiones al elevarse su temperatura. En un motor, este fenómeno ocurre simultáneamente en prácticamente todos los componentes, pero no todos aumentan exactamente lo mismo.
La válvula constituye uno de los ejemplos más importantes. Su cabeza está expuesta directamente a la combustión y su vástago transmite parte de ese calor hacia la guía y la culata. Cuando aumenta su temperatura, el vástago puede alargarse.
Si el tren de válvulas mecánico hubiera sido ensamblado completamente sin holgura en frío, ese crecimiento podría provocar que, al calentarse determinadas piezas, la válvula quedara ligeramente presionada incluso cuando el lóbulo de la leva debería permitirle cerrar.
Una separación de apenas unas centésimas de milímetro puede ser suficiente para comprometer el sellado.
La holgura inicial proporciona espacio para absorber los cambios dimensionales previstos por los ingenieros. Cuando el motor alcanza su temperatura de servicio, las diferentes dilataciones modifican la luz hasta alcanzar la condición de funcionamiento para la cual fue diseñado el tren de válvulas.
No todo se dilata igual
Resultaría incorrecto afirmar simplemente que “la válvula se alarga y la luz siempre disminuye”. La realidad es más compleja.
Además del vástago de la válvula, también se dilatan la culata, bloque, árbol de levas, soportes de árbol, balancines, varillas empujadoras y otros componentes. El cambio final de la holgura depende de la suma de todos estos movimientos.
Por ejemplo, una culata de aluminio posee un coeficiente de expansión térmica considerablemente diferente al de muchas piezas de acero del tren de válvulas. Al aumentar la distancia física entre el árbol de levas y el asiento de la válvula, esa expansión puede actuar en dirección contraria al alargamiento del propio vástago.
En un motor OHV con árbol de levas situado en el bloque y varillas empujadoras largas intervienen todavía más elementos. El bloque, la culata y las varillas cambian de longitud simultáneamente.
Por ello, dependiendo del diseño, la luz puede reducirse o aumentar cuando el motor se calienta. Lo importante no es aplicar una regla general, sino utilizar exactamente la especificación del fabricante para la temperatura indicada.
Investigaciones de dinámica del tren de válvulas realizadas por Royal Enfield y publicadas por SAE han modelado expresamente el conjunto considerando temperaturas reales y expansión térmica, demostrando que la geometría y los contactos del tren cambian entre las condiciones fría y caliente.
Por qué se mide en frío
Muchos fabricantes establecen la regulación con el motor completamente frío porque es una condición sencilla, estable y reproducible.
Un motor a temperatura ambiente puede encontrarse dentro de un rango definido antes de efectuar la medición. En cambio, decir simplemente que un motor está “caliente” resulta menos preciso. La temperatura de la culata depende del tiempo de funcionamiento, carga, temperatura ambiente, sistema de refrigeración y del intervalo transcurrido desde que el motor se detuvo.
Al diseñar el sistema, el fabricante conoce cómo evolucionarán aproximadamente las dimensiones desde esa condición fría hasta las temperaturas previstas durante el servicio. Puede entonces indicar una luz inicial que produzca el comportamiento correcto cuando el motor alcance su régimen térmico.
Esto explica por qué un valor especificado en frío debe medirse en frío.
No obstante, tampoco es universal que todos los motores deban ajustarse de esa forma. Algunos fabricantes de motores o árboles de levas especifican el ajuste con el motor caliente. Cuando existe una especificación de holgura caliente, debe utilizarse esa condición y no convertirla arbitrariamente a una cifra en frío.
La válvula debe cerrar por completo
La consecuencia más importante de la holgura es garantizar que el resorte pueda apoyar firmemente la válvula contra su asiento durante el período en que debe permanecer cerrada.
El asiento no cumple únicamente una función de estanqueidad. En particular en las válvulas de escape, el contacto entre la cara de la válvula y el asiento constituye también una ruta fundamental para transferir calor desde la válvula hacia la culata.
Cuando la válvula permanece correctamente asentada, parte de la energía térmica acumulada en su cabeza se transmite al inserto del asiento.
Si la luz queda demasiado cerrada y la válvula no alcanza a apoyarse correctamente, pierde una parte importante de ese contacto térmico. Al mismo tiempo, gases de combustión extremadamente calientes pueden filtrarse a través de la pequeña abertura.
El resultado puede ser un aumento muy rápido de temperatura.
MS Motorservice señala específicamente que un juego de válvula demasiado estrecho puede impedir el cierre correcto y permitir el paso de gases de combustión por el asiento, sobrecalentando la cabeza de la válvula hasta provocar quemaduras en la zona de sellado.
Por qué sufre más el escape
Las válvulas de escape trabajan en condiciones térmicas considerablemente más exigentes que las de admisión. Cada vez que se abren reciben directamente gases calientes procedentes de la combustión.
Las válvulas de admisión disfrutan de cierto enfriamiento gracias a la entrada de aire fresco o mezcla, mientras que la válvula de escape debe eliminar una fracción considerable de su calor mediante el asiento y el vástago.
Por esa razón es frecuente encontrar una especificación de luz de escape mayor que la de admisión, aunque no constituye una regla válida para todos los motores.
El ejemplo de Honda mencionado anteriormente utiliza 0,08 mm en admisión y 0,11 mm en escape. Otros motores presentan diferencias aún mayores, mientras que determinadas configuraciones especifican valores iguales.
La cifra correcta siempre depende del diseño térmico y cinemático de ese motor.
Qué ocurre con poca luz
Una holgura inferior al valor especificado puede parecer beneficiosa porque generalmente reduce el ruido mecánico. En realidad, puede convertirse en la condición más peligrosa.
A medida que el motor se calienta, el margen disponible puede desaparecer. El mecanismo comienza entonces a ejercer fuerza sobre la válvula cuando la leva debería encontrarse completamente descargada.
La válvula puede quedar microscópicamente abierta. Esa apertura puede no ser visible durante una inspección sencilla y aun así permitir pérdidas de compresión.
El motor puede presentar dificultad de arranque, ralentí irregular, pérdida de potencia o fallos de combustión. Sin embargo, en determinados casos puede continuar funcionando aparentemente bien durante algún tiempo mientras la válvula se deteriora progresivamente.
Cuando los gases calientes encuentran una pequeña vía de escape entre cara y asiento, se concentra un flujo térmico intenso sobre una zona reducida. La válvula puede terminar con su borde erosionado o “quemado”.
MAHLE identifica el juego de válvula incorrecto como una posible causa de válvulas que dejan de sellar adecuadamente, con acumulación de calor en la cabeza y daño térmico posterior.
La paradoja es que una válvula demasiado ajustada puede generar menos ruido inicialmente, pero mucho más daño que otra ligeramente ruidosa.
Qué ocurre con demasiada luz
El exceso de juego tampoco es deseable.
Cuando existe demasiada separación, una parte inicial del movimiento de la leva se utiliza simplemente para eliminar el espacio antes de comenzar a mover realmente la válvula. Como consecuencia, la apertura efectiva comienza algo más tarde y el cierre puede producirse antes.
También puede disminuir ligeramente la elevación efectiva de la válvula, dependiendo de la geometría del mecanismo.
Esto modifica la respiración del motor y altera respecto del diseño original el intercambio de gases.
Desde el punto de vista mecánico aparece otro problema. El perfil de una leva para tren de válvulas sólido suele incluir una zona destinada a recoger progresivamente la holgura antes de comenzar las aceleraciones principales. Si el juego es excesivo, el contacto puede producirse más bruscamente fuera de la región prevista.
Aparecen entonces los conocidos golpeteos o tictac del tren de válvulas, acompañados de mayores cargas de impacto sobre leva, taqué, balancín, pastilla o extremo de válvula.
Por tanto, más holgura no significa mayor seguridad térmica de forma ilimitada. El fabricante establece una ventana concreta porque necesita equilibrar cierre, duración, elevación, ruido, desgaste y comportamiento dinámico.
El papel del círculo base
La medición únicamente tiene sentido cuando la válvula se encuentra completamente descargada por la leva.
El lóbulo posee una zona prácticamente circular denominada círculo base. Mientras el seguidor se encuentra en esa región, la leva no debería estar intentando abrir la válvula.
Es en esa condición donde se mide la luz mediante una galga de espesores en muchos sistemas.
Si se intenta medir mientras el seguidor se encuentra parcialmente sobre una rampa de la leva, el resultado será falso. Por eso los procedimientos de servicio indican posiciones específicas del cigüeñal o del árbol de levas, frecuentemente relacionadas con el punto muerto superior de compresión del cilindro que se está comprobando.
En motores multicilíndricos existen diferentes secuencias de regulación, pero el principio es el mismo: medir cuando la válvula correspondiente está realmente cerrada y su mecanismo está sobre el círculo base.
Tornillo o pastilla calibrada
Los sistemas mecánicos pueden conseguir la regulación de diferentes maneras.

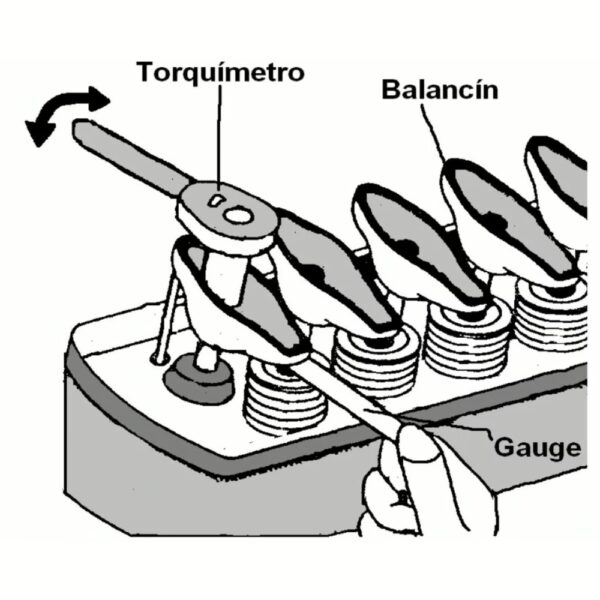

Una arquitectura clásica utiliza un tornillo regulador y contratuerca en el balancín. Al modificar la posición del tornillo cambia la distancia entre las superficies de contacto.
Muchos motores DOHC modernos con taqués mecánicos utilizan pastillas calibradas. En ellos, la luz se modifica seleccionando un shim de otro espesor.
En otros diseños es necesario sustituir el propio taqué por otro con espesor diferente.
Aunque el procedimiento cambie, la finalidad es idéntica: conseguir una separación precisa con la válvula cerrada.
La precisión necesaria explica por qué diferencias aparentemente insignificantes, como 0,05 mm, pueden ser relevantes en un tren de válvulas.
La luz también cambia con el desgaste
La temperatura no es el único motivo para comprobar periódicamente el juego.
Los puntos de contacto del tren de válvulas sufren desgaste. También pueden producirse cambios en el asiento y la cara de la válvula.
Cuando una válvula y su asiento experimentan recesión, la válvula puede quedar situada progresivamente más arriba dentro de la culata. El extremo del vástago se acerca entonces al mecanismo actuador y la luz puede disminuir con el tiempo.
En otros casos, el desgaste de leva, balancín, taqué u otras superficies puede provocar un aumento del juego.
Por eso algunos fabricantes establecen intervalos periódicos de inspección incluso aunque el motor funcione aparentemente de manera normal.
Schaeffler explica que en los sistemas mecánicos la holgura necesita regularse durante el montaje y revisarse porque los cambios dimensionales pueden proceder tanto de fluctuaciones térmicas como del desgaste de las superficies de contacto.
Sistemas hidráulicos
La existencia de una luz ajustable manualmente no debe confundirse con el funcionamiento de un taqué hidráulico o ajustador hidráulico de holgura.
Un compensador hidráulico utiliza aceite presurizado y un pequeño mecanismo interno capaz de modificar automáticamente su longitud efectiva. Su objetivo es compensar expansión y desgaste manteniendo prácticamente eliminado el juego funcional.
Por eso es habitual hablar de “cero lash” en sistemas hidráulicos correctamente cargados.
La física de la expansión térmica no desaparece. Lo que cambia es la forma de compensarla: en lugar de dejar una holgura fija que debe ser ajustada manualmente, el elemento hidráulico modifica su posición dentro de un rango diseñado.
Honda desarrolló sistemas hidráulicos de este tipo precisamente para reducir la necesidad de mantenimiento periódico del juego, mientras Schaeffler continúa utilizando compensación hidráulica en trenes de válvulas modernos para mantener el ajuste frente a expansión y desgaste.
Una holgura calculada, no un defecto
La luz de válvula resulta contraintuitiva porque en muchas máquinas eliminar cualquier juego parece deseable. En el tren de válvulas mecánico ocurre lo contrario: una separación controlada garantiza que exista cierre cuando las piezas cambian de tamaño.
La especificación fría funciona como una reserva dimensional. Los ingenieros conocen los materiales, temperaturas, longitudes y geometría del conjunto y determinan cuánto espacio necesita el mecanismo en una condición de referencia.
Por ello, una galga de 0,10 o 0,20 mm no representa una tolerancia aproximada que pueda ajustarse “a oído”. Esa pequeña distancia forma parte de la calibración del sistema de distribución.
Una luz insuficiente puede impedir que la válvula selle y se refrigere correctamente. Una luz excesiva puede alterar la apertura efectiva y aumentar impactos, ruido y desgaste. El valor correcto se encuentra precisamente entre ambos extremos.
En los trenes de válvulas mecánicos, dejar esa pequeña separación es, por tanto, una necesidad funcional: permite que un conjunto de piezas fabricadas con distintos materiales y sometidas a temperaturas muy diferentes continúe abriendo las válvulas cuando corresponde y, todavía más importante, permita que cierren completamente cuando deben hacerlo.
Referencias
Valve Train Components: Technology, Failure Diagnosis – Schaeffler Automotive Aftermarket GmbH & Co. KG. Schaeffler valve train technical documentation
Valve damage and causes – MS Motorservice International GmbH. MS Motorservice technical article
Dynamic implicit analysis of valve train with cylinder head assembly – Prasanth Venkatesan, T. Sreenivasulu, S. Karthik y Rod Giles, SAE International. SAE Mobilus technical paper
Owner’s Manual – Honda BF2D Outboard Motor – Honda Motor Co., Ltd. La documentación especifica el juego con el motor frío y valores diferenciados para admisión y escape.
What Is Valve Lash & Why Is It Needed? – Markku Braid, Kelford Cams. Kelford Cams technical article
Development of HLA for High Speed Motorcycle Engine – Yoshikatsu Nakano, Saburo Matsuoka y Masaaki Matsuura, Honda R&D Co., Ltd., SAE International. SAE Mobilus technical paper
Overview of Measurement Technology for Valve Lift and Rotation on Motored and Fired Engines – Robert Kerres, Dominik Schwarz, Matthias Bach, Klaus Fuoss, Andreas Eichenberg y Johannes Wüst, Porsche Engineering Services GmbH, SAE International. SAE International Journal of Engines
