Pistones, bielas y cigüeñal

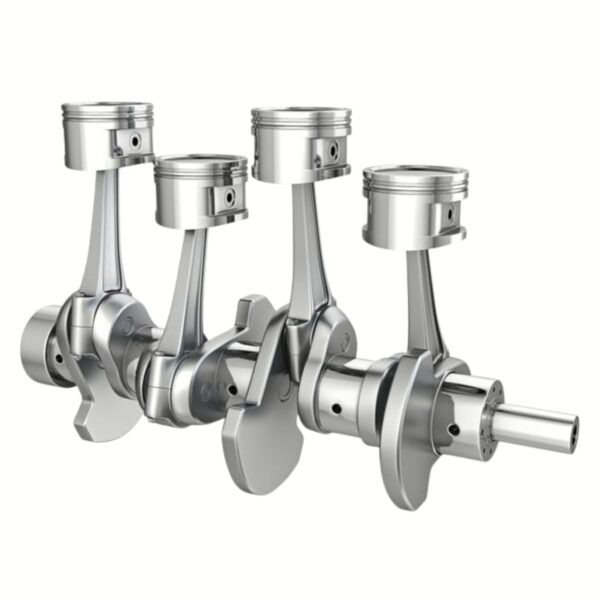

Dentro de un motor de combustión interna existe una cadena de piezas que transforma la presión producida por la combustión en el giro que finalmente mueve el vehículo. Esa cadena comienza en el pistón, continúa por la biela y termina en el cigüeñal. Los tres componentes trabajan como un solo mecanismo: el pistón recibe el empuje de los gases, la biela transmite esa fuerza y el cigüeñal la convierte en movimiento rotatorio.

Puede imaginarse el conjunto como el sistema de pedales de una bicicleta. La pierna se mueve hacia arriba y hacia abajo, pero la rueda necesita girar. En el motor ocurre algo parecido: el pistón se desplaza de manera recta dentro del cilindro, mientras que el cigüeñal debe girar continuamente. La biela conecta ambos tipos de movimiento y soporta el esfuerzo de esa transformación miles de veces por minuto.

Aunque el principio parece sencillo, las condiciones de trabajo son extremas. Sobre el pistón actúan altas temperaturas y presiones. La biela es comprimida y estirada de manera alternada. El cigüeñal recibe impulsos separados, se flexiona y se retuerce ligeramente con cada combustión. Para que el conjunto funcione durante millones de ciclos, sus medidas, materiales, superficies y sistemas de lubricación deben mantenerse dentro de tolerancias muy precisas.

Pistones

El pistón es la pared móvil de la cámara de combustión. Durante la carrera de expansión, los gases quemados ejercen presión sobre su cabeza y lo empujan hacia abajo. El pistón transmite esta fuerza a la biela, pero también debe cerrar el espacio entre su cuerpo y la pared del cilindro.

El pistón no puede ajustar de manera completamente hermética contra el cilindro. Necesita una pequeña holgura para desplazarse, conservar aceite y expandirse cuando aumenta la temperatura. Si se fabricara con el mismo diámetro exacto del cilindro, se atascaría en cuanto el metal se calentara. Esa separación necesaria crea, sin embargo, un camino por el que podrían escapar la presión de combustión y los gases.

El sellado se consigue mediante los anillos del pistón, instalados en ranuras alrededor de su zona superior. El primer anillo se conoce como anillo superior, anillo de compresión o anillo de fuego. Es el que trabaja más cerca de la combustión y recibe directamente sus altas temperaturas y presiones.

Cuando ocurre la combustión, una pequeña parte de la presión entra por detrás del anillo y lo empuja contra la pared del cilindro. De esta manera, cuanto mayor es la presión sobre el pistón, mayor puede ser también la fuerza con la que el anillo ayuda a sellar. Su función principal es evitar que la energía de la expansión se escape hacia el cárter en forma de gases de fuga.

Si el sellado fuera deficiente, parte de la presión que debería impulsar el pistón atravesaría el espacio entre este y el cilindro. Esa fuga, conocida como blow-by, reduce el trabajo útil producido por la combustión, presuriza el cárter y contamina el aceite con gases, combustible y residuos.

Debajo del primer anillo suele encontrarse un segundo anillo de compresión. Este contribuye al sellado y ayuda a controlar la película de aceite. Ambos trabajan juntos, pero no deben entenderse como simples aros inmóviles. Se expanden, se adaptan a pequeñas irregularidades y se desplazan dentro de sus ranuras mientras el pistón cambia de dirección.

Cada anillo posee una abertura necesaria para poder instalarlo y permitir su expansión térmica. Durante el montaje, estas aberturas deben quedar orientadas en direcciones diferentes. Si todas se alinearan, formarían un camino relativamente directo desde la cámara de combustión hasta el cárter. Los gases podrían atravesar una abertura y continuar por las siguientes con menor resistencia.

El desfase no convierte a cada abertura en un sello perfecto, pero evita que las separaciones formen un único canal. Además, los anillos pueden girar lentamente durante el funcionamiento, por lo que lo importante es iniciar el montaje con una distribución correcta y respetar la posición indicada por el fabricante.

En la parte inferior del conjunto de anillos se encuentra el anillo rascador o controlador de aceite. La pared del cilindro necesita lubricación, pero no debe quedar cubierta por una capa gruesa. El anillo rascador retira el exceso y permite que el lubricante regrese al interior del pistón y luego al cárter a través de pequeños orificios.

Si este anillo se atasca por depósitos o pierde su capacidad de barrido, queda demasiado aceite sobre la pared. Durante la carrera del pistón, ese lubricante puede llegar a la cámara y quemarse junto con la mezcla. El resultado es consumo de aceite, formación de depósitos y humo azulado en el escape. El color azul aparece porque el lubricante quemado produce partículas y vapores diferentes de los generados por una combustión normal.

Debajo de la zona de los anillos se encuentra la falda del pistón. Es la parte cilíndrica inferior que guía al pistón dentro del cilindro. Su función no es sellar la combustión, sino mantener el cuerpo correctamente orientado mientras sube y baja.

La fuerza transmitida por la biela no permanece siempre alineada con el centro del cilindro. Al girar el cigüeñal, la biela se inclina y empuja el pistón contra una de las paredes. Sin una falda suficientemente estable, el pistón intentaría inclinarse, cabecear y golpear alternativamente ambos lados del cilindro.

La falda ofrece una superficie de apoyo amplia que controla ese movimiento. No trabaja completamente ajustada, porque necesita una película de aceite y espacio para la expansión térmica. Su forma tampoco es siempre un cilindro perfecto cuando está fría: puede fabricarse con pequeñas diferencias de diámetro destinadas a compensar cómo se deforma al alcanzar la temperatura de funcionamiento.

Bielas

La biela conecta el pistón con el cigüeñal. Su extremo superior se denomina pie u ojo pequeño, mientras que el extremo inferior recibe el nombre de cabeza u ojo grande. Entre ambos se encuentra el cuerpo, diseñado para resistir grandes esfuerzos con la menor masa posible.

En el ojo superior se instala el bulón o pasador del pistón. Este pasador atraviesa el pistón y el ojo de la biela, formando un eje de pivote. Gracias a él, la biela puede balancearse mientras el pistón permanece guiado por el cilindro y el extremo inferior describe una trayectoria circular alrededor del cigüeñal.

El bulón debe resistir cargas muy elevadas sin deformarse. Aunque externamente parece una pieza sencilla, trabaja sometido a presión, flexión y movimientos oscilatorios. Normalmente es hueco para reducir peso, pero sus paredes poseen la resistencia necesaria para soportar el esfuerzo transmitido por la combustión y por la inercia del pistón.

El movimiento en esta unión no consiste en una rotación continua, sino en un balanceo repetido. La biela cambia de inclinación a cada lado del cilindro mientras el pistón completa sus carreras. Según el diseño, el bulón puede quedar fijo en la biela, fijo en el pistón o libre para girar en ambos, configuración conocida como pasador flotante.

En el extremo inferior, la cabeza de la biela rodea el muñón correspondiente del cigüeñal. Como el cigüeñal debe poder instalarse y retirarse, esta cabeza suele dividirse en dos partes: el cuerpo principal de la biela y una tapa sujeta mediante pernos de alta resistencia.

Entre la biela y el muñón se colocan dos semicojinetes conocidos comúnmente como metales de biela. Estos cojinetes no son simples piezas de acero duro. Sus superficies se fabrican con capas de aleaciones seleccionadas para trabajar con una película de aceite y proteger al cigüeñal.

Puede parecer lógico fabricar el cojinete con un material tan duro como el muñón, pero eso haría que ambos componentes se dañaran mutuamente cuando apareciera una partícula o se debilitara la lubricación. Por esa razón, la superficie del cojinete incorpora materiales relativamente blandos y adaptables.

Estas aleaciones pueden absorber o incrustar partículas pequeñas que viajan en el aceite. En lugar de mantener una impureza dura sobresaliendo y rayando repetidamente el muñón, la capa superficial permite que quede parcialmente alojada dentro del cojinete. Esta propiedad se conoce como capacidad de incrustación.

El cojinete también puede adaptarse a pequeñas desviaciones geométricas sin transferir inmediatamente toda la carga al cigüeñal. En términos sencillos, está diseñado para actuar como una superficie reemplazable y controlada. Es preferible desgastar un juego de metales relativamente económico antes que destruir los muñones mecanizados del cigüeñal. Los cojinetes modernos combinan capas de distinta resistencia para conservar capacidad de carga, adaptación e incrustación de contaminantes.

Cigüeñal

El cigüeñal convierte el movimiento alternativo de los pistones en rotación. Está formado por muñones principales, muñones de biela, brazos, contrapesos y extremos destinados a conectarse con la distribución, la polea, el volante y la transmisión.

Los muñones principales giran apoyados en los cojinetes de bancada del bloque. Los muñones de biela están desplazados respecto del eje central. Esa separación funciona como el brazo de una manivela: cuando la biela empuja el muñón desplazado, produce un momento de giro.

La combustión no empuja continuamente al cigüeñal. Cada cilindro entrega un impulso en un momento determinado, seguido por intervalos en los que otros pistones comprimen gases, expulsan escape o aspiran aire. El volante de inercia y la masa del conjunto ayudan a mantener el movimiento entre combustiones.

El cigüeñal debe soportar torsión y flexión. Cuando un cilindro entrega fuerza, el muñón correspondiente intenta acelerar una sección del eje antes de que el esfuerzo se distribuya hacia el volante y los demás componentes. Aunque la deformación sea muy pequeña, el metal se retuerce y recupera su posición repetidamente.

Para resistir este trabajo se utilizan fundiciones especiales o aceros forjados, según la carga prevista. Sus muñones se mecanizan y pulen con gran precisión, porque la película de aceite que los separa de los cojinetes depende de una superficie uniforme y de una holgura controlada.

Lubricación

El cigüeñal contiene conductos internos de lubricación. Estos canales se perforan dentro de su propio cuerpo para transportar aceite desde los cojinetes principales hasta los muñones de biela.

La bomba envía lubricante a presión hacia las galerías del bloque. El aceite entra primero en los cojinetes de bancada y forma una película alrededor de los muñones principales. Desde allí accede a los orificios del cigüeñal y viaja por conductos diagonales hasta las superficies que sostienen las bielas.

Este recorrido es necesario porque los muñones de biela se mueven continuamente alrededor del eje central. No sería práctico alimentarlos mediante una tubería externa rígida. El propio cigüeñal funciona como una red giratoria de distribución.

Cuando el motor está funcionando, el muñón no debería apoyar directamente sobre el metal del cojinete. Su rotación arrastra aceite y forma una cuña de presión que mantiene separadas ambas superficies. El eje parece flotar sobre una capa extremadamente fina de lubricante.

La existencia de presión de aceite no garantiza por sí sola una buena lubricación. También debe conservarse la holgura correcta. Si es demasiado grande, el aceite escapa con facilidad y no desarrolla una película firme. Si es demasiado pequeña, el flujo se restringe, aumenta la temperatura y puede producirse contacto.

Los conductos deben permanecer limpios. Una partícula, lodo o residuo de mecanizado puede reducir el suministro hacia un muñón. Motorservice describe que los cojinetes de biela reciben aceite desde los cojinetes principales mediante perforaciones internas del cigüeñal, y que los contaminantes pueden quedar incrustados en las capas de los cojinetes antes de alcanzar otras superficies.

Equilibrio

Los pistones y parte de las bielas se mueven hacia arriba y hacia abajo. Cada vez que llegan al extremo de su carrera deben detenerse y cambiar de dirección. Este proceso genera fuerzas de inercia considerables, especialmente cuando el motor gira a altas revoluciones.

El cigüeñal incorpora contrapesos para compensar una parte de esas masas dinámicas. Puede imaginarse un ventilador al que se le instala peso solo en una pala: al girar, intentará sacudirse. Si se añade una masa correctamente calculada en el lado opuesto, la fuerza desequilibrada disminuye.

Los contrapesos trabajan de forma parecida. Su masa se encuentra colocada en oposición a los muñones de biela y a una parte de las masas asociadas. Al girar, generan fuerzas que ayudan a contrarrestar el efecto de los componentes en movimiento.

No pueden eliminar por sí solos todas las vibraciones del motor, porque el pistón se desplaza en línea recta mientras los contrapesos giran en círculo. Además, una parte de la biela se mueve con el pistón y otra parte gira con el cigüeñal. Sin embargo, reducen de manera importante las cargas transmitidas a los cojinetes y al bloque.

El equilibrado depende también de la cantidad de cilindros, su disposición, el orden de encendido y la geometría del cigüeñal. Un motor puede estar correctamente equilibrado en sus masas rotatorias y aun presentar fuerzas alternantes propias de su arquitectura. Por eso algunos diseños necesitan ejes de equilibrio adicionales.

Los contrapesos no deben confundirse con el damper o amortiguador torsional. Los contrapesos corrigen principalmente desequilibrios relacionados con las masas; el damper controla la tendencia del cigüeñal a retorcerse y rebotar elásticamente con cada combustión.

El damper suele instalarse en la punta del cigüeñal y puede formar parte de la polea que impulsa los accesorios. En muchos motores está compuesto por un cubo interior, un anillo exterior de inercia y una capa intermedia de caucho.

Cuando el cigüeñal recibe un impulso, no acelera como una barra completamente rígida. Se retuerce una fracción de grado y luego intenta recuperar su forma. Este pequeño latigazo viaja a lo largo del eje y puede repetirse cientos de veces por segundo.

La goma permite que el anillo exterior se mueva con un pequeño retraso respecto del cubo. Ese movimiento relativo absorbe parte de la energía de la vibración torsional y la convierte en calor dentro del elastómero. Así se reducen los esfuerzos repetitivos sobre el cigüeñal, la distribución y los cojinetes.

El damper no repara un motor mal equilibrado. Su tarea específica es controlar la torsión oscilante del cigüeñal. Los fabricantes de amortiguadores distinguen claramente entre desequilibrio de masas y vibración torsional, explicando que esta última nace del retorcimiento y recuperación del eje después de cada combustión.

Física

El conjunto de pistón, biela y cigüeñal funciona porque la biela convierte una fuerza lineal en un esfuerzo de giro. Sin embargo, la misma geometría que hace posible esta transformación somete a los componentes a cargas que cambian constantemente.

Durante la combustión, la biela trabaja principalmente a compresión. El pistón es empujado hacia abajo y la biela transmite esa fuerza al cigüeñal. Cerca de regímenes elevados, cuando el pistón cambia de dirección, las fuerzas de inercia pueden estirar la biela con gran intensidad.

Esto significa que la pieza es comprimida y traccionada miles de veces por minuto. Su cuerpo debe ser suficientemente rígido para no doblarse, pero lo bastante liviano para no aumentar innecesariamente las fuerzas de inercia.

Esta resistencia tiene un límite muy claro cuando entra líquido en el cilindro. El aire puede comprimirse, pero el agua, el refrigerante o una gran cantidad de combustible líquido son prácticamente incompresibles dentro de las presiones y volúmenes del motor.

Si el pistón sube durante la carrera de compresión y encuentra el cilindro lleno de líquido, intenta reducir un volumen que casi no puede disminuir. El cigüeñal, impulsado por los demás cilindros, por el motor de arranque o por la inercia del vehículo, continúa empujando la biela.

Como el líquido no cede, la fuerza aumenta de manera súbita. La biela queda atrapada entre un pistón que no puede seguir subiendo y un cigüeñal que todavía intenta girar. El resultado puede ser una deformación inmediata: la biela se dobla, se retuerce o se quiebra.

Este fenómeno se denomina bloqueo hidráulico o hydrolock. No hace falta que el cilindro esté completamente lleno. Basta con que el volumen de líquido sea mayor que el espacio disponible cuando el pistón se aproxima al punto muerto superior.

Una biela ligeramente doblada puede permitir que el motor continúe funcionando, pero modifica la altura alcanzada por el pistón, su alineación y las cargas sobre los cojinetes. Una deformación mayor puede producir contacto entre el pistón y la culata o causar una rotura que atraviese el bloque. MAHLE identifica el bloqueo hidráulico como una causa directa de flexión de bielas y de cargas desiguales sobre sus cojinetes.

El funcionamiento correcto depende de que cada componente cumpla una tarea concreta. Los anillos contienen la presión y controlan el aceite; la falda guía el pistón; el bulón permite que la biela se articule; los cojinetes protegen los muñones; los conductos internos llevan lubricante; los contrapesos reducen fuerzas desequilibradas y el damper controla los latigazos torsionales.

Ninguna de estas piezas trabaja de forma aislada. Un anillo rascador defectuoso llena la cámara de aceite; una película de lubricación débil destruye los cojinetes; una biela deformada carga el pistón de manera desigual; un damper deteriorado permite que la vibración torsional castigue al cigüeñal. El motor mantiene su suavidad y su resistencia porque todas las funciones se complementan.

Los pistones, bielas y cigüeñal forman así el corazón mecánico del motor. El pistón recibe una presión que dura apenas una fracción de segundo, la biela la transporta mientras cambia de ángulo y el cigüeñal la transforma en un giro aprovechable. Detrás de ese movimiento aparentemente natural existe un equilibrio preciso entre sellado, lubricación, resistencia, masa y control de vibraciones.
