El orden de encendido es la secuencia exacta en la que los cilindros reciben la combustión que empuja sus pistones. No se trata de una numeración elegida al azar ni de una simple instrucción para conectar cables de bujías. Esa secuencia determina cómo se reparten las fuerzas a lo largo del cigüeñal, con qué regularidad se entrega el torque y cuánto debe soportar la estructura del motor en cada instante.
En un motor de cuatro tiempos, cada cilindro necesita completar admisión, compresión, combustión y escape antes de volver a producir trabajo. Ese ciclo ocupa dos vueltas completas del cigüeñal, equivalentes a 720 grados de rotación. Durante ese recorrido, las combustiones deben distribuirse de manera ordenada para evitar que varios impulsos castiguen repetidamente una misma zona del eje mientras otras quedan momentáneamente sin carga.
Puede imaginarse el cigüeñal como una barra larga que recibe golpes controlados. Si todos los golpes se concentraran primero en un extremo y después en el otro, la barra intentaría doblarse y retorcerse de forma violenta. El orden de encendido reparte esos impulsos para que el esfuerzo avance por el motor de una manera más equilibrada.
La secuencia también permite que el volante de inercia y los demás cilindros mantengan el giro entre una combustión y la siguiente. Cada impulso acelera ligeramente el cigüeñal; luego, durante los otros tiempos, parte de esa energía se utiliza para comprimir, aspirar y expulsar gases. Cuanto más uniforme sea el reparto, más suave será la entrega de torque.
Equilibrio
Cada combustión genera una presión intensa sobre la cabeza del pistón. Esa fuerza baja por la biela y llega a una muñequilla del cigüeñal, donde se transforma en torque. Al mismo tiempo, el bloque, los cojinetes y la culata reciben fuerzas de reacción. Por eso, el motor no solo necesita producir potencia: también debe impedir que esa potencia destruya su propia estructura.
El orden de encendido se selecciona para distribuir los impulsos entre distintas zonas del cigüeñal. Si dos cilindros cercanos dispararan consecutivamente en una configuración poco favorable, una parte del eje recibiría esfuerzos repetidos antes de que pudiera recuperar su forma. Esto aumentaría la flexión, la vibración torsional y la carga sobre los cojinetes principales.
En muchos motores de cuatro cilindros en línea, la secuencia clásica es 1-3-4-2. Después de la combustión del cilindro 1, el siguiente impulso aparece en el 3, continúa en el 4 y termina en el 2 antes de comenzar nuevamente. Esta distribución alterna los esfuerzos entre diferentes posiciones del cigüeñal y evita concentrar todos los empujes sucesivos en un solo extremo.
La secuencia 1-3-4-2 no debe entenderse como una regla universal para cualquier motor de cuatro cilindros. Es una configuración extremadamente común, pero el orden correcto siempre debe confirmarse con la información del fabricante. La forma del cigüeñal, la numeración de los cilindros y el diseño de la distribución pueden justificar otras secuencias.
Para comprender el equilibrio de un cuatro cilindros en línea, conviene observar el movimiento de sus pistones. Los cilindros 1 y 4 forman una pareja, porque sus pistones suben y bajan al mismo tiempo. Los cilindros 2 y 3 forman la segunda pareja y se mueven juntos en dirección opuesta a la primera.
Esto no significa que los cilindros pareados estén realizando el mismo tiempo. Cuando el pistón del cilindro 1 llega al punto muerto superior preparado para la combustión, el pistón del cilindro 4 también está arriba, pero puede encontrarse terminando el escape. Una vuelta después, sus funciones se invierten.
La misma lógica se aplica a los cilindros 2 y 3. Ambos comparten posición y dirección de movimiento, pero recorren fases distintas del ciclo. La geometría del cigüeñal determina dónde están los pistones; el árbol de levas y el sistema de encendido determinan qué está haciendo cada cilindro.
En los motores con seis o más cilindros, las combustiones aparecen con mayor frecuencia. Antes de que el impulso de un cilindro haya terminado de entregar su fuerza, otro puede comenzar a producir trabajo. Este solapamiento de impulsos reduce las caídas de torque entre combustiones.
Por eso, un motor de seis, ocho o doce cilindros suele sentirse más sedoso que uno con menos cilindros de cilindrada total similar. No necesariamente porque cada combustión sea más suave, sino porque el cigüeñal recibe impulsos más pequeños y cercanos entre sí. La entrega se parece menos a una serie de martillazos separados y más a un empuje casi continuo.
Sincronización
En un motor de cuatro tiempos, el ciclo completo ocupa 720 grados de giro del cigüeñal. Si las combustiones se distribuyen uniformemente, el intervalo teórico entre impulsos se obtiene dividiendo esos 720 grados por la cantidad de cilindros.
En un motor de cuatro cilindros, aparece una combustión cada 180 grados de giro. Esto significa que, mientras el cigüeñal completa media vuelta, el siguiente cilindro de la secuencia alcanza el momento de producir trabajo. No todos los pistones están separados físicamente 180 grados en su posición, pero las fases de sus ciclos sí se organizan para entregar un impulso con ese intervalo.
En un motor de seis cilindros de cuatro tiempos, el intervalo uniforme es de 120 grados. En uno de ocho cilindros es de 90 grados. A medida que disminuye el espacio angular entre combustiones, aumenta la continuidad del torque y se reduce el tiempo durante el cual el volante debe mantener el giro sin ayuda de un cilindro en expansión.
La sincronización depende de tres sistemas que deben estar de acuerdo. El cigüeñal establece la posición de los pistones, el árbol de levas define qué válvulas están abiertas o cerradas y el encendido decide cuándo saltará la chispa. Si uno de estos elementos pierde la relación con los demás, la combustión ocurre fuera del momento útil.
Para que una chispa produzca trabajo, el cilindro debe encontrarse al final de la compresión. Las válvulas tienen que estar cerradas y la mezcla debe quedar atrapada dentro de la cámara. Encender el combustible durante admisión o escape no empuja correctamente el pistón y puede producir reacciones dentro de los conductos.

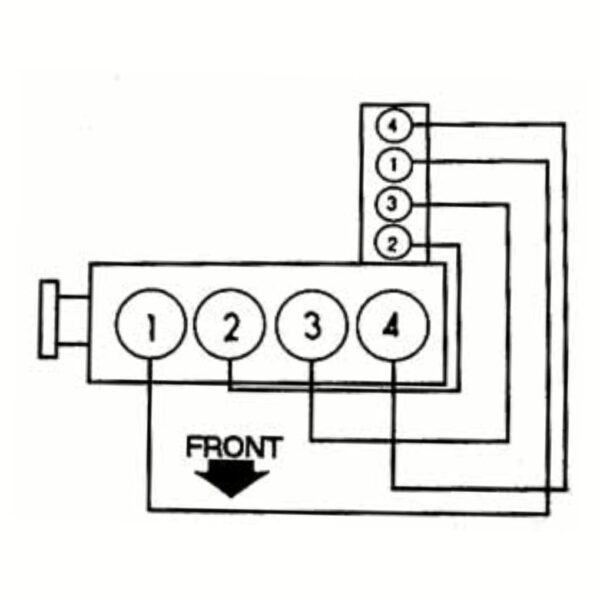

En motores con distribuidor y cables de alta tensión, conectar los cables en un orden incorrecto envía la chispa a cilindros que no están preparados para quemar. Un cilindro puede recibirla mientras su válvula de admisión todavía está abierta. La llama puede entonces propagarse hacia el múltiple y producir una explosión o retroceso por la admisión.
Ese estallido no significa necesariamente que la válvula haya creado la falla. La causa es temporal: la chispa llegó al cilindro equivocado. También pueden presentarse detonaciones en el escape cuando una mezcla no quemada abandona el cilindro y se enciende posteriormente en el múltiple o en el sistema de escape.
Los cables cruzados suelen producir un motor que intenta arrancar, gira de manera irregular, pierde fuerza o devuelve explosiones por los conductos. La solución correcta no consiste en cambiar cables al azar, sino en identificar la numeración de los cilindros, el sentido de giro del distribuidor cuando existe y la secuencia establecida para ese motor.
La distribución mecánica también puede dejar el encendido fuera de relación aunque los cables estén correctamente conectados. Si la correa o cadena salta dientes, el árbol de levas modifica su posición respecto del cigüeñal. En ese caso, las válvulas ya no corresponden a la fase indicada por la chispa.
El orden de encendido, por tanto, no es solamente una lista de números. Es una coordinación entre el ciclo termodinámico, la posición mecánica y la descarga eléctrica. Los números solo resumen esa coordinación para que pueda montarse, verificarse y diagnosticarse.
Geometría
La identificación de los cilindros es indispensable antes de interpretar cualquier orden de encendido. Como regla de taller muy extendida en motores en línea, el cilindro número 1 suele encontrarse del lado de la distribución, es decir, cerca de la correa, cadena o conjunto de engranajes que accionan el árbol de levas. Desde allí se continúa numerando hacia la transmisión.
Esta convención resulta práctica porque establece un punto de inicio visible. Sin embargo, no es absolutamente universal. Algunos fabricantes numeran desde el extremo opuesto o aplican criterios propios en motores longitudinales, en V o de arquitectura especial. La referencia definitiva siempre debe provenir de la documentación técnica del motor.
En un motor en línea, la numeración suele avanzar de forma simple a lo largo del bloque. En uno en V, la situación se vuelve más compleja porque existen dos bancadas. El fabricante debe decidir qué lado contiene el cilindro 1 y cómo continúa la numeración: puede alternar entre bancadas o completar primero una de ellas.
La secuencia de encendido de un motor en V debe repartir los impulsos entre ambas bancadas. Si varios cilindros de un mismo lado produjeran trabajo uno tras otro, el bloque recibiría una sucesión de reacciones laterales en la misma dirección. El motor tendería a cabecear o balancearse sobre sus soportes.
Al alternar las combustiones entre las bancadas, las fuerzas se distribuyen de forma más simétrica. El orden correcto depende del ángulo entre bancadas, el diseño del cigüeñal, la separación angular de las muñequillas y la cantidad de cilindros.
En un V8, por ejemplo, dos motores externamente parecidos pueden utilizar órdenes diferentes debido a la disposición de sus muñequillas o al criterio empleado para controlar vibraciones y esfuerzos. Por eso, memorizar una única secuencia para todos los V8 conduce fácilmente a errores.
La geometría de un motor bóxer ofrece otra forma de controlar las fuerzas. Sus cilindros se encuentran horizontalmente opuestos a ambos lados del cigüeñal. Los pistones enfrentados se mueven sobre una misma línea general, pero en direcciones contrarias: mientras uno se aleja del centro, el opuesto hace lo mismo hacia el otro lado.
Esta oposición permite que muchas fuerzas de inercia se cancelen. Si una masa acelera hacia la izquierda mientras otra equivalente lo hace hacia la derecha, sus reacciones sobre el bloque se contrarrestan en gran medida. El motor tiende a producir menos vibración primaria y puede funcionar con gran suavidad.
La disposición bóxer no elimina todas las vibraciones ni vuelve irrelevante el orden de encendido. Todavía deben considerarse las fuerzas de las bielas, los momentos producidos por la separación entre cilindros y la secuencia de combustión. Sin embargo, la oposición física de los pistones ofrece una base naturalmente favorable para el equilibrio.
Electricidad
En los primeros sistemas electrónicos y en muchos motores relativamente modernos se utilizó el encendido por chispa perdida. Esta solución aprovecha el hecho de que los cilindros pareados llegan juntos al punto muerto superior, aunque se encuentren en tiempos distintos.
En un motor de cuatro cilindros, una bobina puede alimentar simultáneamente a los cilindros 1 y 4. Otra puede encargarse de los cilindros 2 y 3. Cuando la bobina dispara, se produce una chispa en ambas bujías de la pareja.
Una de las bujías se encuentra en el cilindro que termina la compresión. Allí la chispa enciende la mezcla y produce la combustión útil. La otra salta en el cilindro que está terminando el escape, donde prácticamente no existe una carga comprimida aprovechable. Esa segunda descarga se denomina chispa perdida porque no genera trabajo.
Media vuelta o una vuelta del cigüeñal después, según la pareja y la fase considerada, las funciones se invierten. El cilindro que antes estaba en escape estará preparado para comprimir, mientras el otro ocupará la fase complementaria.
El sistema simplifica el encendido porque no necesita identificar individualmente cada fase para producir la chispa básica. Basta con conocer la posición de los pares mediante el sensor del cigüeñal. Una bobina puede servir a dos cilindros y se elimina el distribuidor mecánico.
Aunque ambas bujías reciben la descarga en el mismo instante, la corriente puede atravesarlas en direcciones opuestas. Esto influye en el desgaste de sus electrodos y explica por qué determinados sistemas utilizan bujías diseñadas considerando la polaridad del encendido.
En sistemas de bobina individual, cada cilindro dispone de su propia unidad. La computadora puede controlar la chispa con mayor independencia, ajustar el tiempo de carga y reconocer fallos con mayor precisión. Para realizar encendido secuencial completo, la ECU utiliza información del cigüeñal y del árbol de levas.
El sensor CKP informa la velocidad y la posición angular del cigüeñal. Sin embargo, como el eje gira dos veces durante el ciclo, una misma referencia puede corresponder al punto muerto superior de compresión o al de escape. El sensor CMP identifica la posición del árbol de levas y permite distinguir ambas vueltas. Bosch explica que la gestión electrónica utiliza las señales de posición y velocidad del cigüeñal para controlar el momento de inyección y encendido, mientras el sensor del árbol aporta su posición exacta.
Esta información permite que la ECU sepa qué cilindro debe recibir combustible y chispa. En un sistema moderno, el orden de encendido permanece determinado por la mecánica del motor, pero su ejecución eléctrica se realiza mediante software, sensores y transistores de potencia.
La bujía no decide cuándo encender. Solo proporciona el espacio donde la alta tensión vence la resistencia del gas y forma el arco eléctrico. La bobina produce la tensión, y la ECU selecciona el instante basándose en la posición, las revoluciones, la carga, la temperatura y la tendencia a la detonación. NGK señala que la función básica de la bujía consiste en crear la descarga que inicia la combustión de la mezcla dentro de la cámara.
Física
El cigüeñal no gira a una velocidad perfectamente constante durante cada vuelta. Cada combustión lo acelera; luego, la compresión y las resistencias internas lo desaceleran ligeramente. El volante de inercia suaviza estas variaciones, pero no puede eliminarlas por completo.
El orden de encendido distribuye esos cambios para impedir que las aceleraciones se acumulen de una manera perjudicial. Cuando los impulsos están correctamente espaciados, el cigüeñal recibe torque antes de perder demasiado movimiento por las carreras que consumen energía.
En un cuatro cilindros, la llegada de una combustión cada 180 grados proporciona cuatro impulsos dentro de los 720 grados del ciclo. Entre ellos todavía existen variaciones perceptibles, especialmente a bajas revoluciones. Esto ayuda a explicar por qué un motor de cuatro cilindros puede transmitir más aspereza que uno de seis.
En un seis cilindros, el siguiente impulso comienza cada 120 grados. Como la fase útil de expansión de un cilindro ocupa una parte considerable de la vuelta, la combustión siguiente puede comenzar antes de que la contribución anterior haya terminado por completo.
Este solapamiento hace que la suma del torque sea más uniforme. No significa que dos cilindros necesariamente alcancen la presión máxima al mismo tiempo, sino que sus periodos de entrega se superponen parcialmente. La caída entre un impulso y el siguiente es menor.
El mismo principio se intensifica en motores de ocho o doce cilindros. Al existir más combustiones por ciclo, cada una puede ser relativamente menor para obtener una potencia total determinada. Las cargas sobre el cigüeñal se reparten con mayor frecuencia y el volante necesita corregir fluctuaciones más pequeñas.
Sin embargo, aumentar la cantidad de cilindros también añade fricción, masa, componentes y complejidad. La suavidad no surge gratuitamente. El diseño debe equilibrar continuidad de torque, tamaño, consumo, costo y resistencia mecánica.
El cigüeñal también experimenta vibraciones torsionales. Una sección recibe el impulso antes de que el torque se transmita completamente hacia el volante y la transmisión. El eje se retuerce una cantidad minúscula, recupera su forma y puede comenzar a oscilar.
Un orden mal elegido podría excitar esas oscilaciones con mayor intensidad. Si los impulsos coincidieran repetidamente con una frecuencia natural del eje, la deformación podría aumentar como ocurre al empujar un columpio siguiendo su ritmo. El diseño del cigüeñal, sus contrapesos, el volante y el amortiguador torsional trabajan junto con la secuencia para controlar ese fenómeno.
Las fuerzas también pasan hacia el bloque. Cada combustión carga los cojinetes principales y genera una reacción sobre los soportes del motor. Alternar los impulsos entre diferentes cilindros y bancadas evita que el conjunto reciba empujes repetidos en una sola dirección.
En un motor bóxer, la oposición de los pistones ayuda a cancelar fuerzas lineales. En un motor en V, la alternancia entre bancadas reduce el cabeceo lateral. En un motor en línea, la secuencia distribuye la carga entre extremos y centro. Son soluciones distintas para el mismo problema: convertir combustiones separadas en un giro continuo sin castigar la estructura.
La secuencia 1-3-4-2 de un cuatro cilindros común resume toda esta lógica. Los pistones 1 y 4 se desplazan juntos, pero queman en vueltas distintas; lo mismo sucede con 2 y 3. Cada 180 grados aparece un impulso y la carga cambia de posición a lo largo del cigüeñal.
Conectar correctamente el sistema exige conocer tanto la secuencia como la numeración. El cilindro 1 suele identificarse desde el lado de la distribución en muchos motores en línea, pero esta convención debe verificarse. Una interpretación incorrecta puede cruzar cables o asignar bobinas al cilindro equivocado, aun cuando la persona recuerde perfectamente los números del orden.
El orden de encendido es, en definitiva, la forma en que el motor organiza sus golpes de fuerza. No modifica la cantidad de energía disponible en cada combustión, pero decide dónde y cuándo se aplica. Una secuencia adecuada reduce flexiones, controla vibraciones, equilibra las bancadas y mantiene una entrega uniforme de torque.
Cuando se observa el motor como un conjunto, la razón resulta clara. Los cilindros no pueden producir trabajo cuando quieran; deben hacerlo siguiendo la posición de los pistones, el cierre de las válvulas y la capacidad del cigüeñal para recibir el siguiente impulso. La suavidad del giro nace de esa disciplina temporal: cada cilindro espera su turno, entrega su fuerza y deja preparado el eje para el que sigue.
