Uso de caballetes

Los caballetes para vehículos, también llamados soportes de seguridad, torres de apoyo o jack stands, son dispositivos destinados a mantener un automóvil elevado después de haber sido levantado con un gato. Su función no consiste en elevar la carga, sino en recibirla, sostenerla de manera estable y evitar que el vehículo descienda mientras se trabaja debajo o alrededor de sus componentes inferiores.

La diferencia entre un gato y un caballete es fundamental. El gato hidráulico, mecánico o neumático es una herramienta de elevación. Sus válvulas, sellos, ruedas y articulaciones permiten subir el vehículo, pero también pueden perder presión, desplazarse o inclinarse. El caballete, en cambio, funciona como un apoyo rígido que transmite el peso hacia el suelo sin depender continuamente de la presión de un fluido. Por esta razón, nunca debe trabajarse debajo de un vehículo sostenido únicamente por un gato.

Un automóvil aparentemente liviano concentra una masa suficiente para causar lesiones fatales si cae. Además, el peligro no depende solo del peso total. La estabilidad cambia cuando se retira una rueda, se desmonta la transmisión, se extrae un motor, se aflojan componentes de suspensión o se ejerce fuerza sobre un perno. Cada intervención puede desplazar el centro de gravedad y aumentar la carga sobre uno de los soportes.

El uso correcto de caballetes requiere comprender la capacidad del equipo, los puntos estructurales del vehículo, la resistencia del suelo y la distribución del peso. Colocar dos soportes debajo de cualquier parte metálica no garantiza seguridad. Un apoyo mal seleccionado puede deformarse, resbalar, perforar una chapa delgada o moverse al cambiar la carga.

Función y capacidad

Los caballetes reciben la carga una vez que el gato ha elevado el vehículo hasta una altura suficiente. Cada soporte está formado normalmente por una base ancha, una columna central y un mecanismo de ajuste. La base distribuye el peso sobre el suelo, mientras la parte superior se apoya contra un punto resistente del vehículo.

La capacidad indicada por el fabricante debe interpretarse con cuidado. Algunos juegos expresan la capacidad total del par y otros muestran la capacidad individual. No debe suponerse que dos caballetes de una determinada cifra pueden soportar el doble sin comprobar cómo fue declarada la clasificación. La etiqueta, el manual y la información técnica del producto son las referencias válidas.

El peso bruto del vehículo tampoco se reparte necesariamente por igual. El eje delantero suele soportar más carga en automóviles con motor delantero, mientras una camioneta cargada puede concentrarla atrás. Si se eleva solamente un extremo, los soportes reciben la carga de ese eje y parte de las fuerzas generadas por la inclinación del conjunto.

La capacidad seleccionada debe superar con margen razonable la carga esperada. Trabajar justo en el límite deja poca tolerancia frente a movimientos, distribución desigual o herramientas pesadas apoyadas sobre el vehículo. En camionetas, vehículos comerciales, eléctricos y todoterreno, el peso puede ser considerablemente mayor que el de un automóvil convencional.

La altura máxima también influye. Un caballete completamente extendido posee menor estabilidad lateral que uno utilizado en una posición intermedia. Si la reparación exige una altura que obliga a trabajar cerca del límite, conviene utilizar soportes de mayor tamaño y capacidad en lugar de improvisar extensiones.

Superficie y entorno

Los caballetes deben colocarse sobre una superficie dura, plana, nivelada y capaz de soportar la carga. Un piso de hormigón en buen estado proporciona una base adecuada, mientras tierra, grava, arena, asfalto caliente o superficies inclinadas introducen riesgos importantes.

En suelo blando, las patas pueden hundirse de manera desigual. La torre se inclina lentamente y el vehículo puede deslizarse antes de que el técnico perciba el movimiento. El asfalto también puede deformarse bajo cargas concentradas, especialmente durante días calurosos.

No deben colocarse bloques sueltos, ladrillos, piedras o piezas de madera inestables debajo de los caballetes para ganar altura. Un ladrillo puede quebrarse sin advertencia y una madera angosta puede inclinarse o partirse siguiendo la fibra. Las extensiones improvisadas elevan el centro de apoyo y reducen la resistencia al movimiento lateral.

Una placa resistente puede utilizarse para distribuir carga solamente cuando su material, espesor, dimensiones y procedimiento están previstos para ese uso. No debe convertirse en una solución improvisada sobre terreno irregular. El caballete necesita apoyar completamente sus patas, sin balanceo y sin zonas suspendidas.

El lugar de trabajo debe permanecer despejado. Mangueras, herramientas, aceite, piedras o restos metálicos pueden impedir que una pata se apoye correctamente. También debe existir espacio para retirar el gato sin golpear los soportes y para abandonar rápidamente la zona si se observa movimiento.

Preparación del vehículo

Antes de levantar, el vehículo debe quedar detenido, sin ocupantes y con las cargas sueltas retiradas o aseguradas. La transmisión automática se coloca normalmente en estacionamiento y la manual en una marcha, salvo que el procedimiento de reparación requiera liberar el tren motriz. El freno de estacionamiento se aplica cuando resulta compatible con el eje que permanecerá apoyado.

Las ruedas que continúan en contacto con el suelo deben bloquearse mediante calzos adecuados. Los calzos se colocan para impedir el movimiento en ambas direcciones. No se sustituyen con piedras, herramientas o trozos de metal que puedan desplazarse.

Es importante anticipar qué sistema será desmontado. Si se trabajará en el freno de estacionamiento, no se debe depender exclusivamente de él para inmovilizar el vehículo. Si se levantará el eje trasero de un automóvil con tracción delantera, la posición de estacionamiento puede bloquear las ruedas delanteras, pero aun así deben utilizarse calzos.

Las suspensiones neumáticas, hidroneumáticas o con nivelación electrónica requieren desactivación según el fabricante. El sistema puede intentar corregir la altura mientras el vehículo está elevado y modificar la carga sobre los soportes. En vehículos híbridos o eléctricos también pueden existir procedimientos específicos para evitar activaciones automáticas.

El peso dentro del maletero, la caja de carga o el habitáculo modifica el centro de gravedad. Un vehículo cargado no debe tratarse como uno vacío. Cuando sea posible, se retiran objetos pesados antes de elevar.

Puntos de elevación y apoyo

El gato y los caballetes no siempre utilizan el mismo punto. El gato necesita un lugar desde el cual elevar, mientras los soportes requieren puntos estructurales donde recibir la carga después del levantamiento. El manual del vehículo, la información de servicio y las marcas de la carrocería indican las zonas autorizadas.

En una carrocería autoportante pueden existir refuerzos en los umbrales, travesaños, subchasis o puntos especialmente diseñados. En vehículos con bastidor separado, los soportes pueden colocarse bajo secciones resistentes del bastidor o del eje, dependiendo del trabajo.

No se debe apoyar sobre el piso del habitáculo, depósitos, escape, protectores plásticos, cárter, diferencial de aluminio, brazos delgados ni chapas sin refuerzo. Aunque una superficie parezca firme, puede deformarse progresivamente cuando recibe el peso.

También debe evitarse colocar el caballete bajo una pieza que se desmontará. Si el soporte se encuentra bajo un subchasis que será retirado, la estructura perderá su apoyo durante la reparación. El plan debe considerar qué componentes permanecerán fijos hasta que el vehículo vuelva al suelo.

La forma de la cabeza del caballete debe coincidir razonablemente con el punto de contacto. Una superficie angosta contra una pieza redonda puede deslizarse. Los adaptadores de goma o metal deben estar diseñados para el soporte y para el vehículo. No se utilizan tacos improvisados que puedan comprimirse o desplazarse.

En los vehículos eléctricos, la batería de alta tensión suele ocupar gran parte del piso. Un apoyo colocado fuera de los puntos autorizados puede deformar la carcasa, dañar el aislamiento o afectar celdas. La consulta de los puntos de elevación específicos es obligatoria.

Elevación y colocación

El gato se posiciona correctamente antes de comenzar a elevar. Su base debe quedar estable y sus ruedas deben poder acompañar el pequeño desplazamiento que se produce cuando cambia el ángulo del brazo de elevación. Bloquear las ruedas de un gato de piso o colocarlo sobre una superficie que impida su movimiento puede generar fuerzas laterales.

La elevación se realiza lentamente, observando el vehículo, el gato y las ruedas que permanecen apoyadas. Si el automóvil se desplaza, inclina o emite ruidos estructurales anormales, se detiene la operación y se baja para corregir la posición.

Cuando se alcanza la altura necesaria, los caballetes se colocan simétricamente bajo los puntos seleccionados. Ambos deben ajustarse a la misma altura cuando sostienen un mismo eje, salvo que la información técnica indique otra disposición.

El vehículo se baja lentamente hasta que el peso se transfiera por completo a los soportes. Durante esta etapa debe comprobarse que la cabeza de cada caballete permanezca centrada y que las bases no se inclinen. El gato no se retira bruscamente ni se baja hasta perder el control del movimiento.

Una vez apoyado, se puede mantener el gato cerca del punto de elevación como respaldo secundario, sin dejar que interfiera con la distribución estable de la carga. El gato no reemplaza a los caballetes y tampoco debe ejercer una fuerza lateral contra ellos.

Antes de introducirse debajo, se realiza una verificación visual de todos los apoyos. Las patas deben tocar completamente el suelo, los mecanismos deben estar bloqueados y los puntos superiores deben conservar contacto pleno con la estructura.

Mecanismos de bloqueo

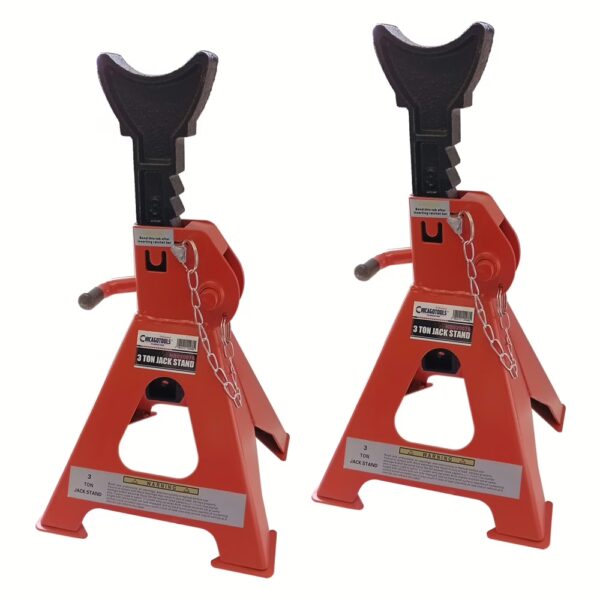

Existen caballetes con columna dentada y trinquete, con pasador transversal o con tornillo. Cada diseño posee un método específico de ajuste y bloqueo.

En los modelos de trinquete, la columna sube a través de un mecanismo que impide su descenso. La palanca debe quedar en la posición correcta y el diente debe apoyar completamente. Un mecanismo desgastado, golpeado o contaminado puede no enganchar de manera segura.

Los soportes con pasador utilizan un elemento metálico que atraviesa orificios alineados. Solo debe emplearse el pasador suministrado o uno autorizado por el fabricante. Destornilladores, pernos, barras o llaves no poseen necesariamente la resistencia, el diámetro ni el ajuste requeridos.

El pasador debe atravesar completamente ambas paredes y quedar asegurado. Una inserción parcial concentra la carga en un borde y puede permitir que salga durante un movimiento.

Los caballetes de tornillo ofrecen un ajuste continuo y pueden incorporar una tuerca o collar de bloqueo. Las roscas deben permanecer limpias, sin daños y con el mantenimiento indicado. No se modifican soldando extensiones ni perforando nuevas posiciones.

Prueba de estabilidad

Antes de trabajar debajo, el técnico debe confirmar que el vehículo está estable. Esta prueba se realiza desde una posición segura, empujando moderadamente una zona estructural y observando si existe balanceo, desplazamiento o movimiento de los soportes.

No se trata de sacudir violentamente el vehículo. Una fuerza excesiva puede derribarlo incluso si está bien apoyado. El objetivo es comprobar que las cargas normales de la reparación no producirán movimiento.

Si el vehículo se balancea, se baja y se repite el procedimiento. No se corrige golpeando las patas o empujando el caballete mientras soporta la carga.

También se comprueba que ninguna rueda en el suelo pueda rodar. Los calzos deben permanecer firmes y el vehículo no debe avanzar ni retroceder cuando se aplica una fuerza moderada.

La estabilidad debe reevaluarse después de retirar componentes pesados. Desmontar una transmisión, diferencial, batería de tracción o eje cambia el centro de gravedad. Un vehículo estable al comienzo puede dejar de serlo durante el trabajo.

Trabajo bajo el vehículo

Una vez bajo el vehículo, deben evitarse movimientos capaces de desestabilizarlo. Aflojar pernos muy apretados con una barra larga genera fuerzas laterales considerables. Cuando sea posible, esos pernos se aflojan antes de elevar o se utiliza una técnica que no empuje lateralmente el conjunto.

No se utiliza la carrocería como punto de apoyo para palancas que puedan levantarla parcialmente de los caballetes. Tampoco se golpean componentes pesados sin observar la reacción del vehículo.

Si es necesario girar ruedas, árboles o transmisiones, se considera cómo ese movimiento afecta al estacionamiento, los calzos y la distribución de carga. En algunos trabajos se requiere que la transmisión quede en neutro, aumentando la importancia del bloqueo de ruedas.

No se arranca el motor ni se engrana una marcha con el vehículo sobre caballetes, salvo en un procedimiento profesional expresamente autorizado, con medidas adicionales y un entorno preparado. Las ruedas giratorias, vibraciones y cambios de torque pueden desplazar el vehículo.

Las personas que se encuentran en el taller deben saber que el vehículo está elevado. Nadie debe entrar, cerrar puertas con fuerza, cargar el maletero ni apoyarse sobre la carrocería sin autorización.

Suspensión y ejes

La posición del caballete cambia según si la suspensión debe quedar cargada o extendida. Para trabajar en ciertos bujes, la altura de funcionamiento necesita reproducirse antes de aplicar el torque final. En otros procedimientos se requiere que la rueda quede libre y la suspensión cuelgue.

Colocar el soporte bajo el eje mantiene la suspensión relativamente cargada, mientras apoyarlo bajo la carrocería permite que el eje descienda. Ninguna configuración es universalmente correcta; depende del componente que se intervendrá.

En un eje rígido, ambos extremos se relacionan mecánicamente. Levantar un lado modifica la posición del otro. Los soportes deben colocarse en zonas capaces de recibir el peso sin resbalar sobre tubos curvos.

En suspensiones independientes, los brazos no siempre constituyen puntos autorizados. Algunos están fabricados en aluminio, chapa estampada o materiales compuestos y pueden dañarse con una cabeza estrecha.

Los resortes almacenan energía incluso cuando el vehículo está sostenido. Un caballete no elimina el riesgo de liberación del resorte. El desmontaje de amortiguadores, brazos y manguetas requiere controlar la suspensión mediante gatos auxiliares o compresores adecuados.

Vehículos pesados y altos

Las camionetas, furgones y todoterreno presentan una mayor altura y masa. Un caballete de automóvil pequeño puede tener capacidad nominal insuficiente, base angosta o altura inadecuada.

Cuanto más alto queda el apoyo, mayor es el efecto de las fuerzas laterales. La selección debe priorizar una base amplia, capacidad suficiente y una columna adecuada para el punto estructural.

Los vehículos modificados con elevación de suspensión pueden requerir soportes especiales. No se compensa la altura colocando varios bloques debajo del caballete.

En vehículos comerciales con suspensión neumática, cabinas basculantes, cajas volcadoras o plataformas hidráulicas, los caballetes del chasis no sustituyen los soportes mecánicos específicos de esos sistemas. Una cabina o caja elevada debe asegurarse con su dispositivo de bloqueo o puntal autorizado.

Inspección y mantenimiento

Los caballetes deben inspeccionarse antes de cada uso. Se buscan grietas, soldaduras separadas, patas dobladas, corrosión severa, columna deformada y daño en el mecanismo de bloqueo.

Un soporte que cayó, recibió una sobrecarga o estuvo involucrado en un desplazamiento debe retirarse hasta ser evaluado. No se endereza con golpes ni se repara mediante soldadura sin autorización del fabricante.

Las etiquetas de capacidad deben permanecer legibles. Si no puede conocerse con certeza la clasificación, el equipo no debe utilizarse para sostener un vehículo.

El mecanismo se limpia y mantiene según las instrucciones. No se aplica lubricante en lugares que puedan disminuir el bloqueo por fricción si el fabricante no lo indica. Tampoco se pinta sobre grietas, deformaciones o superficies de contacto que necesitan inspección.

Los caballetes deben almacenarse secos y protegidos de golpes. Colocar herramientas pesadas sobre ellos o utilizarlos como soportes para soldar puede deformar la cabeza o afectar su alineación.

Errores peligrosos

El error más grave es trabajar bajo un vehículo sostenido solamente por el gato. Un gato hidráulico puede perder presión por una válvula, un sello o un movimiento inesperado. La caída puede producirse sin una advertencia prolongada.

Otro error consiste en utilizar únicamente un caballete para sostener un eje completo. La carga queda inestable y el vehículo puede girar alrededor del punto de apoyo. Cuando se eleva un extremo, normalmente se utilizan dos soportes correctamente posicionados.

Colocar las torres a diferentes alturas genera una inclinación y una distribución desigual. También es peligroso apoyar una parte del vehículo en caballetes y dejar otra sobre un gato móvil sin comprender cómo cambiará la geometría.

No se utilizan caballetes con el trinquete parcialmente enganchado, pasadores improvisados o patas que no apoyan completamente. Un mecanismo que “parece sostener” no ofrece seguridad suficiente.

Tampoco debe introducirse una parte del cuerpo mientras se están colocando o retirando los soportes. Durante el descenso, las manos y pies permanecen lejos de puntos de aplastamiento.

Descenso

Antes de bajar se retiran herramientas, bandejas, cables y componentes que puedan quedar atrapados. Se verifica que las ruedas estén instaladas y apretadas cuando corresponda.

El gato se coloca nuevamente en un punto autorizado y se eleva solo lo necesario para liberar los caballetes. Nadie debe permanecer debajo del vehículo durante esta operación.

Los soportes se retiran sin colocar manos entre la carrocería y la cabeza. Si uno queda atrapado, no se golpea mientras la carga lo presiona; se eleva ligeramente y se corrige la posición.

El vehículo se baja de manera progresiva, observando los calzos y la estabilidad del gato. Cuando las ruedas recuperan contacto, se retira el gato y luego se eliminan los calzos en la secuencia adecuada.

Después se realiza el torque final de las ruedas con el vehículo correctamente apoyado, siguiendo el procedimiento del fabricante.

Formación y responsabilidad

El uso de caballetes debe enseñarse como un procedimiento de seguridad, no como una costumbre informal de taller. Un estudiante necesita aprender a identificar puntos estructurales, interpretar capacidades y reconocer superficies inadecuadas antes de trabajar debajo de un vehículo.

La supervisión es especialmente importante durante las primeras prácticas. Un soporte mal colocado puede parecer correcto desde un lado y estar apoyado sobre una chapa débil desde otro. La revisión de un instructor o técnico experimentado reduce errores difíciles de detectar para un principiante.

La repetición cotidiana puede generar exceso de confianza. La mayoría de los vehículos elevados permanecen estables, pero una sola colocación incorrecta puede tener consecuencias irreversibles. Los informes de seguridad laboral documentan accidentes fatales cuando los vehículos fueron sostenidos únicamente por gatos, cuando los soportes se movieron o cuando se utilizaron puntos y superficies inadecuados.

El uso seguro de caballetes depende de una cadena completa de decisiones: preparar el lugar, inmovilizar el vehículo, comprobar el peso, seleccionar el equipo, levantar desde puntos autorizados, transferir completamente la carga y verificar la estabilidad antes de entrar debajo. Un solo paso omitido puede anular la seguridad proporcionada por todos los demás.

El caballete debe entenderse como un soporte estructural temporal. Su capacidad no proviene solamente del metal con que fue fabricado, sino de la manera en que la carga llega hasta su base. Cuando el piso es firme, el punto superior es resistente, el bloqueo está completo y el vehículo no puede desplazarse, el soporte cumple su función. Cuando cualquiera de esas condiciones falta, incluso un equipo de gran capacidad puede volverse inestable.
