Balance y vibraciones

El balance y las vibraciones de un motor dependen de cómo se mueven sus piezas internas, de la frecuencia con que aparecen las combustiones y de la manera en que esas fuerzas llegan al bloque, la transmisión y la carrocería. Aunque desde el exterior el motor parezca girar de forma continua, en su interior ocurren movimientos bruscos: los pistones suben, se detienen, cambian de dirección y vuelven a bajar miles de veces por minuto, mientras cada combustión aplica un golpe de torque sobre una parte distinta del cigüeñal.

La ingeniería no puede eliminar por completo esas fuerzas, porque son consecuencia directa del funcionamiento del motor. Lo que sí puede hacer es distribuirlas, enfrentarlas con otras fuerzas equivalentes, absorber sus oscilaciones o impedir que lleguen al habitáculo. Los contrapesos, los ejes de balance, el volante de inercia, el damper, los soportes hidráulicos y el volante bimasa realizan trabajos diferentes, aunque todos persiguen el mismo objetivo general: convertir una sucesión de impulsos irregulares en un movimiento útil, controlado y suficientemente suave.

También es importante distinguir entre una vibración propia del diseño y una vibración causada por una anomalía. Un motor de tres cilindros puede tener un carácter vibratorio diferente al de un seis cilindros en línea sin que exista una falla. En cambio, un motor que pierde una combustión rompe de inmediato el reparto regular de torque y puede comenzar a sacudir toda la carrocería. Para interpretar correctamente lo que se siente en el vehículo, primero debe comprenderse la física que lo produce.

Física

El pistón no gira: se desplaza hacia arriba y hacia abajo dentro del cilindro. Este movimiento recibe el nombre de movimiento alternativo o recíproco. Cada vez que el pistón llega al punto muerto superior o inferior, su velocidad cae momentáneamente a cero y luego cambia de dirección. Detener una masa y acelerarla hacia el lado contrario exige una fuerza considerable.

La primera vibración importante surge de esta aceleración vertical del pistón y de la parte superior de la biela. Se conoce como fuerza primaria o de primer orden porque completa un ciclo principal por cada vuelta del cigüeñal. En términos sencillos, la masa recíproca intenta tirar del motor hacia arriba y hacia abajo siguiendo el giro del eje.

Puede imaginarse una persona moviendo rápidamente una pesa de arriba abajo dentro de una caja. Aunque la pesa nunca salga de la caja, toda la estructura recibe una reacción en sentido contrario. En el motor, los pistones están encerrados en los cilindros, pero las fuerzas necesarias para acelerarlos terminan transmitiéndose al bloque y a sus soportes.

Si dos pistones equivalentes se mueven simultáneamente en direcciones opuestas, una parte de estas fuerzas puede cancelarse. Por eso, la disposición de las muñequillas del cigüeñal y la secuencia de movimiento de los pistones influyen tanto en la suavidad del motor.

Existe además una vibración de segundo orden, cuya causa es menos evidente. Podría suponerse que el pistón tarda exactamente lo mismo en recorrer la mitad superior y la mitad inferior del cilindro. Sin embargo, la biela se inclina durante el giro y altera esa simetría.

Cuando el pistón se encuentra cerca del punto muerto superior, la geometría formada por el cigüeñal y la biela hace que acelere y desacelere de manera distinta a como lo hace cerca del punto muerto inferior. La biela no solo sube y baja: también se balancea lateralmente. Esta inclinación modifica la velocidad instantánea del pistón y produce una fuerza adicional que aparece dos veces por cada revolución del cigüeñal.

Por esa razón recibe el nombre de vibración de segundo orden. Su frecuencia es más alta que la primaria y puede sentirse como una aspereza rápida, especialmente en motores de cuatro cilindros en línea de gran cilindrada. Aunque las fuerzas primarias de esta configuración pueden compensarse bastante bien entre los pistones, las secundarias no desaparecen por completo.

La combustión agrega otro tipo de irregularidad. El torque no llega al cigüeñal como una fuerza continua, sino mediante impulsos. Durante la expansión, un cilindro acelera el eje; durante la compresión, otro cilindro consume parte de esa energía. El cigüeñal acelera y desacelera ligeramente dentro de cada vuelta, aunque el cuentarrevoluciones muestre un valor aparentemente estable.

Estas variaciones producen vibraciones torsionales. El cigüeñal no es una barra absolutamente rígida: cada combustión retuerce primero la sección próxima al cilindro que está entregando fuerza, y ese esfuerzo tarda un instante en propagarse hacia el volante y la transmisión. Después, el eje intenta recuperar su forma. La repetición puede generar pequeños latigazos angulares capaces de fatigar el metal, castigar la distribución y excitar ruidos en la transmisión. Estudios sobre diseño de cigüeñales identifican la combustión escalonada de los cilindros como una fuente principal de cargas y oscilaciones torsionales.

Equilibrio

Equilibrar un motor no significa inmovilizarlo. Significa distribuir sus masas y fuerzas de manera que las reacciones se cancelen tanto como sea posible. Para comprenderlo conviene separar el equilibrio estático del equilibrio dinámico.

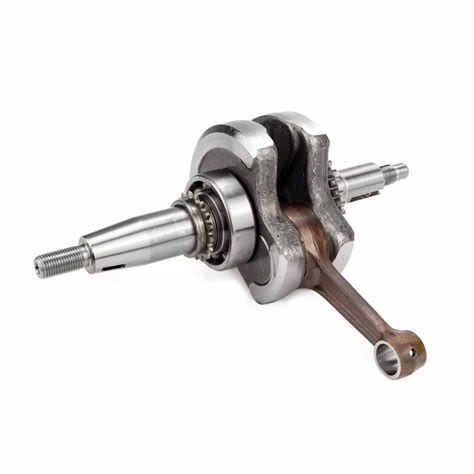

Un cigüeñal está equilibrado estáticamente cuando, colocado libremente sobre apoyos de baja fricción, no gira por sí solo hasta dejar siempre el mismo lado hacia abajo. Esto indica que su centro de masa se encuentra aproximadamente sobre el eje de rotación.

Sin embargo, esa prueba no garantiza que funcione correctamente a miles de revoluciones. Es posible que una masa adicional situada cerca de un extremo sea compensada por otra masa igual en el extremo contrario, de modo que el eje no caiga hacia ningún lado cuando está quieto. Al girar, ambas masas pueden generar fuerzas en planos separados y formar un par que intenta hacer oscilar el cigüeñal.

Ese conjunto puede estar equilibrado en reposo y, al mismo tiempo, presentar un desequilibrio dinámico. Por ello, el equilibrado completo necesita considerar no solo cuánto pesa cada zona, sino también dónde se encuentra a lo largo del eje.

Los contrapesos integrados en el cigüeñal compensan principalmente las masas que giran con las muñequillas y una parte de las masas alternativas. Se colocan en posiciones opuestas para reducir las fuerzas aplicadas sobre los cojinetes y limitar el movimiento del bloque.

No puede compensarse toda la masa del pistón mediante un contrapeso giratorio. Si se intentara hacerlo, el contrapeso resolvería parte de la fuerza vertical, pero introduciría una fuerza lateral del mismo tamaño cuando quedara orientado horizontalmente. Por eso, el cálculo busca un compromiso entre las masas rotatorias, las recíprocas y la geometría del motor.

El motor de seis cilindros en línea es especialmente apreciado porque su disposición permite cancelar de forma natural las principales fuerzas y momentos de primer y segundo orden. Los movimientos de unos pistones encuentran una respuesta simétrica en otros, y las parejas quedan distribuidas a lo largo del cigüeñal de manera que sus reacciones se compensan.

No significa que un seis en línea sea incapaz de vibrar. Continúan existiendo pulsaciones de combustión, torsión del cigüeñal, ruidos de accesorios y posibles desequilibrios de fabricación. Sin embargo, su arquitectura ofrece una base mecánica excepcionalmente favorable, razón por la cual se asocia con un funcionamiento suave y uniforme. BMW describe esta configuración como libre de fuerzas y momentos de inercia desequilibrados principales, destacando su equilibrio natural de masas.

En un cuatro cilindros en línea, los pistones exteriores suelen moverse juntos y los interiores también, en sentido contrario. Las fuerzas primarias se compensan en buena medida, pero las secundarias producidas por la inclinación de las bielas se suman verticalmente.

Para reducirlas se utilizan ejes de balance. Normalmente son dos ejes provistos de masas excéntricas, instalados dentro o cerca del bloque. Giran en sentidos contrarios para que sus fuerzas horizontales se anulen entre sí, mientras las componentes verticales se suman y se oponen a la vibración secundaria del conjunto pistón-biela.

Como la fuerza que deben cancelar aparece dos veces por cada vuelta del cigüeñal, los ejes necesitan girar al doble de su velocidad. Además, deben estar sincronizados con una precisión exacta. Si uno se instala fuera de fase, en vez de cancelar la vibración puede aumentarla.

Estos ejes mejoran el refinamiento, pero no trabajan gratuitamente. Necesitan cojinetes, engranajes o cadenas de accionamiento y consumen una pequeña cantidad de potencia por fricción. Schaeffler describe el uso estándar de dos ejes excéntricos contrarrotantes a doble velocidad del cigüeñal para equilibrar las fuerzas de segundo orden en la dirección de los cilindros.

Amortiguación

El volante de inercia se instala en el extremo posterior del cigüeñal y almacena energía cinética mientras gira. Su masa no elimina el desequilibrio de los pistones, pero ayuda a suavizar las variaciones de velocidad producidas por los ciclos de combustión.

Durante la expansión, el cilindro entrega más torque del necesario para mantener instantáneamente el giro. Parte de esa energía acelera el volante. Después, durante admisión, compresión y escape, el volante devuelve parte de la energía almacenada y ayuda a que el cigüeñal continúe girando.

Puede compararse con una rueda pesada que recibe empujones separados. Una rueda muy liviana cambia de velocidad con cada golpe; una rueda pesada absorbe mejor las diferencias y mantiene un giro más uniforme. Este efecto facilita el ralentí, ayuda al arranque y reduce las variaciones entre combustiones.

Un volante demasiado pesado suaviza mucho el funcionamiento, pero también hace que el motor tarde más en subir y bajar de revoluciones. Uno liviano mejora la respuesta, aunque vuelve más perceptibles las pulsaciones de torque y exige mayor precisión durante el acoplamiento del embrague.

En la punta opuesta del cigüeñal se encuentra el damper, también conocido como amortiguador torsional o polea amortiguadora. Su función no es almacenar energía entre los cuatro tiempos, sino controlar el retorcimiento oscilante del cigüeñal.

El diseño más común posee un cubo unido al eje, un anillo exterior de inercia y una capa de elastómero entre ambos. Cuando el cigüeñal sufre un latigazo torsional, el cubo cambia de velocidad antes que el anillo exterior. La goma se deforma y absorbe parte de esa diferencia, convirtiendo la energía vibratoria en una pequeña cantidad de calor.

La capa de caucho funciona como el elemento flexible que permite un movimiento relativo controlado. Si se endurece, se agrieta o se separa, el anillo puede perder su posición y el cigüeñal queda menos protegido frente a sus frecuencias críticas. Los amortiguadores torsionales se diseñan precisamente para reducir las oscilaciones destructivas que afectan la durabilidad del cigüeñal y de sus accesorios.

Los soportes hidráulicos trabajan en otra zona del sistema. Su misión consiste en sostener el motor y, al mismo tiempo, impedir que sus movimientos lleguen directamente al chasis. Un soporte completamente rígido mantendría el propulsor inmóvil, pero transmitiría cada vibración al habitáculo. Uno demasiado blando aislaría bien el ralentí, aunque permitiría desplazamientos excesivos al acelerar o cambiar de marcha.

El soporte hidráulico combina goma con cámaras internas llenas de fluido viscoso. Cuando el motor se mueve, el líquido debe pasar de una cámara a otra a través de conductos calibrados. Ese movimiento disipa energía y modifica la rigidez aparente del soporte según la frecuencia y la amplitud.

Ante vibraciones pequeñas y rápidas, el soporte puede aislar eficazmente el chasis. Frente a un movimiento grande y lento, como la reacción del motor al aplicar torque, ofrece mayor control para evitar que el conjunto se desplace demasiado. Esta capacidad de responder de forma distinta según la excitación explica su ventaja frente a un bloque de goma sencillo. La investigación técnica sobre soportes hidráulicos destaca precisamente su respuesta superior frente a vibraciones de diferentes frecuencias y amplitudes.

Transmisión

Las vibraciones del motor no terminan en el cigüeñal. Pueden pasar por el embrague o el convertidor, llegar al eje de entrada y hacer que los engranajes choquen dentro de sus pequeñas holguras. Una oscilación que resulta tolerable dentro del motor puede convertirse en traqueteo, zumbido o fatiga al entrar en la transmisión.

El volante bimasa fue desarrollado para reducir esa transferencia. En lugar de utilizar una sola pieza rígida, divide el volante en una masa primaria conectada al cigüeñal y una masa secundaria conectada al embrague y a la caja.

Entre ambas existen resortes curvos y elementos de fricción o amortiguación. Cuando el motor produce un impulso, la masa primaria puede avanzar ligeramente respecto de la secundaria. Los resortes se comprimen, almacenan parte de la energía y la entregan de forma más gradual.

Puede imaginarse a dos personas unidas por un resorte. Si una recibe un tirón brusco, la otra no siente exactamente el mismo golpe en el mismo instante; el resorte se deforma y suaviza la transmisión. En el vehículo, esta separación reduce la magnitud de los latigazos que llegan a los engranajes.

El volante bimasa no corrige el equilibrio interno del motor. Su trabajo consiste en aislar la vibración torsional del tren motriz. Esta diferencia es importante: los contrapesos y ejes de balance actúan sobre fuerzas de inercia, mientras el bimasa filtra variaciones de giro entre el motor y la caja.

Al evitar que los engranajes alternen violentamente entre ambas caras de sus dientes, se reduce el ruido de traqueteo y la fatiga de los componentes. La literatura técnica de Schaeffler describe al volante bimasa como un sistema capaz de aislar en gran medida las vibraciones torsionales del motor respecto del resto de la transmisión.

Los resortes internos deben soportar millones de torsiones, cambios de carga y arranques. El sistema también necesita controlar sus propias resonancias. Si las masas y la rigidez no se seleccionan correctamente, el conjunto puede amplificar una frecuencia en vez de reducirla.

Un volante bimasa tampoco debe interpretarse como un simple volante dividido. Es un sistema dinámico calculado para una familia concreta de motor y transmisión. Sustituirlo por una masa rígida puede hacer que el vehículo siga desplazándose, pero permite que más pulsaciones lleguen al eje primario, a los sincronizadores y a los dientes.

En una transmisión automática, el convertidor de par y su embrague de bloqueo también influyen en el aislamiento torsional. Cuando existe deslizamiento hidráulico, parte de la irregularidad puede filtrarse mediante el fluido. Una vez bloqueado, la conexión se vuelve más rígida y la estrategia de control debe evitar que las pulsaciones del motor produzcan vibraciones molestas.

Diagnóstico

Una vibración debe analizarse por su frecuencia, su intensidad y la condición en que aparece. No todas las sacudidas tienen el mismo origen. Algunas acompañan directamente las revoluciones del motor; otras aparecen al doble de frecuencia; algunas dependen de la velocidad del vehículo y otras solo de la carga aplicada.

El fallo de encendido o misfire es una de las causas más claras de desequilibrio durante el funcionamiento. En un motor sano, cada cilindro entrega su impulso siguiendo un intervalo regular. Si uno no quema correctamente, el cigüeñal espera una fuerza que nunca llega.

El motor no pierde solamente la potencia de ese cilindro. También se rompe la uniformidad temporal del torque. Los cilindros restantes continúan acelerando el cigüeñal, pero entre ellos aparece un vacío de fuerza más largo. La velocidad angular cae de manera anormal y el bloque recibe sacudidas asimétricas.

En ralentí, el volante dispone de poca energía cinética y las combustiones están relativamente separadas en el tiempo, por lo que el desequilibrio se siente con claridad. El motor puede inclinarse sobre sus soportes, el volante o la transmisión pueden traquetear y la carrocería comienza a vibrar.

La unidad electrónica puede detectar este fenómeno observando las pequeñas variaciones de velocidad del cigüeñal. Después de una combustión correcta, el eje acelera dentro de un patrón esperado. Si la aceleración correspondiente a un cilindro es menor, la ECU puede asociarla con un fallo en ese punto del ciclo.

El misfire puede originarse en la chispa, la inyección, la compresión o la mezcla, pero el efecto mecánico final es parecido: desaparece un impulso y se altera el equilibrio de torque. Por eso, una sacudida intensa no debe atribuirse automáticamente a soportes defectuosos. Un soporte deteriorado puede transmitir más vibración, pero no suele crear por sí solo la irregularidad de combustión.

El comportamiento bajo carga aporta información importante. Un soporte hidráulico dañado puede permitir que el motor se mueva excesivamente al acelerar, aunque las revoluciones sigan siendo regulares. Un cilindro que falla suele producir una pérdida clara de fuerza acompañada por un ritmo irregular.

La vibración que aumenta estrictamente con las RPM puede relacionarse con desequilibrio rotatorio, damper deteriorado o sincronización incorrecta de un eje de balance. Si aparece a determinadas revoluciones y luego disminuye, puede existir una resonancia: la frecuencia de excitación coincide temporalmente con una frecuencia natural de alguna pieza o estructura.

Un volante bimasa desgastado puede dejar pasar más torsión hacia la caja, especialmente al ralentí, al apagar el motor o al aplicar carga a bajas revoluciones. En cambio, un desequilibrio de rueda depende de la velocidad del vehículo, incluso si se desembraga el motor. Separar ambos comportamientos evita confundir el tren motriz con los elementos rodantes.

La evaluación también debe considerar las modificaciones. Un pistón, una biela o un volante con masa diferente altera el equilibrio calculado. La sustitución de piezas debe conservar pesos compatibles, especialmente en motores de altas revoluciones. Una diferencia pequeña adquiere gran importancia cuando la fuerza centrífuga aumenta con la velocidad.

El cigüeñal puede estar correctamente equilibrado estáticamente y aun vibrar por una mala distribución axial de masa. Un damper puede parecer exteriormente intacto y haber perdido adherencia interna. Un soporte puede sostener el motor sin romperse por completo, pero haber perdido el fluido que le permitía aislar las vibraciones.

Por eso, el diagnóstico no debe basarse únicamente en observar si una pieza está partida. Es necesario comprender qué tipo de movimiento debía controlar. El volante suaviza los intervalos entre combustiones; el damper absorbe torsión del cigüeñal; el bimasa aísla la transmisión; los soportes separan el propulsor del chasis; y los ejes de balance enfrentan fuerzas de inercia concretas.

El balance y vibraciones de un motor representan el resultado visible de muchas fuerzas que actúan al mismo tiempo. Las masas recíprocas tiran del bloque, la inclinación de las bielas genera vibraciones secundarias, las combustiones retuercen el cigüeñal y la transmisión recibe pulsaciones que pueden hacer golpear sus engranajes.

La suavidad no depende de una sola pieza. Nace de la arquitectura del motor, la simetría del cigüeñal, la frecuencia de combustión, el volante, los contrapesos y los sistemas de amortiguación. El seis cilindros en línea se beneficia de un equilibrio geométrico natural; el cuatro cilindros puede necesitar ejes contrarrotantes; y cualquier configuración requiere controlar la torsión y aislar el chasis.

Cuando una combustión desaparece, todo ese orden se rompe. El misfire deja un vacío en la secuencia de torque y convierte un giro regular en una serie de aceleraciones desiguales. Comprender esta diferencia permite al técnico dejar de tratar toda vibración como un simple “motor temblando” y comenzar a leerla como una señal física: su frecuencia, su dirección y la condición en que aparece cuentan qué parte del sistema ya no está cumpliendo su función.
