El electroventilador es el componente del sistema de refrigeración encargado de generar una corriente de aire a través del radiador cuando el movimiento del vehículo no proporciona ventilación suficiente. Su funcionamiento resulta especialmente importante durante el ralentí, la circulación lenta, los atascos, las maniobras de estacionamiento y el uso del aire acondicionado, condiciones en las que el motor continúa produciendo calor aunque casi no exista aire frontal.
El radiador transfiere al ambiente el calor transportado por el refrigerante, pero necesita que el aire atraviese sus tubos y aletas. Cuando el vehículo circula a velocidad moderada o alta, la presión creada delante de la carrocería puede producir ese flujo de manera natural. Cuando permanece detenido, el electroventilador sustituye el efecto del movimiento y obliga al aire a atravesar el paquete de intercambiadores.
Puede compararse con una bebida caliente. Aunque el recipiente entrega calor al ambiente por sí solo, soplar sobre su superficie acelera el enfriamiento porque retira continuamente el aire caliente y lo reemplaza por aire más frío. En el vehículo, el electroventilador realiza una tarea semejante sobre el radiador y, normalmente, sobre el condensador del aire acondicionado.
Su activación no depende únicamente de que el motor alcance una temperatura fija. En los sistemas modernos, la ECU puede considerar la temperatura del refrigerante, la presión del aire acondicionado, la temperatura del aire exterior, la velocidad del vehículo, la carga del motor y las necesidades térmicas de la transmisión, el turbocompresor o los componentes eléctricos. Por ello, un ventilador que se activa con el motor aparentemente frío no necesariamente presenta una falla.
Función
La función principal del electroventilador consiste en mantener un caudal de aire suficiente a través del radiador cuando la ventilación natural resulta insuficiente.
El refrigerante caliente circula por los tubos del radiador y entrega calor a sus paredes. Las aletas amplían la superficie disponible y transfieren esa energía al aire. Si el aire cercano permanece inmóvil, se calienta y disminuye la diferencia térmica necesaria para continuar retirando energía.
El ventilador desplaza esa capa de aire caliente y permite que llegue una corriente más fría. De este modo, aumenta la transferencia térmica sin modificar directamente el caudal del refrigerante.
El electroventilador no enfría por sí solo el interior del motor. Tampoco reemplaza a la bomba de agua, el termostato o el radiador. Su tarea se limita a controlar el flujo de aire, mientras los demás componentes administran el recorrido del líquido y la temperatura de funcionamiento.
Un ventilador que gira correctamente no puede compensar un radiador internamente obstruido, una bomba dañada o un termostato cerrado. De la misma manera, un radiador nuevo no enfriará correctamente durante el tránsito si el ventilador no genera el caudal necesario.
Ubicación
El conjunto se instala normalmente junto al radiador y al condensador del aire acondicionado. Puede colocarse detrás de ellos, dentro del compartimiento del motor, o delante del paquete térmico.
Cuando se instala detrás, suele aspirar aire desde la parte frontal y hacerlo pasar por los intercambiadores. Este diseño se conoce habitualmente como ventilador extractor.
Cuando se instala delante, empuja el aire hacia el radiador y se denomina impulsor. La forma de las aspas y el sentido de giro deben corresponder a esta posición.
Algunos vehículos utilizan un solo ventilador de gran diámetro. Otros emplean dos unidades más pequeñas que pueden activarse juntas, por separado o a velocidades diferentes.
La ubicación también influye en la exposición a calor, agua, polvo, sal, impactos y vibraciones. Los conectores y módulos instalados cerca del radiador deben soportar condiciones ambientales exigentes.

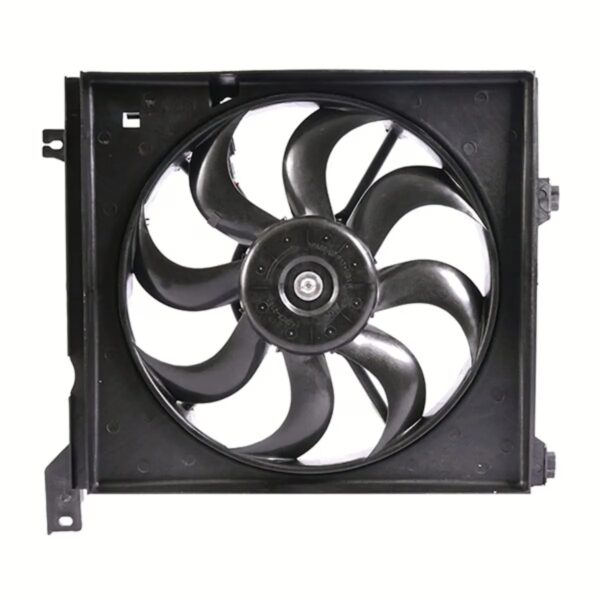

Conjunto
El electroventilador está formado por un motor eléctrico, una hélice, una carcasa o carenado, soportes, conectores y elementos de control.
La hélice convierte el giro del motor en movimiento de aire. La cantidad, forma, inclinación y diámetro de sus aspas determinan el caudal, el ruido y la potencia requerida.
El carenado dirige el aire para que atraviese una superficie amplia del radiador. Sin esta cubierta, una parte del flujo puede circular únicamente alrededor de la zona inmediata a las aspas.
Los soportes mantienen la distancia correcta respecto del radiador y evitan que la hélice toque otros componentes. Una deformación puede producir rozamiento, ruido y pérdida de velocidad.
En ciertos vehículos, el motor y el módulo electrónico forman una sola unidad. En otros, el control se encuentra instalado por separado en el carenado o en otro punto del compartimiento.
Motor
Los electroventiladores convencionales utilizan motores de corriente continua con escobillas. Una corriente eléctrica circula por sus devanados y genera el campo magnético que produce el giro.
Las escobillas transmiten corriente hacia el rotor mediante un conmutador. Con el uso se desgastan y pueden perder contacto, especialmente en determinadas posiciones.
Un motor desgastado puede no arrancar por sí solo y comenzar a girar después de recibir un golpe o mover manualmente la hélice. Esta reacción constituye una pista de desgaste interno, pero no debe utilizarse como reparación.
Los cojinetes o bujes del motor también pueden deteriorarse. La fricción aumenta, el giro se vuelve lento y la corriente consumida se eleva.
Un consumo excesivo puede fundir fusibles, dañar relés, recalentar conectores o averiar el módulo de control. Por ello, no basta con reemplazar repetidamente el fusible sin medir la corriente del motor.
Sin escobillas
Los sistemas modernos pueden utilizar motores sin escobillas con conmutación electrónica. En ellos no existe contacto mecánico para cambiar la corriente del rotor.
Un módulo controla las bobinas según la posición interna del motor y la velocidad solicitada. Esto permite regular el giro de manera continua, mejorar la eficiencia y reducir el desgaste asociado con las escobillas.
Bosch desarrolla accionamientos sin escobillas destinados a ventiladores de refrigeración para vehículos de combustión y eléctricos, con regulación continua y control electrónico integrado.
Estos motores pueden recibir alimentación permanente y una señal de mando de baja corriente. Por ello, aplicar corriente directa a terminales sin conocer el diagrama puede dañar la electrónica.
El diagnóstico requiere comprobar alimentación, masa, señal de comunicación y respuesta. Una unidad que no gira puede tener un motor sano y un módulo sin comando, o un módulo correcto con una etapa de potencia dañada.
Aspas
Las aspas están diseñadas para mover aire en una dirección específica. Su curvatura, inclinación y separación no son intercambiables.
Invertir la polaridad de un motor convencional modifica el sentido de giro, pero no convierte necesariamente un ventilador extractor en impulsor. Si la hélice gira al revés, puede mover mucho menos aire aunque parezca funcionar.
Una aspa rota genera desequilibrio y vibración. El motor y los soportes reciben cargas irregulares, aumentando el desgaste.
La acumulación de barro, hojas o suciedad también produce desequilibrio. Antes de condenar el motor se inspecciona la hélice y su libertad de movimiento.
No debe repararse una aspa quebrada mediante adhesivos improvisados. La fuerza centrífuga puede desprenderla y causar daños o lesiones.
Carenado
El carenado obliga al aire a atravesar el núcleo en lugar de circular por los espacios libres alrededor del ventilador.
Una cubierta rota, incompleta o mal instalada reduce considerablemente la eficiencia, especialmente durante el ralentí.
Los sellos laterales y superiores del paquete térmico también forman parte del control de aire. Su ausencia permite que la corriente tome un recorrido más fácil sin atravesar todas las aletas.
Después de una reparación frontal deben reinstalarse deflectores, tapas inferiores y guías. Aunque parezcan elementos estéticos, pueden resultar esenciales para conservar la diferencia de presión entre la parte delantera y trasera del radiador.
Activación
En sistemas simples, un interruptor térmico cierra el circuito cuando la temperatura alcanza un valor determinado. El ventilador recibe corriente mediante un relé y se detiene cuando el refrigerante se enfría.
En sistemas electrónicos, el sensor ECT informa la temperatura a la ECU. La unidad compara el dato con sus mapas de control y ordena una velocidad determinada.
La activación y la desactivación no ocurren normalmente en la misma temperatura. Existe una diferencia destinada a evitar ciclos rápidos de encendido y apagado.
La ECU puede mantener el ventilador funcionando después de apagar el motor para retirar calor acumulado. También puede activarlo preventivamente cuando detecta una condición que aumentará la carga térmica.
No debe considerarse defectuoso únicamente porque continúa girando durante algunos minutos después de retirar la llave.
Temperatura
El sensor ECT mide la temperatura del refrigerante y constituye una de las entradas principales para el control.
Si informa un valor inferior al real, la ECU puede retrasar la activación y permitir sobrecalentamiento. Si indica una temperatura excesiva, puede mantener el ventilador funcionando permanentemente.
Antes de probar el ventilador se compara el dato del escáner con la temperatura del motor. Con el vehículo completamente frío, la lectura debería aproximarse a la temperatura ambiental y a otros sensores térmicos.
Una señal incorrecta puede proceder del sensor, el cableado, la alimentación de referencia, la masa o una mala circulación del refrigerante alrededor del elemento.
El ventilador no debe condenarse cuando simplemente está respondiendo a una información errónea.
Aire acondicionado
El electroventilador también ayuda a enfriar el condensador del aire acondicionado. El refrigerante del sistema debe entregar calor al aire exterior para condensarse correctamente.
Cuando el aire acondicionado se activa, la ECU o el módulo térmico puede ordenar el ventilador incluso si el motor todavía no ha alcanzado una temperatura elevada.
Si el ventilador falla, la presión del refrigerante aumenta mientras el vehículo permanece detenido. El aire acondicionado puede enfriar poco, desconectar el compresor o registrar un código de presión.
En carretera, la corriente natural puede ocultar el problema y el sistema vuelve a enfriar. Este patrón, aire frío en movimiento y caliente en ralentí, orienta hacia flujo insuficiente en el condensador.
HELLA documenta aplicaciones en las que una falla del ventilador o de su módulo impide incluso la activación del compresor como estrategia de protección.
Presión
El sensor de presión del aire acondicionado permite ajustar la velocidad del ventilador según la carga térmica del condensador.
Una presión creciente puede hacer que la unidad ordene una velocidad superior. Si la presión alcanza un límite peligroso, el compresor se desconecta.
Un sensor sesgado puede solicitar ventilación excesiva o impedir la activación correcta.
El diagnóstico debe comparar presión electrónica con manómetros adecuados cuando el procedimiento lo requiera. También se comprueba la temperatura exterior y la cantidad de refrigerante.
Un ventilador funcionando permanentemente puede estar respondiendo a una presión elevada real causada por exceso de carga, condensador obstruido o flujo de aire insuficiente.
Velocidades
Muchos sistemas utilizan más de una velocidad. La baja velocidad proporciona un flujo moderado con menor ruido y consumo. La alta se reserva para demandas térmicas superiores.
Las velocidades pueden obtenerse mediante resistencias, conexiones serie-paralelo entre dos motores, relés múltiples o control electrónico por modulación.
Si falla la baja velocidad, la temperatura puede continuar aumentando hasta que la alta se active. El conductor observa ciclos bruscos, ruido intenso y variaciones mayores de temperatura.
Si falla la velocidad alta, el sistema puede funcionar normalmente en condiciones ligeras y sobrecalentarse con aire acondicionado, carga, calor ambiental o tráfico prolongado.
El diagnóstico debe comprobar cada etapa por separado y no limitarse a confirmar que el ventilador gira en algún momento.
Resistencia
En determinados sistemas, una resistencia eléctrica reduce la corriente o la tensión efectiva para obtener una velocidad inferior.
La resistencia transforma parte de la energía en calor y suele instalarse en una zona ventilada del carenado.
Si se abre internamente, la velocidad baja desaparece. El ventilador puede continuar funcionando únicamente en alta mediante otro recorrido.
Una conexión recalentada o un motor que consume demasiado puede dañar la resistencia. Reemplazarla sin medir la corriente puede provocar una nueva falla.
El componente debe comprobarse con el circuito desenergizado y compararse con la especificación. También se revisa continuidad térmica y estado del conector.
Relés
El relé permite que una señal de baja corriente controle la elevada corriente del motor.
Cuando la bobina recibe mando, cierra contactos capaces de alimentar el ventilador. En sistemas de varias velocidades pueden existir varios relés combinados.
Un contacto quemado aumenta la resistencia y reduce la tensión disponible. El relé puede emitir un clic y aun así no entregar suficiente corriente.
La bobina puede abrirse, quedar en corto o perder la masa de control. También puede existir una cavidad recalentada en la caja de fusibles.
Intercambiar relés solo es válido cuando son exactamente equivalentes. La prueba más confiable incluye comando, alimentación, caída de voltaje y capacidad para soportar carga.
Fusibles
El fusible protege el cableado frente a una corriente excesiva. No controla la temperatura ni repara una sobrecarga.
Un fusible abierto puede deberse a un motor trabado, un cable en corto, un módulo dañado o una instalación incorrecta.
Instalar uno de mayor capacidad es peligroso. El cableado puede recalentarse antes de que la protección actúe.
Si el fusible se abre al ordenar el ventilador, se desconecta la carga y se estudia cada sección. También se mide la corriente de arranque y funcionamiento del motor.
Un fusible puede presentar una fisura difícil de observar. La comprobación se realiza mediante tensión en ambos lados o continuidad con el circuito seguro.
Módulo
Los módulos electrónicos regulan la velocidad mediante transistores de potencia. Pueden recibir una señal PWM, una comunicación digital o una orden analógica.
El módulo controla la corriente de manera rápida, permitiendo velocidades intermedias sin disipar tanta energía como una resistencia.
El calor, la humedad, un motor sobrecargado y conexiones resistivas pueden dañarlo.
Una orden correcta sin salida hacia el motor orienta hacia la etapa de potencia, siempre que alimentación y masa soporten la carga.
En unidades integradas, puede ser necesario sustituir el conjunto completo. No debe asumirse que el módulo está defectuoso hasta comprobar que el motor no consume una corriente excesiva capaz de destruir el reemplazo.
PWM
La modulación por ancho de pulso conecta y desconecta rápidamente la alimentación. La relación entre tiempo encendido y apagado determina la energía promedio y la velocidad.
Un multímetro puede mostrar una tensión intermedia y hacer parecer que existe una caída anormal. En realidad, está promediando los pulsos.
El osciloscopio permite observar frecuencia, amplitud y ciclo de trabajo. La interpretación debe considerar si la señal es de mando o de potencia.
Una orden del 30 % no significa necesariamente que el motor deba girar exactamente al 30 % de su velocidad máxima. El módulo puede utilizar una relación propia.
No se debe puentear una señal PWM con alimentación directa, porque puede dañar la salida de la ECU.
Serie
Algunos vehículos con dos ventiladores obtienen baja velocidad conectando ambos motores en serie. Cada uno recibe una parte de la tensión total.
Para alta velocidad, los relés cambian el circuito y conectan los motores en paralelo, permitiendo que cada uno reciba la tensión completa.
Si uno de los motores queda abierto, puede desaparecer la velocidad baja de ambos. La alta de uno de ellos todavía podría funcionar, generando un diagnóstico confuso.
El diagrama eléctrico es indispensable para comprender el recorrido. Probar cada ventilador individualmente no confirma que el circuito de conmutación funcione.
Control
La ECU puede controlar el ventilador directamente o enviar la solicitud a otro módulo.
En vehículos modernos, el mando puede viajar por una red de comunicación hacia un módulo térmico o una unidad integrada.
La estrategia considera temperatura del refrigerante, presión del aire acondicionado, velocidad del vehículo y estado del motor.
Una falla de comunicación puede hacer que el ventilador se active a máxima velocidad como medida de seguridad. El sistema prefiere enfriar en exceso antes que arriesgar un sobrecalentamiento.
Por eso, un ventilador permanentemente encendido puede indicar un modo de protección provocado por un sensor desconectado, un código de comunicación o una señal implausible.
Flujo
Confirmar que las aspas giran no demuestra que exista un flujo suficiente.
El motor puede trabajar lentamente por escobillas desgastadas, resistencia en el cableado, masa deficiente o fricción.
El sentido de giro puede ser incorrecto después de una reparación. La hélice también puede estar instalada al revés.
Una hoja de papel sostenida a una distancia segura puede orientar sobre la dirección, pero no cuantifica el caudal. Los equipos profesionales utilizan anemómetros, corriente y comparación con una unidad conocida.
También se inspecciona si el aire realmente atraviesa el radiador o recircula alrededor del carenado.
Corriente
El consumo eléctrico revela el esfuerzo del motor. Una corriente demasiado alta orienta hacia fricción, bobinados dañados o hélice bloqueada.
Una corriente demasiado baja puede indicar escobillas sin buen contacto, circuito resistivo o bobinado abierto parcialmente.
Durante el arranque existe un pico superior al consumo estable. La pinza amperimétrica permite observar ambos valores sin abrir el circuito.
Las especificaciones dependen del vehículo. No debe aplicarse un valor universal a todos los ventiladores.
Una corriente excesiva sostenida puede explicar fusibles abiertos, relés quemados y conectores derretidos.
Voltaje
El motor necesita una tensión cercana a la disponible en la batería cuando se solicita alta velocidad, salvo que el sistema use modulación.
Medir doce voltios con el conector desconectado no demuestra que el circuito pueda entregar corriente. Una conexión casi abierta puede mostrar tensión sin carga y caer cuando el motor intenta arrancar.
La medición debe realizarse con el ventilador conectado o utilizando una carga de prueba adecuada.
Se compara la tensión en la batería con la recibida por el motor. La diferencia representa pérdidas en alimentación y masa.
Caída
La prueba de caída de voltaje localiza resistencia en cables, fusibles, relés, conectores y masas.
En el lado positivo se mide entre el borne positivo de batería y el terminal positivo del motor mientras funciona.
En el lado de masa se mide entre el terminal negativo del motor y el borne negativo de batería.
Una lectura elevada indica que parte de la tensión se está perdiendo en el circuito. El punto se localiza dividiendo la medición entre conexiones sucesivas.
La continuidad con el circuito apagado puede no revelar una falla que aparece bajo alta corriente. Por eso, la caída de voltaje resulta especialmente útil en electroventiladores.
Masa
La masa debe soportar una corriente elevada sin calentarse ni modificar la tensión del motor.
Un punto oxidado, flojo o pintado aumenta resistencia. El ventilador gira lentamente y puede detenerse al aumentar la temperatura.
Algunos motores poseen una masa permanente y reciben control por el positivo. Otros reciben alimentación constante y son controlados por el lado de masa.
No se debe asumir el diseño. El diagrama indica qué terminal conmuta la ECU o el relé.
Agregar una masa auxiliar puede hacer funcionar el ventilador, pero solo debe utilizarse como prueba controlada. Una conexión permanente improvisada puede alterar el mando o crear corrientes no previstas.
Conectores
La alta corriente convierte una pequeña resistencia en una fuente considerable de calor.
Un terminal flojo se calienta, pierde tensión de contacto y genera todavía más resistencia. El plástico termina oscurecido, deformado o derretido.
Reemplazar solamente el motor y conectar nuevamente un terminal quemado permite que la falla continúe.
El conector debe repararse con terminales de capacidad adecuada y herramientas de crimpado correctas. Un empalme pequeño o mal sellado se convierte en un nuevo punto resistivo.
También se inspecciona el cable cerca del terminal. El calor puede avanzar bajo el aislamiento y oxidar varios centímetros del conductor.
Temperatura alta
La falla clásica del electroventilador es un sobrecalentamiento que aparece principalmente cuando el vehículo permanece detenido o circula lentamente.
En carretera, el flujo natural atraviesa el radiador y la temperatura vuelve a bajar. Este patrón orienta hacia ventilador, carenado, suciedad externa o recirculación de aire.
Sin embargo, no debe reemplazarse el conjunto sin comprobar que el radiador recibe refrigerante caliente. Un termostato cerrado puede dejarlo frío y el ventilador no resolverá el problema.
También se verifican nivel, bomba, purga, tapa y lectura ECT. El electroventilador constituye una parte del circuito, no la única causa posible.
Permanente
Un ventilador que funciona de manera permanente puede tener un relé pegado, un transistor en corto o una orden continua.
También puede estar respondiendo correctamente a una temperatura alta, presión excesiva del aire acondicionado o estrategia de emergencia.
Se consulta el escáner para conocer la temperatura y el porcentaje solicitado. Si la ECU ordena cero y el ventilador continúa, se estudia la etapa de potencia.
Si la ECU solicita máxima velocidad, debe determinarse por qué. Desconectar sensores indiscriminadamente puede activar todavía más la estrategia de seguridad.
Un relé con contactos soldados mantiene el motor alimentado incluso con el control ausente. Retirarlo de manera segura ayuda a separar el circuito.
No se apaga
Después de apagar el motor, el ventilador puede continuar durante un tiempo previsto para controlar la acumulación térmica.
El calor permanece en la culata, el turbo y el refrigerante aunque la combustión se haya detenido. La bomba eléctrica y el ventilador pueden seguir trabajando.
La condición se vuelve anormal cuando continúa hasta descargar la batería o cuando no corresponde a la estrategia del modelo.
Se estudian relés pegados, módulo en corto, sensor de temperatura sesgado y comandos de postfuncionamiento.
El tiempo normal depende del vehículo y no debe definirse mediante una cifra universal.
No funciona
Si el ventilador no funciona, primero se confirma si realmente debería estar activado. Una temperatura moderada no obliga a todos los sistemas a encenderlo.
El escáner puede realizar una prueba bidireccional y ordenar distintas velocidades. Si funciona durante esta prueba, el circuito de potencia es capaz de responder y debe estudiarse la estrategia o los sensores.
Si no responde, se comprueban fusibles, alimentación, masa, relés, resistencias, módulo y motor.
Aplicar corriente directa puede utilizarse en motores convencionales cuando el diagrama lo permite. No se realiza sobre conjuntos electrónicos integrados sin conocer los terminales.
Lento
Un ventilador lento puede causar sobrecalentamiento aunque nunca se detenga completamente.
Las causas incluyen escobillas desgastadas, cojinetes duros, baja tensión, conectores recalentados y masa resistiva.
El ruido puede parecer normal porque la disminución ocurre gradualmente. La comparación con corriente, tensión y flujo esperado ayuda a detectarla.
Una unidad lenta también afecta el aire acondicionado en ralentí y aumenta la presión del condensador.
Intermitente
Las fallas intermitentes suelen relacionarse con escobillas, terminales, relés, temperatura o módulos.
El motor puede detenerse en una posición donde las escobillas no hacen contacto y volver a funcionar después de vibrar.
Un relé puede abrirse cuando se calienta y cerrar nuevamente al enfriarse. Los conectores también cambian su resistencia con la expansión.
El diagnóstico requiere registrar mando, tensión y corriente mientras ocurre el síntoma. Probarlo únicamente después de enfriarse puede producir un resultado normal.
Ruidos
Los ruidos de roce, chirrido o golpeteo indican desgaste, suciedad, aspas deformadas o soportes flojos.
Un zumbido eléctrico sin movimiento puede significar que el motor recibe corriente, pero está trabado.
Una vibración intensa orienta hacia desequilibrio. Continuar utilizándolo puede dañar el radiador, el condensador o el carenado.
El contacto entre aspa y cubierta puede aparecer solamente durante aceleraciones, cuando el motor se desplaza sobre soportes desgastados.
Se inspecciona la separación en toda la circunferencia y el movimiento del conjunto motriz.
Fusible abierto
Cuando el fusible se abre repetidamente, no debe instalarse otro sin investigar.
Se mide la resistencia hacia masa con el circuito desenergizado y se inspecciona el cableado.
Después se desconecta el motor. Si el corto desaparece, se comprueba su consumo y condición mecánica.
Si continúa, el problema puede encontrarse en el mazo, relé o módulo.
La corriente de arranque de un motor deteriorado puede superar el límite aunque no exista un corto directo.
Aire acondicionado
Una falla de ventilador puede causar aire frío mientras el vehículo se mueve y aire tibio cuando se detiene.
El condensador no logra liberar suficiente calor y la presión del lado alto aumenta.
La ECU puede desconectar el compresor para protegerlo. El conductor interpreta la falla como problema de carga o compresor, aunque el origen sea la falta de ventilación.
Antes de intervenir el circuito refrigerante se confirma que los ventiladores respondan a la solicitud del aire acondicionado.
Diagnóstico
El diagnóstico comienza confirmando el síntoma y la temperatura real.
Con el escáner se observan ECT, presión del aire acondicionado, velocidad solicitada, velocidad real cuando está disponible y códigos.
Se realiza una activación bidireccional de baja, media y alta velocidad. La respuesta permite separar estrategia de control y circuito de potencia.
Si no gira, se comprueban fusibles, relés, alimentación y masa bajo carga. Luego se mide corriente y caída de voltaje.
En sistemas PWM se utiliza el osciloscopio para revisar la señal de mando. En unidades con comunicación se verifican alimentación, masa y red.
También se inspeccionan hélice, carenado, radiador, condensador y sentido del flujo.
Escáner
El escáner permite ordenar el ventilador sin esperar que el motor alcance una temperatura elevada.
Esta prueba reduce el riesgo de sobrecalentar el motor durante el diagnóstico.
Si la ECU muestra una orden alta y el ventilador no responde, el problema se encuentra probablemente en el circuito, el módulo o el motor.
Si no existe orden pese a una temperatura real elevada, se estudian sensor, datos, estrategia y ECU.
Algunos módulos informan códigos propios por sobrecorriente, circuito abierto, bloqueo o comunicación.
La ausencia de códigos no descarta una velocidad insuficiente. La unidad puede detectar continuidad sin conocer el caudal real.
Puente
Puentear un relé puede comprobar el recorrido de potencia, pero debe hacerse únicamente con el diagrama correcto.
Un puente entre terminales equivocados puede provocar un corto, alimentar la ECU incorrectamente o activar otro circuito.
El cable de prueba debe poseer fusible y capacidad suficiente.
Si el ventilador funciona al puentear los contactos de potencia, se comprueban bobina, mando y control del relé.
El puente es una prueba temporal. No debe dejarse instalado como reparación porque elimina la regulación y la protección funcional.
Corriente directa
En un motor convencional de dos terminales puede aplicarse alimentación directa mediante cables protegidos.
La hélice debe girar libremente, con velocidad estable y sin ruido. También se mide la corriente.
Si funciona correctamente de manera directa, la falla se encuentra en el suministro o control. Si gira lento o consume demasiado, el motor está deteriorado.
Esta prueba no se utiliza indiscriminadamente en motores con módulo integrado o varios terminales. La conexión incorrecta puede destruir la electrónica.
Osciloscopio
El osciloscopio permite evaluar señales PWM, conmutación de relés, alimentación y perturbaciones.
Una señal de mando puede estar presente, pero deformarse por una masa deficiente o una sobrecarga.
La pinza de corriente conectada al osciloscopio muestra el pico inicial y el consumo durante cada vuelta. Variaciones repetitivas pueden revelar escobillas o segmentos del conmutador dañados.
En motores sin escobillas, la interpretación depende del sistema y puede incluir comunicación digital.
Diagnóstico diferencial
Un sobrecalentamiento en tránsito no siempre se debe al ventilador.
Un radiador externamente obstruido puede impedir el paso de aire aunque el motor eléctrico trabaje. Un núcleo interno bloqueado limita la transferencia del refrigerante.
Una bomba con impulsor dañado reduce circulación. Un termostato cerrado impide que el calor llegue al radiador.
El aire atrapado puede dejar el sensor sin contacto correcto o interrumpir el flujo. Una tapa defectuosa reduce la presión y favorece ebullición.
Los gases de combustión pueden presurizar el circuito y expulsar refrigerante. En estas condiciones, instalar un ventilador nuevo no resuelve la causa.
El patrón debe relacionarse con temperatura de entrada y salida, circulación, presión y activación real.
Vehículos eléctricos
Los vehículos eléctricos también utilizan electroventiladores para controlar la temperatura de baterías, inversores, motores y sistemas de carga.
Pueden existir varios circuitos con radiadores de diferentes temperaturas. El ventilador se activa aunque no exista un motor de combustión funcionando.
Durante una carga rápida, el sistema térmico puede operar con el vehículo estacionado y aparentemente apagado.
Los motores sin escobillas y el control continuo permiten adaptar el caudal a la demanda, reduciendo ruido y consumo.
Un problema puede limitar potencia, velocidad de carga o autonomía antes de producir una advertencia de temperatura extrema.
La alta tensión no suele alimentar directamente el ventilador convencional, pero el diagnóstico debe respetar los procedimientos del vehículo porque trabaja cerca de componentes energizados.
Híbridos
En los híbridos, el ventilador puede controlar simultáneamente el radiador del motor térmico, el condensador y otros intercambiadores.
El motor de combustión puede detenerse mientras el sistema eléctrico continúa generando calor. La ECU decide el funcionamiento según las necesidades globales.
No debe asumirse que el ventilador debe detenerse cuando se apaga el motor térmico.
Algunos híbridos utilizan bombas eléctricas y válvulas que mantienen la circulación después de la detención.
Sustitución
Antes de sustituir el conjunto se desconecta la batería cuando el procedimiento lo exige y se espera a que el sistema quede seguro.
El ventilador puede activarse automáticamente incluso con el motor detenido. Nunca se introducen manos entre las aspas confiando únicamente en que no está girando.
Se desmontan conectores, carenado, soportes y elementos que impidan la extracción. Las aletas del radiador y condensador se protegen frente a golpes.
La pieza nueva debe coincidir en diámetro, potencia, sentido de giro, conectores y estrategia electrónica.
Después del montaje se verifica que no exista roce y que cables y mangueras queden alejados de la hélice.
Seguridad
El electroventilador puede arrancar sin advertencia por temperatura, presión del aire acondicionado o una prueba electrónica.
La llave retirada no siempre elimina el riesgo. Determinados sistemas permanecen activos durante un periodo.
Antes de intervenir se desconecta el conector o se aplica el procedimiento de aislamiento correspondiente.
No se detiene una hélice con herramientas ni con la mano. Tampoco se prueba un motor suelto sin fijarlo, porque el torque inicial puede hacerlo desplazarse.
Los puentes eléctricos deben incluir fusible. Un motor puede consumir decenas de amperios y recalentar rápidamente un cable inadecuado.
Verificación
Después de reparar se comprueba cada velocidad mediante escáner o mediante las condiciones previstas.
Se observa la temperatura del refrigerante y se confirma que la activación y desactivación sean coherentes.
Con el aire acondicionado conectado se verifica que el ventilador controle la presión y que el sistema enfríe durante el ralentí.
Se mide la tensión y la corriente para confirmar que no existan pérdidas o sobrecargas.
El flujo debe atravesar el radiador en la dirección correcta y la hélice no debe producir vibraciones ni ruidos.
La prueba se repite con el motor caliente y, cuando el síntoma aparecía en tráfico, durante una condición semejante pero segura.
Integración
El electroventilador conecta el sistema eléctrico con el control térmico. La ECU determina cuándo se necesita aire, el circuito de potencia entrega corriente, el motor hace girar la hélice y el carenado dirige el flujo a través del radiador y del condensador.
Una falla puede encontrarse en cualquiera de esas etapas. El sensor puede informar una temperatura incorrecta, el relé puede perder tensión, el módulo puede no responder, el motor puede consumir demasiado o las aspas pueden mover aire en la dirección equivocada.
Por eso, observar que el ventilador está detenido no demuestra inmediatamente que el motor eléctrico esté averiado. Primero debe confirmarse si existe una orden, si la corriente puede llegar y si el conjunto responde bajo carga.
Del mismo modo, verlo girar no garantiza que enfríe. Debe alcanzar la velocidad necesaria, mover suficiente aire y hacerlo atravesar un paquete térmico limpio y correctamente sellado.
El diagnóstico correcto sigue toda la cadena: temperatura real, solicitud electrónica, alimentación, masa, corriente, velocidad y caudal. Cuando estos elementos trabajan coordinadamente, el electroventilador puede cumplir su objetivo principal: mantener la transferencia de calor aun cuando el vehículo no dispone de velocidad suficiente para generar ventilación natural.
Referencias
EC Motors for Electric Cooling Fans – Bosch Mobility https://www.bosch-mobility.com/en/solutions/electric-motors/ec-motors-for-electric-cooling-fans/
Thermal Management for Combustion Engines – Bosch Mobility https://www.bosch-mobility.com/en/solutions/thermal-management/thermal-management-for-combustion-engines/
Thermal Management for Hybrid Systems and Electric Drives – Bosch Mobility https://www.bosch-mobility.com/en/solutions/thermal-management/thermal-management-for-hybrid-systems-and-electric-drives/
Thermal Management – Bosch Mobility https://www.bosch-mobility.com/en/solutions/thermal-management/thermal-management.html
Cooling Fans – DENSO https://www.denso-am.eu/products/ac-engine-cooling/cooling-fans
Air Conditioning and Engine Cooling – DENSO https://www.denso-am.eu/products/ac-engine-cooling
The Evolution of Engine Cooling: From Mechanical Systems to Intelligent Thermal Management – DENSO https://www.denso-am.eu/news/the-evolution-of-engine-cooling-from-mechanical-systems-to-intelligent-thermal-management
Engine Cooling – MAHLE Aftermarket https://www.mahle-aftermarket.com/na/en/products-and-services/engine-cooling/
Automotive Thermal Management – MAHLE Aftermarket https://www.mahle-aftermarket.com/eu/en/products/engine-cooling-and-air-conditioning/
Thermal Management – MAHLE Aftermarket https://www.mahle-aftermarket.com/na/en/products-and-services/engine-cooling-%26-air-conditioning/
Cooling System Check: Troubleshooting and Diagnostics – HELLA https://www.hella.com/techworld/en/technical/car-cooling-system/cooling-system-check/
Engine Cooling: Design and Function – HELLA https://www.hella.com/techworld/en/technical/car-cooling-system/engine-cooling/
Radiator Fans – HELLA https://www.hella.com/techworld/au/passenger-car-parts/thermal-management/radiator-fans/
Ford Mondeo: Failure of the Air Conditioning System – HELLA https://www.hella.com/techworld/uk/bi/ford-mondeo-failure-of-the-air-conditioning-system/
Vauxhall Astra J: Radiator Fan Module Defective – HELLA https://www.hella.com/techworld/uk/bi/vauxhall-astra-j-radiator-fan-module-defective/
