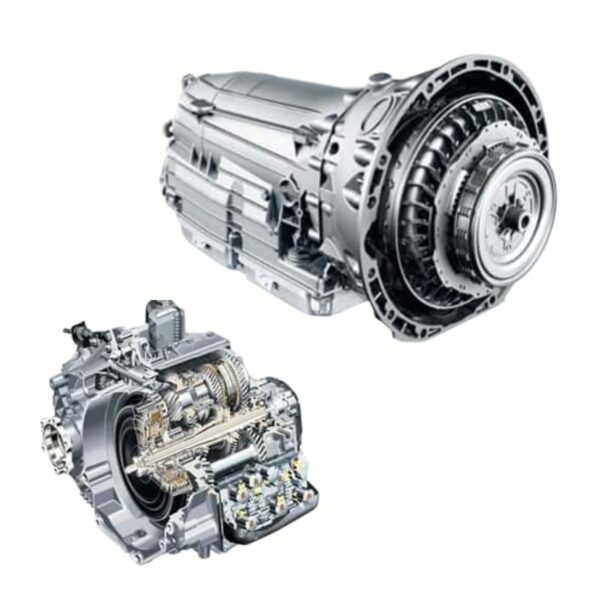

La Integración del sistema de transmisión representa la evolución desde una máquina mecánica relativamente autónoma hacia un subsistema mecatrónico incorporado en la arquitectura electrónica completa del automóvil. La caja de cambios moderna ya no selecciona relaciones únicamente a partir de presiones hidráulicas, velocidades centrífugas o movimientos directos de una palanca. Sus decisiones dependen del torque solicitado por el conductor, de la adherencia estimada en las ruedas, del estado térmico del tren motriz, de las órdenes de los sistemas de seguridad y, en vehículos electrificados, del flujo bidireccional de energía entre batería, inversor y motor eléctrico.
La unidad de control de la transmisión, conocida como TCM o TCU, mantiene una comunicación continua con la ECU del motor, el módulo ABS/ESP, el controlador híbrido, la unidad de tracción integral y el cuadro de instrumentos. Esta interacción permite que un cambio de marcha sea preparado antes de que resulte perceptible, que el torque del motor se reduzca durante el acoplamiento de un embrague, que la transmisión se desacople durante una frenada crítica y que un sistema AWD distribuya fuerza hacia otro eje antes de que el deslizamiento alcance una magnitud peligrosa.
La información circula mediante redes multiplexadas. Un par de conductores puede transportar numerosas variables codificadas digitalmente, reemplazando grandes mazos de cables dedicados a una señal individual. El valor físico de la velocidad, la presión o la posición se convierte en una palabra binaria, se incorpora en una trama y se transmite a todos los módulos conectados. Cada receptor decide si el mensaje resulta relevante para sus funciones.
La integración no elimina las restricciones mecánicas. Una orden de cambio continúa necesitando presión hidráulica, capacidad de fricción y tiempo para modificar la velocidad de los ejes. Una solicitud de frenado regenerativo solo puede cumplirse si la batería admite potencia y los neumáticos conservan adherencia. La red electrónica aporta coordinación, pero la ejecución final permanece gobernada por la conservación de energía, la fricción, la inercia y la resistencia de los materiales.
Cibernética de redes y protocolo CAN-Bus
El Controller Area Network o CAN-Bus constituye una de las principales redes de comunicación utilizadas en vehículos. Fue concebido para permitir que numerosas unidades intercambien información sobre un medio compartido sin requerir un computador central que dirija individualmente cada transmisión.
En una implementación habitual, la señal circula por dos conductores trenzados denominados CAN High y CAN Low. La información se representa mediante la diferencia de tensión entre ambos, lo que proporciona resistencia frente a perturbaciones electromagnéticas producidas por inyectores, alternadores, motores eléctricos y solenoides.
Cada unidad puede escuchar los mensajes presentes en el bus. Las tramas no se envían necesariamente hacia una dirección física exclusiva, sino que contienen un identificador relacionado con su prioridad y significado. El módulo interesado reconoce ese identificador y extrae los bits que corresponden a la variable requerida.
Una trama puede transportar la velocidad del motor, el torque disponible, la posición del pedal, el estado del freno, la relación seleccionada o la velocidad de cada rueda. El mensaje incluye además campos de control, comprobación de redundancia cíclica y confirmación de recepción. Estos mecanismos permiten detectar alteraciones producidas durante la transmisión.
El acceso al bus utiliza arbitraje bit a bit. Cuando dos módulos comienzan a transmitir simultáneamente, el mensaje con mayor prioridad continúa sin que la trama sea destruida. El emisor que detecta que otro mensaje prevalece abandona temporalmente la transmisión y vuelve a intentarlo posteriormente.
Esta arquitectura resulta particularmente importante para la seguridad. Una solicitud de reducción de torque procedente del ESP puede obtener prioridad funcional sobre un mensaje de confort. La rapidez de comunicación debe ser suficiente para que las órdenes se ejecuten mientras la dinámica del vehículo todavía puede corregirse.
La denominación CAN-Bus no identifica una única velocidad. El CAN clásico puede utilizar diferentes tasas según la red, mientras CAN FD amplía la capacidad de datos y permite una fase de transmisión más rápida. Otros subsistemas emplean LIN para actuadores de menor velocidad, Ethernet automotriz para grandes volúmenes y FlexRay en determinadas arquitecturas históricas de control determinista.
Las unidades de pasarela o gateways enlazan redes con protocolos y velocidades diferentes. El módulo de transmisión puede recibir directamente mensajes de una red de tren motriz y obtener información del tablero o de sistemas de asistencia a través de una pasarela central.
Tramas de torque y autoridad distribuida
El torque constituye una variable común entre motor y transmisión. En lugar de considerar el acelerador como una orden absoluta de apertura, el sistema interpreta la posición del pedal como una solicitud de aceleración. La ECU calcula cuánto torque puede producir y la TCM determina cuánto puede admitir la transmisión durante cada fase.
La relación de equilibrio dinámico puede expresarse como:
J·dω/dt = Tmotor − Tresistente
donde J es la inercia equivalente, ω la velocidad angular, Tmotor el torque producido y Tresistente la suma de las cargas. Durante un cambio, el torque resistente incluye la aceleración o desaceleración de ejes, engranajes y discos internos.
Si el motor entrega todo su par mientras un embrague está comenzando a aplicarse, la interfaz debe disipar una cantidad elevada de energía. La TCM envía entonces una solicitud de reducción a la ECU. Esta puede retrasar la chispa, cerrar parcialmente la mariposa, disminuir la inyección o reducir la presión de sobrealimentación.
La intervención de encendido es especialmente rápida en motores de gasolina. El retraso desplaza la presión de combustión hacia una posición menos favorable para producir trabajo y reduce el torque en pocos ciclos. La variación del aire actúa de manera más lenta, pero resulta apropiada para reducciones sostenidas.
La comunicación también funciona en sentido contrario. La ECU informa el torque real o estimado, la capacidad máxima disponible y las limitaciones térmicas. La TCM utiliza estos datos para calcular la presión de línea, la fuerza necesaria en los embragues y el momento apropiado para completar el cambio.
El sistema no depende de una única autoridad. El control de estabilidad puede limitar la demanda del conductor; el módulo híbrido puede sustituir torque de combustión por torque eléctrico; la transmisión puede solicitar una reducción para proteger un embrague; y la ECU puede restringir la potencia si la temperatura del motor supera el umbral admisible.
Sinergia en sistemas de seguridad activa
Los sistemas ABS y ESP modifican fuerzas en las ruedas, por lo que necesitan conocer el estado del tren de potencia. Una rueda motriz no responde de la misma manera si se encuentra libre, conectada rígidamente al motor o sometida a un torque de retención elevado.
Durante una frenada de emergencia, el ABS regula individualmente la presión para evitar el bloqueo. Si el convertidor permanece bloqueado mediante su embrague lock-up, las ruedas motrices continúan conectadas con la inercia del motor. Esta unión puede dificultar el control del deslizamiento, especialmente cuando la velocidad disminuye rápidamente.
En muchas arquitecturas, la TCM libera el embrague anulador del convertidor al reconocer una intervención ABS. La separación hidrodinámica permite que la velocidad de la turbina se aparte de la del motor y reduce la influencia de la inercia del cigüeñal sobre las ruedas.
En transmisiones automatizadas o DCT, el controlador puede abrir los embragues de tracción cuando la velocidad se aproxima a la detención o cuando la estrategia de estabilidad necesita desacoplar el motor. La acción debe realizarse sin eliminar innecesariamente el freno motor en condiciones donde este todavía contribuye de forma estable.
La desconexión no ocurre de manera idéntica en todos los vehículos. Algunas transmisiones conservan una relación engranada y simplemente liberan el lock-up; otras reducen la capacidad del embrague principal. En sistemas híbridos, el controlador puede retirar primero el torque regenerativo y transferir la demanda hacia los frenos hidráulicos.
La coordinación impide que dos controladores intenten imponer simultáneamente fuerzas incompatibles. Si el ABS busca acelerar momentáneamente una rueda descargándola de presión, un torque de retención intenso procedente del motor podría volver a desacelerarla. La TCM y la ECU reducen esa interferencia mediante solicitudes transmitidas por la red.
Estabilidad lateral y gestión de relaciones
El ESP compara la trayectoria solicitada por el conductor con el movimiento real del vehículo. Utiliza el ángulo del volante, las velocidades de rueda, la aceleración lateral y la velocidad de guiñada para determinar si existe subviraje o sobreviraje.
Durante el subviraje, el vehículo gira menos de lo solicitado. La estrategia primaria consiste en reducir el torque motriz y aplicar frenado selectivo para generar un momento de guiñada favorable. En un motor con mariposa electrónica, la ECU puede cerrarla aunque el conductor mantenga el pedal presionado.
La transmisión participa evitando cambios que alteren bruscamente el torque en medio de la corrección. Puede mantener la relación vigente, inhibir una subida de marcha o preparar una relación compatible con la desaceleración prevista.
No resulta universal que la TCM reduzca marchas durante un subviraje para transferir carga hacia el eje delantero mediante freno motor. Una reducción brusca puede aumentar la retención sobre las ruedas motrices, producir un cambio de balance y complicar la estabilidad. La selección de una marcha inferior solo se emplea cuando forma parte de una estrategia coordinada y las condiciones de adherencia permiten hacerlo sin introducir una perturbación adicional.
En una desaceleración estable posterior a la intervención, una relación más corta puede aumentar el freno motor y ayudar a conservar una velocidad segura. Sin embargo, el control instantáneo del ángulo de guiñada se obtiene principalmente mediante la reducción del torque de combustión y el frenado independiente de las ruedas.
Esta distinción muestra la diferencia entre una decisión energética y una acción de estabilidad. La TCM administra la relación general del tren motriz; el ESP genera momentos correctores localizados con los frenos.
Estrategias de control dinámico en pendientes y AWD
El control de crucero pretende mantener una velocidad de referencia pese a cambios de pendiente, viento o resistencia. En una subida, la fuerza gravitacional opuesta al movimiento puede expresarse como:
Fpendiente = m·g·sin θ
Cuando aumenta el ángulo θ, también aumenta la potencia necesaria:
P = F·v
El controlador detecta la diferencia entre velocidad solicitada y real, pero los sistemas modernos también pueden anticipar el aumento de carga mediante la posición del acelerador, el torque requerido, datos cartográficos o información del perfil de la vía.
La ECU incrementa el torque hasta el límite eficiente de la relación vigente. Si el motor necesita operar con una carga excesiva o las RPM caen fuera de su región útil, el controlador de crucero transmite una demanda que conduce a la TCM a seleccionar una marcha más corta.
La reducción aumenta la velocidad del motor y multiplica el torque en las ruedas. El vehículo recupera capacidad para mantener la velocidad, aunque el régimen y el consumo instantáneo aumenten.
La TCM evita cambios repetitivos cerca de un umbral mediante histéresis. Una vez seleccionada una relación inferior, espera una reducción suficientemente clara de la carga antes de volver a subir. Esta lógica evita la oscilación conocida como gear hunting.
En descensos, el sistema puede seleccionar una marcha inferior para aumentar la retención y limitar el uso prolongado de los frenos. Los controles adaptativos modernos coordinan además la transmisión con el radar, de modo que la relación se prepare antes de reducir la distancia con otro vehículo.
Acoplamiento proactivo de la tracción integral
Los sistemas AWD de conexión automática utilizan paquetes multidisco para transmitir torque hacia un eje secundario. La fuerza transferida depende de la presión hidráulica o de la carga electromagnética aplicada sobre los discos.
Una estrategia puramente reactiva esperaría hasta observar una diferencia clara entre las velocidades de los ejes. Los sistemas modernos emplean además señales predictivas, como apertura del acelerador, ángulo del volante, aceleración lateral, marcha engranada y torque solicitado.
Las velocidades individuales procedentes de los sensores ABS constituyen una fuente central. Si una rueda comienza a girar más rápido de lo compatible con las demás, el controlador reconoce el crecimiento del deslizamiento y aumenta el acoplamiento.
La comparación requiere compensar la diferencia natural de velocidad en una curva. Las ruedas exteriores recorren una distancia mayor que las interiores. El algoritmo utiliza el ángulo de dirección y la velocidad de guiñada para distinguir esta diferencia geométrica de una pérdida de adherencia.
El acoplamiento también puede realizarse antes de que aparezca una diferencia significativa. Una aceleración intensa desde reposo, una superficie estimada como resbaladiza o una maniobra rápida pueden justificar la precarga del embrague AWD.
La electroválvula controla la presión sobre un pistón que comprime los discos. En otros diseños, un actuador electromecánico o una bomba integrada genera directamente la fuerza. El torque transmisible crece con la presión, el número de interfaces y el coeficiente de fricción.
La red permite que el módulo AWD reciba el torque del motor y comunique su capacidad al ESP. Si el embrague se aproxima a su límite térmico, el sistema puede reducir la fuerza transmitida y solicitar una disminución del torque motriz.
Sensores de velocidad y coherencia cinemática
La TCM utiliza sensores magnéticos para medir las velocidades de entrada, intermedias y salida. Estos captadores observan ruedas fónicas o elementos codificados y producen señales relacionadas con el paso de sus dientes o polos.
La velocidad del eje de salida, conocida como OSS, permite estimar la velocidad del vehículo y calcular la relación real:
ireal = ωentrada/ωsalida
La TCM compara esta relación con la prevista para la marcha aplicada. Una desviación puede indicar que un embrague no está completamente bloqueado, que la marcha no coincide con la orden o que la señal de velocidad es incoherente.
Cuando se pierde la señal OSS, el controlador deja de conocer con precisión la relación y la velocidad de salida. Continuar ejecutando cambios normales podría aplicar dos elementos incompatibles o provocar una reducción a una marcha excesivamente corta.
La respuesta de seguridad depende del diseño. Algunas transmisiones conservan la marcha actual; otras establecen una relación intermedia predeterminada, desactivan un subconjunto de engranajes o limitan los cambios disponibles. El objetivo es evitar nuevas transiciones cuya sincronización no pueda verificarse.
La idea de “clavar una marcha” describe una estrategia posible, pero no una regla universal. Una DCT puede desactivar el eje asociado con el sensor afectado y continuar utilizando solo las marchas del otro embrague. Una automática planetaria puede ordenar presión elevada y seleccionar una relación hidráulicamente segura.
El cuadro de instrumentos recibe por CAN la velocidad calculada, la marcha disponible y el estado de advertencia. Una única pérdida física puede así afectar simultáneamente la estrategia de transmisión, el velocímetro y los sistemas de estabilidad que dependen de la velocidad longitudinal.
Señal del acelerador y presión de línea
Las transmisiones antiguas utilizaban un cable de mariposa o una válvula moduladora para relacionar la carga del motor con la presión hidráulica. Las electrónicas reciben la posición del acelerador, el torque calculado y el caudal de aire mediante sensores o mensajes de red.
Con mayor carga se necesita más presión para impedir que los embragues patinen. Con carga baja puede reducirse la presión para suavizar los cambios y disminuir la potencia consumida por la bomba.
Si se pierde la señal del TPS, la TCM ya no puede confiar en una de sus referencias de demanda. En plataformas modernas puede sustituirla utilizando el torque comunicado por la ECU, la presión del colector, el caudal de aire o la posición redundante del pedal.
Cuando no existe una alternativa fiable, ciertas arquitecturas adoptan una presión de línea elevada o cercana al máximo hidráulico. Esta elección conservadora aumenta la capacidad de retención de los embragues y reduce el riesgo de deslizamiento.
La consecuencia es un acoplamiento más brusco. Los pistones comprimen los paquetes con rapidez y el torque cambia con una pendiente elevada. El conductor percibe golpes o cambios toscos, aunque la intención del sistema sea proteger los discos.
No todas las transmisiones reaccionan exactamente de esta manera. Algunas limitan el torque y utilizan una presión intermedia; otras ingresan directamente en modo de emergencia. El principio común consiste en sacrificar confort y eficiencia cuando la carga real ya no puede determinarse con seguridad.
Start-Stop y conservación de presión
En una transmisión cuya bomba principal es accionada por el motor, la presión comienza a disminuir cuando el sistema Start-Stop apaga el cigüeñal. El ATF puede escapar gradualmente por holguras y válvulas, descargando los circuitos de aplicación.
Si el motor se reinicia con los embragues vacíos, la bomba debe llenar primero sus cámaras antes de transmitir torque. Esta demora produciría una respuesta tardía o un acoplamiento repentino al intentar iniciar la marcha.
Una bomba eléctrica auxiliar de aceite mantiene circulación o presión mientras el motor está detenido. No necesita alimentar permanentemente todos los circuitos a su máxima capacidad; puede conservar precargado el embrague de avance, llenar acumuladores o sostener una presión mínima.
Cuando el conductor libera el freno, la transmisión ya dispone de volumen hidráulico próximo al punto de aplicación. El motor arranca y la bomba mecánica recupera la función principal sin que aparezca un intervalo prolongado.
La bomba eléctrica permite además lubricación posterior, refrigeración de componentes híbridos y actuación independiente del régimen del motor. Su control depende de la temperatura, el tiempo de parada, la pendiente y la rapidez con que se espera el reinicio.
Algunas transmisiones logran la misma función mediante acumuladores hidráulicos o válvulas de aislamiento que retienen fluido. La solución seleccionada depende de las fugas internas, el tipo de embrague y el consumo eléctrico permitido.
Mecatrónica de acoplamientos eléctricos e híbridos
En una arquitectura híbrida, la transmisión puede conectar el motor térmico, uno o varios motores eléctricos y las ruedas mediante embragues y trenes planetarios. El flujo de potencia cambia de dirección según el estado de conducción.
Durante la aceleración, la batería entrega corriente al inversor, el motor eléctrico produce torque y la transmisión lo multiplica hacia las ruedas. Durante la desaceleración, las ruedas impulsan el tren en sentido energético inverso y obligan al motor eléctrico a funcionar como generador.
El rotor no tiene que comenzar a girar físicamente en sentido contrario. Continúa rotando de acuerdo con el movimiento del vehículo, pero el inversor modifica las corrientes del estator para producir un torque electromagnético opuesto al giro. La potencia mecánica absorbida se convierte en potencia eléctrica:
Peléctrica = Tgenerador·ω·η
El torque negativo desacelera el vehículo mientras la energía recuperada carga la batería. La magnitud está limitada por la adherencia, la capacidad térmica del motor, la potencia del inversor y el estado de carga de la batería.
La transmisión determina la velocidad del generador. Una relación más corta eleva sus revoluciones para una misma velocidad del vehículo y puede aumentar la capacidad regenerativa dentro de determinados límites. Una relación demasiado corta podría superar la velocidad máxima del rotor.
El controlador híbrido coordina la regeneración con los frenos hidráulicos. Cuando la batería está llena, fría o limitada térmicamente, reduce el torque generativo y solicita más presión de fricción. Esta transferencia debe mantener una desaceleración constante para que el conductor no perciba cambios en el pedal.
Durante una intervención ABS, la regeneración puede disminuirse rápidamente porque un motor eléctrico conectado a un eje actúa sobre ambas ruedas motrices de manera conjunta y no puede modular cada una con la independencia del circuito hidráulico. El ESP asume entonces el control fino de la adherencia.
La unidad de control vehicular coordina torque, selección de marcha, arranque del motor térmico, carga de batería y límites eléctricos. La transmisión se convierte en un nodo energético bidireccional, no únicamente en un reductor mecánico.
Cajas de doble embrague y preselección
La DCT contiene dos embragues concéntricos o coaxiales conectados a dos ejes de entrada. Uno gobierna normalmente las marchas impares y el otro las pares, aunque la distribución de reversa depende del diseño.
Mientras el vehículo circula en primera con el embrague impar cerrado, el sistema puede engranar anticipadamente la segunda sobre el eje par. Como su embrague permanece abierto, la relación está preparada sin transmitir torque.
Al ordenar el cambio, la TCM reduce la capacidad del primer embrague y aumenta simultáneamente la del segundo. El flujo se transfiere de un eje al otro sin que los engranajes tengan que desplazarse durante la fase principal de torque.
La preselección elimina gran parte del tiempo requerido por una caja manual automatizada de embrague único. El cambio puede completarse en decenas o cientos de milisegundos, según la carga y la calibración. Aunque ocurre en una escala de milisegundos, no debe entenderse como una conmutación física instantánea.
Los discos necesitan desarrollar presión, el motor debe modificar torque y los ejes deben ajustar su velocidad. Una transición excesivamente rápida produciría una aceleración longitudinal abrupta y grandes tensiones en el tren motriz.
La predicción de la siguiente marcha se basa en acelerador, velocidad, frenado y modo de conducción. Si el conductor acelera, suele preseleccionarse la relación superior; durante una desaceleración puede prepararse la inferior.
Una decisión inesperada, como exigir una reducción múltiple durante un adelantamiento, obliga al actuador a abandonar la preselección y mover otra horquilla. Por eso, la rapidez máxima de una DCT depende de que la relación requerida coincida con la anticipada.
Los embragues húmedos utilizan ATF para refrigeración y soportan torque elevado. Los secos reducen pérdidas de agitación, pero disponen de menor capacidad para absorber calor durante maniobras lentas. La mecatrónica ajusta la presión o la posición con precisión para evitar vibración y desgaste.
Coordinación de la DCT con el motor
El cambio entre embragues exige una trayectoria de torque cuidadosamente calculada. Si el embrague entrante transmite demasiado antes de que el saliente libere, ambos ejes intentan imponer relaciones distintas. Se produce una fase de tie-up con elevadas cargas internas.
Si el saliente se abre demasiado pronto, el motor queda momentáneamente desacoplado y sus RPM aumentan. Esta fase se percibe como una interrupción de aceleración.
La TCM calcula la suma aproximada de las capacidades:
Ttotal = Tembrague 1 + Tembrague 2
Durante la transferencia, intenta mantener el torque total próximo a la demanda, mientras modifica la proporción aportada por cada embrague.
La ECU recibe una solicitud de reducción temporal. El motor disminuye torque durante la fase de sincronización y lo recupera cuando el nuevo embrague queda aplicado.
Los sensores de velocidad de ambos ejes permiten verificar el microslip. La mecatrónica aprende el punto de contacto de cada embrague, compensando desgaste, temperatura y tolerancias.
La red multiplexada es indispensable para esta operación. Sin una estimación fiable del torque motor, la transmisión tendría que utilizar márgenes de presión mucho mayores y perdería suavidad. Sin las velocidades internas, no podría saber si la preselección y la transferencia se completaron correctamente.
Arquitecturas eléctricas sin caja escalonada convencional
Muchos vehículos eléctricos utilizan una sola relación reductora porque el motor desarrolla torque desde velocidad cero y trabaja dentro de un intervalo de revoluciones amplio. Aun así, el sistema continúa necesitando comunicación entre inversor, controlador del vehículo, frenos y diferencial.
El conductor solicita torque mediante el pedal. La unidad calcula límites basados en temperatura, adherencia, batería y velocidad del rotor. El inversor transforma esa solicitud en corrientes de fase.
La ausencia de cambios no elimina la integración del sistema de transmisión. El reductor, el diferencial, los semiejes y el motor forman una unidad cuya respuesta debe coordinarse con ABS, ESP y regeneración.
Algunos eléctricos de altas prestaciones incorporan dos relaciones. La primera proporciona mayor multiplicación durante la salida y la segunda reduce las RPM a alta velocidad. El cambio exige sincronizar el torque eléctrico con embragues o mecanismos de acoplamiento.
En vehículos con motores independientes por eje, la distribución AWD puede realizarse sin un árbol mecánico longitudinal. El controlador modifica directamente el torque delantero y trasero. La red sustituye parcialmente a la conexión física, pero la adherencia y la capacidad térmica continúan limitando la fuerza disponible.
Diagnóstico cruzado de la red de transmisión
El diagnóstico mecatrónico no puede basarse únicamente en un código almacenado dentro de la TCM. Una anomalía puede originarse en otro módulo cuya información sea indispensable para la estrategia de cambio.
Una señal de torque inválida procedente de la ECU puede inducir presión excesiva, cambios retardados o modo de seguridad. Una velocidad de rueda incoherente puede modificar la lógica AWD y la selección de relación. Una restricción de torque ordenada por ESP puede parecer una falta de potencia del motor cuando en realidad constituye una intervención deliberada.
El análisis debe distinguir entre la orden, la ejecución y el resultado. La TCM puede ordenar una presión; el solenoide debe convertir corriente en flujo; el pistón debe aplicar el embrague; y los sensores deben confirmar que la relación cambió.
La comunicación dispone de contadores, sumas de comprobación y tiempos máximos. Un módulo puede detectar que un mensaje no llegó, que permanece congelado o que contiene un valor imposible.
La pérdida total de comunicación se diferencia de un dato físicamente incorrecto. Un sensor OSS puede seguir transmitiendo pulsos erráticos que parecen válidos eléctricamente. El algoritmo debe compararlos con las velocidades de rueda, el régimen del motor y la relación engranada.
El cuadro de instrumentos actúa como receptor de estados. La posición PRND, la marcha seleccionada, las advertencias y la velocidad pueden originarse en módulos distintos y llegar por el gateway. Una alteración de red puede afectar la visualización sin que el mecanismo interno haya cambiado.
Los códigos de comunicación identificados con la letra U indican pérdidas o incoherencias entre módulos, pero no determinan automáticamente qué unidad es defectuosa. Una caída de tensión común puede desconectar simultáneamente varios nodos y producir numerosos registros secundarios.
Fail-Safe como estado cibernético
El modo de emergencia no representa simplemente una respuesta a una pieza rota. Es un estado de control diseñado para operar con información incompleta y reducir la probabilidad de daño.
La TCM clasifica las señales según su criticidad. La pérdida de una temperatura puede reemplazarse temporalmente por un valor conservador; la pérdida de una velocidad fundamental puede impedir cualquier cambio que dependa de sincronización.
El controlador selecciona entonces una configuración estable. Puede aumentar la presión de línea, bloquear el convertidor en estado abierto, desactivar cambios adaptativos y mantener una sola relación.
En una DCT, puede desconectar uno de los dos subconjuntos y conservar únicamente marchas pares o impares. En un híbrido, puede impedir la regeneración y utilizar solo el frenado hidráulico. En un AWD, puede abrir el embrague y convertir temporalmente el vehículo en tracción simple.
La estrategia debe ser determinista. Ante una pérdida de voltaje en los solenoides, sus resortes los llevan a posiciones conocidas. Los canales hidráulicos se diseñan para que esa combinación no aplique dos relaciones incompatibles.
La marcha de compromiso no es necesariamente tercera. Depende de la geometría planetaria, de los solenoides normalmente abiertos o cerrados y de la posibilidad de iniciar la marcha sin superar el régimen del motor.
El modo degradado sacrifica suavidad, prestaciones y eficiencia. Su objetivo no es reproducir el funcionamiento normal, sino conservar una ruta mecánica segura mientras evita el deslizamiento térmico de los embragues.
Integración funcional del sistema
La transmisión moderna recibe información de dominios mecánicos, eléctricos y dinámicos. La ECU comunica torque; el ABS entrega velocidades de rueda; el ESP impone restricciones de estabilidad; el control crucero solicita aceleración; y el módulo híbrido decide cuánta energía puede recuperarse.
El CAN-Bus permite que esas decisiones compartan un medio físico sin requerir un cable para cada variable. Las tramas binarias transforman presión, velocidad y posición en información distribuida, mientras los identificadores y el arbitraje establecen prioridades.
Durante una frenada crítica, la TCM libera el lock-up o desacopla embragues para impedir que la inercia del motor interfiera con la modulación ABS. Durante una subida, selecciona una relación menor para conservar la velocidad solicitada. En una aceleración sobre baja adherencia, el módulo AWD precarga sus discos utilizando datos procedentes de la red de estabilidad.
Cuando el motor se apaga por Start-Stop, una bomba eléctrica o un acumulador mantiene preparados los circuitos. Cuando desaparece una señal de carga, la transmisión eleva la presión o limita su funcionamiento. Cuando se pierde una velocidad de salida, adopta una relación cuya seguridad no dependa de nuevos cambios no verificables.
En la DCT, un embrague transmite torque mientras el otro mantiene preseleccionada la siguiente marcha. La transición rápida no surge únicamente de tener dos ejes; depende de la coordinación entre presión, torque motor y velocidades internas.
En un híbrido, la dirección energética puede invertirse. Las ruedas impulsan al motor eléctrico, el torque electromagnético se opone al movimiento y la energía cinética retorna hacia la batería. La transmisión continúa determinando la relación entre velocidad del vehículo y régimen de la máquina eléctrica.
La integración completa convierte al tren motriz en un sistema cibernético distribuido. Cada módulo posee modelos y actuadores propios, pero ninguno conoce por sí solo todo el estado del vehículo. La estabilidad, la eficiencia y el confort aparecen cuando las unidades comparten información fiable y respetan una jerarquía de autoridad.
La red no sustituye la física. Solo permite gobernarla con mayor precisión. Los bits transmiten una solicitud de torque, pero los discos necesitan presión; la orden de reducción llega en microsegundos, aunque los ejes requieren tiempo para cambiar de velocidad; y el motor puede actuar como generador, pero la batería debe disponer de capacidad para recibir la energía.
La Integración del sistema de transmisión expresa precisamente esa convergencia. El flujo de potencia deja de estar definido únicamente por engranajes y embragues y pasa a depender también de mensajes, modelos predictivos y estados de seguridad. El resultado es una cadena de tracción que puede anticipar pendientes, coordinar frenadas, redistribuir torque y modificar su propia arquitectura operativa sin que el conductor perciba la complejidad interna.
