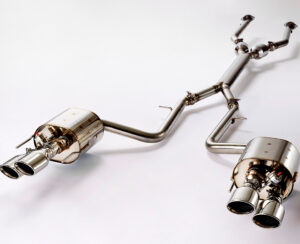

Sistema de escape

El sistema de escape no debe interpretarse como una tubería destinada únicamente a conducir gases fuera del vehículo. En un motor moderno constituye una red termodinámica, química, acústica y electrónica en la que cada variación de presión modifica el intercambio de gases del cilindro, cada reacción exotérmica altera la temperatura de los componentes y cada molécula de oxígeno detectada por una sonda puede provocar una corrección inmediata de combustible. Un diagnóstico de Nivel 3 exige abandonar la idea de componentes aislados y estudiar el escape como un sistema de transferencia de masa y energía conectado directamente con la combustión, el turbocompresor, la recirculación EGR y los algoritmos de la ECU.

La realidad oculta detrás de muchas fallas es que la unidad de control no observa directamente el interior de los cilindros. Deduce lo ocurrido a partir de sensores de oxígeno, presión diferencial, temperatura, flujo de aire, presión de sobrealimentación y velocidad del motor. Por ello, una señal eléctricamente coherente puede representar una condición físicamente falsa. El trabajo del diagnosticador consiste en establecer si el sensor está describiendo la combustión real, una alteración producida dentro del escape o simplemente una anomalía del circuito eléctrico.

Medición lambda

La sonda convencional de circonio, conocida habitualmente como sensor de oxígeno de banda estrecha, funciona mediante una celda electroquímica de dióxido de zirconio que compara la concentración de oxígeno del escape con una referencia atmosférica. Cuando alcanza su temperatura de trabajo, la diferencia de presión parcial de oxígeno genera una tensión según el principio de Nernst. En aplicaciones automotrices típicas, esa tensión se aproxima a valores bajos, cercanos a 0,1 voltios, cuando existe abundante oxígeno residual, y asciende hacia valores próximos a 0,8 o 0,9 voltios cuando el escape contiene poco oxígeno.

Sin embargo, esa sonda no mide de forma lineal la relación aire-combustible. Su curva cambia de manera muy abrupta alrededor de lambda igual a uno, por lo que sirve principalmente para informar si la mezcla está ligeramente rica o ligeramente pobre con respecto al punto estequiométrico. La conocida oscilación de su señal no es una propiedad mediante la cual el sensor calcule progresivamente el AFR, sino el resultado del control en lazo cerrado de la ECU. La unidad enriquece hasta detectar el cruce hacia rico y luego empobrece hasta detectar el cruce contrario. El sistema oscila deliberadamente alrededor de la estequiometría para mantener activo el almacenamiento y la liberación de oxígeno del catalizador.

La sonda de banda ancha o wideband también utiliza zirconio, pero incorpora una arquitectura de doble celda. Una celda de medición mantiene una pequeña cámara de difusión alrededor de una concentración de oxígeno de referencia, mientras una segunda celda, denominada celda de bombeo, introduce o extrae iones de oxígeno. El controlador modifica la corriente de bombeo hasta devolver la celda de medición a su punto de equilibrio. La magnitud y el sentido de esa corriente, normalmente expresada en miliamperios, se relacionan de forma monotónica con lambda sobre un intervalo mucho más amplio.

Esto significa que la ECU no se limita a recibir una tensión rica o pobre. Controla activamente el sensor, observa la corriente necesaria para equilibrarlo y convierte ese valor en lambda, relación de equivalencia o AFR calculado. Algunos escáneres presentan una tensión aparentemente estable o una escala creada por el módulo de control, pero esa lectura puede ser una representación procesada y no la variable física primaria. En una sonda wideband, diagnosticar únicamente con la expectativa de encontrar una oscilación entre 0,1 y 0,9 voltios conduce a interpretaciones erróneas.

La prueba deductiva debe incluir la corriente de bombeo, el estado del calentador, la referencia eléctrica y la reacción ante cambios provocados de mezcla. Una adición controlada de combustible debe desplazar la lectura hacia rico, mientras una entrada de aire dosificada debe moverla hacia pobre. Si el sensor responde lentamente, permanece saturado o señala pobreza mientras los gases medidos indican CO elevado, debe investigarse contaminación, temperatura insuficiente, fuga de escape o deterioro del circuito antes de culpar a la dosificación de combustible.

Aire aspirado por una grieta

Una grieta situada antes del Sensor 1 no se limita a dejar escapar gases. Los pulsos del escape producen alternadamente ondas de compresión y expansión. Aunque la presión media del colector pueda encontrarse por encima de la atmosférica, durante ciertos intervalos la presión local junto a una fisura puede caer por debajo de la presión exterior. La velocidad del gas alrededor de la abertura, la expansión de las ondas y la inercia de la columna gaseosa favorecen la aspiración intermitente de aire atmosférico.

Este fenómeno suele describirse de forma simplificada como efecto Venturi. En términos más rigurosos intervienen tanto la aceleración local del flujo como las ondas pulsantes de presión. El resultado diagnóstico es el mismo: entra oxígeno que nunca atravesó la cámara de combustión. La sonda interpreta ese oxígeno como evidencia de una mezcla pobre, aunque el cilindro pueda estar trabajando correctamente o incluso rico.

La ECU reacciona aumentando el tiempo de inyección. El Short-Term Fuel Trim comienza a desplazarse hacia valores positivos y, si la anomalía persiste, el Long-Term Fuel Trim aprende una corrección positiva. El enriquecimiento puede volverse considerable porque la unidad intenta consumir un oxígeno que en realidad ingresó después de la combustión. El motor puede presentar olor a combustible, incremento del consumo, depósitos de carbón, humo oscuro bajo carga y sobretemperatura del catalizador debido a la oxidación de hidrocarburos y monóxido de carbono adicionales.

El patrón de los datos ayuda a diferenciar esta condición de una fuga de vacío en admisión. Una fuga de admisión suele tener mayor influencia relativa al ralentí, mientras su efecto porcentual disminuye al aumentar el caudal del motor. Una fisura de escape puede variar de acuerdo con la pulsación, la temperatura y la carga. Durante desaceleraciones, cuando aparecen ondas de presión negativa y grandes cantidades de oxígeno en el escape, la distorsión puede hacerse especialmente evidente.

Antes de intervenir inyectores, bomba o sensor, debe inspeccionarse la unión del múltiple, la culata, los flexibles, las bridas y las soldaduras anteriores a la sonda. Las marcas de hollín identifican puntos donde los gases salen, pero una fisura aspirante puede no dejar un depósito evidente. El análisis debe combinar inspección en frío, humo de baja presión, escucha durante el arranque y comparación de los Fuel Trims con el régimen y la carga.

Restricción y vacuómetro

Un catalizador fundido crea una resistencia creciente al paso de los gases. El motor debe realizar más trabajo durante la carrera de escape para vencer esa presión, por lo que aumenta el trabajo de bombeo negativo. Parte de los gases residuales permanece en el cilindro y ocupa volumen que debería llenarse con mezcla fresca. La potencia disminuye no porque el escape empuje físicamente los gases hasta el cárter, sino porque la presión aguas arriba de la restricción reduce el diferencial disponible para vaciar los cilindros.

En un motor de gasolina con mariposa, el vacuómetro de admisión permite observar indirectamente esta asfixia. Primero se conecta el instrumento a una fuente de vacío real del múltiple, no a una toma ported situada sobre la mariposa. Con el motor caliente y en ralentí se registra la lectura inicial, que en muchos motores convencionales se encuentra aproximadamente entre 16 y 22 pulgadas de mercurio, aunque la altitud, el cruce de válvulas, el desgaste y la calibración pueden modificarla.

Después se eleva el régimen hasta aproximadamente 2500 o 3000 RPM y se mantiene estable. Al abrir la mariposa, la aguja cae inicialmente porque disminuye la restricción de admisión. En un escape libre, el motor estabiliza su caudal y el vacío se recupera hacia un valor relativamente constante. Con una obstrucción severa, la masa de gases que intenta salir supera la capacidad del paso disponible. La presión antes del bloqueo aumenta ciclo tras ciclo, crece la retención de gases residuales y disminuye la masa de aire fresco aspirada. La aguja comienza entonces a descender progresivamente.

Cuando el catalizador está casi cerrado, el vacío puede aproximarse a cero mientras se sostienen las RPM. No todos los bloqueos producirán exactamente cero pulgadas de mercurio; la magnitud depende del grado de obstrucción, de la apertura de mariposa y del diseño del motor. El dato decisivo es la caída continua del vacío bajo régimen sostenido, no una cifra universal.

La prueba debe confirmarse midiendo presión directamente en el escape, por ejemplo mediante un adaptador en el puerto de la sonda anterior al catalizador. Si la presión crece de manera anormal con las RPM, existe una restricción. Para localizarla se comparan mediciones antes y después del convertidor o se desacoplan temporalmente las secciones correspondientes. También debe considerarse un silenciador colapsado, un resonador dañado o una tubería de doble pared desprendida, ya que el catalizador no es el único componente capaz de bloquear el flujo.

Catálisis de tres vías

La expresión catalizador de tres vías describe tres funciones químicas: la oxidación del monóxido de carbono, la oxidación de hidrocarburos sin quemar y la reducción de los óxidos de nitrógeno. No significa que el convertidor posea simplemente tres conductos ni que todo el cuerpo esté construido de rodio. El componente utiliza un sustrato cerámico o metálico con canales de gran superficie, recubierto por un washcoat poroso que contiene materiales de almacenamiento de oxígeno y metales del grupo del platino, principalmente platino, paladio y rodio.

Las reacciones de oxidación convierten el monóxido de carbono en dióxido de carbono y transforman los hidrocarburos en dióxido de carbono y agua. Una forma simplificada de la primera reacción es 2CO + O₂ → 2CO₂. Estas transformaciones requieren oxígeno disponible, razón por la que son favorecidas durante las pequeñas excursiones pobres de la mezcla.

La tercera vía es la reducción de NOx. En las superficies activas de rodio, moléculas como NO pueden adsorberse y disociarse. Los átomos de nitrógeno se recombinan para formar principalmente N₂, mientras el oxígeno liberado permanece temporalmente sobre la superficie o participa en la oxidación de CO, hidrógeno e hidrocarburos. Una representación global simplificada puede escribirse como 2NO + 2CO → N₂ + 2CO₂.

Por ello, afirmar que el rodio simplemente “le quita el oxígeno al NOx y expulsa nitrógeno puro” comunica la dirección general, pero omite la complejidad superficial. Existe adsorción, ruptura de enlaces, transferencia de oxígeno, almacenamiento en óxidos de cerio y competencia entre especies químicas. Además de N₂ pueden producirse cantidades menores de N₂O o NH₃ según la temperatura, el envejecimiento y la composición del gas.

El catalizador necesita trabajar muy cerca de lambda uno porque la reducción de NOx requiere una atmósfera con capacidad reductora, mientras la oxidación de CO y HC necesita oxígeno. La ECU alterna mínimamente a ambos lados de la estequiometría, y el material de almacenamiento amortigua esas variaciones. Una mezcla permanentemente pobre reduce mal los NOx; una mezcla permanentemente rica agota el oxígeno disponible para oxidar CO y HC.

Energía del turbo

La wastegate no debe confundirse con una blow-off valve. La blow-off actúa sobre aire comprimido en la admisión cuando se cierra la mariposa, mientras la wastegate se encuentra en el lado caliente y controla energía de los gases de escape.

Cuando la wastegate permanece cerrada, una proporción mayor del escape atraviesa la turbina. La caída de entalpía a través de esta produce trabajo mecánico, acelera el eje y permite que el compresor eleve la presión de admisión. Cuando se alcanza el nivel de sobrealimentación solicitado, el actuador abre la válvula y crea un bypass alrededor de la rueda de turbina. Los gases desviados continúan hacia el escape sin entregar toda su energía al rotor.

No se está purgando aire fresco ni descargando directamente la presión del múltiple de admisión. Se está limitando la potencia aplicada a la turbina. Una wastegate interna deriva el flujo dentro de la carcasa; una externa utiliza una válvula instalada en el múltiple o header y puede reincorporar los gases aguas abajo. En competición también puede descargarlos a la atmósfera, aunque esto genera ruido extremo, exposición a gases calientes y posibles restricciones legales.

Una wastegate trabada cerrada, una manguera de referencia desconectada o un solenoide de control que no libera presión puede producir overboost, detonación, exceso de temperatura y sobrevelocidad del conjunto. Si permanece abierta, la turbina recibe poca energía y aparece underboost. Por ello, el diagnóstico debe relacionar presión solicitada, presión real, mando del solenoide, desplazamiento del actuador y contrapresión de escape.

Monitor del catalizador

El catalizador almacena y libera oxígeno, por lo que actúa como un amortiguador químico entre la sonda anterior y la posterior. En un sistema de banda estrecha, el Sensor 1 puede conmutar repetidamente entre rico y pobre. Si el núcleo conserva una buena capacidad de almacenamiento, el Sensor 2 debe mostrar una señal más lenta y amortiguada.

Cuando la gráfica posterior reproduce casi exactamente la frecuencia, fase y amplitud de la señal anterior, el gas atraviesa el convertidor sin un amortiguamiento químico significativo. Esto constituye una evidencia fuerte de baja capacidad de almacenamiento de oxígeno y, por tanto, de eficiencia catalítica insuficiente.

No obstante, un técnico Master no condena inmediatamente el núcleo basándose en una captura aislada. Primero verifica que el catalizador esté caliente, que el monitor se encuentre habilitado y que no existan fugas antes o entre los sensores. También descarta fallas de encendido, desequilibrios entre cilindros, consumo de aceite, contaminación con refrigerante y control de mezcla fuera de rango. Un sensor posterior envejecido o una frecuencia de muestreo baja del escáner también pueden distorsionar la interpretación.

Una prueba de capacidad de almacenamiento puede forzar brevemente una condición rica para agotar el oxígeno retenido y luego provocar una transición pobre. El Sensor 1 debe reaccionar primero, mientras el Sensor 2 responde después de que el catalizador consume o libera sus reservas. Cuanto menor sea el retraso, menor será la capacidad efectiva. El osciloscopio ofrece una resolución superior, pero un escáner gráfico puede ser suficiente cuando su frecuencia de actualización es conocida y se interpretan los datos dentro de las condiciones correctas.

La frase “Sensor 2 copiando al Sensor 1 equivale a catalizador a la basura” es útil como alerta, pero no como sentencia sin contexto. La condena técnicamente defendible se produce cuando la similitud persiste con el sistema caliente, sin fugas, con sensores verificados y con la combustión controlada.

Pulsos y scavenging

Los headers de competición no obtienen su ventaja simplemente por reducir contrapresión. Su diseño aprovecha la diferencia entre el movimiento de la masa gaseosa y la propagación de las ondas de presión. Cuando la válvula de escape abre, se libera un pulso de alta presión que avanza por el tubo primario. Al alcanzar una expansión de área, como el colector, parte de la onda se refleja con signo invertido y regresa como una onda de depresión.

Si la longitud del primario, el diámetro, la temperatura del gas y el régimen del motor están correctamente relacionados, esa onda negativa llega a la válvula durante la fase final del escape o el traslape. La presión reducida en el puerto favorece la salida de gases residuales y puede iniciar el movimiento de la carga fresca. Este fenómeno constituye el scavenging por sintonización de ondas.

Los tubos de igual longitud no crean vacío de forma continua. Buscan que los pulsos de cilindros distintos lleguen al colector con una separación ordenada según el encendido, evitando interferencias desfavorables y aprovechando la energía de cada evento. La velocidad de propagación de la onda está relacionada con la velocidad local del sonido, que aumenta con la temperatura, mientras la masa gaseosa se desplaza a otra velocidad.

La expresión “zonas supersónicas de vacío” debe emplearse con cautela. Puede existir flujo local muy rápido cerca de la válvula durante el blowdown, pero el efecto de barrido no exige un vacío supersónico. Lo determinante es la temporización de ondas de expansión y compresión. Un tubo excesivamente grande reduce velocidad e inercia; uno demasiado pequeño aumenta pérdidas por fricción y contrapresión. Un diseño eficaz en altas RPM puede perjudicar el par a bajo régimen.

En motores turboalimentados, la turbina representa una discontinuidad y una restricción que alteran intensamente las reflexiones. El objetivo del múltiple cambia hacia la conservación de energía de pulsos, el control térmico y la alimentación uniforme de la turbina, especialmente en sistemas twin-scroll.

Regeneración del DPF

El filtro de partículas diésel retiene hollín en sus paredes porosas. A medida que aumenta la carga, crece la presión diferencial y la ECU estima la masa acumulada mediante sensores, modelos de producción de partículas, distancia recorrida y condiciones de operación. Si la temperatura normal no permite oxidar el hollín, se ordena una regeneración activa.

Una estrategia común utiliza post-inyecciones tardías. Parte del combustible se introduce tan tarde que no participa plenamente en la producción de trabajo dentro del cilindro. Una fracción llega al escape como hidrocarburos y se oxida en el catalizador de oxidación diésel. Esta reacción es fuertemente exotérmica y eleva la temperatura del flujo antes del DPF.

Describir al DOC como un “lanzallamas” comunica la agresividad térmica, pero no significa necesariamente que deba existir una llama abierta. La combustión catalítica puede liberar gran cantidad de calor sin una llama visible. El objetivo suele ser llevar el filtro a una región aproximada de 550 a 650 °C, dependiendo del diseño y de la composición del hollín, para acelerar su oxidación con oxígeno.

El término pirólisis tampoco es el más exacto para el proceso principal. La pirólisis implica descomposición térmica con ausencia o escasez de oxígeno, mientras la regeneración del DPF consiste fundamentalmente en oxidación del carbono hacia CO₂ y, transitoriamente, CO. En sistemas catalizados también interviene NO₂ a temperaturas inferiores.

La ECU no inicia la regeneración sin evaluar temperatura de refrigerante, velocidad, carga, nivel de combustible, presión diferencial y estado de los sensores térmicos. Una regeneración interrumpida repetidamente incrementa la saturación. Una post-inyección excesiva puede diluir el aceite al lavar las paredes del cilindro, elevar el nivel del lubricante y dañar cojinetes. Una carga extrema de hollín puede producir una reacción descontrolada, fisurar el monolito o fundir sectores del filtro.

El diagnóstico debe diferenciar hollín combustible de ceniza inorgánica. La regeneración elimina carbono, pero no las cenizas procedentes de aditivos del aceite, desgaste y contaminantes. Un filtro con baja carga de hollín calculada pero alta presión diferencial puede estar lleno de ceniza, deformado o tener conductos dañados.

Contrapresión y EGR

El flujo EGR no aparece porque la válvula “succione” gases por sí misma. Para que exista transferencia de masa debe haber un diferencial de presión entre el punto de extracción del escape y el punto de entrada en admisión. En un circuito EGR de alta presión, la presión del múltiple de escape debe superar la del múltiple de admisión. La ECU puede generar ese diferencial mediante las álabes de una turbina de geometría variable, una mariposa de admisión o estrategias coordinadas de sobrealimentación.

Por esta razón, instalar un straight pipe puede alterar el comportamiento del EGR en ciertas arquitecturas, pero es incorrecto afirmar que la eliminación del catalizador siempre destruye la contrapresión necesaria y genera obligatoriamente un código de bajo flujo. En muchos motores, el catalizador está aguas abajo de la turbina y el diferencial del EGR de alta presión depende principalmente de la presión preturbina, la geometría de la turbina y la presión de admisión. La reducción de presión posterior puede modificar el funcionamiento del turbo, pero no equivale automáticamente a eliminar la capacidad de recircular gases.

La relación puede ser más directa en sistemas que utilizan contrapresión de escape como parte del control, en configuraciones EGR de baja presión o en vehículos antiguos con transductores sensibles a la presión del sistema. Una modificación radical también puede cambiar el caudal del turbo, la masa de aire medida y las condiciones esperadas por el monitor. En esos casos la ECU abre la EGR, pero no detecta la reducción de MAF, el cambio de MAP o la presión diferencial calibrada, y registra un código como P0401, flujo EGR insuficiente.

El diagnóstico debe evitar atribuir el código únicamente al tubo directo. También deben comprobarse depósitos en los conductos, enfriador obstruido, válvula trabada, sensor diferencial defectuoso, MAF contaminado, mariposa de admisión, control VGT y fugas. La termodinámica explica la posibilidad; la arquitectura específica determina si esa posibilidad es relevante.

Resonancia acústica

Un silenciador absorbente y un resonador no cumplen exactamente la misma función. Un muffler absorbente suele emplear un tubo perforado rodeado por fibras resistentes a la temperatura. La energía acústica atraviesa las perforaciones, produce fricción y movimiento dentro del material poroso y se transforma parcialmente en calor. Este mecanismo es relativamente eficaz sobre una banda amplia de frecuencias, aunque el empaque puede degradarse y el diseño puede generar cierta resistencia al flujo.

El resonador es principalmente un dispositivo reactivo. Puede adoptar la forma de una cavidad Helmholtz, una cámara lateral o un tubo de cuarto de onda. No intenta absorber indiscriminadamente todo el sonido, sino actuar sobre frecuencias determinadas, como el zumbido constante o drone que aparece a ciertas RPM.

En un resonador Helmholtz, el gas contenido en el cuello se comporta como una masa oscilante y el gas de la cavidad como un resorte. Su frecuencia idealizada puede aproximarse mediante f = c/(2π) · √[A/(V·Lₑ)], donde c es la velocidad del sonido, A el área del cuello, V el volumen de la cavidad y Lₑ la longitud efectiva del cuello. En un resonador de cuarto de onda, una aproximación básica es f = c/(4L).

Cuando la onda problemática alcanza la derivación, excita la cavidad o recorre el tubo lateral. La onda reflejada retorna a la unión con una fase próxima a 180 grados respecto de la perturbación original. La superposición produce interferencia destructiva, reduciendo la amplitud de esa frecuencia en la tubería principal.

El proceso no elimina energía por magia. Parte se refleja, parte se disipa por pérdidas viscosas y térmicas, y parte puede desplazarse hacia otras frecuencias. Tampoco todo resonador carece de restricción, pero una cámara lateral correctamente diseñada puede atenuar un tono sin obligar al caudal principal a atravesar laberintos cerrados.

La temperatura es esencial porque modifica la velocidad del sonido y, por tanto, la frecuencia de sintonía. Un resonador diseñado con aire frío puede comportarse de otra forma cuando el escape alcanza varios cientos de grados. Por eso, después de instalar headers, eliminar un silenciador o cambiar el diámetro de la tubería, puede aparecer drone incluso si el motor produce menos contrapresión. La geometría acústica completa ha cambiado.

El diagnóstico avanzado del escape exige leer simultáneamente presión, temperatura, composición química y propagación de ondas. Una sonda puede informar oxígeno que ingresó por una fisura; una restricción puede manifestarse como pérdida de vacío en admisión; un catalizador puede fallar químicamente sin estar obstruido; una wastegate puede alterar la presión antes del motor sin descargar una sola molécula de aire comprimido; y una modificación aparentemente libre puede desestabilizar EGR, turbo y acústica. La reparación correcta surge cuando los datos eléctricos se subordinan a las leyes físicas que gobiernan el flujo real.
