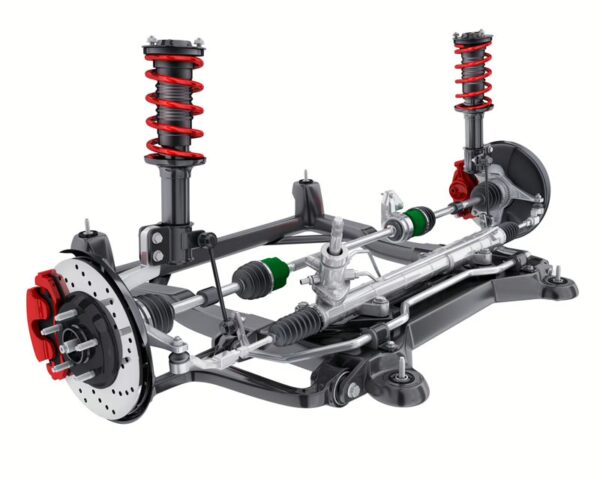

Sistema de suspensión

El sistema de suspensión es el conjunto que conecta las ruedas con la estructura del vehículo y permite que ambas partes se muevan entre sí de manera controlada. Su trabajo consiste en absorber las irregularidades del camino, sostener el peso, conservar la estabilidad de la carrocería y mantener los neumáticos apoyados sobre la superficie durante la aceleración, el frenado y los cambios de dirección.

Cuando una rueda pasa sobre un bache, no basta con impedir que el golpe llegue al habitáculo. La rueda debe subir para superar el obstáculo y regresar rápidamente al camino sin continuar rebotando. Al mismo tiempo, la carrocería debe conservar una posición razonablemente estable. Para lograrlo, la suspensión utiliza elementos elásticos que permiten el movimiento y componentes de amortiguación que controlan su velocidad.

Puede imaginarse el vehículo como una mesa transportada por cuatro personas. Si una de ellas sube sobre un escalón, necesita elevar temporalmente su esquina sin lanzar toda la mesa hacia arriba. Los demás apoyos deben adaptarse y mantener la plataforma estable. En un automóvil, cada rueda responde a las irregularidades, mientras la suspensión administra cómo se mueve la carrocería completa.

La suspensión no trabaja únicamente para brindar comodidad. También influye directamente en la dirección, el frenado, la tracción y la estabilidad. Un neumático que pierde contacto con el camino no puede transmitir correctamente las fuerzas del motor, de los frenos ni del giro del volante. Por eso, los componentes de suspensión se consideran elementos de seguridad y deben evaluarse como un conjunto, no como piezas aisladas.

Función

La suspensión cumple varias funciones simultáneas. Debe sostener el peso del vehículo, permitir el movimiento vertical de las ruedas, controlar las oscilaciones y conservar una geometría adecuada durante los distintos desplazamientos.

El peso de la carrocería comprime los elementos elásticos hasta alcanzar una altura de trabajo. Cuando aparece una irregularidad, el resorte se comprime o extiende y permite que la rueda cambie de posición sin transmitir todo el impacto a la estructura.

Después del movimiento, el amortiguador reduce las oscilaciones. Sin él, el resorte liberaría la energía acumulada y la carrocería continuaría subiendo y bajando.

Los brazos y articulaciones guían la trayectoria de la rueda. No permiten que se mueva libremente en cualquier dirección, sino dentro de un recorrido previsto por el diseño.

La suspensión también administra la transferencia de carga. Durante el frenado, aumenta la carga sobre el eje delantero. Durante la aceleración, se desplaza hacia atrás. En una curva, pasa hacia las ruedas exteriores. Estos cambios no pueden eliminarse por completo, pero sí controlarse.

Estructura

La suspensión une el conjunto de rueda con el chasis, el bastidor, el subchasis o la carrocería autoportante. Los puntos de montaje reciben fuerzas verticales, longitudinales y laterales.

En una carrocería autoportante, los soportes de suspensión forman parte de la propia estructura. Una deformación en esas zonas puede cambiar la geometría aunque los brazos y las rótulas sean nuevos.

El subchasis es una estructura auxiliar que sostiene brazos, caja de dirección, motor o transmisión. Se fija a la carrocería mediante pernos y, en algunos diseños, bujes aislantes.

Si el subchasis se desplaza, puede cambiar la posición relativa de las ruedas. La alineación puede quedar diferente entre ambos lados y el volante puede perder su centro.

Las fijaciones deben mantener el sistema correctamente ubicado. Un perno flojo, un soporte agrietado o una zona oxidada puede provocar golpes, cambios de trayectoria y desgaste irregular.

Masa

La masa suspendida corresponde a la parte del vehículo sostenida por los resortes. Incluye la carrocería, el motor, los ocupantes, la carga y gran parte de la transmisión.

La masa no suspendida incluye las ruedas, neumáticos, cubos, discos, pinzas y parte de los brazos y semiejes. Estos componentes se mueven con mayor relación respecto de las irregularidades del camino.

La suspensión debe controlar ambas masas. La carrocería necesita mantenerse estable, pero la rueda debe reaccionar rápidamente para seguir el perfil del terreno.

Una masa no suspendida elevada posee mayor inercia. Cuando la rueda golpea una irregularidad, resulta más difícil detenerla y devolverla al pavimento. Por ello, el peso de llantas, neumáticos y frenos influye en el funcionamiento.

Reducir masa no suspendida puede mejorar la capacidad de seguimiento del camino, pero los componentes deben conservar suficiente resistencia para soportar impactos y cargas.

Resortes

Los resortes sostienen el peso y almacenan energía cuando la suspensión se comprime. Su rigidez determina cuánta fuerza se necesita para modificar su longitud.

Un resorte blando permite más movimiento ante una misma carga. Puede mejorar la comodidad sobre pequeñas irregularidades, pero también aumentar el balanceo y el recorrido.

Uno más rígido limita el movimiento, aunque puede transmitir mayores esfuerzos a la carrocería y dificultar que la rueda siga superficies irregulares.

El resorte no controla por sí solo la oscilación. Después de comprimirse, intenta recuperar su forma y puede superar la posición inicial. Por eso necesita trabajar junto con el amortiguador.

La selección debe corresponder al peso, la geometría, el recorrido y la función del vehículo. Instalar un resorte solo porque encaja físicamente puede modificar altura, alineación y capacidad de carga.

Helicoidales

El resorte helicoidal está formado por una barra de acero enrollada en espiral. Se comprime axialmente cuando aumenta la carga.

Es frecuente en automóviles porque ocupa poco espacio y puede combinarse con diferentes diseños de suspensión. Puede instalarse alrededor de una columna o separado del amortiguador.

El diámetro del alambre, el diámetro de la espira, la cantidad de vueltas activas y el material influyen en su rigidez.

Algunos resortes utilizan espiras con separación variable. Durante los primeros movimientos trabajan de manera relativamente suave, pero al aumentar la compresión entran en acción otras zonas y la rigidez crece.

Los extremos deben quedar apoyados en asientos específicos. Una instalación fuera de posición puede producir ruidos, altura incorrecta y cargas laterales.

Un resorte roto suele fallar cerca de sus extremos, donde puede acumularse corrosión y suciedad. La fractura cambia la altura y puede permitir que una parte roce el neumático.

Ballestas

La ballesta está formada por una o varias hojas metálicas alargadas y curvadas. Es común en camionetas, vehículos comerciales y aplicaciones de carga.

Además de funcionar como resorte, puede ayudar a localizar el eje y transmitir fuerzas de aceleración y frenado hacia la estructura.

Las hojas se flexionan al recibir carga. En una ballesta de varias láminas, existe también fricción entre ellas, lo que aporta una pequeña cantidad de amortiguación.

El centro suele fijarse al eje, mientras los extremos se conectan al bastidor mediante pernos, bujes y un gemelo que permite el cambio de longitud durante la flexión.

Una hoja rota reduce la capacidad de carga y puede desplazar el eje. Los bujes desgastados producen golpes y cambios de alineación.

La corrosión entre hojas, las abrazaderas dañadas y una carga superior a la prevista aceleran el deterioro.

Torsión

La barra de torsión funciona como resorte mediante la deformación por giro. Uno de sus extremos se fija a la estructura y el otro se conecta a un brazo de suspensión.

Cuando la rueda se mueve, el brazo retuerce la barra. El metal se opone a esa torsión y almacena energía.

Este diseño permite ubicar el elemento elástico longitudinal o transversalmente, dejando espacio libre alrededor de la rueda.

En algunos vehículos puede ajustarse la precarga para modificar la altura. Sin embargo, elevar o bajar mediante este ajuste también cambia el recorrido disponible y la geometría.

Una barra debilitada o mal ajustada provoca diferencias de altura. Sus soportes y estrías deben revisarse en busca de desgaste o corrosión.

Neumática

La suspensión neumática utiliza aire comprimido dentro de una bolsa flexible para sostener el vehículo.

El aire se comporta como un resorte. Al comprimirse, aumenta su presión y se opone al movimiento. La rigidez cambia según el volumen, la presión y el diseño de la cámara.

Un compresor, válvulas, depósito y sensores de altura permiten ajustar la posición de la carrocería. El sistema puede compensar la carga, reducir la altura a velocidad elevada o elevarla para superar obstáculos.

La bolsa neumática sostiene el peso, pero todavía necesita un amortiguador para controlar las oscilaciones.

Una fuga puede hacer que una esquina descienda después de permanecer estacionada. El compresor comienza a funcionar con mayor frecuencia y puede dañarse por exceso de trabajo.

Antes de desmontar componentes se debe descargar la presión mediante el procedimiento correspondiente. El aire almacenado representa una fuente de energía que no debe liberarse sin control.

Hidroneumática

Algunos vehículos combinan líquido hidráulico y gas presurizado. El gas funciona como elemento elástico y el líquido transmite fuerza y permite controlar la altura.

Una membrana separa ambos medios. Cuando aumenta la carga, el líquido comprime el gas y produce la respuesta elástica.

Este diseño puede integrar nivelación, amortiguación y control de altura. Sin embargo, requiere bombas, acumuladores, válvulas y procedimientos de servicio específicos.

Una pérdida de presión de gas endurece el funcionamiento porque disminuye el volumen capaz de comprimirse. Una fuga hidráulica puede reducir la altura o eliminar el control.

No debe confundirse con un amortiguador convencional presurizado, porque en la suspensión hidroneumática el gas participa directamente en el soporte del peso.

Amortiguadores

Los amortiguadores controlan la velocidad del movimiento producido por los resortes. Utilizan normalmente un pistón que obliga al aceite a atravesar válvulas calibradas.

Cuando la suspensión se comprime, el fluido pasa entre cámaras y genera resistencia. Durante la extensión, otras válvulas controlan el regreso.

Esta resistencia transforma la energía de la oscilación en calor, que luego se disipa por la carcasa.

Un amortiguador no debe impedir el movimiento. Su tarea es permitirlo a una velocidad controlada. Una unidad demasiado suave deja rebotar la carrocería; una demasiado rígida puede hacer que la rueda pierda capacidad para copiar el camino.

El estado de amortiguadores y columnas influye en el contacto de los neumáticos, la dirección y la estabilidad. KYB señala que su función principal es controlar el rebote del resorte y mantener las ruedas apoyadas para que el vehículo pueda detenerse y girar correctamente.

Columnas

La columna de suspensión, conocida también como strut, combina la función de amortiguación con una tarea estructural.

En una suspensión McPherson, la columna conecta la mangueta con la carrocería y ayuda a guiar la rueda. El resorte suele instalarse alrededor de ella.

El soporte superior puede incorporar un rodamiento que permite el giro durante la dirección. El cuerpo inferior se fija a la mangueta o al portamangueta.

Una columna doblada puede cambiar la caída de la rueda. Un soporte desgastado puede producir golpes y alterar el retorno del volante.

Aunque amortiguador y columna controlan oscilaciones, no son equivalentes. Monroe distingue al amortiguador como un componente individual, mientras la columna es una parte estructural de la suspensión y el chasis.

Brazos

Los brazos de control conectan la mangueta con la estructura y guían el movimiento de la rueda.

Pueden tener forma triangular, recta, curva o utilizar varias articulaciones separadas. Cada diseño busca controlar la posición durante compresión, extensión, frenado y giro.

Un brazo triangular suele ofrecer dos puntos de unión a la carrocería y uno hacia la mangueta. Esta forma controla fuerzas longitudinales y laterales.

En una suspensión multibrazo, varias piezas independientes dividen las funciones. Un brazo puede controlar principalmente la posición longitudinal y otro el ángulo lateral.

Los brazos deben ser rígidos frente a las cargas previstas. Una deformación por impacto cambia la geometría y puede producir desgaste de neumáticos aunque la alineación parezca ajustable.

Bujes

Los bujes se instalan entre brazos y estructura para permitir movimiento y aislar vibraciones.

Generalmente utilizan caucho unido a casquillos metálicos. El caucho se deforma cuando el brazo cambia de posición y filtra parte de los golpes.

Un buje no funciona como una rótula libre. Muchos diseños trabajan por torsión del caucho. Por eso deben apretarse en la posición de altura indicada.

Si se aprietan con la suspensión completamente colgando, quedan torsionados cuando el vehículo se apoya. Esto puede provocar rotura prematura y limitar el recorrido.

Un buje agrietado permite que la rueda se desplace más de lo previsto durante frenadas y aceleraciones. El conductor puede sentir golpes, inestabilidad o cambios en la trayectoria.

Los bujes hidráulicos incorporan cámaras con líquido para controlar determinadas vibraciones. Una pérdida visible indica deterioro interno.

Rótulas

Las rótulas conectan brazos y manguetas permitiendo movimiento angular en varias direcciones.

Poseen un perno esférico alojado dentro de una carcasa. La articulación debe moverse suavemente, pero sin holgura apreciable.

Las rótulas soportan cargas importantes. Según el diseño, una puede sostener parte del peso o limitarse a guiar la posición.

El guardapolvo mantiene la grasa y evita la entrada de agua. Si se rompe, la contaminación acelera el desgaste.

Una holgura altera la alineación mientras el vehículo se mueve. La rueda puede cambiar su ángulo durante frenadas y curvas.

Una rótula severamente desgastada puede separarse y provocar la pérdida de control de la rueda. Por ello, su inspección debe seguir el método específico de carga y apoyo indicado para la suspensión.

Mangueta

La mangueta sostiene el cubo, el rodamiento y la rueda. También proporciona puntos de conexión para rótulas, columna, terminal de dirección y freno.

Recibe fuerzas verticales, laterales y de frenado. Debe conservar una geometría precisa para que la rueda mantenga su posición.

Una mangueta deformada puede alterar caída, avance o convergencia. A veces el cambio es pequeño y solo se descubre al comparar mediciones entre lados.

El alojamiento del rodamiento debe conservar sus dimensiones. Una instalación incorrecta o un impacto puede dañarlo.

En una suspensión delantera directriz, la mangueta gira alrededor de un eje definido por las articulaciones o por la rótula y el soporte superior.

Rodamientos

El rodamiento de rueda permite que el cubo gire con baja fricción mientras soporta cargas.

Aunque pertenece al conjunto de rueda, su estado influye directamente en la suspensión y la dirección.

Una holgura permite que la rueda cambie de ángulo y puede producir ruido, vibraciones y señales incorrectas del ABS.

Un rodamiento muy apretado o dañado genera calor. El ruido suele aumentar con la velocidad y puede cambiar cuando la carga se transfiere durante una curva.

La comprobación debe diferenciarlo de neumáticos, juntas homocinéticas y frenos.

En unidades selladas no es posible ajustar ni agregar grasa. Se reemplaza el conjunto cuando supera sus límites.

Estabilizadora

La barra estabilizadora conecta las suspensiones izquierda y derecha de un mismo eje. Su objetivo principal es reducir la diferencia de movimiento entre ambos lados durante una curva.

Cuando ambas ruedas suben o bajan al mismo tiempo, la barra gira sin torsionarse demasiado. Cuando una sube y la otra baja, la barra se retuerce y se opone a esa diferencia.

Esto reduce el balanceo de la carrocería y modifica la distribución de carga lateral.

Una barra muy rígida puede disminuir la inclinación, pero también cambia el comportamiento de adherencia entre ejes. No se trata simplemente de instalar la mayor posible.

La barra se conecta mediante bieletas y se apoya en bujes. Una bieleta desgastada produce golpes sobre irregularidades pequeñas.

Un buje deteriorado permite que la barra se desplace y genere ruido. La falla puede ser molesta, aunque no siempre modifica de forma evidente la altura estática.

Bieletas

Las bieletas unen la barra estabilizadora con el brazo, la columna o la mangueta.

Pueden utilizar rótulas o bujes de caucho. Deben transmitir fuerzas mientras la suspensión y la dirección cambian de posición.

Una holgura pequeña puede producir un golpeteo repetitivo al circular sobre adoquines o irregularidades cortas.

El ruido suele confundirse con amortiguadores o soportes superiores. Para localizarlo se debe descargar o cargar la barra según el diseño, porque la tensión puede ocultar la holgura.

Una bieleta rota desconecta parcialmente la barra y aumenta el balanceo. Si solo falla un lado, también puede golpear contra componentes cercanos.

Topes

Los topes limitan el recorrido de compresión y evitan el contacto metálico cuando la suspensión alcanza su cierre máximo.

Suelen estar fabricados con caucho o espuma de densidad progresiva. Al comprimirse, aumentan gradualmente su resistencia.

No deben trabajar de manera permanente. Si el vehículo circula apoyado sobre ellos por resortes vencidos, sobrecarga o altura incorrecta, la suspensión se vuelve dura y pierde recorrido.

Un tope destruido permite golpes severos que pueden dañar amortiguadores, soportes y carrocería.

También existen limitadores de extensión para evitar que mangueras, juntas o amortiguadores trabajen fuera de su recorrido.

Guardapolvos

Los guardapolvos protegen vástagos, rótulas y articulaciones frente a agua, polvo y piedras.

Un guardapolvo roto no siempre produce una falla inmediata, pero permite que la contaminación alcance superficies lubricadas.

En un amortiguador, las partículas pueden rayar el vástago y dañar el retén. En una rótula, eliminan la grasa y generan corrosión.

La cubierta debe moverse sin quedar torcida ni atrapada. Instalar una nueva sobre una articulación ya desgastada no recupera su ajuste.

Durante cada inspección se debe revisar su estado, porque la protección temprana evita fallas más costosas.

Eje rígido

En una suspensión de eje rígido, ambas ruedas se encuentran conectadas por una estructura común.

Cuando una rueda cambia de posición, el movimiento y las fuerzas pueden influir sobre la otra. El diferencial y los semiejes pueden encontrarse dentro del propio eje.

Este diseño es resistente y permite soportar cargas elevadas. Es común en vehículos comerciales, todoterreno y en ejes traseros de determinadas camionetas.

Su principal desventaja es la elevada masa no suspendida. El conjunto de eje, diferencial y parte de la transmisión se mueve con las ruedas.

El eje necesita brazos, ballestas o barras para controlar su posición longitudinal y lateral.

Panhard

La barra Panhard controla el desplazamiento lateral de un eje rígido. Se conecta desde un extremo de la carrocería hacia el lado opuesto del eje.

Como se mueve describiendo un arco, el eje puede desplazarse ligeramente hacia un lado durante el recorrido vertical.

La longitud y posición de la barra determinan cuánto cambia esa ubicación.

Los bujes desgastados producen movimientos laterales, golpes e inestabilidad.

Después de modificar la altura del vehículo, la barra puede dejar el eje desplazado hacia un lado. Algunos sistemas utilizan una unidad ajustable para recuperar el centrado.

Watt

El mecanismo de Watt también guía lateralmente un eje rígido, pero utiliza dos barras conectadas a un balancín central.

Esta disposición reduce el desplazamiento lateral durante el recorrido y mantiene el eje más centrado respecto de la carrocería.

Posee más articulaciones que una Panhard, por lo que existen más puntos posibles de desgaste.

Debe inspeccionarse el pivote central, los bujes y las fijaciones.

Aunque ofrece una trayectoria lateral más precisa, continúa necesitando otros brazos para controlar fuerzas longitudinales y torque del eje.

Independiente

En una suspensión independiente, el movimiento vertical de una rueda no obliga directamente a la rueda opuesta a realizar el mismo desplazamiento.

Cada lado utiliza sus propios brazos, articulaciones y elementos elásticos, aunque ambos pueden estar conectados mediante la barra estabilizadora.

Esta independencia reduce la masa que se mueve conjuntamente y puede mejorar comodidad, contacto y control de geometría.

El diseño requiere más componentes y puntos de articulación. Esto aumenta las posibilidades de ajuste, pero también la cantidad de piezas que pueden desgastarse.

La suspensión independiente puede utilizar configuraciones McPherson, doble horquilla, multibrazo, brazos tirados y otras variantes.

McPherson

La suspensión McPherson utiliza una columna como guía superior y un brazo inferior para ubicar la rueda.

La columna conecta la mangueta con la carrocería. El brazo inferior controla la parte baja y una rótula permite el giro.

Es compacta, económica y deja espacio para motores transversales, por lo que es muy utilizada en el eje delantero.

La columna forma parte de la geometría. Una deformación en ella, la mangueta o el soporte cambia la posición de la rueda.

El soporte superior necesita girar durante la dirección. Un rodamiento trabado provoca ruidos, dureza y retorno irregular.

La sustitución de la columna puede alterar la caída y normalmente requiere comprobar la alineación.

Horquillas

La suspensión de doble horquilla utiliza un brazo superior y otro inferior, generalmente con forma triangular.

Ambos brazos controlan la trayectoria de la mangueta. Sus longitudes y posiciones permiten diseñar cómo cambia la caída durante el recorrido.

Al comprimirse en una curva, la rueda exterior puede conservar una posición más favorable respecto del pavimento.

Este diseño ofrece gran control geométrico, pero ocupa más espacio y utiliza más articulaciones.

Los bujes y rótulas de ambos brazos deben encontrarse en buen estado. Una pequeña holgura en varios puntos puede sumarse y producir una desviación significativa.

Multibrazo

La suspensión multibrazo utiliza varios brazos independientes para controlar la rueda.

Cada brazo puede influir principalmente en una dirección o ángulo. Esto permite ajustar con precisión el comportamiento durante frenado, aceleración, curvas y compresión.

La geometría puede mantener estabilidad y comodidad, pero el diagnóstico resulta más complejo porque existe una mayor cantidad de bujes y articulaciones.

Un brazo ligeramente deformado puede producir cambios difíciles de identificar visualmente. La comparación de alineación y posición entre lados resulta importante.

ZF describe configuraciones multibrazo que emplean pares de brazos superiores e inferiores, mangueta y estabilizador como elementos coordinados del conjunto.

Torsional

El eje torsional, frecuente en suspensiones traseras, conecta los brazos de ambos lados mediante una viga capaz de deformarse por torsión.

Cada rueda puede moverse parcialmente de forma independiente, pero la viga transmite una parte del movimiento al lado opuesto y también actúa como estabilizador.

Es compacto, ligero y económico. Deja espacio para el maletero y requiere pocos componentes.

Los bujes principales fijan el conjunto a la carrocería. Su desgaste permite movimientos longitudinales o laterales.

Una viga deformada por impacto puede alterar la convergencia y caída traseras. Como muchos diseños no poseen ajustes, puede ser necesario sustituir el conjunto.

Geometría

La geometría determina la posición y orientación de las ruedas respecto del vehículo y del camino.

Los principales ángulos cambian por la ubicación de brazos, rótulas, soportes y manguetas. También pueden variar durante el movimiento de la suspensión.

La alineación estática se realiza con el vehículo en una posición determinada, pero la rueda cambia de ángulo durante frenadas, curvas y carga.

El diseño busca que esos cambios sean controlados y favorezcan estabilidad, adherencia y desgaste uniforme.

Una suspensión desgastada no mantiene la geometría bajo esfuerzo. Aunque el equipo muestre valores correctos con el vehículo detenido, los ángulos pueden cambiar al circular.

Convergencia

La convergencia describe la orientación de las ruedas vista desde arriba.

Si sus partes delanteras apuntan ligeramente hacia dentro, existe convergencia positiva. Si apuntan hacia fuera, existe divergencia.

Este ángulo influye en estabilidad, respuesta y desgaste de neumáticos.

En el eje delantero suele ajustarse modificando la longitud de las barras de dirección. En algunos ejes traseros también existen ajustes mediante excéntricas o brazos.

Un buje deteriorado puede hacer que la convergencia cambie durante frenado o aceleración.

El desgaste tipo serrucho en la banda de rodadura puede relacionarse con un valor incorrecto, aunque también deben revisarse presión y otros ángulos.

Caída

La caída es la inclinación de la rueda vista desde el frente.

Si la parte superior se inclina hacia dentro, se denomina negativa. Si se inclina hacia fuera, positiva.

La caída modifica cómo se distribuye la carga sobre la banda del neumático y cómo trabaja durante una curva.

Un valor excesivo produce desgaste en uno de los bordes. Sin embargo, el desgaste también depende de convergencia, presión y uso.

La caída puede cambiar por resortes vencidos, brazos deformados, rótulas desgastadas, subchasis desplazado o daños estructurales.

En muchos vehículos no existe un ajuste directo. Si el valor está fuera de rango, debe localizarse la pieza deformada o la diferencia de altura.

Avance

El avance describe la inclinación del eje de giro de la dirección visto desde el costado.

Un avance positivo ayuda a que las ruedas regresen hacia el centro y mejora la estabilidad en línea recta.

Puede compararse con las ruedas pequeñas de un carro, cuyo punto de contacto queda detrás del eje de giro y tiende a alinearse con el movimiento.

Una diferencia entre lados puede hacer que el vehículo se desvíe. El ángulo se altera por brazos deformados, bujes desplazados, subchasis o daños en los puntos de montaje.

El avance no suele causar directamente desgaste severo del neumático, pero influye en retorno y esfuerzo de dirección.

Altura

La altura de suspensión afecta todos los ángulos y el recorrido disponible.

Un resorte vencido baja una esquina y modifica la posición de brazos y semiejes. Esto cambia caída, convergencia y comportamiento.

Las mediciones deben realizarse en puntos definidos, con presión de neumáticos correcta y carga especificada.

Elevar o bajar el vehículo sin adaptar la geometría puede dejar brazos trabajando fuera de su posición diseñada.

Una altura excesivamente baja reduce el recorrido de compresión y hace que los topes trabajen con frecuencia. Una elevación extrema puede limitar extensión y aumentar los ángulos de juntas.

Antes de alinear se debe corregir cualquier diferencia de altura importante.

Transferencia

Durante el frenado, la inercia produce una transferencia de carga hacia el eje delantero. La suspensión frontal se comprime y la trasera se extiende.

Durante la aceleración ocurre lo contrario. En una curva, aumenta la carga sobre las ruedas exteriores.

La transferencia no significa que el peso total del vehículo cambie. Cambia la distribución de la fuerza vertical entre los neumáticos.

Los resortes, amortiguadores, barras estabilizadoras, altura del centro de gravedad y distancia entre ejes influyen en la rapidez y magnitud del movimiento.

El amortiguador controla principalmente la velocidad de la transferencia, mientras la rigidez de resortes y barras influye en la distribución y el recorrido.

Balanceo

El balanceo es la inclinación lateral de la carrocería durante una curva.

Una cantidad moderada es normal. El problema aparece cuando resulta excesiva, rápida o continúa después de terminar la maniobra.

Resortes, amortiguadores y barras estabilizadoras participan en su control.

Un amortiguador desgastado permite que la carrocería se mueva con mayor rapidez y oscile. Una barra desconectada aumenta la diferencia de recorrido entre lados.

Reducir todo el balanceo no siempre mejora el contacto. Una suspensión demasiado rígida puede descargar una rueda sobre superficies irregulares.

Cabeceo

El cabeceo es el movimiento longitudinal de la carrocería.

Durante una frenada, el frente desciende y la parte trasera se eleva. Durante la aceleración puede suceder lo contrario.

Los amortiguadores controlan la velocidad de este movimiento. Los resortes y la geometría determinan cuánto se desplaza.

Un cabeceo excesivo afecta la sensación de control y modifica temporalmente la carga sobre los neumáticos.

También puede alterar la altura de los faros y la intervención de sistemas electrónicos.

Resortes débiles, amortiguadores gastados o carga mal distribuida pueden aumentar el fenómeno.

Rebote

El rebote ocurre cuando la rueda o la carrocería continúa oscilando después de una irregularidad.

Un amortiguador en buen estado limita el número y la amplitud de esos movimientos.

La prueba manual de empujar una esquina puede revelar una falla muy avanzada, pero no descarta desgaste moderado.

Los vehículos modernos utilizan resortes, barras y geometrías que pueden ocultar un amortiguador débil en una prueba estática.

La observación durante conducción controlada, el estado de neumáticos y equipos dinámicos aportan evidencia más útil.

Los amortiguadores desgastados permiten un contacto menos estable y pueden comprometer dirección y frenado. Monroe relaciona su deterioro con menor estabilidad, desgaste prematuro y pérdida de control.

Adherencia

La suspensión debe mantener la rueda apoyada para que el neumático produzca fuerzas.

Durante la aceleración, el neumático transmite torque al camino. Durante el frenado, transmite la fuerza que reduce la velocidad. En una curva, genera fuerza lateral.

Si rebota, la carga cambia rápidamente y la capacidad de adherencia se vuelve irregular.

El ABS y el control de estabilidad pueden regular frenos y torque, pero dependen de que el neumático permanezca en contacto.

Bosch integra actualmente suspensión, frenos, dirección y sistema motriz dentro de estrategias coordinadas de gestión del movimiento del vehículo.

La suspensión no crea adherencia sobre hielo ni compensa un neumático desgastado, pero permite aprovechar mejor la disponible.

Dirección

La suspensión guía la posición de las ruedas, mientras la dirección modifica su orientación.

Ambos sistemas comparten manguetas, rótulas, terminales y geometría. Por eso, una falla de suspensión puede sentirse en el volante.

Un buje desgastado permite que la rueda cambie de convergencia durante frenado. Una rótula con holgura produce imprecisión. Un soporte superior trabado endurece el giro.

También puede aparecer dirección inducida por la suspensión. Si la longitud y posición de las barras no coinciden correctamente con el recorrido de los brazos, la convergencia cambia al subir y bajar.

Este fenómeno se conoce como bump steer y puede hacer que el vehículo cambie de trayectoria sobre irregularidades.

Frenado

Los frenos reducen el giro de las ruedas, pero la suspensión determina cómo se distribuye la carga y cómo se mantiene el contacto.

Durante una frenada, las ruedas delanteras reciben mayor carga y pueden generar una fuerza superior. Las traseras quedan más descargadas.

Un amortiguador deficiente permite movimientos rápidos y rebotes que alteran la fuerza disponible en cada rueda.

Una rótula o buje con holgura puede hacer que la rueda cambie de ángulo bajo presión y que el vehículo se desvíe.

Cuando una rueda rebota, el ABS puede intervenir repetidamente porque detecta cambios rápidos de velocidad.

Por ello, un problema de estabilidad al frenar no siempre se origina en el circuito hidráulico.

Tracción

La suspensión ayuda a que las ruedas motrices conserven una carga estable durante la aceleración.

En una superficie irregular, una rueda que salta deja de transmitir torque de manera efectiva. Puede patinar al volver a contactar.

En vehículos de gran potencia puede aparecer wheel hop, una oscilación rápida causada por la interacción entre neumático, bujes, semiejes, motor y suspensión.

Bujes excesivamente blandos permiten movimientos que cargan y descargan el neumático. Un amortiguador débil no controla la oscilación.

El control de tracción reduce torque cuando detecta deslizamiento, pero no corrige un componente mecánico desgastado.

Confort

El confort depende de cuánto movimiento y vibración llegan a los ocupantes.

Los resortes permiten que la rueda supere irregularidades, los amortiguadores evitan oscilaciones y los bujes filtran vibraciones de alta frecuencia.

Los neumáticos también forman parte de esta cadena debido a su elasticidad.

Una suspensión cómoda no es necesariamente muy blanda. Si permite movimientos amplios y prolongados, puede causar mareo e inseguridad.

Una calibración demasiado rígida transmite impactos, mientras una demasiado suave permite balanceo y cabeceo.

El objetivo es aislar las irregularidades sin perder control de la rueda ni de la carrocería.

Activa

Una suspensión activa puede aplicar fuerzas mediante actuadores hidráulicos, eléctricos o electromecánicos.

A diferencia de un sistema pasivo, no depende únicamente de resortes y válvulas fijas. Puede elevar, bajar o mover una esquina de manera controlada.

Los sensores observan aceleraciones, altura, velocidad, dirección y estado del camino. La unidad calcula la respuesta necesaria.

Estos sistemas pueden reducir balanceo y cabeceo o preparar la suspensión antes de una irregularidad.

ZF presenta sistemas activos capaces de anticipar cambios del camino y compensar movimientos bruscos de la carrocería.

La complejidad aumenta porque el diagnóstico debe estudiar componentes mecánicos, hidráulicos, eléctricos y de software.

Adaptativa

La suspensión adaptativa modifica la fuerza de amortiguación sin levantar activamente la carrocería.

Un solenoide cambia el paso de aceite dentro del amortiguador. La unidad puede seleccionar una respuesta suave o firme según las condiciones.

Los sensores de aceleración, velocidad de rueda, posición del volante y freno ayudan a calcular la necesidad.

Algunos sistemas ajustan cada rueda de manera independiente en pocos milisegundos.

Una falla puede dejar la unidad en una calibración fija de protección. El vehículo continúa circulando, pero pierde parte de la adaptación.

La sustitución debe respetar la versión electrónica. Instalar amortiguadores convencionales sin una conversión autorizada puede generar códigos y alterar el control.

Nivelación

Los sistemas autonivelantes mantienen la altura aunque cambie la carga.

Pueden utilizar aire, hidráulica o amortiguadores con mecanismos internos de bombeo.

La altura correcta conserva recorrido, geometría y dirección de los faros.

Un vehículo sobrecargado baja la parte trasera, modifica el avance delantero y reduce el margen antes de tocar topes.

La nivelación no aumenta la capacidad estructural autorizada. Mantener la carrocería horizontal no significa que pueda transportarse más peso del permitido.

KYB ofrece unidades autonivelantes que integran bomba, sensor, regulador y depósito dentro del propio conjunto.

Fallas

Las fallas del sistema pueden manifestarse como ruidos, rebote, desgaste irregular, desviación, cambios de altura o dirección imprecisa.

Un golpeteo puede proceder de una bieleta, buje, rótula, soporte o amortiguador. El lugar donde se escucha no siempre corresponde al origen, porque las vibraciones se transmiten por el subchasis.

Una altura baja orienta hacia resortes, elementos neumáticos o estructura, no automáticamente hacia amortiguadores.

Un desgaste en el borde del neumático puede relacionarse con caída, convergencia, presión o articulaciones.

La pérdida de estabilidad puede deberse a varios componentes con desgaste moderado. Sus movimientos se suman y producen una respuesta mayor que la de cada pieza por separado.

Ruidos

El ruido debe analizarse según el momento y la condición donde aparece.

Un golpe sobre irregularidades pequeñas puede relacionarse con bieletas o bujes de estabilizadora. Un sonido durante giros puede proceder de copelas, rodamientos superiores o resortes.

Un crujido al frenar puede aparecer cuando un buje se desplaza bajo carga. Un golpe al acelerar y desacelerar puede involucrar brazos, subchasis o soportes del tren motriz.

El diagnóstico requiere reproducir el ruido y observar el sistema mientras se aplica una carga segura.

Golpear piezas con herramientas o moverlas sin reproducir su condición de trabajo puede no revelar la holgura.

Desgaste

El desgaste de una articulación aumenta gradualmente. El conductor puede acostumbrarse a una respuesta cada vez menos precisa.

El caucho se agrieta, los guardapolvos se rompen, la grasa se contamina y las superficies metálicas pierden ajuste.

La corrosión acelera la falla en resortes, soportes, pernos y subchasis.

Una pieza puede parecer completa y haber perdido su rigidez. Un buje hidráulico puede vaciarse sin separarse completamente.

Los componentes deben compararse entre lados y con sus especificaciones. La ausencia de una rotura visible no garantiza funcionamiento correcto.

Neumáticos

Los neumáticos muestran parte de lo que ocurre en la suspensión.

El desgaste escalonado puede relacionarse con rebote, desequilibrio, holguras o alineación. El desgaste interior o exterior puede indicar caída o convergencia.

Sin embargo, no debe utilizarse un patrón como diagnóstico único. La presión, el tipo de conducción, la rotación y la estructura del neumático también influyen.

Después de reparar la suspensión, el neumático ya deformado puede continuar produciendo ruido o vibración.

La profundidad y el patrón deben comprobarse en toda la banda y compararse entre ruedas.

Inspección

La inspección comienza con el vehículo apoyado para observar altura, posición y carga natural.

Después se eleva de forma segura utilizando los puntos apropiados. El método de apoyo cambia según el componente que se desea descargar o mantener cargado.

Se revisan resortes, amortiguadores, bujes, rótulas, bieletas, brazos, manguetas, soportes y fijaciones.

Las palancas se utilizan con cuidado y en puntos resistentes. Aplicar fuerza excesiva puede crear movimiento en un buje sano o dañar guardapolvos.

Las rótulas deben comprobarse según el diseño. Algunas necesitan que el brazo permanezca cargado; otras se revisan con la rueda suspendida.

ZF clasifica los componentes de dirección y suspensión como piezas de seguridad que requieren especial cuidado durante diseño, fabricación y montaje.

Medición

Las holguras deben compararse con límites o con el funcionamiento previsto.

La alineación mide ángulos estáticos, pero antes se debe comprobar altura, presión de neumáticos y ausencia de juego.

Una medición fuera de rango no identifica por sí sola el componente. Se comparan ambos lados, posiciones de subchasis y dimensiones estructurales.

Los bancos de suspensión analizan la respuesta dinámica de cada rueda, aunque los resultados dependen de neumáticos, presión y peso.

La medición de altura ayuda a detectar resortes vencidos o nivelación defectuosa.

Las pruebas deben repetirse bajo condiciones equivalentes después de la reparación.

Diagnóstico

El diagnóstico debe relacionar el síntoma con las fuerzas que actúan sobre la suspensión.

Si el vehículo se desvía al frenar, se revisan frenos, neumáticos, convergencia dinámica, bujes y rótulas.

Si rebota, se estudian amortiguadores, resortes, neumáticos y carga. Si golpea, se observan articulaciones y soportes mientras se reproduce el movimiento.

La prueba de conducción se realiza solo cuando el vehículo es seguro. Una rótula con juego severo, un resorte roto contra el neumático o un brazo deformado obliga a inmovilizarlo.

No se debe reemplazar un conjunto completo solo porque el síntoma parece provenir de esa zona. La causa debe demostrarse mediante movimiento, medición o inspección.

Sustitución

Los componentes deben corresponder a la aplicación exacta. Diferencias pequeñas en rigidez, longitud o puntos de fijación alteran la respuesta.

Amortiguadores y resortes suelen reemplazarse por pares en el mismo eje para conservar un comportamiento equilibrado.

Los bujes adheridos se aprietan en la posición de trabajo indicada. Las rótulas y pernos se ajustan con el torque especificado.

No deben reutilizarse elementos de fijación definidos como de un solo uso.

Después de cambiar brazos, columnas, rótulas o subchasis debe comprobarse la alineación.

Los cables ABS, mangueras de freno y semiejes deben quedar libres de tensión y roce.

Seguridad

La suspensión soporta el peso del vehículo y contiene componentes con energía almacenada.

Un resorte comprimido puede liberarse con fuerza suficiente para causar lesiones graves. Las columnas deben desmontarse con un compresor adecuado y correctamente instalado.

Una suspensión neumática debe despresurizarse antes de separar conductos o bolsas.

El vehículo debe apoyarse sobre soportes certificados. El gato sirve para elevar, pero no debe considerarse el único soporte durante el trabajo.

Una rótula a punto de separarse, un brazo agrietado o un soporte estructural corroído representan fallas críticas.

No debe realizarse una prueba en carretera para confirmar un componente capaz de permitir que una rueda pierda su posición.

Verificación

Después de la reparación se comprueba altura, apriete, libertad de movimiento y posición de mangueras y cables.

La suspensión debe recorrer compresión y extensión sin golpes ni interferencias.

La alineación se realiza después de asentar el vehículo y corregir cualquier diferencia de altura.

Durante la prueba se verifica que no existan ruidos, rebote, desviación ni cambios inesperados.

El volante debe regresar correctamente y los neumáticos deben mantener contacto estable.

Los sistemas electrónicos se revisan en busca de códigos y, cuando corresponde, se calibran sensores de altura, dirección o aceleración.

La reparación queda confirmada cuando desaparece el síntoma bajo las mismas condiciones donde se presentaba.

Integración

El sistema de suspensión conecta la estructura con las ruedas y administra todas las fuerzas que pasan entre ellas. Los resortes sostienen el peso, los amortiguadores controlan el movimiento, los brazos guían la trayectoria y las articulaciones permiten el cambio de posición.

La barra estabilizadora relaciona ambos lados, mientras la mangueta sostiene la rueda y conecta dirección y frenos. Los neumáticos transforman finalmente las fuerzas mecánicas en contacto con el camino.

Cada componente depende de los demás. Un amortiguador nuevo no corrige un resorte vencido. Una alineación no elimina una rótula con holgura. Un neumático de buena calidad no conserva adherencia si rebota por falta de control.

La suspensión moderna también se comunica con los sistemas electrónicos de frenado, dirección y propulsión. Las órdenes de estabilidad solo pueden cumplirse cuando la parte mecánica mantiene correctamente la rueda sobre el pavimento.

Comprender este sistema significa observar cómo el vehículo sostiene su peso, permite el recorrido y conserva la geometría. Su objetivo no es eliminar todos los movimientos, sino permitir únicamente aquellos que ayudan a absorber el camino y controlar los que podrían reducir la estabilidad, la adherencia o la seguridad.

Referencias
