Sistema motriz

El sistema motriz es el conjunto encargado de transformar una fuente de energía en movimiento mecánico aprovechable. Su resultado principal es la producción de torque, es decir, una fuerza de giro que puede ser utilizada para impulsar el vehículo, alimentar determinados accesorios y vencer resistencias como el peso, la pendiente, la fricción y la oposición del aire.

En un automóvil con motor de combustión interna, la energía procede del combustible. La combustión genera presión dentro de los cilindros, esa presión empuja los pistones y el mecanismo de bielas y cigüeñal convierte el movimiento alternativo en rotación. En un vehículo eléctrico, la batería entrega energía eléctrica a un inversor y este controla un motor capaz de producir giro directamente. En un sistema híbrido, ambas fuentes pueden colaborar o actuar por separado según la condición de funcionamiento.

El sistema motriz no debe confundirse con toda la transmisión. El primero genera el movimiento, mientras la transmisión lo recibe, adapta y conduce hacia las ruedas. En el taller puede imaginarse una herramienta eléctrica conectada a una caja reductora: el motor de la herramienta produce el giro y la reducción modifica su velocidad y fuerza. En el vehículo ocurre algo semejante, aunque los componentes son más complejos y están sometidos a mayores cargas.

Comprender este sistema exige estudiar no solamente el componente que produce el giro, sino también todo aquello que permite que lo haga correctamente. La admisión suministra aire, el combustible aporta energía, la distribución controla el intercambio de gases, el encendido o la compresión inician la combustión, la lubricación reduce el desgaste y la refrigeración mantiene la temperatura. La unidad de control coordina estas funciones y la transmisión recibe finalmente el torque producido.

Función

La función del sistema motriz consiste en convertir energía almacenada o suministrada en trabajo mecánico rotativo. Para que el vehículo se desplace, ese trabajo debe llegar al tren de transmisión con suficiente fuerza y a una velocidad compatible con las condiciones de conducción.

Durante el arranque desde reposo, el vehículo necesita una fuerza elevada para vencer su inercia. Al circular a velocidad constante sobre un camino plano, la exigencia disminuye y el sistema solo debe compensar las resistencias existentes. Durante una subida, un adelantamiento o el transporte de carga, la demanda vuelve a aumentar.

El sistema motriz debe producir torque de forma controlable. No basta con generar una fuerza elevada; también debe responder al pedal, mantener estabilidad, limitar emisiones, proteger sus componentes y trabajar dentro de rangos seguros de temperatura y velocidad.

En un motor de combustión, el torque no se produce de manera continua. Cada cilindro entrega impulsos separados durante su ciclo. El volante de inercia y la cantidad de cilindros ayudan a suavizar esas variaciones para que el giro del cigüeñal sea más uniforme.

En un motor eléctrico, el torque puede generarse desde velocidades muy bajas y controlarse rápidamente mediante la corriente suministrada. Aunque el principio energético sea diferente, el resultado buscado sigue siendo un giro regulado capaz de impulsar el vehículo.

Energía

La energía no es creada por el sistema motriz. Se transforma desde una forma inicial hasta convertirse en movimiento.

En los motores de gasolina, diésel, gas o etanol, la energía química se encuentra almacenada en el combustible. Al reaccionar con el oxígeno durante la combustión, parte de ella se libera como calor. La presión resultante se utiliza para empujar los pistones.

No toda la energía química llega al cigüeñal. Una parte sale con los gases de escape, otra se transfiere al sistema de refrigeración y otra se pierde por fricción, bombeo y accionamiento de accesorios.

En un vehículo eléctrico, la batería almacena energía electroquímica. Durante la conducción se transforma en electricidad, después en un campo electromagnético dentro del motor y finalmente en giro. También existen pérdidas por resistencia eléctrica, conmutación electrónica, fricción y calentamiento.

El rendimiento del sistema indica qué proporción de la energía disponible se convierte en trabajo útil. Un sistema eficiente necesita menos energía para producir un resultado semejante, aunque la eficiencia real cambia con la carga, la temperatura y la velocidad.

Torque

El torque es la capacidad de producir fuerza de giro. Puede comprenderse utilizando una llave para aflojar un perno. Al aplicar fuerza lejos del centro, se genera un efecto rotativo sobre el tornillo.

En el motor de combustión, la presión actúa sobre la superficie del pistón. La biela transmite esa fuerza hacia la muñequilla del cigüeñal, que se encuentra desplazada respecto de su centro. Esta distancia permite convertir el empuje lineal en torque.

La magnitud del torque cambia durante cada giro. Es reducida cuando la geometría entre pistón, biela y cigüeñal ofrece poca ventaja y aumenta cuando el ángulo permite aprovechar mejor la presión.

El torque final también depende de la cantidad de aire y combustible quemados, la compresión, el momento de la combustión, la cilindrada y las pérdidas internas.

Un motor puede producir mucho torque a bajas revoluciones y sentirse fuerte al iniciar el movimiento. Otro puede necesitar girar más rápido para alcanzar su mejor entrega. Ninguno de estos comportamientos puede juzgarse únicamente por la cilindrada o por el número de cilindros.

La transmisión multiplica o reduce el torque mediante sus relaciones, pero no lo origina. Recibe el giro producido por el sistema motriz y lo adapta a las ruedas.

Potencia

La potencia expresa la rapidez con la que se realiza trabajo. Mientras el torque representa fuerza de giro, la potencia considera cuánto torque puede mantenerse a una determinada velocidad de rotación.

Puede imaginarse a dos personas levantando cargas iguales. Ambas ejercen una fuerza semejante, pero quien realiza más levantamientos durante el mismo tiempo desarrolla mayor potencia.

En un motor, una entrega elevada de torque no garantiza por sí sola una potencia elevada si solo puede mantenerse a pocas revoluciones. Del mismo modo, un torque moderado puede generar una potencia importante cuando se sostiene a una velocidad mayor.

La potencia disponible en el cigüeñal es superior a la que finalmente llega a las ruedas, porque la transmisión, el diferencial, los rodamientos y los neumáticos introducen pérdidas.

La evaluación debe especificar dónde se realizó la medición. Una cifra obtenida en un banco de motor no se compara directamente con otra medida en un dinamómetro de rodillos sin considerar las pérdidas del tren motriz.

Combustión

En un motor de combustión interna, el trabajo comienza al quemar una mezcla de aire y combustible dentro del cilindro. La combustión debe ocurrir de manera rápida, controlada y en el momento adecuado.

En un motor de gasolina, la bujía inicia normalmente la llama. La mezcla comienza a quemarse cerca de sus electrodos y el frente de llama se propaga por la cámara.

En un diésel, el aire se comprime hasta alcanzar una temperatura elevada. Cuando se inyecta el combustible, este comienza a encenderse por las condiciones de presión y temperatura, sin depender de una bujía de encendido convencional.

La combustión no debe producirse demasiado temprano ni demasiado tarde. Si la presión aumenta antes de que el pistón alcance una posición favorable, se opone a su movimiento. Si aparece cuando el pistón ya descendió demasiado, gran parte de la energía no se transforma en trabajo útil.

Una combustión incompleta reduce potencia, aumenta consumo y puede producir emisiones elevadas. La falta de aire, una atomización deficiente, una chispa débil o una compresión insuficiente alteran el proceso.

Cilindros

Los cilindros contienen los pistones y forman las cámaras donde se produce la combustión. Cada uno debe admitir una carga, comprimirla, aprovechar la presión y expulsar los gases.

Los cilindros deben contribuir de manera relativamente uniforme. Si uno produce menos fuerza, el cigüeñal recibe impulsos desiguales y el motor pierde suavidad, torque y eficiencia.

La diferencia puede originarse en compresión baja, caudal incorrecto de un inyector, encendido deficiente, fuga de admisión localizada o actuación desigual de válvulas.

Una prueba de balance permite comparar la contribución. Cuando se desactiva un cilindro sano, la velocidad o estabilidad del motor cambia claramente. Si la desactivación produce poca variación, ese cilindro ya estaba aportando menos.

La comparación no identifica automáticamente la causa. Después deben comprobarse combustible, encendido, compresión, sellado y sincronización.

Pistones

Los pistones reciben la presión de la combustión y se desplazan dentro de los cilindros. Deben soportar temperatura, aceleraciones, cargas mecánicas y cambios continuos de dirección.

La cabeza del pistón forma parte de la cámara de combustión. Su diseño influye en la mezcla, el movimiento del aire y la relación de compresión.

Los anillos montados en sus ranuras ayudan a sellar la presión, controlar el aceite y transferir calor hacia las paredes del cilindro. Si el sellado disminuye, parte de los gases pasa al cárter y se pierde trabajo.

El faldón guía al pistón durante su movimiento. Una holgura excesiva puede producir ruido y desgaste, mientras una holgura insuficiente puede provocar gripado al aumentar la temperatura.

El bulón conecta el pistón con la biela y permite la articulación necesaria durante el giro del cigüeñal.

Un pistón dañado puede reducir compresión, aumentar consumo de aceite, generar ruido y provocar un desequilibrio severo entre cilindros.

Bielas

Las bielas conectan los pistones con el cigüeñal. Transmiten la fuerza de la combustión y soportan esfuerzos de compresión, tracción y flexión.

Durante la combustión reciben una carga elevada hacia abajo. A altas revoluciones también deben detener y acelerar repetidamente el pistón, lo que genera fuerzas importantes incluso sin combustión.

El extremo pequeño se conecta al bulón y el extremo grande rodea la muñequilla del cigüeñal mediante un cojinete.

La película de aceite separa el cojinete de la superficie del cigüeñal. Una pérdida de lubricación puede elevar la temperatura, aumentar la holgura y producir golpeteo.

Una biela deformada modifica la posición del pistón, puede causar desgaste desigual y alterar la compresión. Una rotura suele provocar daños graves en bloque, cilindro y cigüeñal.

Cigüeñal

El cigüeñal convierte el movimiento alternativo de los pistones en rotación. Sus muñequillas se encuentran desplazadas respecto del eje principal y permiten que las bielas generen torque.

Los apoyos principales sostienen el eje dentro del bloque. Los cojinetes deben conservar una película de aceite estable para evitar contacto metálico.

El cigüeñal también transmite movimiento a la distribución, la bomba de aceite, ciertos accesorios y el volante de inercia, según el diseño.

Los contrapesos ayudan a equilibrar las masas y reducir vibraciones. Algunos motores utilizan además ejes de balance para compensar fuerzas que no pueden eliminarse únicamente mediante el cigüeñal.

Una deformación, desgaste de muñones o holgura excesiva reduce la presión de aceite y puede producir vibraciones o ruidos.

El sensor CKP utiliza una rueda o referencia asociada al cigüeñal para informar su posición y velocidad a la ECU.

Volante

El volante de inercia se instala en un extremo del cigüeñal. Su masa almacena energía durante los impulsos de combustión y la devuelve entre ellos, ayudando a suavizar el giro.

Sin esta inercia, la velocidad del cigüeñal variaría de manera más intensa entre cada explosión. El ralentí sería menos estable y el inicio del movimiento resultaría más difícil.

En transmisiones manuales, el volante también ofrece una superficie de fricción para el embrague. En automáticas, el conjunto equivalente se relaciona con la placa flexible y el convertidor de torque.

Algunos vehículos utilizan volantes de doble masa para aislar vibraciones torsionales antes de que lleguen a la transmisión.

Un volante dañado puede producir vibraciones, ruidos, dificultad de embrague o problemas en la señal de posición si incorpora el dentado utilizado por el motor de arranque o el sensor.

Admisión

El sistema de admisión permite que el motor reciba la masa de aire necesaria. Incluye el filtro, conductos, mariposa, múltiple y válvulas de admisión, además de sensores y elementos de sobrealimentación cuando existen.

El filtro retiene partículas que podrían desgastar cilindros, pistones y sensores. Si se restringe demasiado, reduce el flujo disponible bajo carga.

La mariposa controla principalmente la entrada de aire en motores de gasolina. En los sistemas electrónicos, la ECU compara la solicitud del pedal con la posición real.

El múltiple distribuye el aire entre los cilindros. Su geometría influye en el llenado y puede incorporar conductos variables para mejorar la respuesta a diferentes revoluciones.

Una fuga posterior al MAF permite ingresar aire no medido y altera la mezcla. Una restricción limita la masa disponible y reduce el torque.

La admisión no genera directamente energía, pero determina cuánto combustible puede quemarse de manera eficiente.

Combustible

El sistema de combustible almacena, filtra, presuriza y dosifica la energía química utilizada por el motor.

La bomba debe entregar presión y caudal suficientes. La presión permite que el combustible atraviese los inyectores, mientras el caudal determina si puede mantenerse el suministro cuando aumenta la demanda.

Una presión correcta en ralentí no garantiza capacidad bajo carga. La bomba puede alcanzar el valor con poco consumo y caer durante una aceleración.

Los inyectores convierten el combustible en un chorro o pulverización controlada. La ECU determina el momento y la duración de su apertura.

En la inyección indirecta, el combustible se introduce en el múltiple o cerca de la válvula. En la directa, se inyecta dentro del cilindro y se necesitan presiones mucho mayores.

En un diésel common rail, la bomba genera presión en un riel común y la ECU controla individualmente cada inyector.

Una falta de combustible reduce potencia; un exceso aumenta consumo, contamina el aceite y puede dañar el sistema de escape.

Encendido

El sistema de encendido produce la chispa en los motores que la necesitan. La batería y el sistema eléctrico suministran energía, la bobina eleva la tensión y la bujía crea la descarga en la cámara.

La chispa debe producirse en el cilindro correcto, en el momento apropiado y con energía suficiente para atravesar la mezcla comprimida.

Una descarga visible fuera del motor no garantiza funcionamiento bajo carga. Cuando la presión del cilindro aumenta, se necesita mayor tensión para iniciar el salto.

Los sistemas antiguos utilizan distribuidor y una bobina compartida. Otros emplean paquetes de bobinas y los modernos suelen instalar una bobina por cilindro.

La ECU ajusta el avance según revoluciones, carga, temperatura y detonación. Si retrasa excesivamente el encendido, la presión actúa cuando el pistón ya descendió y disminuye el trabajo útil.

Distribución

La distribución controla la apertura y el cierre de las válvulas. El cigüeñal se conecta con uno o más árboles de levas mediante correa, cadena o engranajes.

Las válvulas de admisión permiten entrar la carga. Las de escape permiten evacuar los gases quemados. Sus momentos deben coincidir con la posición de los pistones.

Una distribución desplazada puede permitir que el motor arranque y aun así reducir compresión dinámica, llenado y potencia.

En los motores interferentes, una pérdida completa de sincronización puede provocar contacto entre válvulas y pistones.

Los sistemas VVT modifican la fase de los árboles durante el funcionamiento. Utilizan presión de aceite, solenoides y variadores controlados por la ECU.

Las marcas mecánicas establecen la base. El control variable solo puede trabajar correctamente si esa sincronización inicial, la presión de aceite y los actuadores se encuentran en buen estado.

Escape

El escape conduce los gases quemados fuera del motor y permite el tratamiento de emisiones.

El múltiple recoge el flujo de cada cilindro. El catalizador transforma determinados contaminantes y los silenciadores reducen ruido.

Los gases deben evacuarse con una resistencia controlada. Una contrapresión excesiva obliga al pistón a realizar más trabajo durante la carrera de escape y deja gases residuales dentro del cilindro.

Esos gases ocupan espacio que debería llenarse con aire fresco. Como resultado, disminuye la masa admitida y se reduce la potencia.

Un catalizador colapsado puede permitir funcionamiento normal en ralentí y limitar el motor a mayores revoluciones, cuando el flujo aumenta.

Las fugas antes del sensor de oxígeno también pueden introducir aire exterior y alterar la información utilizada por la ECU.

Lubricación

La lubricación reduce fricción, desgaste y temperatura entre componentes móviles. Sin ella, el sistema motriz no podría funcionar durante un periodo significativo.

La bomba toma aceite del cárter y lo envía a través del filtro y las galerías. Los cojinetes, árboles, pistones y mecanismos reciben el caudal necesario según el diseño.

La presión aparece porque el aceite encuentra resistencia al circular por pasos y holguras. No representa por sí sola el volumen total, pero una caída importante puede indicar pérdida de suministro o espacios internos excesivos.

La viscosidad debe ser compatible con la temperatura y las tolerancias. Un aceite demasiado espeso circula con dificultad en frío; uno demasiado fluido puede no mantener la película en caliente.

El aceite también ayuda a enfriar pistones, limpiar superficies y accionar sistemas hidráulicos como tensores y VVT.

Una advertencia de presión acompañada de ruido interno exige detener el motor y confirmar la condición antes de continuar.

Refrigeración

La refrigeración mantiene el motor dentro de un rango térmico controlado. La combustión y la fricción generan calor, pero una temperatura de funcionamiento adecuada también es necesaria para la eficiencia.

La bomba hace circular refrigerante por el bloque y la culata. El termostato regula su paso hacia el radiador y ayuda a alcanzar rápidamente la temperatura normal.

El radiador transfiere calor al aire. Los ventiladores proporcionan flujo cuando el vehículo está detenido o circula lentamente.

La tapa mantiene presión y eleva el margen antes de la ebullición. Las mangueras y el depósito completan el circuito.

Un motor demasiado frío aumenta consumo y desgaste. Uno excesivamente caliente puede deformar la culata, dañar la junta, degradar el aceite y provocar detonación.

La refrigeración tampoco debe actuar en exceso. La ECU puede controlar termostatos, bombas y ventiladores para adaptar la temperatura a la carga.

Control

La ECU es el centro de coordinación del sistema motriz moderno. Recibe información de sensores, calcula el torque solicitado y ordena a los actuadores.

Los sensores informan posición del pedal, flujo o presión de aire, temperatura, revoluciones, posición del cigüeñal y árboles, contenido de oxígeno y otras variables.

La ECU utiliza estos datos para controlar inyección, encendido, mariposa, presión de sobrealimentación, EGR, VVT y tratamiento de gases.

El conductor ya no controla directamente todos los actuadores. Al presionar el acelerador solicita torque. La ECU decide cómo producirlo dentro de límites de seguridad, emisiones y adherencia.

La transmisión, el ABS y el control de estabilidad pueden solicitar una reducción de torque. Durante un cambio de marcha, por ejemplo, la ECU puede disminuir momentáneamente la fuerza para proteger los embragues.

Un dato incorrecto puede llevar a una decisión equivocada aunque la ECU funcione correctamente. Por eso, los valores electrónicos deben compararse con la condición física real.

Sensores

Los sensores permiten conocer el estado del sistema. El CKP informa velocidad y posición del cigüeñal, mientras el CMP identifica la fase de los árboles.

El MAF mide la masa de aire admitida. El MAP informa la presión del múltiple y permite estimar la carga junto con otras variables.

El ECT mide la temperatura del refrigerante y el IAT la del aire. El sensor de oxígeno analiza el contenido de oxígeno en el escape y permite corregir la mezcla.

El sensor de detonación reconoce vibraciones relacionadas con una combustión anormal. La ECU puede retrasar el encendido para proteger el motor.

Una lectura incorrecta no demuestra automáticamente que el sensor esté dañado. También deben comprobarse alimentación, masa, señal, cableado y relación con la magnitud física.

Los sensores no producen el trabajo del motor, pero determinan cómo se controlan los componentes que sí lo producen.

Actuadores

Los actuadores ejecutan las órdenes de la ECU. Los inyectores dosifican combustible, las bobinas producen alta tensión y la mariposa electrónica regula el aire.

Los solenoides VVT dirigen aceite hacia los variadores. Las válvulas EGR controlan la recirculación y los actuadores del turbo regulan la presión de sobrealimentación.

Un mando eléctrico correcto no demuestra que el resultado físico se haya producido. Un inyector puede recibir pulso y permanecer obstruido. Una válvula puede recibir corriente y quedar trabada.

El diagnóstico debe comparar la orden, la respuesta y el efecto final. Si la ECU solicita una fase y el árbol no la alcanza, deben estudiarse el solenoide, la presión de aceite y el mecanismo.

Atmosférico

Un motor atmosférico llena sus cilindros utilizando principalmente la presión atmosférica y el descenso de los pistones.

La masa de aire disponible depende de la cilindrada, las revoluciones, la geometría de admisión, la sincronización y las condiciones ambientales.

A mayor altitud existe menor densidad de aire, por lo que disminuye la cantidad de oxígeno introducida en cada ciclo. La ECU reduce combustible y el motor entrega menos potencia.

El llenado nunca es perfecto en todas las condiciones. Las restricciones, el tiempo disponible y los gases residuales limitan la cantidad que entra.

Los sistemas de admisión variable y VVT intentan mejorar esta capacidad dentro de diferentes rangos de revoluciones.

Turbo

El turbocompresor utiliza energía de los gases de escape para mover una turbina conectada a un compresor.

El compresor aumenta la presión y densidad del aire admitido. Al ingresar más oxígeno, puede quemarse más combustible y producirse más torque.

El intercooler enfría el aire comprimido, porque una temperatura menor aumenta su densidad y reduce la tendencia a la detonación.

La válvula wastegate o el sistema de geometría variable regula la energía aplicada a la turbina. Otros actuadores controlan la descarga o recirculación de aire.

El diagnóstico debe comparar presión solicitada y real, caudal, estanqueidad, mando del actuador y estado mecánico.

Una fuga en una manguera puede permitir que el turbo produzca presión sin que toda ella llegue al motor. Una restricción en escape o admisión también limita su capacidad.

El aceite lubrica y refrigera sus cojinetes. Una falta de suministro puede dañar rápidamente el eje y permitir ingreso de aceite a la admisión o al escape.

Gasolina

El motor de gasolina utiliza normalmente encendido provocado mediante bujías. Controla su carga principalmente mediante la cantidad de aire admitida.

Puede emplear inyección indirecta o directa. La indirecta introduce combustible antes de la cámara, mientras la directa lo entrega dentro del cilindro.

La relación de compresión debe ser compatible con el combustible y la estrategia de encendido. Una combustión espontánea no controlada produce detonación.

La ECU regula mezcla y avance para equilibrar potencia, consumo, emisiones y protección.

Los motores modernos pueden utilizar turbo, VVT, elevación variable y desactivación de cilindros para ampliar su rango eficiente.

Diésel

El motor diésel comprime aire sin una mezcla preparada previamente. La temperatura alcanzada permite que el combustible se encienda cuando es inyectado.

La potencia se controla principalmente mediante la cantidad de combustible, porque normalmente no utiliza una mariposa de carga como la de un motor de gasolina convencional.

Las presiones de inyección son elevadas para atomizar el combustible y controlar su penetración. El common rail separa la generación de presión del mando individual de los inyectores.

Los calentadores ayudan al arranque en frío, pero no producen la combustión normal de la misma forma que una bujía.

El turbo es frecuente porque mejora el llenado y el torque. También se utilizan EGR, DPF y SCR para controlar emisiones.

Una baja compresión, presión insuficiente de riel o retorno excesivo de inyectores puede dificultar el arranque y reducir el rendimiento.

Eléctrico

El sistema motriz eléctrico transforma energía eléctrica en movimiento mediante campos magnéticos.

La batería de alta tensión almacena energía. El inversor controla la corriente suministrada al motor y modifica su frecuencia y dirección según el torque solicitado.

El rotor gira dentro del estator y entrega torque hacia una reducción y un diferencial. Como el motor puede trabajar en un rango amplio de velocidades, muchos vehículos utilizan una sola relación principal.

Durante la desaceleración puede funcionar como generador. El movimiento de las ruedas hace girar el motor y parte de la energía regresa a la batería mediante frenado regenerativo.

La refrigeración controla batería, inversor y motor. Una temperatura elevada puede obligar al sistema a limitar la potencia.

El diagnóstico requiere procedimientos de alta tensión, equipos de protección y formación específica. Una ausencia de ruido no significa ausencia de energía peligrosa.

Híbrido

El sistema híbrido combina un motor de combustión con uno o más motores eléctricos. Su arquitectura puede ser en serie, paralela o una combinación de ambas.

En un híbrido paralelo, ambos sistemas pueden impulsar las ruedas. En uno en serie, el motor de combustión genera electricidad y el motor eléctrico produce la tracción.

La unidad de control decide cuándo encender el motor térmico, cuándo utilizar energía eléctrica y cómo repartir el torque.

El motor eléctrico puede asistir durante aceleraciones, recuperar energía durante frenadas y permitir que el motor de combustión trabaje en zonas más eficientes.

El diagnóstico debe considerar ambas fuentes y su coordinación. Una pérdida de potencia puede originarse en el motor térmico, la batería, el inversor, el motor eléctrico, la transmisión o una limitación térmica.

Hidrógeno

El hidrógeno puede utilizarse en una pila de combustible o quemarse dentro de un motor adaptado.

En una pila, reacciona electroquímicamente con el oxígeno para producir electricidad que alimenta un motor eléctrico. El sistema motriz final se comporta de forma semejante a otro vehículo eléctrico, aunque la fuente de energía cambia.

En un motor de combustión de hidrógeno, el gas entra a los cilindros y libera energía mediante combustión. Se requieren estrategias específicas de inyección, encendido y control de emisiones.

Ambas tecnologías utilizan componentes de almacenamiento y suministro a alta presión, por lo que exigen procedimientos especializados.

Transmisión

La transmisión recibe el torque del sistema motriz. Su tarea consiste en adaptar velocidad y fuerza antes de enviarlas a las ruedas.

En una caja manual, el conductor selecciona relaciones mediante engranajes y utiliza un embrague para conectar o separar el motor.

En una automática, conjuntos planetarios, embragues y control hidráulico o electrónico seleccionan las relaciones.

Una CVT cambia su relación de manera continua dentro de un rango. Una transmisión de doble embrague utiliza dos subconjuntos para preparar marchas alternas.

En vehículos eléctricos, una reducción fija suele adaptar la alta velocidad del motor a la necesaria en las ruedas.

Aunque la transmisión se estudia como un sistema diferente, trabaja coordinadamente con el motriz. Un cambio de marcha modifica la carga y puede exigir una reducción temporal de torque.

Soportes

Los soportes fijan el motor y, en muchos diseños, la transmisión a la estructura. Deben sostener el peso y controlar el movimiento sin transmitir vibraciones excesivas.

Utilizan caucho, elementos hidráulicos o actuadores controlados. Su flexibilidad permite aislar las pulsaciones normales.

Un soporte roto permite desplazamientos amplios durante aceleración y desaceleración. Puede causar golpes, vibraciones, tensión en mangueras y cambios en la alineación del tren motriz.

Una vibración no siempre indica una falla interna del motor. Puede existir un desequilibrio normal que un soporte deteriorado dejó de aislar.

También ocurre lo contrario: un motor con fallos de combustión puede sobrecargar soportes que todavía están en buen estado.

Pérdidas

Parte de la energía producida se consume dentro del propio sistema. La fricción entre anillos y cilindros, cojinetes y árboles representa una pérdida mecánica.

El motor también utiliza energía para aspirar aire y expulsar gases. Estas son pérdidas de bombeo.

Las bombas de aceite, refrigerante, combustible y vacío necesitan potencia. El alternador aumenta la carga cuando produce más electricidad.

La viscosidad incorrecta, las holguras, la presión excesiva o una restricción pueden elevar estas pérdidas.

La eficiencia mejora cuando el sistema produce el mismo trabajo utilizando menos combustible o electricidad, sin comprometer protección y durabilidad.

Carga

La carga representa la resistencia que el motor debe vencer. En ralentí sin accesorios es reducida. Al acelerar el vehículo, subir una pendiente o accionar el aire acondicionado aumenta.

Bajo carga entra más aire, se necesita más combustible y crecen la presión, la temperatura y el esfuerzo mecánico.

Muchas fallas solo aparecen en esta condición. Una bobina débil puede funcionar en ralentí y fallar bajo presión. Una bomba puede mantener combustible con poca demanda y caer durante una aceleración.

La evaluación debe reproducir la condición donde aparece el síntoma. Una prueba sin resistencia no demuestra que el sistema motriz pueda producir trabajo suficiente.

Rendimiento

El rendimiento se evalúa observando torque, potencia, respuesta, consumo, suavidad y capacidad para mantener el trabajo.

Los cilindros deben contribuir uniformemente. La admisión y el escape deben permitir el flujo necesario. El combustible debe mantener presión y caudal.

La compresión, la sincronización y el encendido deben encontrarse dentro de especificación. La ECU no debe estar limitando torque por detonación, temperatura o protección.

Una lectura MAF baja bajo aceleración puede indicar poco aire, restricción, medición sesgada o llenado deficiente.

Una contrapresión elevada limita la evacuación y reduce la carga nueva.

La ausencia de códigos no demuestra rendimiento normal. Las pérdidas mecánicas y restricciones progresivas pueden permanecer dentro de valores plausibles para la ECU.

Fallas

Las fallas pueden ser mecánicas, eléctricas, electrónicas, térmicas o hidráulicas.

Una baja compresión reduce el trabajo del cilindro. Una señal CKP intermitente puede detener inyección y encendido. Una presión de combustible insuficiente empobrece la mezcla.

El sobrecalentamiento puede provocar correcciones protectoras y daños. La baja presión de aceite aumenta desgaste y altera sistemas VVT.

Una fuga de admisión modifica las correcciones. Un escape obstruido limita el flujo.

El diagnóstico no debe convertir el síntoma en el nombre de una pieza. Una pérdida de potencia no equivale automáticamente a una bomba, un turbo o un sensor.

Diagnóstico

El diagnóstico comienza confirmando el síntoma y sus condiciones. Después se establece si el sistema produce torque de forma equilibrada y si los sistemas auxiliares permiten hacerlo.

Los datos del escáner muestran revoluciones, carga, aire, combustible, avance, temperaturas y correcciones. Deben compararse con especificaciones y mediciones físicas.

La compresión y la prueba de fugas evalúan el estado mecánico. La presión y el caudal comprueban combustible. El vacío y la contrapresión observan respiración y escape.

El osciloscopio permite comparar CKP, CMP, mando de inyectores y bobinas. La caída de voltaje bajo carga revela resistencias que no aparecen en una medición sin consumo.

Las pruebas deben diferenciar hipótesis. Cambiar piezas sin demostrar la causa no constituye diagnóstico.

Seguridad

Un ruido interno fuerte acompañado por presión de aceite baja exige detener el motor. Continuar puede producir una rotura severa.

Un sobrecalentamiento con vapor obliga a esperar el enfriamiento. La tapa no debe abrirse con el circuito presurizado.

Las fugas de combustible deben controlarse antes de accionar el sistema. Las fuentes de ignición y superficies calientes aumentan el riesgo de incendio.

En vehículos eléctricos e híbridos, la alta tensión requiere desactivación, verificación y equipos específicos.

Las partes giratorias, correas y ventiladores pueden activarse de forma inesperada. El técnico debe mantener herramientas, ropa y manos fuera de sus recorridos.

Verificación

Después de reparar, se debe repetir la condición original. Un ralentí correcto no confirma una falla que aparecía bajo carga.

La presión de combustible debe mantenerse durante la demanda. La fase VVT debe seguir la orden con el aceite caliente. La temperatura debe estabilizarse durante tráfico y carga.

Los cilindros deben mostrar un aporte equilibrado. Las correcciones, el avance y el flujo de aire deben regresar a valores razonables.

También deben revisarse daños secundarios. Una baja presión de aceite puede haber marcado cojinetes. Un sobrecalentamiento puede deformar la culata. Una distribución desplazada puede haber dañado válvulas.

La reparación queda confirmada cuando desaparece el síntoma, las mediciones se normalizan y el sistema produce nuevamente el trabajo esperado.

Integración

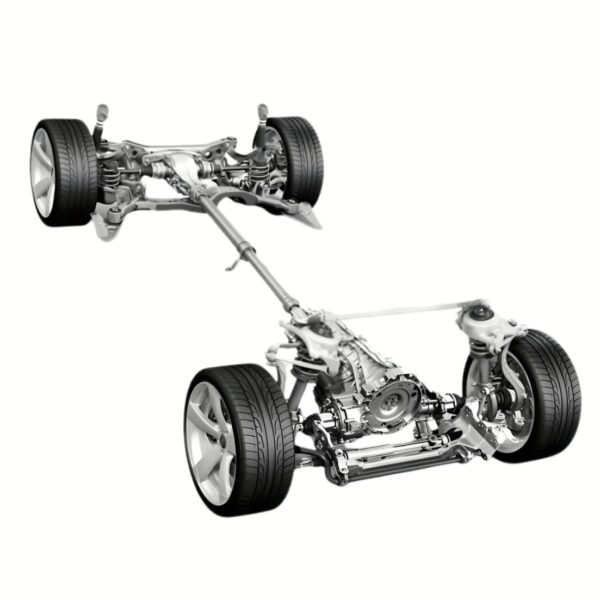

El sistema motriz es una cadena de conversiones. La energía del combustible o la batería se transforma en presión, magnetismo y movimiento. El cigüeñal o rotor genera torque, y la transmisión lo adapta antes de enviarlo a las ruedas.

Pero esa cadena solo funciona si los sistemas relacionados cumplen sus tareas. La admisión entrega aire, el combustible aporta energía, la distribución organiza el intercambio de gases, la lubricación protege las superficies y la refrigeración controla el calor.

La electrónica coordina órdenes y respuestas. Los sensores informan, los actuadores ejecutan y la ECU limita el funcionamiento cuando detecta una condición peligrosa.

Una falla pequeña puede afectar toda la producción de movimiento. Un terminal resistivo puede debilitar una bomba, una fuga puede alterar la mezcla y una baja presión de aceite puede desestabilizar el VVT.

Comprender el sistema motriz significa seguir la energía desde su origen hasta el torque entregado. El diagnóstico correcto no consiste únicamente en comprobar si el motor gira, sino en determinar si puede transformar energía en trabajo de manera eficiente, equilibrada, controlada y segura bajo las condiciones reales de funcionamiento.

Referencias
