Sistema estructural

El sistema estructural es el conjunto que sostiene, posiciona y conecta los principales sistemas de un vehículo. Sobre esta estructura se fijan el motor, la transmisión, la suspensión, la dirección, la carrocería, los asientos y numerosos componentes de seguridad. Su función no consiste en generar movimiento, pero permite que todas las fuerzas producidas durante la conducción se transmitan de manera controlada entre las ruedas y el resto del automóvil.

Puede compararse con el esqueleto de una persona. Los músculos producen movimiento y las articulaciones permiten cambiar de posición, pero necesitan huesos capaces de conservar la forma y soportar las cargas. En el vehículo, el motor genera torque, la suspensión absorbe irregularidades y los frenos reducen la velocidad, pero todos estos conjuntos requieren puntos de apoyo firmes y correctamente ubicados.

La estructura no debe ser completamente rígida en todas sus zonas. Necesita conservar la geometría durante la conducción normal, resistir el peso y soportar las fuerzas de aceleración, frenado y giro. Sin embargo, durante una colisión, determinadas secciones deben deformarse de manera controlada para absorber energía, mientras el habitáculo conserva un espacio de protección alrededor de los ocupantes. Los fabricantes combinan por ello materiales, espesores y formas diferentes dentro de una misma carrocería.

Función

La función principal del sistema estructural es proporcionar una base resistente sobre la cual puedan trabajar los demás sistemas. No basta con sostenerlos estáticamente cuando el vehículo permanece detenido. También debe controlar las cargas que aparecen durante el movimiento.

Cuando el motor entrega torque, sus soportes transmiten una reacción hacia la estructura. Al frenar, las ruedas producen una fuerza contraria al desplazamiento y los brazos de suspensión la conducen hacia el subchasis o la carrocería. Durante una curva, los neumáticos generan fuerzas laterales que intentan desplazar y deformar los puntos de anclaje.

Si la estructura cambiara de forma ante cada una de estas cargas, la dirección perdería precisión, las puertas podrían desalinearse y la geometría de las ruedas variaría. Por esta razón, la rigidez estructural influye en estabilidad, ruido, comodidad y durabilidad.

Al mismo tiempo, el conjunto debe ser lo suficientemente ligero para no aumentar innecesariamente el consumo y la inercia. El diseño busca obtener resistencia mediante formas, refuerzos y materiales adecuados, en lugar de utilizar simplemente piezas cada vez más gruesas.

Chasis

La palabra chasis puede utilizarse de diferentes maneras. En un sentido amplio, se refiere a la base mecánica del vehículo, incluyendo estructura, suspensión, dirección, frenos y, según el contexto, parte del tren motriz.

En el taller también se emplea para describir la estructura inferior que sostiene los conjuntos principales. Por ello, es importante interpretar el término según el tipo de vehículo y el manual técnico consultado.

Un chasis debe mantener las distancias y ángulos previstos entre los puntos de montaje. La ubicación del motor, la caja de dirección, los brazos de suspensión y los ejes no puede variar libremente sin afectar el funcionamiento.

Un impacto puede deformar el chasis aunque exteriormente el vehículo parezca reparable. Una diferencia pequeña en un punto de anclaje puede provocar desgaste de neumáticos, volante descentrado o imposibilidad de ajustar la alineación dentro de especificaciones.

Bastidor

El bastidor es una estructura independiente sobre la cual se instalan la carrocería y los principales conjuntos mecánicos. Se utiliza con frecuencia en camionetas, vehículos comerciales, todoterreno y aplicaciones sometidas a cargas elevadas.

Normalmente está formado por dos largueros longitudinales unidos mediante travesaños. Puede imaginarse como una escalera metálica: los largueros forman los costados y los travesaños mantienen la separación y distribuyen las fuerzas.

La carrocería se fija al bastidor mediante soportes rígidos o aisladores de caucho. Estos elementos reducen la transmisión de vibraciones y permiten pequeños movimientos relativos.

Una ventaja del bastidor separado es su capacidad para soportar cargas, remolque y torsiones propias de caminos irregulares. También permite utilizar distintas carrocerías sobre una base común.

Sin embargo, suele aumentar el peso y la altura del vehículo. Además, la unión entre carrocería y bastidor introduce puntos adicionales que pueden desgastarse, corroerse o aflojarse.

Largueros

Los largueros son elementos estructurales que se extienden principalmente en sentido longitudinal. Reciben cargas provenientes de la suspensión, el motor, la transmisión y los impactos frontales o posteriores.

Su forma puede incluir curvas, cambios de sección, pliegues y refuerzos. Estas características no son decorativas. Determinan cómo se distribuye la tensión y cómo se deforma la estructura bajo una carga intensa.

En un bastidor, los largueros son piezas claramente identificables. En una carrocería autoportante, su función puede estar integrada por varias chapas unidas que forman secciones cerradas.

Una deformación longitudinal afecta la distancia entre ejes y la posición de los conjuntos. Una arruga o pliegue puede indicar que el metal superó su rango elástico y quedó deformado permanentemente.

No se debe enderezar, calentar ni perforar un larguero sin conocer el material y el procedimiento autorizado. Las operaciones permitidas cambian según el tipo de acero, aluminio o componente fundido. Tesla, por ejemplo, especifica que la estructura puede combinar distintos grados de acero, aluminio y magnesio, y que el material determina qué reparación es admisible.

Travesaños

Los travesaños unen sectores laterales y ayudan a conservar el ancho y la geometría del conjunto.

También distribuyen cargas entre ambos lados. Un travesaño puede sostener el motor, la transmisión, la caja de dirección, el radiador o los elementos de suspensión.

Durante una fuerza lateral, limita el desplazamiento relativo entre los largueros. En una colisión, puede dirigir parte de la energía hacia diferentes rutas estructurales.

Algunos travesaños son permanentes y forman parte de la carrocería. Otros son desmontables para facilitar el servicio del motor o de la transmisión.

Un travesaño desmontable debe instalarse en la posición correcta y apretarse siguiendo la secuencia prevista. Si queda desplazado, puede alterar la ubicación de soportes, brazos o componentes del tren motriz.

Autoportante

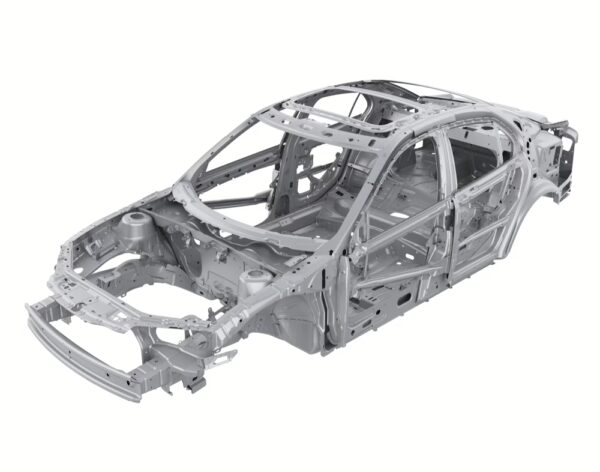

La carrocería autoportante integra la estructura resistente dentro de la propia carrocería. En lugar de colocar una cabina relativamente independiente sobre un bastidor completo, los pisos, pilares, umbrales, largueros y refuerzos trabajan como una unidad.

Este diseño es común en automóviles y muchos vehículos utilitarios porque permite reducir peso y altura. También facilita distribuir cargas alrededor del habitáculo.

Una chapa exterior visible no siempre cumple la misma función que una pieza estructural interior. Algunos paneles cubren y dan forma, mientras otros participan directamente en la resistencia.

La estructura autoportante obtiene rigidez mediante secciones cerradas, pliegues y uniones. Una lámina delgada puede ser muy resistente cuando forma parte de una caja o perfil correctamente diseñado.

Cortar o soldar sin respetar los puntos establecidos puede modificar la ruta de las cargas y la respuesta ante una colisión. Por eso, la reparación de carrocerías modernas requiere información específica del fabricante.

Subchasis

El subchasis es una estructura auxiliar fijada a la carrocería o al bastidor. Puede sostener el motor, la transmisión, los brazos de suspensión, la caja de dirección y la barra estabilizadora.

Su uso permite montar varios componentes como un conjunto y distribuir sus cargas sobre una superficie mayor. También facilita aislar ruido y vibraciones mediante bujes.

En el eje delantero, es común que la caja de cremallera y los brazos inferiores se fijen al mismo subchasis. Si este se desplaza lateralmente después de un impacto o un desmontaje, la dirección y la alineación pueden cambiar.

Un subchasis deformado puede permitir que algunos ángulos se ajusten, pero dejar diferencias entre los lados. Antes de intentar compensar todo mediante la alineación, se deben comparar su posición y sus puntos de referencia.

Los pernos pueden ser de apriete angular o de uso único. También pueden existir pasadores o perforaciones destinadas a centrar la pieza durante el montaje.

Pisos

El piso no es solamente la superficie sobre la que se instalan asientos y alfombras. En una carrocería autoportante forma parte importante del sistema estructural.

Sus túneles, refuerzos y secciones estampadas aumentan la resistencia a la flexión y la torsión. El túnel central puede alojar el escape, un árbol de transmisión o componentes eléctricos, pero también actúa como una viga longitudinal.

Los puntos de fijación de los asientos y cinturones transmiten cargas considerables durante una colisión. Una reparación de piso debe conservar la resistencia alrededor de estas uniones.

La corrosión en el piso puede debilitar soportes y permitir entrada de agua. Un daño localizado cerca de un anclaje posee mayor importancia que una perforación en un panel sin carga equivalente.

En vehículos eléctricos, el piso también puede proteger y sostener la batería de alta tensión. La estructura debe resistir impactos y limitar la deformación hacia el paquete.

Umbrales

Los umbrales se encuentran bajo las puertas y conectan las zonas delantera y trasera de la carrocería.

Suelen estar formados por varias capas. La cubierta exterior visible puede ocultar refuerzos internos de mayor resistencia.

Los umbrales aportan rigidez longitudinal y ayudan a proteger el habitáculo en impactos laterales. También distribuyen fuerzas entre los pilares.

Levantar el vehículo en un punto incorrecto puede aplastar su sección inferior. El daño puede parecer pequeño exteriormente, pero afectar capas internas o tratamientos anticorrosivos.

En vehículos eléctricos, los umbrales pueden reforzarse para proteger la batería instalada en el piso. Tesla describe en determinados modelos umbrales laterales capaces de absorber energía como parte de la estructura protectora.

Pilares

Los pilares sostienen el techo y forman los marcos laterales del habitáculo. Se identifican normalmente con letras desde la parte delantera hacia la trasera.

El pilar A rodea el parabrisas y participa en la resistencia frontal y del techo. El pilar B se encuentra entre las puertas delanteras y traseras en muchos vehículos, mientras los posteriores cierran la zona del habitáculo y el maletero.

Durante un impacto lateral, los pilares, umbrales y refuerzos de las puertas deben limitar la intrusión hacia los ocupantes. La integridad estructural lateral influye directamente en la protección. IIHS ha señalado que las estructuras laterales más fuertes se relacionan con mejores posibilidades de supervivencia en choques reales.

Los pilares pueden fabricarse con aceros de muy alta resistencia. Aplicar calor o realizar cortes fuera de las zonas permitidas puede reducir sus propiedades.

La reparación debe conservar además los puntos de anclaje de cinturones, airbags y revestimientos.

Techo

El techo conecta los pilares y contribuye a la rigidez del habitáculo. Sus travesaños ayudan a resistir cargas y a conservar el espacio interior durante un vuelco.

El panel exterior puede ser relativamente delgado, pero trabaja junto con refuerzos, marcos y adhesivos.

Un parabrisas pegado también puede participar en la rigidez del conjunto. Si se instala con un adhesivo incorrecto o sin respetar el tiempo de curado, la unión puede no desarrollar la resistencia prevista.

Los daños por vuelco requieren revisar no solo la superficie visible, sino también pilares, marcos y uniones.

Mamparos

El mamparo delantero separa el compartimiento del motor del habitáculo. Sirve como barrera estructural, térmica, acústica y de protección.

En él se instalan o atraviesan componentes como columna de dirección, pedalera, servofreno, calefacción y cableados.

Debe resistir las fuerzas transmitidas por la suspensión y el conjunto motriz, dependiendo de la arquitectura.

Durante una colisión frontal, ayuda a limitar el desplazamiento de componentes hacia los ocupantes. Sus uniones con piso, pilares y largueros forman parte de la célula central.

Una deformación puede cambiar la posición de los pedales, la columna o el tablero aunque el daño exterior ya haya sido reparado.

Soportes

Los soportes unen los componentes principales con la estructura. No todos cumplen únicamente una función de fijación rígida.

Los soportes de motor y transmisión suelen incorporar caucho o cámaras hidráulicas. Deben sostener el conjunto y limitar su movimiento, pero también aislar las vibraciones producidas por la combustión.

Los soportes de suspensión, dirección y frenos necesitan conservar posiciones muy precisas. Una pequeña deformación modifica ángulos y recorridos.

El estado del componente depende también de la estructura donde se fija. Instalar un soporte nuevo sobre una base agrietada no resuelve el movimiento.

Las uniones se inspeccionan en busca de grietas, desplazamientos, corrosión y orificios deformados.

Uniones

La estructura puede ensamblarse mediante soldadura por puntos, cordones, adhesivos, remaches, pernos y combinaciones de estos métodos.

La soldadura por puntos une chapas superpuestas mediante calor y presión localizados. La cantidad y separación de los puntos influyen en la resistencia.

Los adhesivos estructurales distribuyen cargas sobre una superficie amplia y pueden colaborar con remaches o soldaduras. También ayudan a sellar uniones y reducir vibraciones.

No debe sustituirse un método por otro sin autorización. Agregar soldadura a una zona diseñada para adhesivo puede introducir calor, deformación y cambios metalúrgicos.

Los pernos de subchasis, cinturones y soportes poseen resistencias y tratamientos específicos. Una pieza de apariencia similar no necesariamente soporta la misma carga.

Materiales

Los vehículos modernos combinan acero convencional, aceros avanzados de alta resistencia, aluminio, magnesio, compuestos y adhesivos.

Cada material ofrece una relación diferente entre peso, rigidez, resistencia y capacidad para deformarse.

El acero de alta resistencia puede utilizarse alrededor del habitáculo. El aluminio reduce peso en paneles, subestructuras o piezas fundidas. Los compuestos permiten crear formas resistentes con baja masa.

No todos pueden repararse de la misma manera. Algunos aceros pierden propiedades al calentarse. Determinados componentes de aluminio fundido no admiten enderezado. Tesla especifica operaciones distintas de reparación según el material de cada parte estructural.

El técnico debe identificar la composición antes de cortar, calentar, soldar o perforar.

Rigidez

La rigidez estructural es la resistencia a cambiar de forma bajo una carga. No debe confundirse con la resistencia máxima antes de romperse.

Una estructura puede ser resistente, pero flexionarse demasiado durante la conducción. Esto modifica la posición de suspensión y dirección.

La rigidez torsional describe cuánto se retuerce la carrocería cuando fuerzas opuestas actúan en sus extremos. Es especialmente importante cuando una rueda sube sobre una irregularidad o durante una curva.

Una estructura rígida permite que los resortes, amortiguadores y barras estabilizadoras produzcan el comportamiento diseñado. Si la carrocería se deforma, parte del movimiento ocurre en lugares no controlados.

La rigidez también reduce ruidos y crujidos, porque las uniones y paneles se desplazan menos entre sí.

Flexibilidad

La rigidez no significa que toda la estructura deba ser inflexible. Algunas zonas necesitan permitir movimientos pequeños y controlados.

Los soportes de motor utilizan elasticidad para aislar vibraciones. Los puntos de unión entre carrocería y bastidor pueden incorporar bujes.

Durante una colisión, determinadas secciones deben plegarse para absorber energía. Una estructura completamente indeformable transmitiría una desaceleración muy intensa a los ocupantes.

El diseño distribuye entonces funciones distintas: rigidez alrededor del habitáculo, absorción en extremos y flexibilidad controlada en montajes.

Cargas

La estructura recibe diferentes tipos de carga. El peso produce esfuerzos verticales, mientras aceleración y frenado generan fuerzas longitudinales.

Las curvas producen cargas laterales. Los caminos irregulares retuercen el conjunto y los baches generan impactos breves de gran intensidad.

El motor y la transmisión aplican reacciones de torque. Un remolque transmite fuerzas hacia sus puntos de anclaje.

Estas cargas no actúan siempre por separado. Durante una curva con frenado, la estructura recibe simultáneamente fuerzas laterales, longitudinales y verticales.

Las formas y refuerzos están diseñados considerando estas combinaciones. Añadir carga o modificar puntos de montaje puede concentrar esfuerzos donde la estructura no fue preparada.

Deformación

Cuando una fuerza se retira y el material regresa a su forma original, la deformación fue principalmente elástica.

Si permanece doblado, superó su rango elástico y sufrió una deformación permanente.

Una estructura accidentada puede presentar pliegues, separaciones de puntos, grietas o cambios dimensionales. Enderezar visualmente el panel no garantiza recuperar la geometría ni la resistencia.

El metal estirado no siempre vuelve a su espesor y propiedades originales. Puede requerirse sustituir la sección siguiendo zonas de corte autorizadas.

Las especificaciones dimensionales permiten comparar puntos de referencia y determinar si el conjunto se encuentra dentro de tolerancia.

Absorción

Las zonas de deformación programada se diseñan para absorber energía mediante pliegues y colapso controlado.

En un impacto frontal, las estructuras delanteras comienzan a deformarse antes de que la carga alcance el habitáculo. Volvo explica que las zonas exteriores absorben una parte importante de la energía y que las secciones más cercanas a los ocupantes se diseñan para deformarse menos.

Esto puede compararse con una caja de cartón que se aplasta progresivamente. El proceso necesita fuerza y consume energía. Si fuera una pieza completamente sólida, la detención sería más brusca.

Los pliegues estampados y cambios de sección ayudan a iniciar la deformación en zonas previstas.

Una reparación incorrecta puede volver demasiado rígida o demasiado débil esa sección. En ambos casos cambia la forma en que administrará una futura colisión.

Habitáculo

El habitáculo funciona como una célula de seguridad destinada a conservar un espacio alrededor de los ocupantes.

Los pilares, umbrales, techo, piso y travesaños forman un anillo resistente. Los cinturones y airbags solo pueden proteger correctamente si sus puntos de anclaje permanecen en posiciones razonables.

La estructura no necesita quedar completamente sin deformación, pero debe limitar la intrusión.

Volvo describe una jaula de seguridad fabricada con acero de alta resistencia y acompañada por zonas de deformación que absorben las fuerzas del impacto.

La evaluación de choque considera precisamente cuánto conserva la estructura el espacio de supervivencia. IIHS distingue la resistencia a impactos, denominada crashworthiness, de las tecnologías destinadas a evitar o reducir colisiones.

Puertas

Las puertas permiten el acceso, pero también forman parte de la protección lateral cuando están cerradas.

Incorporan barras, refuerzos y cierres que ayudan a transferir cargas hacia pilares y umbrales.

Las bisagras y cerraduras deben conservar la puerta unida a la carrocería durante una colisión. Una desalineación puede indicar deformación en pilares o puntos de montaje.

El panel exterior por sí solo no representa toda la resistencia. Los componentes internos son los que administran una parte importante de la carga.

Después de una reparación se comprueba apertura, cierre, separación y funcionamiento de sellos y seguros.

Parachoques

El sistema de parachoques incluye la cubierta visible, una barra de refuerzo, absorbedores y soportes.

La cubierta distribuye impactos menores y proporciona forma exterior. La barra transmite y reparte cargas hacia los extremos estructurales.

Los absorbedores pueden utilizar espuma, materiales deformables o dispositivos metálicos. Su objetivo es reducir daños en impactos de baja intensidad y colaborar con la gestión energética.

Una cubierta reparada puede ocultar una barra doblada o un absorbedor aplastado. Estos componentes deben inspeccionarse después de una colisión.

Los sensores de estacionamiento, radar y cámaras también pueden depender de posiciones precisas en esta zona.

Corrosión

La corrosión transforma el metal y reduce su espesor. Puede comenzar en bordes, uniones, perforaciones y zonas donde se acumula humedad.

El daño superficial no siempre significa pérdida crítica de resistencia, pero una corrosión avanzada alrededor de soportes, largueros, pisos o anclajes sí compromete la estructura.

Las cavidades internas reciben ceras y recubrimientos protectores. Una reparación que elimina esa protección deja el metal expuesto.

La unión de metales diferentes puede producir corrosión galvánica si no existe aislamiento adecuado.

La inspección debe diferenciar una mancha superficial de una sección perforada o laminada. Golpear indiscriminadamente una pieza debilitada puede terminar de romperla.

Fatiga

La fatiga aparece cuando un material recibe cargas repetidas durante mucho tiempo.

Aunque cada esfuerzo individual sea inferior al necesario para doblarlo inmediatamente, miles de ciclos pueden iniciar una grieta.

Las zonas cercanas a soldaduras, soportes y cambios de sección concentran tensión. Vehículos de carga, competición o caminos irregulares están especialmente expuestos.

Una grieta no debe cubrirse únicamente con soldadura sin estudiar por qué apareció. Si la causa fue movimiento, sobrecarga o falta de refuerzo, volverá a formarse.

La reparación necesita restaurar la distribución de carga, no solo cerrar la abertura visible.

Vibraciones

La estructura transmite y también filtra vibraciones. Los fabricantes utilizan bujes, selladores, refuerzos y materiales aislantes para controlar ruido y aspereza.

Un soporte roto permite contacto directo entre componentes y carrocería. Una unión floja puede producir golpes y crujidos.

Una baja rigidez local también genera resonancias. El panel vibra a determinadas velocidades o regímenes del motor.

El diagnóstico requiere distinguir si la vibración se origina en el motor, las ruedas, el árbol de transmisión o una pieza estructural.

Reforzar una zona sin identificar el origen puede trasladar el problema hacia otro punto.

Alineación

La alineación depende de que los puntos de suspensión conserven su posición.

Si un soporte de brazo, una torreta o un subchasis se desplazan, los ángulos cambian aunque las piezas móviles estén en buen estado.

Cuando un valor no puede ajustarse o existe una diferencia importante entre lados, debe investigarse la estructura.

No se deben utilizar terminales y excéntricas para compensar indefinidamente una base deformada. El ajuste podría llevar un ángulo al rango mientras otros recorridos quedan incorrectos.

La medición estructural y la alineación se complementan. Una estudia la base; la otra verifica la orientación final de las ruedas.

Diagnóstico

El diagnóstico estructural comienza con el historial del vehículo, la inspección visual y la comparación entre ambos lados.

Las separaciones de puertas, capó y maletero pueden revelar desplazamientos. También se observan pliegues, pintura agrietada, selladores rotos y soldaduras alteradas.

Los puntos de suspensión, soportes de motor y subchasis se revisan en busca de movimiento o deformación.

Las mediciones se realizan desde referencias definidas por el fabricante. Comparar diagonales ayuda a reconocer desplazamientos, pero no reemplaza un sistema tridimensional cuando se requiere precisión.

Un ruido o una alineación incorrecta no demuestran por sí solos daño estructural. Primero deben descartarse bujes, brazos, rótulas, neumáticos y ajustes.

Medición

Los bancos de reparación permiten sujetar la carrocería y medir puntos en longitud, anchura y altura.

Los sistemas mecánicos utilizan reglas, galgas y referencias. Los electrónicos o láser comparan coordenadas con bases de datos.

Una medida debe tomarse desde un punto sin daño y con el vehículo correctamente posicionado.

La tolerancia no siempre es cero. Los fabricantes establecen rangos y métodos específicos.

Medir solamente la distancia visible entre dos paneles puede ser engañoso. Los paneles exteriores poseen ajustes propios y pueden quedar alineados sobre una estructura desplazada.

Reparación

La reparación debe seguir los procedimientos correspondientes al modelo, material y zona.

Algunas piezas pueden enderezarse en frío dentro de límites. Otras deben sustituirse completas o mediante secciones autorizadas.

El calor puede reducir la resistencia de aceros avanzados y modificar tratamientos. Por esta razón, no se aplica por costumbre.

Las zonas de corte, tipos de soldadura, adhesivos, remaches y protección anticorrosiva deben reproducir el diseño previsto.

Tesla publica manuales de reparación que diferencian operaciones permitidas según el material estructural, lo que demuestra que una misma técnica no es válida para todas las piezas.

Después del trabajo se verifican dimensiones, alineación de paneles, funcionamiento de puertas y calibraciones electrónicas.

Modificaciones

Instalar soportes, enganches, protecciones o accesorios modifica la manera en que las cargas entran a la estructura.

Una perforación puede crear un punto de concentración de tensión o eliminar protección anticorrosiva.

Elevar la suspensión aumenta esfuerzos sobre determinados soportes y cambia los ángulos de transmisión y dirección.

Cortar travesaños para instalar componentes reduce resistencia, aunque el vehículo continúe funcionando aparentemente normal.

Las modificaciones deben utilizar puntos autorizados y respetar capacidad de carga. Un accesorio resistente no garantiza que la zona donde se fija pueda soportarlo.

Eléctricos

En los vehículos eléctricos, la estructura integra la protección de la batería de alta tensión.

El paquete suele instalarse en la parte inferior, donde contribuye a bajar el centro de gravedad, pero queda expuesto a impactos desde el camino y colisiones laterales.

Los umbrales, travesaños y carcasas deben limitar la deformación hacia las celdas. Tesla describe estructuras metálicas, umbrales absorbentes y baterías reforzadas como parte de la protección del vehículo.

Después de un impacto inferior se debe inspeccionar el paquete y sus puntos de montaje, aunque no exista una fuga visible.

No se perfora, corta ni suelda cerca de la batería sin desactivar el sistema y seguir el procedimiento correspondiente.

Seguridad

El sistema estructural afecta directamente la seguridad porque sostiene dirección, frenos, suspensión, cinturones y ocupantes.

Una rótula nueva no puede trabajar correctamente si su punto de montaje está agrietado. Un cinturón pierde efectividad si su anclaje se desprende.

La corrosión severa en un larguero o soporte no debe considerarse únicamente un defecto estético.

Un vehículo que sufrió un impacto importante debe evaluarse antes de volver a circular. Que las ruedas giren y las puertas cierren no demuestra que la estructura conserve sus dimensiones ni su resistencia.

Las reparaciones improvisadas pueden modificar la forma en que el vehículo responde en una colisión futura.

Verificación

Después de una reparación estructural se repiten las mediciones utilizadas para localizar el daño.

Los puntos deben encontrarse dentro de las tolerancias y el subchasis debe quedar centrado. La suspensión se alinea y se comprueba que los valores sean coherentes entre ambos lados.

Las puertas, capó y portón deben abrir y cerrar sin esfuerzo anormal. Los sellos deben apoyar de manera uniforme y no permitir entrada de agua o aire.

También se verifican la dirección, el frenado, los ruidos y la estabilidad durante una prueba segura.

Los radares, cámaras y sensores de impacto pueden requerir calibración si sus soportes o referencias fueron modificados.

La protección anticorrosiva debe restaurarse en cavidades, soldaduras y superficies expuestas.

Integración

El sistema estructural une físicamente todos los conjuntos principales del vehículo. El sistema motriz entrega sus reacciones a los soportes, la transmisión conduce torque, la suspensión transfiere fuerzas desde las ruedas y la dirección utiliza puntos de anclaje para orientar la trayectoria.

Los frenos desaceleran el vehículo, pero la fuerza termina llegando a la carrocería por brazos, manguetas y subchasis. Los asientos y cinturones también dependen del piso y los pilares para proteger a los ocupantes.

Una deformación estructural puede manifestarse como problema de alineación, vibración, desgaste de neumáticos, ruido o dificultad para cerrar una puerta. Por eso, el diagnóstico no debe limitarse a la zona donde se percibe el síntoma.

Comprender el sistema estructural significa observar la base que mantiene a todos los demás sistemas en su posición. Su función no consiste solamente en sostener peso, sino en conservar la geometría durante la conducción, distribuir cargas, aislar vibraciones y administrar la energía de una colisión sin perder innecesariamente el espacio de protección de los ocupantes.

Referencias
