Las válvulas refrigeradas con sodio son componentes especiales utilizados principalmente en el sistema de escape de motores de combustión interna sometidos a elevadas cargas térmicas. A diferencia de una válvula convencional fabricada con un vástago macizo, estas poseen una cavidad interna parcialmente llena de sodio metálico, cuya función es transportar calor desde las zonas más calientes de la cabeza de la válvula hacia el vástago y, posteriormente, hacia la culata. Esta solución ha sido utilizada durante décadas en motores aeronáuticos, automóviles deportivos, motores turboalimentados y aplicaciones de servicio pesado.
Aunque habitualmente se habla de “sodio líquido dentro de la válvula”, esta expresión necesita una precisión importante. El sodio no permanece líquido cuando el motor está frío. Su punto de fusión es de aproximadamente 97,8 °C, por lo que a temperatura ambiente se encuentra en estado sólido. Durante el funcionamiento del motor, la temperatura de la válvula de escape supera rápidamente ese valor y el sodio se funde, convirtiéndose en el fluido encargado de transportar energía térmica dentro de la pieza.
Por qué se utilizan
La válvula de escape trabaja en uno de los ambientes térmicos más exigentes del motor. Cada vez que se abre, su cabeza queda directamente expuesta al flujo de gases de combustión extremadamente calientes que abandonan el cilindro. Los motores modernos turboalimentados pueden someter estos componentes a gases cuya temperatura se aproxima o incluso supera los 1.000 °C en determinadas condiciones de funcionamiento.
El problema se agrava porque la válvula no puede refrigerarse mediante un circuito convencional de líquido refrigerante. Su cabeza se encuentra dentro de la cámara de combustión y debe moverse miles de veces por minuto. La eliminación de calor depende principalmente del contacto de la válvula con su asiento cuando permanece cerrada y de la transferencia térmica desde el vástago hacia la guía y la culata.
Cuando la potencia específica del motor aumenta, la capacidad de estas rutas tradicionales puede comenzar a resultar insuficiente. Una temperatura excesiva favorece problemas como oxidación acelerada, deformaciones, desgaste del asiento, pérdida de resistencia mecánica y deterioro de la cara de la válvula. Por esta razón, el control de la temperatura de las válvulas de escape se convierte en una consideración fundamental en motores turboalimentados y de alto rendimiento. Estudios sobre motores modernos consideran precisamente la elevada carga térmica uno de los factores limitantes para aumentar potencia, régimen de giro y par motor.
Construcción interna

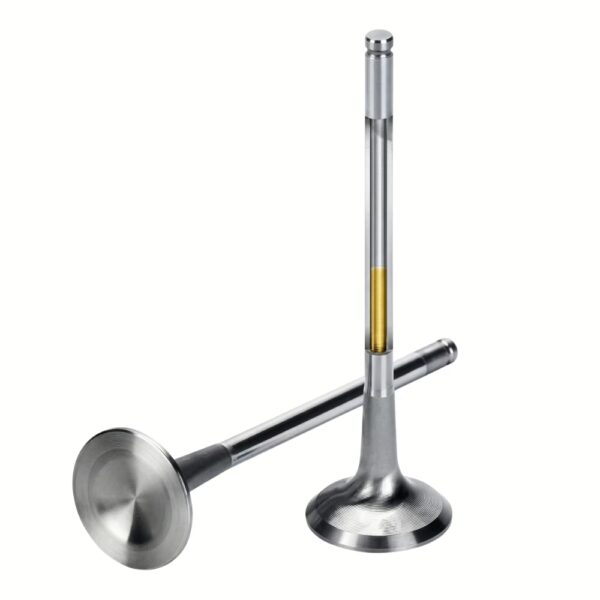

Externamente, una válvula refrigerada con sodio puede parecer prácticamente idéntica a una válvula convencional. La diferencia fundamental se encuentra en su interior. Durante su fabricación se crea una cavidad longitudinal dentro del vástago, que en diseños más avanzados puede prolongarse también hacia la cabeza de la válvula.
Esta cavidad no se llena completamente. Debe existir un volumen vacío suficiente para que el sodio pueda desplazarse libremente cuando se encuentre fundido. Después de introducir una cantidad cuidadosamente calculada de sodio metálico, la abertura utilizada para el llenado se cierra de forma permanente mediante procesos de fabricación capaces de garantizar la estanqueidad durante millones de ciclos térmicos y mecánicos.
Los fabricantes actuales producen diferentes configuraciones. Una hollow-stem valve, o válvula de vástago hueco, concentra la cavidad principalmente dentro del vástago. Una hollow-head valve extiende el espacio hueco hacia la cabeza, permitiendo que el fluido refrigerante se acerque todavía más a la superficie expuesta directamente a la combustión. FUJI OOZX, por ejemplo, fabrica válvulas de vástago hueco y de cabeza hueca y utiliza procesos especiales de conformado para producir cavidades internas capaces de soportar las condiciones del motor.
Cómo funciona el sodio
Cuando el motor comienza a funcionar, la válvula de escape se calienta progresivamente. Una vez que el sodio supera aproximadamente los 97,8 °C, pasa del estado sólido al líquido. A partir de ese momento comienza el mecanismo de refrigeración interna.
La válvula se abre y cierra a gran velocidad debido al movimiento impuesto por el árbol de levas y el sistema de distribución. El sodio líquido posee inercia y se desplaza continuamente dentro de la cavidad mientras la válvula cambia de dirección. Este movimiento interno suele describirse técnicamente como “shaker effect”, debido a que el funcionamiento se asemeja al movimiento de un líquido dentro de una coctelera.
Cuando el sodio entra en contacto con la región interna próxima a la cabeza de la válvula, absorbe energía térmica. Posteriormente se desplaza hacia zonas superiores del vástago, donde la temperatura del metal es considerablemente menor. Allí entrega parte de esa energía a las paredes internas de la válvula. El calor continúa su recorrido por el vástago, la guía y finalmente la estructura de la culata, desde donde puede disiparse mediante el sistema de refrigeración del motor o, según su diseño, hacia otras zonas de la culata.
Este proceso ocurre continuamente mientras el motor funciona. No existe una bomba para mover el sodio ni tuberías conectadas a la válvula. El propio movimiento alternativo de la distribución produce la circulación del metal líquido.
MS Motorservice señala que este efecto puede reducir la temperatura de la cabeza de determinadas válvulas aproximadamente entre 80 y 150 °C, aunque la reducción real depende de la arquitectura de la válvula, las condiciones de funcionamiento, el diseño de la culata y la carga térmica del motor.
Transferencia de calor
El funcionamiento de estas válvulas no debe interpretarse como una refrigeración equivalente a la de un radiador. El sodio no elimina directamente el calor del motor: redistribuye el calor dentro de la propia válvula.
En una válvula convencional, una parte importante de la energía térmica absorbida por la cabeza debe recorrer el material metálico del componente mediante conducción. En una válvula hueca, el desplazamiento del sodio proporciona una ruta adicional y muy eficiente para trasladar calor hacia el vástago.
Investigaciones experimentales y numéricas han estudiado este movimiento como un fenómeno de flujo multifásico. Un trabajo publicado en Applied Thermal Engineering modeló expresamente el desplazamiento del sodio dentro de una válvula de escape de un motor turboalimentado y comparó las predicciones térmicas con mediciones experimentales. El estudio confirmó la importancia del movimiento oscilatorio del sodio para distribuir el calor y evitar concentraciones extremas de temperatura en determinadas regiones de la válvula.
Ventajas en motores turbo
La turboalimentación aumenta significativamente la exigencia sobre las válvulas de escape. Al elevar la masa de aire introducida en los cilindros y aumentar la potencia obtenida de una determinada cilindrada, también pueden incrementarse las cargas térmicas soportadas por componentes de la cámara de combustión.
Por este motivo, fabricantes especializados utilizan válvulas huecas con sodio en motores de elevada potencia específica. Eaton identifica expresamente las válvulas de escape huecas refrigeradas con sodio como una solución destinada a aumentar la fiabilidad de motores downsizing sometidos a grandes cargas específicas.
Una cabeza de válvula más fría también reduce la posibilidad de que el componente actúe como un punto excesivamente caliente dentro de la cámara. En determinadas arquitecturas de motores de gasolina, esta característica puede contribuir al control de fenómenos de preencendido y detonación, permitiendo que el fabricante trabaje con estrategias de combustión más exigentes sin superar determinados límites térmicos.
Las válvulas huecas también ofrecen posibilidades de reducción de masa. Al sustituirse parte del material sólido del vástago o de la cabeza por una cavidad, el conjunto puede resultar más ligero incluso después de incorporar el sodio. Una menor masa móvil resulta especialmente valiosa en sistemas de distribución que operan a elevados regímenes de giro, debido a que disminuyen las fuerzas de inercia que deben controlar resortes, balancines, seguidores y árboles de levas. Eaton utiliza actualmente configuraciones huecas tanto para la gestión térmica como para aplicaciones donde la reducción de masa y la fiabilidad son relevantes.
Vástago hueco y cabeza hueca
No todas las válvulas refrigeradas internamente tienen la misma construcción. Las versiones tradicionales utilizan principalmente un vástago hueco parcialmente lleno de sodio. Esta arquitectura permite transportar calor desde la zona de transición entre la cabeza y el vástago hacia una región situada más arriba.
Las tecnologías más modernas pueden extender la cavidad hasta el interior de la cabeza. Una válvula de cabeza hueca con sodio consigue acercar el medio refrigerante a la superficie directamente enfrentada a la cámara de combustión. Esto puede mejorar la homogeneidad de la distribución térmica y reducir simultáneamente la masa del componente.
La fabricación de esta geometría es considerablemente más compleja que producir una válvula maciza. La cabeza debe conservar suficiente resistencia estructural para soportar presión, impactos contra el asiento, grandes aceleraciones y ciclos térmicos continuos. FUJI OOZX señala que utiliza técnicas específicas de forja para crear la cavidad de sus válvulas de cabeza hueca sin colocar una soldadura directamente en la región de la cabeza expuesta a las temperaturas más elevadas.
Materiales y fabricación
La presencia de sodio no elimina la necesidad de utilizar aleaciones resistentes a altas temperaturas. Las válvulas de escape modernas pueden fabricarse con aceros martensíticos, aceros austeníticos o aleaciones con base de níquel, dependiendo de las temperaturas, las cargas mecánicas y los requisitos de durabilidad.
También pueden utilizarse tratamientos superficiales y recubrimientos destinados a mejorar la resistencia al desgaste del vástago o del asiento. En aplicaciones especialmente exigentes, el asiento de la válvula puede recibir materiales resistentes a temperatura elevada aplicados mediante técnicas especializadas.
La fabricación de una válvula hueca exige además un control especialmente preciso de la cavidad, el volumen de sodio, la geometría del componente y su cierre hermético. La existencia de una cavidad interna transforma una pieza aparentemente sencilla en un elemento de ingeniería cuyo comportamiento depende simultáneamente de la mecánica estructural, la dinámica del tren de válvulas y la transferencia de calor.
La tecnología tampoco es nueva. SAE documentaba ya en 1940 la importancia de las válvulas refrigeradas con sodio en el desarrollo de motores aeronáuticos de alta potencia, mientras que MAHLE registra históricamente la fabricación de válvulas huecas rellenas de sodio mediante procesos industriales desarrollados décadas atrás.
Durabilidad
Una de las principales razones para utilizar este sistema es mejorar la resistencia de la válvula frente a las temperaturas extremas. Mantener menor temperatura en la cabeza puede limitar mecanismos de degradación térmica y proporcionar mejores condiciones de funcionamiento para la cara y el asiento.
Sin embargo, una válvula hueca también debe soportar millones de ciclos de apertura y cierre mientras conserva completamente sellada la cavidad interna. La fatiga, el desgaste del asiento y el comportamiento de los materiales siguen siendo factores críticos. Investigaciones publicadas en Tribology International han estudiado específicamente el desgaste y la fatiga de válvulas de cabeza hueca rellenas con sodio y su comportamiento frente a diseños convencionales.
Por este motivo, no debe suponerse que una válvula con sodio es simplemente una válvula convencional perforada y rellenada. Su geometría, espesor de las paredes, método de fabricación y cantidad de material refrigerante forman parte del diseño original. Modificar una válvula maciza para intentar convertirla artesanalmente en una válvula refrigerada internamente no reproduce las condiciones de seguridad ni las características estructurales de un componente diseñado específicamente para ese propósito.
Riesgos durante la manipulación
El sodio metálico es altamente reactivo, especialmente al entrar en contacto con agua. La reacción puede producir hidróxido de sodio, hidrógeno y una importante liberación de energía. La Royal Society of Chemistry describe al sodio como un metal que reacciona vigorosamente con el agua, propiedad que explica las precauciones especiales asociadas a estas válvulas cuando su cavidad resulta dañada.
Mientras la válvula se encuentra intacta, el sodio permanece completamente encapsulado y no representa una característica que requiera intervención durante el funcionamiento normal del motor. El problema aparece cuando una válvula dañada se rompe, se corta, se perfora o se mecaniza hasta alcanzar su cavidad interna.
Por esta razón, los procedimientos de reparación y eliminación deben seguir las instrucciones específicas del fabricante del vehículo o del componente. No es recomendable cortar, perforar, rectificar profundamente o abrir una válvula de este tipo sin conocer el procedimiento correspondiente. Las recomendaciones industriales advierten especialmente sobre el contacto del sodio expuesto con agua, humedad y emulsiones de mecanizado.
Aplicaciones actuales
Las válvulas refrigeradas internamente continúan siendo relevantes a pesar de los enormes avances experimentados por los materiales utilizados en motores. Eaton mantiene actualmente válvulas huecas refrigeradas con sodio dentro de su catálogo para motores de automóviles, vehículos comerciales, maquinaria, motocicletas y otras aplicaciones. FUJI OOZX produce igualmente diferentes generaciones de válvulas huecas, incluidas configuraciones donde la cavidad se extiende hacia la cabeza.
Su utilización resulta especialmente lógica cuando coinciden alta potencia específica, elevadas temperaturas de escape, turboalimentación, régimen de giro elevado o requisitos severos de durabilidad. No todos los motores necesitan esta tecnología, debido a que una válvula sólida correctamente diseñada puede funcionar durante cientos de miles de kilómetros cuando las condiciones térmicas permanecen dentro de sus límites previstos.
El verdadero valor del sodio aparece cuando los ingenieros necesitan aumentar el margen térmico sin incrementar excesivamente el tamaño o la masa de la válvula. En lugar de intentar aislar la cabeza del calor, la tecnología utiliza el movimiento del propio componente para transportar esa energía hacia una región donde puede disiparse de manera más eficiente. Es un ejemplo particularmente interesante de cómo un principio físico relativamente sencillo puede resolver uno de los problemas más difíciles dentro de la cámara de combustión: mantener bajo control la temperatura de una pieza metálica que trabaja continuamente en contacto con gases extremadamente calientes y a miles de ciclos por minuto.
Referencias
Two-phase flow-based numerical investigation of the temperature maps of sodium-cooled exhaust valves in a turbocharged engine — Liang Liu, Li Zhang, Daoguang Yang, Qing Zhang, Delin Yu y Lingjian Chen, Applied Thermal Engineering, Elsevier. ScienceDirect – artículo científico
The wear and fatigue behaviours of hollow head & sodium filled engine valve — F. Lai, S. Qu, Y. Duan et al., Tribology International, Elsevier. ScienceDirect – artículo científico
Engine valves — Advanced thermal management for modern combustion strategies — Eaton. Eaton Automotive
Hollow Valves — FUJI OOZX Inc. FUJI OOZX – Hollow Valves
Valves and valve accessories — MS Motorservice International. MS Motorservice – sodium-filled hollow valves
Sodium — Element information, properties and uses — Royal Society of Chemistry. Royal Society of Chemistry – Sodium
Modern Aircraft Valves — A. T. Colwell, SAE International Technical Paper 400136. SAE Mobilus – Modern Aircraft Valves
