Válvulas y sincronización

Las válvulas y sincronización forman el sistema que controla la respiración del motor. Las válvulas abren el paso para que el aire entre en los cilindros y, después de la combustión, permiten que los gases quemados salgan hacia el escape. La sincronización se encarga de que cada una realice ese trabajo en el instante exacto, siguiendo la posición de los pistones y el giro del cigüeñal.

Puede imaginarse cada válvula como una puerta que trabaja dentro de una habitación sometida a presión. No basta con que la puerta abra y cierre: debe hacerlo justo cuando corresponde, desplazarse sin inclinarse, soportar temperaturas extremas y quedar completamente sellada al cerrarse. Un retraso de apenas unos grados de giro puede reducir el llenado del cilindro; una apertura fuera de tiempo puede provocar que una válvula y un pistón intenten ocupar el mismo espacio.

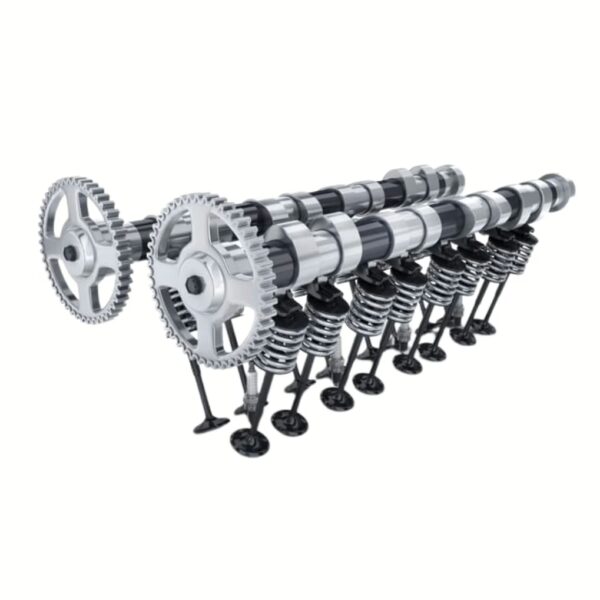

El tren de válvulas reúne las propias válvulas, sus guías, asientos, resortes, retenes, platillos, chavetas y mecanismos de accionamiento. Dependiendo del diseño, también intervienen taqués, balancines, árboles de levas y actuadores de distribución variable. Cada pieza cumple una función concreta, pero ninguna trabaja de manera independiente. La precisión del conjunto depende de que todas conserven su posición, su holgura y su velocidad de respuesta.

Anatomía

Una válvula de motor posee una cabeza circular, una cara de sellado, un vástago largo y una zona superior donde se instalan los elementos de retención. La cabeza es la parte que queda expuesta a la cámara o al conducto. El vástago se desliza dentro de la guía, mientras que el extremo superior recibe el empuje del balancín, taqué o mecanismo accionado por el árbol de levas.

La cara exterior de la cabeza no es completamente plana. Alrededor de su borde existe una superficie inclinada, conocida como bisel o cara de asiento, que normalmente se mecaniza con un ángulo cercano a 45 grados. En la culata existe una superficie correspondiente con la que debe coincidir.

Cuando el resorte devuelve la válvula a su posición cerrada, ambas superficies inclinadas se presionan una contra la otra. Ese contacto forma un anillo continuo alrededor de toda la cabeza. La presión se concentra sobre una franja relativamente estrecha, lo que ayuda a crear un cierre hermético frente a los gases de combustión.

El ángulo de 45 grados ofrece un equilibrio adecuado entre sellado, resistencia y circulación de gases. Si la cara fuera horizontal, resultaría difícil centrar la válvula y obtener una presión uniforme. La inclinación actúa como una guía: cuando la válvula llega al asiento, las dos superficies tienden a alinearse entre sí.

Puede compararse con colocar un tapón cónico dentro de una abertura. Aunque exista una pequeña diferencia lateral, las caras inclinadas ayudan a que el tapón encuentre el centro. En la válvula ocurre algo parecido, aunque dentro de tolerancias mucho más reducidas.

El sello no depende únicamente de que la válvula “golpee” el asiento. Las superficies deben ser circulares, concéntricas y estar libres de depósitos, picaduras o deformaciones. Si una parte del anillo no toca correctamente, la presión de combustión buscará ese pequeño espacio y escapará por él.

El vástago se desplaza dentro de la guía de válvula, un tubo metálico instalado o mecanizado en la culata. La guía funciona como un riel. Mantiene el vástago alineado para que la cabeza llegue siempre al centro de su asiento y no se mueva de lado a lado.

Debe existir una pequeña separación entre el vástago y la guía. Sin ella, la dilatación térmica podría trabar la válvula cuando el motor se caliente. Sin embargo, esa separación debe ser mínima y controlada. Si aumenta por desgaste, la válvula comienza a cabecear lateralmente.

Una válvula que se inclina no se apoya de manera uniforme sobre el asiento. Un borde puede cerrar primero y recibir una carga excesiva, mientras el lado opuesto queda parcialmente separado. Con el tiempo se desgastan la cara, el asiento y la propia guía.

El movimiento lateral también castiga al retén instalado sobre la guía. Este sello está diseñado para controlar una película muy pequeña de aceite alrededor de un vástago centrado. Si el vástago se desplaza hacia los lados, ensancha y deforma continuamente el labio del retén, permitiendo que una cantidad excesiva de lubricante descienda hacia el conducto.

En el extremo superior del vástago existe una o más ranuras donde se colocan los seguros de válvula, también llamados chavetas, cuñas o cotters. Normalmente son dos pequeñas piezas metálicas con forma de media luna.

Durante el montaje, ambas chavetas se colocan alrededor del vástago y encajan dentro de sus ranuras. El platillo superior del resorte posee un alojamiento cónico. Cuando se libera la herramienta que comprime el resorte, este empuja el platillo hacia arriba y obliga a las dos cuñas a introducirse con fuerza en el cono.

Puede imaginarse el mecanismo como dos uñas atrapadas entre un eje ranurado y un embudo metálico. Cuanto más intenta el resorte empujar el platillo, más firmemente quedan prensadas las chavetas contra el vástago. De esta forma, el resorte, el platillo y la válvula permanecen unidos.

Estas piezas diminutas soportan una responsabilidad enorme. Si no quedan correctamente asentadas, el platillo puede soltarse y el resorte deja de sostener la válvula. La válvula cae hacia el cilindro y puede ser golpeada inmediatamente por el pistón, provocando daños graves en la culata, el pistón y el propio cilindro. Motorservice describe la guía como el elemento que centra la válvula sobre su asiento, absorbe fuerzas laterales y conduce parte del calor hacia la culata; también identifica las chavetas como componentes esenciales del sistema de retención.

Metalurgia

Las válvulas de admisión y escape no trabajan bajo las mismas condiciones. La válvula de admisión recibe aire fresco o mezcla relativamente fría, mientras que la de escape queda expuesta directamente a los gases calientes que abandonan el cilindro.

Por esta razón, sus materiales pueden ser distintos. Una válvula de admisión necesita buena resistencia mecánica, bajo peso y capacidad para soportar millones de impactos contra el asiento. La de escape necesita, además, conservar su resistencia a temperaturas mucho más elevadas y resistir la corrosión producida por los gases de combustión.

El calor entra principalmente por la cabeza de la válvula de escape. Una parte se transfiere al asiento cada vez que la válvula cierra y otra viaja por el vástago hacia la guía. El tiempo de contacto con el asiento es muy corto, pero se repite miles de veces por minuto, convirtiéndolo en una ruta fundamental de refrigeración.

En motores especialmente exigidos pueden utilizarse válvulas de escape rellenas de sodio. En estas piezas, parte del vástago es hueca y contiene una cantidad controlada de sodio metálico.

Cuando el motor alcanza su temperatura de funcionamiento, el sodio se vuelve líquido. El movimiento alternativo de la válvula hace que el material líquido se desplace dentro del vástago, recogiendo calor desde la cabeza y transportándolo hacia la zona superior, más cercana a la guía y a la culata refrigerada.

El principio puede compararse con agitar un pequeño recipiente que contiene líquido caliente en un extremo y una zona más fría en el otro. El movimiento interno distribuye la temperatura con mucha mayor rapidez que una barra sólida por sí sola.

El sodio se utiliza porque puede transportar energía térmica eficazmente y posee un punto de fusión relativamente bajo para este tipo de aplicación. Sin embargo, es un material químicamente reactivo, por lo que permanece encerrado dentro de la válvula durante toda su vida útil.

Una válvula rellena no debe cortarse, perforarse ni manipularse como una pieza maciza común. El sodio metálico puede reaccionar de forma violenta con el agua y la humedad. Su presencia responde a una necesidad térmica de diseño, no a un relleno destinado únicamente a reducir peso.

Los asientos también utilizan materiales seleccionados para soportar impacto, temperatura y desgaste. En muchas culatas de aluminio se insertan anillos de aleaciones más resistentes, porque el aluminio por sí solo no soportaría durante mucho tiempo el contacto repetitivo de la válvula.

La combinación entre válvula y asiento debe ser compatible. Un asiento excesivamente duro puede castigar la cara de la válvula, mientras que uno demasiado blando puede hundirse o desgastarse. Además, ambos materiales se expanden con el calor y deben conservar una geometría que permita el sellado bajo distintas temperaturas.

Los resortes se fabrican con aceros capaces de deformarse millones de veces y regresar a su forma original. No obstante, incluso un material adecuado puede fatigarse si trabaja por encima de su límite, permanece sometido a temperaturas excesivas o entra repetidamente en resonancia.

Ajustes

La luz de válvula es una pequeña separación controlada dentro del tren de accionamiento. Puede encontrarse entre el árbol de levas y el taqué, entre el balancín y el vástago o en otro punto equivalente, dependiendo de la arquitectura del motor.

A primera vista, podría parecer que toda holgura es indeseable. Sin embargo, los componentes cambian de tamaño cuando aumenta la temperatura. La válvula, la culata, el árbol, el balancín y las demás piezas no se dilatan exactamente en la misma medida.

La válvula se alarga principalmente a través de su vástago. Si el sistema se ajustara completamente cerrado con el motor frío, la expansión podría eliminar el espacio disponible y comenzar a mantener la válvula ligeramente abierta cuando el motor llegara a su temperatura normal.

Una válvula que no apoya completamente pierde compresión y deja escapar gases calientes. Además, permanece menos tiempo en contacto con su asiento, reduciendo la transferencia de calor. Esta combinación puede quemar el borde de la válvula incluso antes de que aparezca un ruido evidente.

Por esta razón se deja una holgura milimétrica en frío. Ese espacio funciona como una reserva destinada a absorber la expansión térmica. No está allí porque las piezas hayan sido fabricadas con poca precisión, sino porque el ajuste correcto debe considerar cómo cambiarán sus dimensiones durante el funcionamiento.

La calibración de admisión y escape no siempre utiliza el mismo valor. La válvula de escape soporta una carga térmica mucho mayor, por lo que su vástago tiende a experimentar una expansión superior. En sistemas de ajuste mecánico, suele necesitar una luz en frío mayor que la válvula de admisión.

El objetivo es que ambas alcancen una condición correcta cuando el motor está caliente. Puede imaginarse una puerta metálica instalada con una pequeña separación porque se sabe que se expandirá bajo el sol. La separación inicial no es el resultado final deseado, sino la compensación necesaria para que funcione correctamente en su temperatura real de trabajo.

Una holgura excesiva produce un golpeteo porque el mecanismo toma impulso antes de tocar el vástago. La válvula empieza a abrir más tarde, alcanza una alzada efectiva ligeramente menor y cierra antes. El ruido es la manifestación audible de un impacto repetido entre piezas que deberían entrar en contacto de manera controlada.

Una luz insuficiente puede resultar más peligrosa. El motor incluso puede sonar silencioso, pero la válvula podría no sellar por completo. La pérdida de contacto con el asiento afecta la compresión y la refrigeración, especialmente en el escape.

La medición debe realizarse en la posición indicada por el fabricante, normalmente cuando el lóbulo correspondiente apunta en dirección contraria al seguidor y la válvula está completamente cerrada. Medir con la leva parcialmente apoyada produciría un valor falso.

En motores con taqués hidráulicos, el aceite compensa automáticamente gran parte de esa separación. Aun así, las dimensiones básicas del conjunto deben permanecer dentro de sus límites. Un taqué no puede corregir indefinidamente una guía hundida, un asiento excesivamente rectificado o una válvula cuya longitud efectiva ya no corresponde al diseño.

Sincronización

Las válvulas deben abrir y cerrar siguiendo la posición de los pistones. Esa relación temporal se establece mediante el cigüeñal, el árbol de levas y el sistema de distribución que los conecta.

En un motor de cuatro tiempos, el cigüeñal gira dos veces por cada vuelta del árbol de levas. Durante esas dos revoluciones se completan la admisión, la compresión, la expansión y el escape. La diferencia de velocidad garantiza que cada válvula realice una secuencia completa por cada ciclo del cilindro.

La correa, cadena o tren de engranajes incorpora marcas físicas de sincronización. Durante el montaje, estas referencias deben alinearse según el procedimiento establecido. Las marcas indican que el cigüeñal y los árboles se encuentran en posiciones compatibles.

Cuando una correa se instala desplazada un diente o una cadena salta sobre su piñón, las piezas continúan girando, pero dejan de conservar la relación temporal prevista. La válvula de admisión puede abrir demasiado pronto o demasiado tarde; la de escape puede cerrar cuando aún debería permanecer abierta.

Esta condición se conoce como distribución fuera de punto. No significa necesariamente que la distribución haya dejado de moverse. El problema es que lo hace desfasada respecto del cigüeñal.

Puede compararse con dos músicos que interpretan correctamente sus notas, pero uno de ellos entra tarde. Cada uno conserva su propio ritmo, aunque la melodía conjunta pierde toda armonía. En el motor, el pistón continúa subiendo y bajando y las válvulas continúan abriendo, pero ya no lo hacen como un equipo.

Un desfase pequeño altera la respiración. La admisión puede cerrar antes de que el cilindro termine de llenarse o permanecer abierta cuando el pistón ya comienza a comprimir. El escape puede retener gases quemados o permitir que parte de la carga fresca salga hacia el múltiple.

Si el desplazamiento es grande y el motor es de interferencia, aparece un riesgo mecánico directo. Una válvula puede permanecer dentro de la trayectoria del pistón. El contacto dobla el vástago, daña la guía y puede romper la cabeza de la válvula o el pistón.

Los sistemas modernos de distribución variable, conocidos como VVT, modifican deliberadamente la posición angular del árbol de levas. La diferencia esencial es que lo hacen de manera controlada, dentro de un rango previsto y bajo la supervisión de la ECU.

El VVT puede adelantar o atrasar el árbol algunos grados respecto del cigüeñal. Al mover todo el árbol, desplaza el instante de apertura y cierre de las válvulas sin cambiar necesariamente la forma de sus lóbulos.

Adelantar el árbol significa que sus eventos comienzan antes en relación con la posición del pistón. Atrasarlo significa que ocurren después. En motores con árboles independientes para admisión y escape, la ECU puede modificar también el cruce de válvulas.

A bajas revoluciones puede reducirse el traslape para mantener un ralentí estable y evitar que los gases regresen a la admisión. A regímenes elevados puede aumentarse para aprovechar la inercia del flujo y mejorar el barrido del cilindro.

En muchos sistemas, un solenoide dirige aceite a presión hacia un desfasador instalado en el engranaje del árbol. El aceite llena distintas cámaras internas y hace girar una parte del mecanismo respecto de la otra. Schaeffler describe unidades de variación continua capaces de trabajar entre posiciones adelantadas y atrasadas, gobernadas mediante presión de aceite y válvulas proporcionales.

El cambio no rompe la relación entre cigüeñal y árbol. Ambos siguen conectados, pero el desfasador introduce una corrección angular limitada. La ECU comprueba el resultado mediante sensores de posición y adapta el sistema a la carga, las revoluciones, la temperatura y la demanda del conductor.

Física

Cada válvula cambia de dirección dos veces durante su movimiento: primero acelera para abrirse, luego se detiene y finalmente regresa hacia el asiento. A altas revoluciones, este ciclo ocurre con enorme rapidez.

El resorte debe mantener todo el tren de válvulas siguiendo la forma del lóbulo. No solo tiene que cerrar la válvula; también debe controlar la inercia de la propia válvula, el platillo, las chavetas, el taqué y cualquier otro componente que se mueva con ella.

Cuando el resorte pierde fuerza por fatiga o el régimen supera la capacidad del sistema, aparece la flotación de válvulas. La válvula deja de seguir fielmente al lóbulo y continúa moviéndose por inercia.

Puede imaginarse una rueda que pasa demasiado rápido sobre una ondulación. Si la suspensión no logra mantenerla pegada al camino, la rueda se separa de la superficie. De manera similar, el tren de válvulas puede perder contacto con la leva y quedar momentáneamente “flotando”.

La válvula permanece abierta más tiempo de lo previsto, rebota al cerrar o no alcanza correctamente su asiento. La compresión disminuye y el motor pierde potencia porque ya no controla bien la entrada y salida de gases.

En un motor de interferencia, la flotación puede permitir que una válvula todavía abierta encuentre al pistón que asciende. El choque puede doblar el vástago, romper el balancín o marcar el pistón.

La solución no consiste simplemente en instalar el resorte más duro posible. Una fuerza excesiva aumenta la fricción y el desgaste del árbol, los taqués y los asientos. También eleva las cargas sobre el sistema de distribución.

Además de su rigidez, importa la forma del resorte. Un resorte convencional puede entrar en resonancia cuando la frecuencia de apertura coincide con alguna de sus frecuencias naturales. En ese estado, ciertas espiras comienzan a oscilar con amplitud, aunque el movimiento ordenado de la válvula sea relativamente pequeño.

La resonancia puede compararse con empujar un columpio siguiendo exactamente su ritmo. Cada impulso agrega energía al anterior y el movimiento crece. Dentro del motor, las pulsaciones repetidas pueden hacer que el resorte pierda contacto, rebote o acumule esfuerzos perjudiciales.

Los resortes de paso variable utilizan separaciones diferentes entre sus espiras. Algunas quedan más juntas y otras más separadas. Esta asimetría impide que todo el resorte responda como una estructura uniforme con una única frecuencia dominante.

A medida que el resorte se comprime, ciertas espiras pueden acercarse o entrar progresivamente en contacto, modificando su rigidez efectiva. El resultado es una respuesta menos propensa a amplificar una sola vibración en todo el rango de revoluciones.

También existen resortes dobles, cónicos o de forma tipo beehive. Todos buscan combinar fuerza de cierre, baja masa móvil y control de resonancias. La geometría correcta permite seguir perfiles de leva rápidos sin aplicar una carga innecesaria durante todo el ciclo.

La masa es tan importante como la fuerza. Una válvula pesada necesita más esfuerzo para acelerar y detenerse. Reducir la masa del platillo, del vástago o de otros componentes permite alcanzar regímenes más elevados con una carga de resorte moderada.

El asiento absorbe el impacto final del cierre. La válvula no debería caer sobre él como un martillo, sino llegar con una velocidad controlada por la rampa del lóbulo y el resorte. Un cierre demasiado violento desgasta las superficies, deforma el asiento y castiga las chavetas.

La guía mantiene la trayectoria, el resorte gobierna el retorno y el asiento detiene el movimiento mientras crea el sellado. Si la guía está desgastada, el resorte puede cerrar la válvula, pero no logra obligarla a llegar perfectamente centrada. Si la luz es incorrecta, la válvula puede no cerrar. Si la sincronización se pierde, puede cerrar o abrir en el momento equivocado.

Las válvulas y sincronización forman, por tanto, una sola disciplina mecánica. El bisel de 45 grados contiene la presión; la guía conserva la alineación; las chavetas impiden que la válvula caiga; la holgura en frío compensa la dilatación; y el resorte controla una masa que cambia de dirección miles de veces por minuto.

La válvula de escape necesita materiales y soluciones térmicas especiales porque trabaja directamente frente a los gases quemados. En aplicaciones exigentes, el sodio líquido transporta calor por el interior del vástago. La luz de calibración suele ser mayor porque esa misma temperatura produce una expansión superior.

La distribución mecánica mantiene la relación básica entre pistones y válvulas, mientras que el VVT introduce un desfase angular controlado para adaptar la respiración. Una distribución fuera de punto rompe esa armonía; una distribución variable correctamente gobernada la modifica de forma calculada.

Comprender el tren de válvulas exige verlo como un conjunto de movimientos coordinados. Cada componente debe abrir un paso amplio, cerrarlo herméticamente, conservar una película mínima de aceite, evacuar calor y evitar vibraciones. El motor respira correctamente solo cuando geometría, metalurgia, ajuste y tiempo trabajan como partes de un mismo mecanismo.
