Anillos desgastados

Los anillos del pistón, también llamados segmentos, son elementos metálicos instalados en ranuras mecanizadas alrededor de cada pistón. Su función consiste en conservar la compresión dentro del cilindro, controlar la película de aceite sobre sus paredes y transferir parte del calor del pistón hacia el bloque del motor. Aunque son piezas pequeñas, su estado influye directamente en la potencia, el consumo de lubricante, la presión del cárter, las emisiones y la vida útil del motor.

Cuando los anillos se desgastan, dejan de adaptarse correctamente a la superficie del cilindro. Parte de la presión de combustión escapa hacia el cárter, mientras una cantidad excesiva de aceite puede permanecer sobre las paredes y llegar a la cámara. El motor puede comenzar a consumir lubricante, perder rendimiento, presentar compresión desigual y expulsar humo azul o azul grisáceo por el escape.

El humo producido por anillos desgastados suele hacerse más evidente cuando el motor trabaja bajo carga. Durante una aceleración intensa, una subida o el transporte de peso, la presión dentro de los cilindros aumenta. Si el sellado está deteriorado, una mayor cantidad de gases atraviesa el espacio existente entre pistón, anillos y cilindro. Esta fuga incrementa la presión del cárter y puede favorecer todavía más el paso de aceite hacia la combustión.

Sin embargo, el humo azul no demuestra automáticamente que los anillos estén desgastados. Los sellos de válvula, la ventilación del cárter y el turbocompresor también pueden permitir el ingreso de aceite. El diagnóstico debe estudiar el momento de aparición del humo, el consumo real, la compresión, la presión del cárter y el estado mecánico antes de decidir una reparación.

Función

Los anillos deben sellar una zona que cambia constantemente de temperatura, presión y velocidad. El pistón sube y baja miles de veces por minuto, mientras los segmentos mantienen contacto con la pared del cilindro.

El sellado nunca es completamente perfecto. Una cantidad pequeña de gases puede atravesar normalmente el conjunto y llegar al cárter. El problema aparece cuando esa fuga supera la capacidad prevista y comienza a alterar la presión interna, el rendimiento o el aceite.

Los anillos también deben controlar la lubricación. La pared del cilindro necesita una película muy fina para evitar contacto metálico, pero el exceso debe ser retirado antes de que ingrese a la cámara.

Puede compararse con el limpiador de un parabrisas. Debe dejar una superficie ligeramente húmeda y uniforme, no completamente seca ni cubierta por una capa gruesa. El anillo de aceite realiza un trabajo semejante sobre el cilindro.

Otra función consiste en transferir calor desde el pistón hacia la pared. La corona del pistón recibe altas temperaturas durante la combustión y una parte de esa energía pasa por los anillos hacia el bloque y el refrigerante.

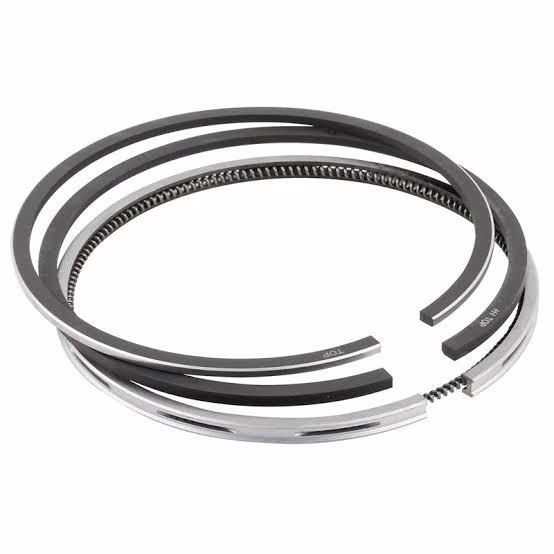

Segmentos

Un pistón suele utilizar varios segmentos, y cada uno posee una tarea dominante. Aunque el número y el diseño cambian entre motores, normalmente existen anillos de compresión y un conjunto de control de aceite.

El primer segmento, ubicado cerca de la corona, recibe la presión y temperatura más elevadas. Su función principal consiste en contener los gases de combustión.

El segundo segmento ayuda al sellado y también participa en el control del aceite. Su perfil puede favorecer el raspado descendente y reducir la cantidad que intenta avanzar hacia la cámara.

El anillo inferior controla directamente la película lubricante. Puede fabricarse como una pieza ranurada o como un conjunto de tres partes compuesto por dos rieles delgados y un expansor.

Los perfiles, materiales y recubrimientos son seleccionados según el tipo de motor, las temperaturas y las exigencias de fricción. MAHLE señala que los diseños modernos buscan combinar adaptación al cilindro, resistencia al desgaste, control del aceite y reducción del blow-by.

Compresión

Los anillos de compresión limitan la salida de gases desde la cámara. La presión de combustión también ayuda a empujarlos contra la pared y contra una de las caras de sus ranuras.

Para trabajar correctamente deben conservar contacto alrededor de toda la circunferencia. Si el cilindro está ovalado, rayado o deformado, el segmento no puede adaptarse de manera uniforme.

Cuando el sellado disminuye, parte de la energía que debería empujar el pistón escapa hacia el cárter. El cilindro aporta menos torque y puede aparecer una diferencia de rendimiento respecto de los demás.

La pérdida puede causar arranque difícil, ralentí irregular y menor potencia. Sin embargo, estos síntomas dependen de la magnitud del desgaste y no siempre aparecen al mismo tiempo.

Un motor puede conservar compresión suficiente para arrancar y aun así tener problemas de control de aceite. Esto ocurre porque los segmentos superiores y el anillo de aceite realizan funciones relacionadas, pero no idénticas.

Aceite

El anillo de control de aceite retira el exceso de lubricante de la pared durante el descenso del pistón. El líquido raspado pasa por aberturas en el segmento y en el pistón para regresar al cárter.

Si el anillo pierde tensión, se desgasta o queda pegado, deja una capa demasiado gruesa. Parte del aceite permanece expuesta a la cámara y se quema durante los ciclos siguientes.

El desgaste del segmento no es la única posibilidad. Los orificios de drenaje del pistón pueden quedar obstruidos por carbón. El anillo continúa raspando, pero el aceite no encuentra una salida adecuada y vuelve hacia la superficie.

El aceite quemado produce residuos y cenizas. Estos depósitos pueden acumularse en la corona del pistón, las válvulas, las bujías y el sistema de escape.

La falla puede comenzar de manera gradual. El conductor agrega pequeñas cantidades entre cambios y se acostumbra al consumo hasta que el humo o el nivel bajo hacen evidente el problema.

Desgaste

El desgaste aparece por fricción acumulada entre los segmentos y la pared del cilindro. En condiciones normales existe una película lubricante que limita el contacto directo.

Cuando esa película se vuelve insuficiente, las superficies pierden material con mayor rapidez. El sobrecalentamiento, el aceite incorrecto, la baja presión y la dilución con combustible pueden reducir su capacidad protectora.

Las partículas abrasivas también aceleran el deterioro. Un filtro de aire mal instalado, roto o saturado puede permitir la entrada de polvo. Las partículas atraviesan la admisión y actúan como una pasta abrasiva dentro de los cilindros.

MAHLE advierte que el aire sin filtrar puede producir desgaste prematuro en cilindros, anillos, válvulas y otros componentes internos.

El combustible inyectado en exceso puede lavar la película de aceite. Esto ocurre durante fallos de encendido, inyectores con fugas, arranques prolongados o estrategias incorrectas de enriquecimiento.

El desgaste también puede originarse durante una reparación mal ejecutada. Un acabado de cilindro incorrecto, una holgura inadecuada o segmentos incompatibles impiden el asentamiento y reducen la duración.

Calor

Los anillos trabajan expuestos a temperaturas elevadas. El segmento superior se encuentra muy cerca de la cámara y recibe calor directamente desde el pistón y los gases.

Si el motor se sobrecalienta, el pistón y el cilindro se expanden. Las holguras y la separación entre extremos de los anillos cambian.

Cada segmento posee una abertura entre sus extremos. Esta separación permite que se expanda sin cerrarse completamente. Si fue instalada demasiado pequeña, los extremos pueden tocarse cuando aumenta la temperatura.

Cuando esto sucede, el anillo ya no puede expandirse libremente y ejerce una presión excesiva contra el cilindro. Puede rayar la pared, romper el pistón o quedar deformado.

Hastings señala que la separación entre extremos debe comprobarse según el diámetro y la aplicación, porque una holgura insuficiente puede provocar daños severos.

Un calentamiento extremo también puede reducir la tensión del anillo, endurecer depósitos y pegarlo dentro de su ranura.

Lubricación

La lubricación debe mantener una película estable durante todos los movimientos. El aceite llega a la pared desde los cojinetes, chorros de enfriamiento y salpicaduras internas, según el diseño.

Si se utiliza un lubricante con viscosidad incorrecta, su comportamiento puede cambiar. Uno demasiado fluido puede superar con mayor facilidad los espacios desgastados. Uno excesivamente espeso puede tardar en llegar durante el arranque en frío.

Los intervalos excesivos permiten que el aceite se oxide, acumule hollín y forme lodos. Los residuos se depositan en las ranuras y orificios de retorno.

La presión correcta no garantiza por sí sola que la pared esté bien lubricada. Puede existir presión en la galería y, al mismo tiempo, problemas de salpicadura, chorros obstruidos o aceite degradado.

Durante el asentamiento de un motor reparado, el funcionamiento prolongado en ralentí tampoco resulta ideal. Motorservice explica que en determinadas condiciones de ralentí los anillos pueden sellar de manera deficiente, los gases calientes deterioran la película y puede aparecer humo azul.

Depósitos

Los depósitos pueden inmovilizar los segmentos dentro de sus ranuras. Esta condición se conoce como anillos pegados o agarrotados.

El anillo necesita moverse ligeramente para adaptarse a la pared. Si queda atrapado por carbón o barniz, pierde contacto en determinadas zonas.

Los depósitos pueden originarse por aceite degradado, temperatura excesiva, combustión incompleta, ventilación deficiente o mantenimiento inadecuado.

Un anillo pegado puede producir síntomas parecidos a uno desgastado. En ambos casos aparecen consumo de aceite, blow-by y pérdida de compresión.

La diferencia es importante porque el desgaste implica pérdida física de material o dimensiones fuera de tolerancia. El pegado corresponde inicialmente a una restricción de movimiento.

Sin embargo, una condición prolongada suele terminar produciendo desgaste. Los gases calientes atraviesan el espacio, deterioran la película y atacan las superficies.

Cilindros

Los anillos no pueden evaluarse sin considerar la pared del cilindro. Ambos componentes forman una pareja de sellado.

Un cilindro puede presentar conicidad, ovalización, pulido, rayaduras o deformación. Aunque se instalen segmentos nuevos, no sellarán correctamente sobre una superficie fuera de tolerancia.

La conicidad significa que el diámetro cambia entre la parte superior e inferior. La ovalización indica que la sección ya no es completamente circular.

El pulido excesivo elimina la textura cruzada que ayuda a retener aceite y asentar los segmentos. Una superficie demasiado lisa puede favorecer el consumo y dificultar el sellado.

MAHLE relaciona los cilindros deformados con consumo elevado de aceite, marcha irregular, golpeteo y riesgo de gripado.

Por eso, una reparación correcta incluye mediciones en distintas alturas y direcciones. Observar visualmente la pared no reemplaza la comprobación dimensional.

Pistones

Las ranuras del pistón también se desgastan. Los segmentos se apoyan contra sus caras mientras cambian las presiones durante cada ciclo.

Cuando la holgura lateral aumenta, el anillo puede moverse excesivamente y bombear aceite hacia la cámara. También puede golpear la ranura y acelerar el deterioro.

El espacio detrás del segmento debe permitir su movimiento y expansión. Si la pieza sobresale o queda atrapada contra el fondo, no puede adaptarse al cilindro.

Hastings destaca la importancia de comprobar la profundidad de las ranuras y la holgura posterior, porque una aplicación incorrecta puede provocar daño severo.

Una ranura con carbón puede producir el mismo efecto que una profundidad insuficiente. El segmento pierde libertad y deja de ejercer una presión uniforme.

Las zonas de separación entre ranuras también pueden romperse por detonación, sobrecalentamiento o contacto de los extremos del anillo. Este daño compromete el sellado y puede liberar fragmentos metálicos dentro del cilindro.

Blow-by

El término blow-by describe los gases que atraviesan el espacio entre pistón, anillos y cilindro hacia el cárter.

Una cantidad reducida forma parte del funcionamiento normal. El sistema de ventilación está diseñado para retirar esos vapores y enviarlos controladamente hacia la admisión.

Cuando los anillos están desgastados, el caudal aumenta. Los gases transportan calor, combustible sin quemar, humedad y productos de combustión.

La presión del cárter puede superar la capacidad del sistema PCV. El aceite comienza a salir por retenes, juntas, respiraderos o la varilla de medición.

También puede dificultarse el retorno de aceite desde la culata y el turbocompresor. El lubricante se acumula y encuentra caminos hacia la admisión o el escape.

El blow-by no solo representa pérdida de compresión. Contamina el aceite y puede crear síntomas en otros sistemas, haciendo que la falla parezca más amplia.

Ventilación

El sistema de ventilación del cárter debe separar el aceite de los gases y mantener una presión controlada.

Si la válvula PCV, la membrana o los conductos están obstruidos, la presión puede aumentar aunque los anillos todavía se encuentren en condiciones aceptables.

Por el contrario, si existe un desgaste severo, una ventilación en buen estado puede no alcanzar a evacuar todo el caudal.

El diagnóstico debe separar ambas posibilidades. Reemplazar la válvula PCV puede reducir temporalmente la presión, pero no corrige la fuga de combustión si los segmentos y cilindros están desgastados.

También puede ocurrir que el exceso de blow-by sobrecargue el separador y envíe aceite hacia la admisión. El motor comienza a humear y parece tener una falla del turbo o de los sellos de válvula.

La presión o el vacío del cárter deben medirse bajo distintas condiciones, especialmente cuando el humo aparece durante la carga.

Humo

El aceite quemado produce normalmente humo azul, azul grisáceo o gris con un tono azulado. El color puede ser difícil de reconocer bajo determinadas luces.

El olor suele ser denso y característico. A diferencia del vapor de agua, no desaparece inmediatamente al mezclarse con el aire frío.

Cuando los anillos están desgastados, el humo suele aumentar al acelerar con carga. En esa condición crece la presión de combustión y puede aumentar tanto el paso de gases como el transporte de aceite.

El humo puede mantenerse durante toda la aceleración o volverse más intenso cuanto mayor es la demanda. Este patrón orienta hacia anillos, cilindros, presión de cárter o turbocompresor.

No todos los motores con segmentos desgastados producen una nube evidente. El catalizador puede oxidar parte del aceite y ocultar el síntoma durante las primeras etapas.

También puede existir consumo principalmente a altas velocidades o en trayectos prolongados, condiciones que no siempre se reproducen durante una revisión breve en el taller.

Carga

Bajo carga, la presión sobre la corona del pistón es mucho mayor que durante el ralentí.

Los gases buscan escapar por cualquier zona donde el sellado sea insuficiente. Si los segmentos no se adaptan correctamente, aumenta el blow-by.

Al mismo tiempo, el pistón se mueve con mayor fuerza y temperatura. El aceite existente en las paredes puede superar el control del anillo inferior.

Por eso, un vehículo puede funcionar sin humo visible mientras está detenido y producir una nube al subir una pendiente.

Una aceleración sin resistencia en punto muerto no reproduce la misma condición. El motor aumenta de revoluciones, pero no desarrolla el torque ni las presiones correspondientes a una carga real.

El diagnóstico debe utilizar una prueba segura en ruta, un dinamómetro o registros obtenidos durante la condición original.

Ralentí

Una nube después de permanecer varios minutos en ralentí suele orientar primero hacia sellos de válvula, guías o aceite acumulado en la admisión.

Durante el ralentí, el vacío del múltiple es elevado en motores de gasolina. Si los sellos permiten el paso, el aceite desciende y se acumula.

Al acelerar, esa cantidad se quema de una sola vez y genera una nube breve que luego disminuye.

Los anillos desgastados pueden contribuir, pero su patrón típico suele mantenerse o aumentar durante la carga en lugar de limitarse a un único soplo inicial.

Esta diferencia no es absoluta. Un motor puede presentar simultáneamente anillos y sellos desgastados, especialmente después de un kilometraje elevado.

Desaceleración

Durante una desaceleración prolongada con la mariposa cerrada, el vacío aumenta mientras el motor sigue girando a una velocidad considerable.

Esta condición favorece la entrada de aceite por guías y sellos de admisión. Al volver a acelerar aparece una nube.

Si el humo surge principalmente después de una bajada y desaparece rápidamente, la zona superior del motor adquiere mayor importancia.

Si continúa durante toda la aceleración bajo carga, se deben estudiar los segmentos, cilindros, ventilación y turbo.

Observar la secuencia es más útil que describir únicamente el color.

Arranque

El humo azul durante el arranque indica que aceite entró mientras el motor permanecía detenido o durante los últimos instantes antes de apagarlo.

Los sellos de válvula son una causa común, pero un cilindro muy desgastado también puede permitir acumulación.

La orientación del motor y la posición de los pistones hacen que algunos cilindros reciban más aceite que otros.

La inspección de bujías puede mostrar cuál se contamina repetidamente. Sin embargo, el aspecto debe compararse después de una condición conocida.

Compresión

La prueba de compresión mide la capacidad del cilindro para acumular presión mientras el motor gira con el sistema de arranque.

Unos anillos muy desgastados pueden producir una lectura baja. También pueden generar una diferencia respecto de cilindros menos afectados.

Sin embargo, una medición aparentemente aceptable no descarta completamente una falla de control de aceite. El segmento inferior puede estar desgastado o pegado mientras los superiores todavía contienen suficiente presión.

Además, el aceite presente en la cámara puede mejorar temporalmente el sellado y elevar la lectura.

El valor debe compararse con la especificación, la velocidad de giro y el resto de los cilindros.

Fugas

La prueba de fugas introduce aire comprimido con el pistón detenido en la fase de compresión.

Si se escucha un flujo importante por el cárter, el aire está atravesando la zona de pistón, segmentos o cilindro.

Una fuga pequeña es normal. El resultado debe compararse entre cilindros y con el procedimiento correspondiente.

La posición del pistón influye porque las paredes pueden presentar más desgaste cerca de la parte superior.

Un anillo de aceite defectuoso puede no producir una pérdida extraordinaria durante esta prueba. Por eso, compresión y fugas deben interpretarse junto con consumo, humo y presión del cárter.

Prueba húmeda

La prueba húmeda consiste en añadir una pequeña cantidad controlada de aceite al cilindro y repetir la compresión.

El aceite crea temporalmente un sellado adicional alrededor del pistón. Si la presión aumenta de manera considerable, se fortalece la sospecha de fuga por segmentos o cilindro.

El resultado no identifica cuál anillo está dañado ni demuestra que bastará con reemplazarlos.

Una cantidad excesiva altera la lectura y puede provocar un bloqueo hidráulico. La prueba debe realizarse con cuidado y solo como complemento.

Si la presión apenas cambia, puede existir una fuga por válvulas, junta o distribución, aunque tampoco es una regla absoluta.

Presión

La medición de presión del cárter es especialmente útil cuando el humo aparece bajo carga.

Un motor sano puede mantener un pequeño vacío o una presión limitada según el diseño. Un valor positivo elevado indica que los gases entran más rápido de lo que la ventilación puede retirarlos.

Primero se comprueba que el sistema PCV se encuentre libre. Si la presión continúa aumentando con la ventilación operativa, el desgaste interno se vuelve más probable.

La medición debe efectuarse con un equipo adecuado y registrarse durante ralentí, aceleración y carga.

Observar humo saliendo por la tapa de aceite puede orientar, pero no sustituye una medición. Cierta pulsación puede ser normal y depende de la arquitectura.

Consumo

El consumo de aceite debe cuantificarse. Una impresión del conductor puede ser imprecisa si el nivel no se mide siempre de la misma manera.

Se corrige el nivel, se registra el kilometraje y se vuelve a comprobar con el motor en la condición indicada por el fabricante.

Antes de atribuir la pérdida a los anillos deben descartarse fugas externas, enfriadores, turbo, PCV y sellos.

Un nivel que desciende rápidamente junto con humo bajo carga, presión elevada del cárter y bujías contaminadas forma una evidencia más sólida que cualquiera de esos datos por separado.

La cantidad aceptable depende del fabricante, del uso y de la condición del motor. No debe aplicarse una cifra universal a todos los vehículos.

Bujías

Las bujías permiten observar diferencias entre cilindros en motores de gasolina.

Una bujía contaminada con aceite puede mostrar residuos húmedos, brillantes o carbón pesado. El electrodo puede quedar cubierto y comenzar a fallar.

Si todas presentan depósitos semejantes, puede existir desgaste general, PCV o una entrada común desde el turbo.

Si solo una o dos están afectadas, se debe estudiar una falla localizada en esos cilindros, guías o sellos.

El aceite puede causar fallos de encendido, pero un fallo por combustible también deja depósitos oscuros. El olor, la textura y la repetición ayudan a diferenciar.

Potencia

La pérdida de compresión reduce el torque porque parte de la presión escapa sin empujar efectivamente el pistón.

El motor puede sentirse débil, especialmente bajo carga. La ECU abre más la mariposa o aumenta el combustible para producir el trabajo solicitado.

Esto incrementa el consumo y puede elevar la temperatura de escape. Si un cilindro aporta menos, aparecen vibraciones y correcciones de balance.

En motores diésel, la compresión insuficiente también dificulta alcanzar la temperatura necesaria para el encendido, especialmente durante el arranque en frío.

Una pérdida moderada y uniforme puede ser difícil de reconocer porque no existe un cilindro claramente diferente. El motor simplemente entrega menos rendimiento general.

Aceite contaminado

El blow-by introduce combustible, humedad, hollín y gases ácidos en el cárter.

El aceite pierde viscosidad y capacidad protectora. La contaminación acelera el desgaste de cojinetes, árboles y turbo.

El combustible diluido reduce el espesor de la película y facilita todavía más el paso por los segmentos.

Se crea así un ciclo de deterioro: el desgaste aumenta el blow-by, el blow-by degrada el lubricante y el lubricante degradado acelera el desgaste.

Los intervalos de cambio pueden necesitar reducción durante el diagnóstico, pero reemplazar aceite no corrige las holguras existentes.

Catalizador

El aceite quemado atraviesa el sistema de escape y llega al catalizador.

Una parte se oxida, pero los aditivos metálicos forman cenizas que permanecen en el interior. Con el tiempo disminuye la superficie activa y aumenta la posibilidad de restricción.

El sensor de oxígeno también puede contaminarse y responder lentamente. Aparecen códigos de mezcla o eficiencia como consecuencias secundarias.

Un catalizador caliente puede ocultar parte del humo al principio. La ausencia de una nube visible no garantiza que no exista consumo.

Reemplazar el catalizador sin corregir los anillos permite que el nuevo componente vuelva a contaminarse.

DPF

En motores diésel, el aceite quemado produce ceniza que queda atrapada en el filtro de partículas.

El hollín normal puede quemarse durante una regeneración. La ceniza mineral no desaparece de la misma manera.

Un consumo elevado acorta la vida útil del filtro y aumenta la contrapresión. También puede afectar catalizadores de oxidación y sistemas SCR.

Por esta razón, la especificación del aceite es especialmente importante en motores con postratamiento.

Turbo

Un motor con anillos desgastados puede generar una presión de cárter capaz de alterar el retorno de aceite del turbo.

El lubricante entra a presión al alojamiento central, pero normalmente regresa por gravedad. Si encuentra presión en el cárter, el drenaje disminuye.

El aceite se acumula y puede pasar hacia el compresor o la turbina, creando humo azul. En este caso, el turbo parece ser la fuente inmediata, pero la causa original puede estar en los segmentos.

Motorservice indica que la presión elevada del cárter producida por desgaste de pistones, anillos y cilindros puede impedir el retorno normal del turbo y provocar fugas de aceite.

Reemplazar el turbocompresor sin medir la presión interna puede hacer que la unidad nueva comience a humear poco después.

Diferencias

El patrón de humo ayuda a ordenar las causas. Los anillos desgastados suelen producir humo continuo o creciente durante una aceleración bajo carga.

Los sellos de válvula tienden a producir una nube después del arranque, del ralentí o de una desaceleración prolongada.

Un turbo puede humear bajo carga porque aumenta su velocidad y cambian las presiones en admisión y escape. También puede dejar aceite acumulado en el intercooler.

La PCV puede producir humo en distintos momentos según dónde se conecten sus conductos y cómo cambie el vacío.

Ningún patrón constituye una prueba definitiva. Sirve para seleccionar las comprobaciones más útiles.

Diagnóstico

El diagnóstico comienza confirmando el color, el olor, el consumo y la condición exacta donde aparece el humo.

Se inspecciona el motor en busca de fugas externas y se verifica el nivel y la viscosidad del aceite.

Después se revisa el sistema PCV, los conductos de admisión y, cuando existe, el turbo y el intercooler.

La compresión permite comparar cilindros. La prueba de fugas ayuda a localizar pérdidas y la presión del cárter muestra el resultado del blow-by.

Una cámara puede revelar rayaduras, zonas pulidas, depósitos y aceite localizado. Sin embargo, una inspección visual no reemplaza las mediciones dimensionales.

Si se desmonta el motor, se comprueban diámetros, conicidad, ovalización, holguras de pistón, ranuras y separación de extremos.

Errores

Un error frecuente consiste en instalar segmentos nuevos sin medir los cilindros. Si las paredes están ovaladas o pulidas, los anillos no sellarán correctamente.

Otro error consiste en realizar únicamente una compresión. Un anillo de aceite puede fallar sin reducir severamente esa medición.

También es incorrecto asumir que todo humo azul proviene de los segmentos. La ventilación, los sellos y el turbo deben comprobarse.

Utilizar un aceite más espeso puede reducir temporalmente el humo, pero no restaura el material perdido.

Los aditivos de limpieza pueden liberar depósitos en algunos casos, pero no corrigen ranuras desgastadas, anillos sin tensión ni cilindros deformados.

Reparación

La reparación depende de las dimensiones encontradas y no solamente del aspecto de los anillos.

Si los cilindros conservan tolerancias y el problema se limita a depósitos o segmentos dañados, puede ser posible bruñir correctamente e instalar un conjunto compatible.

Si existe conicidad, ovalización o rayaduras profundas, se necesita rectificado o una solución autorizada para recuperar una superficie cilíndrica.

Los pistones deben revisarse en busca de grietas, ranuras desgastadas, daños térmicos y holguras.

Los anillos se instalan en sus ranuras correctas y con la orientación indicada. Hastings advierte que montarlos en posiciones equivocadas o invertidos puede causar consumo excesivo, blow-by y rayado del cilindro.

Las aberturas se distribuyen siguiendo las instrucciones del fabricante. Alinearlas puede facilitar temporalmente el paso de gases y aceite, aunque durante el funcionamiento los segmentos pueden girar.

Bruñido

El bruñido crea una textura cruzada en la pared que ayuda a retener aceite y permite que los nuevos segmentos se asienten.

El ángulo, la rugosidad y la profundidad deben corresponder al tipo de anillo y cilindro.

Una superficie demasiado rugosa desgasta rápidamente. Una demasiado lisa dificulta el asentamiento y puede aumentar el consumo.

El bruñido no corrige una ovalización importante. Sigue la forma existente y puede dejar un cilindro brillante pero fuera de medida.

Después del trabajo, la limpieza es crítica. Las partículas abrasivas permanecen en la textura y destruyen rápidamente los componentes nuevos si no se eliminan.

Asentamiento

Los segmentos nuevos necesitan adaptarse a la pared durante los primeros ciclos de funcionamiento.

La carga controlada ayuda a generar presión detrás de los anillos y favorecer el contacto. Un funcionamiento exclusivamente en ralentí puede no crear las condiciones adecuadas.

Tampoco debe someterse el motor recién armado a una carga extrema sin verificar presión, temperatura y lubricación.

El procedimiento depende de los materiales, el acabado y las indicaciones del fabricante o reconstructor.

Durante esta etapa puede existir un consumo inicial limitado, pero debería disminuir a medida que se establece el sellado.

Daños

Continuar utilizando un motor con anillos desgastados puede producir varios daños secundarios.

El nivel bajo reduce la lubricación de cojinetes, árboles y turbo. La combustión de aceite contamina el escape y forma depósitos.

El blow-by degrada el lubricante y aumenta la presión sobre retenes y juntas. Pueden aparecer fugas externas que antes no existían.

La carbonilla puede pegar todavía más los segmentos, elevar la compresión efectiva en puntos calientes y favorecer preencendido.

En casos severos, un motor diésel puede aspirar suficiente aceite para utilizarlo como combustible y acelerar sin control. Esta situación exige detenerlo mediante un procedimiento seguro y no volver a arrancarlo hasta localizar el origen.

Verificación

Después de reparar, debe comprobarse la presión de aceite, la temperatura, la ventilación y la ausencia de fugas.

La compresión o la prueba de fugas pueden repetirse cuando el procedimiento y el asentamiento lo permitan.

La condición original debe reproducirse bajo carga de manera controlada. El humo no debe reaparecer y la presión del cárter debe mantenerse dentro del comportamiento esperado.

También se controla el nivel durante una distancia conocida. La desaparición inmediata del humo no basta si el motor continúa consumiendo.

El escape puede conservar aceite acumulado y producir humo residual durante un periodo. La diferencia es que la cantidad debe disminuir sin volver a acumularse.

Los sensores, las bujías, el catalizador y el filtro de partículas deben evaluarse por posibles daños secundarios.

Integración

Los anillos trabajan en la frontera entre la cámara de combustión y el cárter. Deben conservar presión arriba y aceite abajo mientras se desplazan sobre una pared caliente a gran velocidad.

Cuando se desgastan, esta separación comienza a fallar en ambos sentidos. Los gases descienden y aumentan el blow-by; el aceite asciende y participa en la combustión.

El resultado puede ser pérdida de potencia, presión de cárter elevada, consumo de lubricante, bujías contaminadas y humo azul que suele intensificarse bajo carga.

El diagnóstico correcto no debe basarse solo en el humo. Debe relacionar cuándo aparece, cuánto aceite consume el motor, cómo se comporta la compresión, qué presión existe en el cárter y en qué estado se encuentran cilindros, pistones y ventilación.

Una reparación completa tampoco consiste simplemente en colocar segmentos nuevos. Es necesario comprobar la geometría del cilindro, las ranuras, los drenajes, la lubricación y la causa que produjo el desgaste. Solo cuando todas estas superficies vuelven a trabajar dentro de sus condiciones previstas, los anillos pueden recuperar su función de sellar la combustión, controlar el aceite y proteger el funcionamiento interno del motor.

Referencias
