El motor bóxer, también denominado motor de cilindros horizontalmente opuestos, es una arquitectura de motor de combustión interna en la que los cilindros se distribuyen en dos bancadas enfrentadas a ambos lados del cigüeñal. Los pistones se desplazan horizontalmente en direcciones opuestas, acercándose simultáneamente hacia el centro del motor y alejándose de él de manera sincronizada. Este movimiento recuerda visualmente a los puños de dos boxeadores enfrentados, origen del término bóxer.
La disposición es muy diferente a la de un motor en línea, donde todos los cilindros se encuentran en una misma bancada, y también se distingue de un motor en V convencional, cuyas bancadas forman un determinado ángulo entre sí. En el bóxer, ambas bancadas se sitúan prácticamente a 180 grados, generando un motor muy bajo pero considerablemente ancho.
Esta arquitectura ha sido utilizada durante décadas en automóviles deportivos, vehículos de pasajeros, motocicletas y aeronaves ligeras. Entre sus aplicaciones más reconocibles se encuentran motores de Subaru, los seis cilindros empleados históricamente por Porsche y los bicilíndricos utilizados en numerosas motocicletas BMW. Su permanencia en vehículos modernos demuestra que no se trata simplemente de una configuración histórica, sino de una solución con características mecánicas particulares que todavía puede resultar ventajosa cuando se integra correctamente en el diseño completo del vehículo.
Disposición

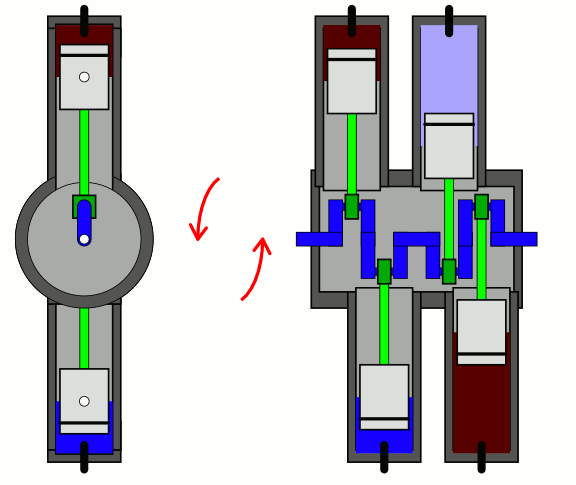

En un motor bóxer, el cigüeñal se encuentra situado entre las dos bancadas de cilindros. Una mitad de los cilindros apunta hacia un lado y la otra hacia el lado contrario.
Cada pistón está unido al cigüeñal mediante su propia biela. Los pistones enfrentados trabajan de manera simétrica: cuando uno se aleja del centro del motor, su opuesto también se aleja hacia el otro lado. Cuando uno se aproxima al cigüeñal, el otro hace lo mismo desde la dirección contraria.
Desde el exterior puede imaginarse como dos grupos de pistones que se mueven lateralmente en direcciones opuestas.
Esta característica genera una importante diferencia respecto de otras configuraciones. Las fuerzas de inercia producidas por un pistón pueden ser parcialmente o totalmente contrarrestadas por las correspondientes al pistón ubicado en el lado opuesto.
El resultado puede ser un funcionamiento naturalmente suave y con bajos niveles de vibración, aunque el equilibrio exacto depende del número de cilindros, la disposición de los muñones del cigüeñal y las distancias existentes entre los planos de movimiento de las bielas.
Cigüeñal
Una característica fundamental de un auténtico bóxer es la disposición de las bielas sobre el cigüeñal.
Los pistones enfrentados no suelen compartir exactamente el mismo muñón como ocurre en determinadas configuraciones en V. Cada pistón dispone de una posición de muñón que permite que los dos pistones enfrentados se acerquen o alejen simultáneamente del centro.
Esta geometría es lo que produce el característico movimiento de “puños enfrentados”.
El cigüeñal puede ser más largo o complejo según el número de cilindros, pero la arquitectura permite conseguir secuencias de encendido muy uniformes en configuraciones adecuadas.
En un bóxer de cuatro cilindros, por ejemplo, existen dos cilindros en cada lado del motor. En uno de seis cilindros se encuentran tres a cada lado.
La distribución simétrica de las masas constituye una de las características mecánicas más importantes de esta arquitectura.
Bóxer y motor plano
Los términos motor bóxer y motor plano suelen utilizarse como si fueran exactamente lo mismo, pero técnicamente no siempre lo son.
Un flat engine es cualquier motor cuyas bancadas estén dispuestas aproximadamente a 180°. Dentro de esa categoría pueden existir diferentes diseños de cigüeñal.
En un verdadero bóxer, los pistones enfrentados poseen una disposición de cigüeñal que hace que ambos se acerquen al centro simultáneamente y después se alejen al mismo tiempo.
Existe también la denominada configuración V a 180°, utilizada históricamente en algunos motores de competición y altas prestaciones. Exteriormente puede parecer prácticamente igual porque los cilindros también están distribuidos horizontalmente, pero la relación entre las bielas y los muñones del cigüeñal es diferente.
Por eso no todo motor plano es necesariamente un bóxer, aunque todos los motores bóxer pertenecen a la familia de motores planos.
La diferencia no es solamente terminológica. La configuración del cigüeñal modifica las fuerzas de inercia, el orden de encendido y el comportamiento vibratorio del conjunto.
Equilibrio
Una de las principales ventajas del motor boxer es su equilibrio natural de las masas alternativas.
Cada pistón acelera y desacelera continuamente durante el funcionamiento. Debido a su masa, ese cambio de velocidad produce fuerzas de inercia que deben ser absorbidas por el bloque y los soportes del motor.
En un motor en línea, parte de estas fuerzas puede sumarse y generar vibraciones que requieren contrapesos, árboles de balance o soportes especialmente diseñados.
En la configuración bóxer, el movimiento de un pistón puede ser contrarrestado por otro que se mueve simultáneamente en sentido físico opuesto.
Esto permite cancelar una parte importante de las fuerzas primarias de inercia.
La ventaja es especialmente notable en configuraciones correctamente diseñadas de cuatro y seis cilindros. Un bóxer de seis cilindros puede alcanzar un nivel particularmente alto de equilibrio dinámico, razón por la cual esta arquitectura resulta apropiada para motores destinados a combinar altas revoluciones con funcionamiento suave.
Sin embargo, afirmar que cualquier bóxer está “perfectamente equilibrado” sería incorrecto. Las bielas no pueden ocupar exactamente el mismo espacio físico sobre el cigüeñal, por lo que los cilindros enfrentados suelen presentar pequeños desplazamientos longitudinales. Esto puede generar pares de balance o momentos residuales.
El número de cilindros y la geometría completa del cigüeñal determinan el comportamiento final.
Centro de gravedad
Otra característica importante es la reducida altura física del conjunto.
Debido a que los cilindros se extienden horizontalmente en lugar de levantarse verticalmente sobre el cigüeñal, el motor puede instalarse relativamente bajo dentro del vehículo.
Esto permite disminuir la altura de una parte considerable de su masa y puede contribuir a conseguir un centro de gravedad más bajo.
Un centro de gravedad reducido disminuye la transferencia lateral de carga y el momento de balanceo de la carrocería durante los cambios de dirección, siempre considerando el diseño completo del vehículo.
Esta ventaja explica parte del atractivo del bóxer en automóviles deportivos. El motor puede situarse bajo dentro del chasis sin necesidad de aumentar excesivamente la altura del capó.
Sin embargo, utilizar un bóxer no garantiza automáticamente que todo el vehículo tenga un centro de gravedad excepcionalmente bajo. La altura de la suspensión, batería, transmisión, pasajeros, depósito de combustible y demás masas también intervienen.
La arquitectura simplemente proporciona al diseñador una oportunidad favorable para instalar una masa importante a menor altura.
Anchura
La principal consecuencia geométrica de reducir la altura es aumentar la anchura.
Los cilindros, culatas, árboles de levas y tapas se extienden hacia ambos lados del cigüeñal. Un bóxer moderno con distribución DOHC puede ser particularmente ancho porque cada bancada necesita alojar su propia culata y mecanismo de válvulas.
Este factor condiciona el diseño del compartimiento del motor.
En un automóvil, la suspensión delantera, largueros, dirección, colectores de escape y sistemas auxiliares deben dejar espacio suficiente para las culatas.
Por ello, un motor que parece compacto cuando se observa su altura puede ocupar una superficie horizontal considerable.
Esta es una de las razones por las que los motores bóxer no se utilizan universalmente. Las ventajas de altura y balance deben compensar la dificultad adicional de empaquetar un motor ancho.
Funcionamiento de cuatro tiempos
La disposición horizontal no modifica los principios básicos del ciclo de cuatro tiempos.
Durante la admisión, el pistón se desplaza aumentando el volumen del cilindro mientras la válvula de admisión permanece abierta. Durante la compresión, las válvulas se cierran y el pistón se aproxima a la cámara de combustión.
Después ocurre la combustión y el pistón es impulsado en el tiempo de expansión. Finalmente, durante el escape, vuelve hacia la cámara mientras la válvula correspondiente permite evacuar los gases quemados.
La diferencia es simplemente que estos movimientos ocurren lateralmente respecto al vehículo.
La gravedad no impulsa ni perjudica significativamente el movimiento del pistón porque las aceleraciones generadas por el cigüeñal son enormemente superiores a la aceleración gravitacional durante gran parte del funcionamiento.
El pistón, por tanto, no necesita desplazarse verticalmente para funcionar correctamente.
Refrigeración
La arquitectura bóxer puede utilizar refrigeración por aire, aceite o líquido, dependiendo del diseño.
En motocicletas refrigeradas por aire, disponer los cilindros directamente hacia los lados puede ser especialmente ventajoso porque las culatas quedan expuestas al flujo de aire.
En automóviles modernos la situación es distinta. Los motores bóxer actuales pueden utilizar circuitos convencionales de refrigeración líquida con galerías internas alrededor de los cilindros y cámaras de combustión.
La existencia de dos bancadas obliga a distribuir el refrigerante correctamente hacia ambos lados, pero este problema no es muy diferente conceptualmente al encontrado en un motor en V.
La gestión térmica debe conseguir que ambas culatas funcionen dentro de rangos similares de temperatura y evitar puntos calientes alrededor de las cámaras de combustión.
Lubricación
La orientación horizontal requiere considerar cuidadosamente el retorno y control del aceite.
En un motor en línea, gran parte del aceite que llega a la culata puede regresar hacia el cárter principalmente por gravedad siguiendo galerías relativamente verticales.
En un bóxer, las culatas se encuentran a ambos lados del bloque y los cilindros se extienden horizontalmente. El fabricante debe diseñar conductos de drenaje y sistemas de ventilación capaces de devolver eficientemente el lubricante.
Esto no significa que la arquitectura presente necesariamente problemas de lubricación. Un motor diseñado correctamente puede utilizar un sistema de cárter húmedo convencional durante cientos de miles de kilómetros.
En aplicaciones deportivas donde existen fuertes aceleraciones laterales, frenadas y curvas prolongadas también pueden utilizarse sistemas de cárter seco o bombas de recuperación adicionales para mantener estable el suministro de aceite.
La lubricación depende más del diseño específico del circuito que de la simple orientación de los cilindros.
Pistones y cilindros horizontales
Una duda frecuente consiste en pensar que los pistones deberían desgastar siempre la parte inferior de los cilindros debido a la gravedad.
La gravedad sí actúa sobre las piezas, pero es solamente una de muchas fuerzas presentes.
Durante la combustión y el movimiento del mecanismo biela-cigüeñal aparecen fuerzas laterales sobre las faldas del pistón mucho mayores que su propio peso. La dirección y magnitud de estas cargas varían durante el ciclo.
Por esta razón, el desgaste del cilindro depende principalmente de lubricación, geometría del pistón, presión de combustión, temperatura, materiales, acabado superficial y fuerzas laterales generadas por la biela.
Los motores bóxer están diseñados específicamente teniendo en cuenta su orientación y pueden conseguir vidas útiles comparables a otras arquitecturas.
Sonido característico
Los motores bóxer suelen asociarse con un sonido grave y fácilmente reconocible, pero la disposición de los cilindros no explica por sí sola todos los sonidos que popularmente se atribuyen a esta arquitectura.
El sonido del escape depende enormemente del orden de encendido, longitud de los colectores, unión de los conductos, silenciadores y turbocompresores.
El conocido sonido irregular de determinados Subaru de generaciones anteriores, por ejemplo, está muy relacionado con el uso de colectores de escape de longitudes diferentes. Cuando se emplean conductos de longitudes similares, el sonido puede volverse considerablemente más uniforme aunque el motor siga siendo bóxer.
Por otro lado, un seis cilindros bóxer posee una secuencia de impulsos diferente y normalmente presenta un sonido más continuo debido al mayor número de eventos de combustión.
Por tanto, el característico sonido de cada motor surge de la interacción entre arquitectura, orden de encendido y sistema de escape.
Motores de dos cilindros
Una de las configuraciones más sencillas es el bóxer bicilíndrico.
Posee un cilindro a cada lado del cigüeñal. Los dos pistones se desplazan hacia afuera y hacia adentro simultáneamente.
Esta disposición es especialmente conocida en motocicletas, donde además permite colocar las culatas directamente frente al flujo de aire.
El motor puede presentar un buen equilibrio de fuerzas alternativas, aunque la separación física entre los cilindros produce ciertos momentos dinámicos que deben considerarse.
Su bajo centro de masa y la exposición de los cilindros han permitido que esta arquitectura permanezca vigente durante muchas generaciones de motocicletas.
Cuatro cilindros

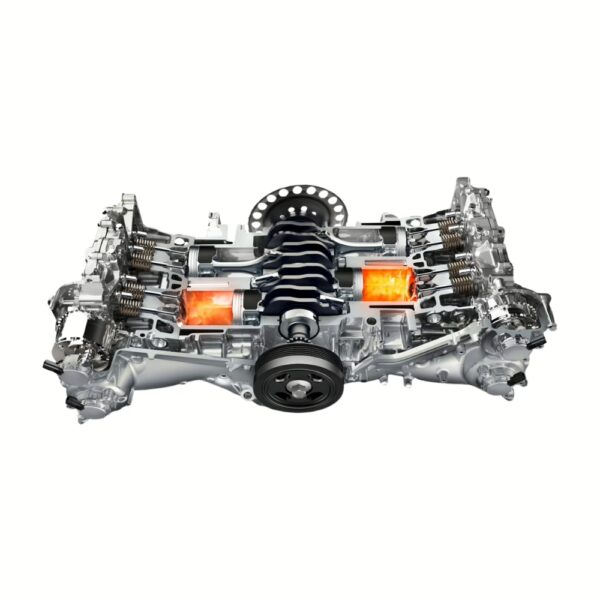

El bóxer de cuatro cilindros utiliza dos cilindros a cada lado.
Esta configuración ofrece una combinación particularmente interesante entre tamaño, suavidad y capacidad de producir potencia suficiente para automóviles de pasajeros.
Ha sido utilizada extensamente en vehículos de Subaru y anteriormente apareció en modelos de otros fabricantes.
Con una geometría de cigüeñal adecuada, las fuerzas alternativas pueden equilibrarse favorablemente sin depender necesariamente de árboles contrarrotantes como los utilizados en muchos cuatro cilindros en línea de gran cilindrada.
El bloque, sin embargo, necesita dos culatas completas, una para cada bancada, aumentando el número de componentes respecto de un cuatro cilindros en línea.
Seis cilindros
El bóxer de seis cilindros está formado por tres cilindros a cada lado del cigüeñal.
Esta arquitectura puede conseguir un funcionamiento especialmente suave debido a la distribución de los movimientos de los seis pistones y a la frecuencia uniforme de los eventos de combustión.
Ha alcanzado una fuerte asociación histórica con automóviles deportivos debido a su utilización continuada en el Porsche 911.
En aplicaciones actuales puede combinarse con inyección directa, distribución variable, turbocompresores, refrigeración líquida y sistemas híbridos, demostrando que la disposición bóxer puede integrarse con tecnologías modernas sin abandonar su principio mecánico básico.
Su principal inconveniente geométrico continúa siendo la anchura, especialmente cuando dispone de culatas de múltiples válvulas y sistemas de escape complejos.
Bóxer frente a motor en línea
Un motor en línea concentra todos sus cilindros en una sola bancada. Esto simplifica elementos como la culata, el sistema de distribución y el colector de escape.
Un cuatro cilindros en línea puede utilizar una sola culata, mientras que un bóxer de cuatro cilindros necesita normalmente dos.
Esto puede hacer que el motor en línea sea más económico y estrecho.
El bóxer responde con una menor altura, buen equilibrio y la posibilidad de situar su masa más cerca del suelo.
La elección depende del vehículo. En un automóvil pequeño con compartimiento estrecho puede ser preferible un motor transversal en línea. En un vehículo diseñado alrededor de una transmisión longitudinal y un centro de gravedad bajo, el bóxer puede ofrecer ventajas importantes.
Bóxer frente a motor en V
Un motor en V también divide los cilindros en dos bancadas, pero las coloca formando un ángulo inferior a 180°.
Esto permite conseguir un conjunto mucho más estrecho.
La configuración V resulta especialmente útil al aumentar el número de cilindros porque permite instalar seis, ocho o más cilindros sin que el motor alcance una longitud excesiva.
El bóxer lleva la separación entre bancadas hasta el extremo horizontal. Esto reduce su altura y proporciona características de equilibrio particulares, pero aumenta considerablemente su anchura.
Ninguna arquitectura es intrínsecamente superior. Cada una representa un compromiso diferente entre dimensiones, masa, vibraciones, fabricación, centro de gravedad y necesidades del vehículo.
Mantenimiento
La utilización de dos culatas puede aumentar la cantidad de componentes relacionados con juntas, árboles de levas, tapas y sistemas de distribución.
Dependiendo del vehículo, determinados trabajos pueden resultar más difíciles debido a que las culatas se encuentran cerca de los laterales del compartimiento del motor.
Las bujías, bobinas o tapas de válvulas pueden disponer de menos espacio de acceso que en algunos motores en línea.
Sin embargo, esto depende enormemente del diseño del automóvil. En otros casos ciertos elementos situados lateralmente pueden ser relativamente accesibles.
No debe considerarse que un motor bóxer sea automáticamente más problemático o menos fiable. La confiabilidad depende de materiales, diseño, mantenimiento, lubricación, refrigeración y calidad de fabricación, igual que en cualquier otra arquitectura.
Ventajas reales
La principal característica favorable del bóxer es la combinación de baja altura y buen equilibrio dinámico.
La disposición enfrentada permite cancelar importantes fuerzas de inercia y puede disminuir la necesidad de soluciones adicionales destinadas a controlar vibraciones.
Su reducida altura permite posicionar el motor más cerca del suelo y, dependiendo del diseño del vehículo, contribuir a mejorar el comportamiento dinámico.
La corta longitud longitudinal de determinadas configuraciones también puede ser beneficiosa para distribuir componentes dentro del vehículo.
En motores deportivos, estas características pueden combinarse con altas revoluciones y elevadas potencias específicas.
Limitaciones
La anchura constituye su principal limitación geométrica.
Dos culatas alejadas entre sí ocupan un espacio que podría necesitarse para suspensión, dirección o estructuras de impacto.
También existe una duplicación de ciertos componentes. Un cuatro cilindros en línea necesita una culata, mientras que un cuatro cilindros bóxer dispone de dos bancadas completas.
Los sistemas de admisión, escape, distribución y refrigeración deben atender ambos lados.
La producción puede resultar más compleja y el mantenimiento puede requerir procedimientos particulares debido al limitado acceso lateral.
Por estas razones, la arquitectura bóxer no se convirtió en la configuración dominante de la industria, a pesar de sus ventajas dinámicas.
Una arquitectura diferente
El motor bóxer demuestra que no existe una única manera óptima de distribuir los cilindros alrededor de un cigüeñal. Colocarlos horizontalmente permite aprovechar el movimiento opuesto de los pistones para conseguir un conjunto de baja altura y favorable equilibrio, pero obliga a aceptar un motor considerablemente más ancho.
Su característica más importante no es simplemente que los cilindros estén “acostados”. En un verdadero bóxer, los pistones enfrentados poseen una cinemática específica que permite que se aproximen y alejen simultáneamente del centro del motor, generando la imagen que dio nombre a esta arquitectura.
Esa geometría afecta prácticamente todos los aspectos del vehículo: vibraciones, centro de gravedad, diseño del cigüeñal, ubicación de la transmisión, sistema de escape, refrigeración, lubricación y espacio disponible alrededor del motor.
Después de más de un siglo de desarrollo de motores de combustión, el bóxer continúa utilizándose porque sus ventajas siguen siendo técnicamente relevantes. Desde un pequeño bicilíndrico de motocicleta hasta un seis cilindros turboalimentado de altas prestaciones, el principio permanece esencialmente igual: dos bancadas enfrentadas que transforman el movimiento simétrico de sus pistones en una de las arquitecturas más reconocibles de la ingeniería automotriz.
