Intervenir un circuito eléctrico automotriz exige mucho más que saber utilizar un multímetro o reconocer los colores de un arnés. Antes de desconectar, medir, puentear o alimentar un componente, el técnico debe comprender qué tipo de energía circula por el sistema, qué dispositivos permanecen activos con el vehículo apagado y qué consecuencias puede producir una conexión equivocada. Una prueba improvisada puede quemar un fusible, destruir una unidad de control, activar un airbag, provocar un incendio o exponer al técnico a una descarga peligrosa.
En un automóvil convencional suelen coexistir circuitos de 12 voltios, líneas de referencia de 5 voltios, señales digitales de baja corriente, pulsos inductivos, sistemas de encendido capaces de generar decenas de miles de voltios y acumuladores que pueden entregar cientos de amperios durante un cortocircuito. En vehículos comerciales también son comunes los sistemas de 24 voltios. Los híbridos y eléctricos agregan circuitos de alta tensión cuya intervención requiere capacitación, herramientas, equipos de protección y procedimientos específicos del fabricante.
Por ello, la tensión nominal no debe utilizarse como único indicador del peligro. Un circuito de 12 voltios normalmente no produce una descarga peligrosa a través de la piel seca, pero una batería puede liberar una corriente extremadamente alta si una herramienta une accidentalmente sus terminales. El metal puede calentarse en segundos, producir un arco, fundirse o generar la proyección de partículas. OSHA advierte que incluso los sistemas de 12 y 24 voltios pueden causar lesiones graves en determinadas condiciones y considera peligrosos los circuitos de 50 voltios o más.
La primera precaución consiste en no tocar un circuito hasta conocer su arquitectura. El diagrama eléctrico permite identificar alimentaciones permanentes, líneas controladas por relé, masas compartidas, módulos intermedios y componentes conectados a una misma referencia. Sin esta información, desconectar una batería, aplicar un puente o medir resistencia puede generar una conclusión equivocada o dañar una salida electrónica.
Preparación
Antes de comenzar, el vehículo debe quedar inmovilizado sobre una superficie estable. La transmisión se coloca en estacionamiento o en la posición indicada, se aplica el freno de estacionamiento y se utilizan calzos cuando existe riesgo de movimiento. Si el trabajo requiere elevarlo, debe sostenerse con equipos certificados y puntos de apoyo correctos. El sistema eléctrico no constituye el único peligro: un arranque inesperado, un electroventilador automático o un vehículo mal asegurado pueden causar lesiones graves.
El área de trabajo debe permanecer ventilada, limpia y sin fuentes abiertas de ignición. Cerca de una batería pueden existir gases inflamables, especialmente durante la carga o cuando el acumulador está dañado. Chispas provenientes de herramientas, interruptores, cargadores o conexiones pueden encender una mezcla acumulada. Las normas de seguridad para baterías destacan la necesidad de ventilación suficiente para evitar concentraciones explosivas.
La iluminación debe permitir identificar correctamente terminales, colores y seguros. Trabajar a oscuras favorece puentes equivocados, conexiones invertidas y daños en las trabas. El técnico debe retirar anillos, relojes, cadenas y otros objetos metálicos. Una joya que cierre un circuito entre positivo y masa puede calentarse de manera casi instantánea y producir una quemadura profunda.
También debe revisarse la información del fabricante. Algunos vehículos necesitan conservar alimentación auxiliar para proteger memorias o permitir procedimientos de servicio, mientras otros exigen desconectar completamente la batería antes de intervenir. Determinados módulos requieren un tiempo de espera para descargar condensadores. Aplicar un procedimiento genérico a todos los automóviles puede causar pérdida de adaptaciones, bloqueo de sistemas o activación accidental.
Identificación
No todos los conductores del vehículo cumplen la misma función. Un cable grueso conectado al motor de arranque puede transportar cientos de amperios, mientras una línea de sensor puede trabajar con pocos miliamperios. Ambos pueden mostrar una tensión semejante, pero no admiten las mismas herramientas ni pruebas.
Los cables de color naranja se utilizan normalmente para identificar circuitos de alta tensión en vehículos electrificados. No deben cortarse, perforarse, abrirse ni manipularse como si fueran cables convencionales. La ausencia de color naranja tampoco garantiza que todo el vehículo esté desenergizado, porque pueden existir condensadores, cables protegidos dentro de carcasas y sistemas de baja tensión capaces de activar contactores.
Los conectores amarillos o identificados específicamente por el fabricante suelen pertenecer al sistema de retención suplementaria. En ellos pueden encontrarse airbags, pretensores y sensores de impacto. No se les aplica corriente directa, no se comprueban con lámparas de prueba y no se mide su resistencia mediante procedimientos improvisados.
Las líneas de comunicación CAN, LIN y otras redes tampoco deben puentearse. Suelen transportar señales de baja corriente y dependen de niveles, resistencias y formas de onda precisas. Una conexión accidental a batería puede dañar varios módulos a la vez.
Antes de intervenir debe identificarse si el circuito es una alimentación, una masa, una salida controlada, una señal analógica, una señal digital o una línea de comunicación. El color del cable ayuda, pero nunca reemplaza al diagrama porque distintos fabricantes utilizan convenciones diferentes.
Batería
La batería de baja tensión puede entregar una corriente muy superior a la que parece sugerir su voltaje. Si una llave metálica toca simultáneamente el borne positivo y una parte de la carrocería, el circuito queda prácticamente sin resistencia. La corriente aumenta de forma brusca, la herramienta puede soldarse y el material puede fundirse.
Antes de desconectar se apaga el encendido, se retira la llave cuando corresponda y se espera el tiempo indicado para que los módulos entren en reposo. En vehículos con acceso sin llave, la llave o el dispositivo móvil debe mantenerse lejos para impedir que el sistema despierte mientras se trabaja.
Cuando el procedimiento exige desconectar la batería, normalmente se retira primero el cable negativo. Esta secuencia reduce el riesgo de que una herramienta apoyada entre el terminal positivo y la carrocería cierre un cortocircuito, porque el retorno hacia la batería ya fue interrumpido. Al reconectar, suele instalarse primero el positivo y después el negativo. No obstante, siempre debe respetarse la información específica del vehículo.
La desconexión puede borrar memorias de radio, posiciones de ventanas, adaptaciones de ralentí, aprendizajes de transmisión y códigos necesarios para el diagnóstico. Antes de retirar la alimentación se registran códigos, datos congelados y configuraciones relevantes. Un mantenedor de memoria solo debe utilizarse cuando esté autorizado y correctamente protegido; no se instala como sustituto de una desenergización requerida por seguridad.
Las baterías dañadas, hinchadas, congeladas, con fugas o excesivamente calientes no deben cargarse ni puentearse sin evaluación. El electrolito puede causar quemaduras químicas, mientras una conexión inversa o una chispa próxima a los respiraderos puede provocar una explosión.
Medición

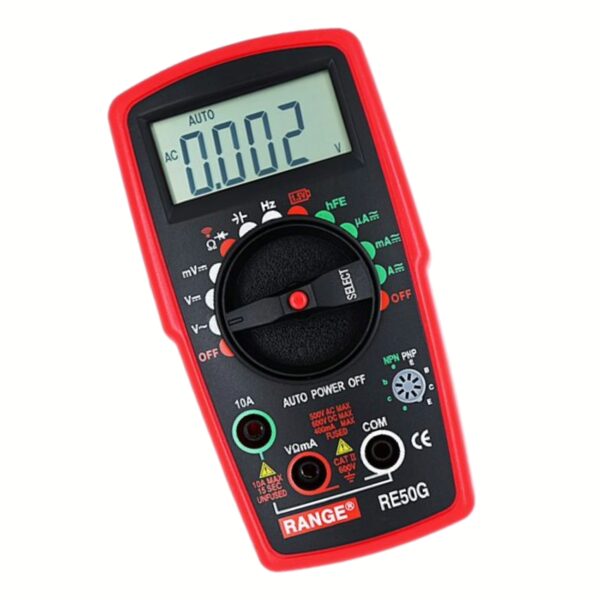

El multímetro debe estar en buen estado, con fusibles internos correctos, puntas aisladas y capacidad suficiente para el circuito. Antes de medir se comprueba que los cables estén conectados en las entradas adecuadas. Uno de los errores más peligrosos consiste en dejar la punta roja en el terminal de corriente y colocar el instrumento sobre una fuente de tensión. En esa configuración, el multímetro puede funcionar como un puente de muy baja resistencia y provocar un cortocircuito.
La medición de voltaje se realiza conectando el instrumento en paralelo. La resistencia y la continuidad se miden únicamente con el circuito desenergizado y descargado. El amperaje convencional exige abrir el circuito y colocar el medidor en serie, una operación que puede ser peligrosa si se desconoce la corriente esperada. En circuitos de alta demanda resulta más seguro utilizar una pinza amperimétrica adecuada.
Nunca se mide resistencia en un circuito energizado. Además de producir una lectura falsa, la tensión externa puede dañar el multímetro o el módulo conectado. Tampoco debe usarse la función de continuidad sobre airbags, pretensores, sistemas de alta tensión o componentes cuya información técnica no autorice la prueba.
La categoría de seguridad del instrumento adquiere mayor importancia al trabajar con sistemas de alta tensión, cargadores y equipos conectados a la red. Un multímetro automotriz puede ser apropiado para circuitos convencionales, pero no necesariamente para medir el paquete de tracción o una estación de carga. Fluke indica que los instrumentos destinados al diagnóstico automotriz e híbrido deben seleccionarse según las funciones y protecciones requeridas para la aplicación.
Las puntas deben colocarse sin tocar simultáneamente dos terminales. En conectores de paso reducido se utilizan adaptadores o puntas finas. Introducir objetos demasiado gruesos abre los terminales y crea una futura falla por contacto deficiente.
Circuitos activos
La ausencia de ruido o iluminación no significa que el circuito esté inactivo. Muchos módulos permanecen despiertos después de apagar el vehículo, y otros pueden activarse al abrir una puerta, acercar la llave, conectar un escáner o detectar una variación térmica.
El electroventilador puede encenderse con el motor detenido debido a temperatura, aire acondicionado o una prueba electrónica. Antes de trabajar cerca de las aspas se desconecta su conector o se aplica el aislamiento indicado. No es suficiente confiar en que el ventilador no está girando en ese instante.
Las bombas eléctricas de combustible, refrigerante, frenos y vacío también pueden activarse automáticamente. En híbridos, el motor de combustión puede arrancar sin una acción tradicional sobre la llave cuando el sistema de propulsión permanece en modo preparado. El tablero debe indicar claramente que el vehículo está apagado y se debe seguir el procedimiento de inmovilización.
Las suspensiones neumáticas y sistemas de nivelación pueden modificar la altura aunque el vehículo esté estacionado. Trabajar debajo sin desactivar el control puede producir atrapamiento. De manera similar, los frenos de estacionamiento eléctricos y actuadores de transmisión pueden moverse al recibir una orden de servicio.
Fusibles y puentes
El fusible protege al conductor frente a una corriente capaz de recalentarlo. No debe reemplazarse por uno de mayor capacidad para “comprobar si aguanta”. Si el fusible se abre, existe una sobrecarga, un corto o un componente defectuoso que debe localizarse.
Tampoco debe sustituirse por alambre, papel metálico, tornillos u otros objetos. Estas prácticas eliminan la protección y permiten que el arnés se caliente hasta dañar el aislamiento o iniciar un incendio.
Un puente de prueba debe incluir un fusible cercano a la fuente y un cable con sección suficiente. Se utiliza durante el tiempo mínimo necesario y solo entre terminales identificados. Puentear cavidades de un relé sin conocer su numeración puede enviar tensión hacia la ECU o unir positivo y masa.
La lámpara de prueba convencional resulta útil en determinados circuitos de potencia, pero puede consumir más corriente de la que una salida electrónica puede soportar. No debe aplicarse a sensores, redes, airbags, salidas PWM o módulos sin confirmar su compatibilidad. En estos circuitos se utiliza un multímetro de alta impedancia, osciloscopio o una carga diseñada para la prueba.
La aplicación directa de batería a un actuador también necesita precaución. Puede ser válida para un motor convencional de dos terminales, pero no para un componente con módulo integrado, control digital o electrónica interna. Antes de alimentar se identifican polaridad, corriente esperada y tiempo máximo de activación.
Conectores
Los conectores no deben separarse tirando de los cables. Primero se identifica la traba primaria, la retención secundaria y cualquier palanca de cierre. Forzar una carcasa puede romper el seguro, desplazar un terminal o dañar el sello.
Antes de desconectar un módulo es recomendable comprobar si la información técnica exige cortar alimentación. Retirar un conector mientras circula corriente puede producir un arco en los terminales, registrar códigos o dañar una etapa de potencia.
Las mediciones por la parte posterior se realizan con adaptadores adecuados, evitando perforar los sellos. Si resulta imprescindible atravesar un aislamiento, la abertura debe repararse de forma estanca. Dejar una perforación permite ingreso de humedad y corrosión por capilaridad.
No se aplica grasa, limpiador o aerosol indiscriminadamente. Algunos productos deterioran plásticos, sellos y recubrimientos. La grasa dieléctrica puede utilizarse en lugares autorizados para proteger sellos, pero no corrige terminales abiertos, quemados o corroídos.
Un conector recalentado debe sustituirse junto con los terminales afectados y el tramo de conductor contaminado. Limpiar el plástico derretido y volver a conectarlo mantiene una resistencia elevada que puede destruir nuevamente el componente.
Masas
Las masas soportan el retorno de corriente y deben comprobarse bajo carga. Una conexión floja entre motor, carrocería y batería puede hacer que la corriente del arranque busque caminos alternativos por cables secundarios, mallas o componentes electrónicos.
Antes de retirar una correa de masa se registra su ubicación y se comprueba que el vehículo esté desenergizado. Al reinstalar, las superficies deben estar limpias y firmes. Pintura, sellador, corrosión o una arandela incorrecta pueden aumentar la resistencia.
Agregar una masa auxiliar puede utilizarse como prueba temporal, pero no debe quedar instalada sin comprender el diseño. Los módulos pueden utilizar masas separadas para potencia, sensores y blindaje. Unirlas arbitrariamente puede introducir ruido o recorridos no previstos.
La prueba de caída de voltaje es preferible a confiar únicamente en la continuidad. Se realiza con el consumidor funcionando, midiendo entre el punto de masa del componente y el borne negativo. Una lectura elevada indica una pérdida en el retorno.
Encendido
El sistema de encendido genera alta tensión incluso cuando la alimentación primaria es de 12 voltios. Las bobinas pueden producir una descarga dolorosa y peligrosa, especialmente para personas con dispositivos médicos implantados o bajo condiciones de humedad.
No se sostiene un cable de bujía ni una bobina con la mano para comprobar si existe chispa. Se utiliza un probador aislado y correctamente conectado a masa. La chispa no debe descargarse cerca de combustible, vapores o una batería en carga.
Desconectar una bobina con el motor funcionando puede generar arcos y picos de tensión. Algunos procedimientos de diagnóstico permiten desactivar cilindros mediante escáner, lo que evita liberar combustible sin quemar y protege el catalizador.
La punta de la bobina, el aislador de la bujía y el pozo deben estar secos. Antes de usar aire comprimido se protege la vista y se evita proyectar suciedad hacia el cilindro o hacia otros técnicos.
Airbags
Los airbags y pretensores contienen elementos capaces de activarse de manera explosiva. Una intervención incorrecta puede desplegarlos sin aviso y causar lesiones. Antes de trabajar en volante, columna, tablero, asientos, cinturones o zonas próximas a sensores de impacto, se consulta el procedimiento del sistema SRS.
Normalmente se desconecta la batería y se espera el tiempo indicado para que los condensadores de reserva se descarguen. Este tiempo no debe inventarse ni sustituirse por unos pocos segundos. El sistema puede conservar energía después de retirar el borne.
No se prueba un detonador con lámpara, ohmímetro convencional ni alimentación directa. Los simuladores y resistencias de prueba deben ser los especificados para el vehículo. Tampoco se coloca el cuerpo frente al módulo durante su manipulación.
Una unidad de airbag desmontada se transporta y almacena con la cubierta de despliegue orientada hacia arriba y lejos de calor, electricidad estática y fuentes de energía, siguiendo las instrucciones del fabricante. Los conectores y cables del SRS se revisan antes de condenar el módulo, pero sin aplicar procedimientos que puedan activarlo. HELLA recalca la necesidad de observar las normas del sistema de airbag y desconectar la batería antes de intervenir componentes relacionados, como el anillo de contacto del volante.
Alta tensión
Los vehículos híbridos y eléctricos contienen baterías y circuitos capaces de causar descarga, arco eléctrico, quemaduras e incendio. La intervención en estos sistemas está reservada a personal capacitado y autorizado. La experiencia con circuitos de 12 voltios no habilita automáticamente para trabajar con alta tensión.
El vehículo no debe intervenirse mientras se encuentra conectado a un cargador. Tesla advierte que durante la carga los circuitos de alta tensión permanecen activos y que los cables o componentes identificados para alta tensión no deben tocarse, cortarse ni abrirse antes de ejecutar el procedimiento de desactivación y confirmar la ausencia de tensión.
La desenergización no consiste solamente en retirar un desconectador de servicio. Normalmente incluye identificar el vehículo, impedir la reconexión, desconectar la fuente de baja tensión, retirar o bloquear el servicio HV, esperar la descarga de condensadores y verificar la ausencia de tensión con un instrumento apropiado. El procedimiento cambia entre marcas y modelos, por lo que se siguen las instrucciones exactas.
El instrumento utilizado para confirmar ausencia de tensión debe probarse antes y después de la medición sobre una fuente conocida. Esta secuencia demuestra que el equipo funcionaba antes de tocar el vehículo y que no falló durante la prueba.
Los guantes aislantes deben poseer la clase correcta, estar dentro de su periodo de prueba y revisarse antes de cada uso. Se utilizan junto con protectores exteriores cuando el procedimiento lo exige. También se requieren protección ocular, herramientas aisladas y una zona de trabajo delimitada. Los manuales de servicio de Tesla especifican la inspección de guantes, el uso de protección ocular y la eliminación de objetos metálicos antes de manipular componentes de alta tensión.
Un vehículo accidentado, inundado o con la batería deformada requiere precauciones adicionales. La ausencia de humo no garantiza estabilidad. Puede existir energía almacenada, refrigerante conductor, celdas dañadas o riesgo de propagación térmica. No se perfora, eleva ni almacena el paquete sin seguir la información de emergencia y servicio correspondiente.
Carga y programación
Los cargadores y fuentes externas deben conectarse con polaridad correcta y seleccionarse según el tipo de batería. Una tensión excesiva puede dañar módulos, mientras un cargador inadecuado para baterías AGM, EFB o litio puede producir sobrecarga o deterioro.
Antes de conectar un cargador se inspecciona la batería. Una unidad dañada, congelada, hinchada o con fuga no debe someterse a carga normal. El equipo se conecta y desconecta siguiendo su secuencia para evitar chispas cerca de los terminales.
Durante programación o actualización de módulos se utiliza una fuente estabilizada capaz de mantener la tensión dentro del rango requerido. Un cargador convencional puede introducir variaciones, ruido o modos automáticos que interrumpan el proceso. Si la tensión cae durante una reprogramación, el módulo puede quedar inutilizable.
No se encienden consumidores innecesarios mientras se programa. Las puertas, luces, climatización y sistemas automáticos se controlan para evitar cambios de carga. El ordenador de diagnóstico y su conexión también deben permanecer estables.
Soldadura
La soldadura eléctrica sobre la carrocería puede introducir corrientes y picos en módulos, sensores y rodamientos. Antes de soldar se sigue el procedimiento del fabricante, que puede exigir desconectar baterías, unidades específicas o componentes de alta tensión.
La pinza de masa del soldador se coloca lo más cerca posible de la zona de trabajo para reducir el recorrido de corriente por el vehículo. No debe permitirse que el retorno atraviese cojinetes, módulos, redes o uniones sensibles.
Los airbags, depósitos, líneas de combustible, baterías y materiales inflamables deben quedar protegidos o retirados según la intervención. Las chispas pueden desplazarse hacia cavidades y encender residuos ocultos.
Después de soldar se restauran pinturas, selladores, masas y protecciones anticorrosivas. Una reparación estructural puede dejar una masa sobre una superficie pintada y crear una futura falla eléctrica.
Diagnóstico seguro
Antes de reemplazar una pieza se debe demostrar qué entrada, salida o alimentación falta. El diagnóstico seguro utiliza mediciones progresivas y evita puentes innecesarios.
Si un actuador no funciona, primero se consulta el diagrama y se verifica si la ECU realmente lo está ordenando. Después se comprueban alimentación y masa bajo carga. Solo entonces se evalúa el componente. Esta secuencia reduce el riesgo de aplicar tensión a una salida equivocada.
Las intermitencias se registran con osciloscopio, escáner o multímetro con función de mínimo y máximo. Sacudir indiscriminadamente todo el arnés puede restablecer el contacto y borrar la evidencia. Es preferible mover sectores controlados mientras se observa la señal.
No se deben borrar códigos antes de registrar datos congelados, estado de monitores y contexto. La desconexión de batería puede eliminar información valiosa y hacer que una falla intermitente sea más difícil de localizar.
Las puntas y cables de los equipos deben mantenerse lejos de correas, poleas, ventiladores, semiejes y escape. Una punta atrapada puede destruir el instrumento, provocar un corto o lesionar al técnico.
Errores frecuentes
Uno de los errores más comunes consiste en medir corriente como si se estuviera midiendo voltaje. Al conectar el amperímetro directamente entre positivo y masa se crea un cortocircuito. La entrada de corriente se utiliza solamente con el instrumento colocado en serie o mediante una pinza apropiada.
También es peligroso utilizar la masa de cualquier sensor como retorno para una lámpara o motor. Esa línea puede estar conectada a una etapa sensible de la ECU y no poseer capacidad para soportar corriente elevada.
Otro error consiste en puentear relés según la posición física de los terminales sin consultar su numeración. Dos relés externamente iguales pueden poseer circuitos internos diferentes. La alimentación puede terminar aplicada sobre la salida de control del módulo.
Desconectar módulos con el encendido activo, perforar cables sin sellarlos, sustituir fusibles por valores mayores y utilizar herramientas metálicas sin aislamiento son prácticas que crean averías nuevas.
En vehículos electrificados, el error más grave es asumir que retirar la batería de 12 voltios elimina toda la energía. El paquete de tracción conserva su carga y determinados componentes pueden permanecer energizados hasta que se ejecute y verifique la desactivación completa.
Verificación
Después de una intervención se revisa que no queden herramientas, puentes, fusibles de prueba ni conectores sin asegurar. Los arneses deben volver a sus guías, lejos de calor, bordes y piezas móviles.
La batería se reconecta siguiendo la secuencia indicada. Antes de activar el vehículo se observa si existe calentamiento, olor, humo o consumo anormal. Si se produjo un cortocircuito durante el trabajo, no se instala simplemente un fusible nuevo sin comprobar el circuito.
Se leen los códigos, se ejecutan pruebas activas y se verifica el funcionamiento de los sistemas intervenidos. Cuando se desconectó la alimentación, pueden ser necesarios aprendizajes de ventanas, dirección, ralentí, transmisión, techo o sensores.
En sistemas de seguridad se comprueba que no existan códigos y que las calibraciones requeridas se hayan completado. En alta tensión, el restablecimiento se realiza únicamente después de retirar bloqueos, herramientas y señalización mediante el procedimiento establecido.
Las precauciones al intervenir circuitos eléctricos no son pasos adicionales que retrasan el diagnóstico. Forman parte del propio diagnóstico, porque permiten medir sin alterar el circuito, conservar evidencia y evitar daños. El técnico debe conocer la fuente de energía, aislar el sistema cuando corresponda, utilizar instrumentos apropiados y confirmar que el circuito está realmente desenergizado antes de tocarlo. Solo bajo estas condiciones es posible trabajar con precisión y mantener protegidos al vehículo, al equipo de prueba y a las personas presentes en el taller.
