Sistema de lubricación

El sistema de lubricación de un motor de combustión interna es el conjunto de componentes encargado de almacenar, impulsar, filtrar, acondicionar térmicamente, distribuir y controlar el aceite que circula entre sus piezas móviles. Su función principal es establecer películas lubricantes capaces de reducir el contacto directo entre superficies metálicas, limitando la fricción, el desgaste y la generación de calor. Paralelamente, el lubricante transporta energía térmica, mantiene contaminantes en suspensión, protege contra la corrosión, contribuye al sellado entre pistones y cilindros, amortigua cargas impulsivas y actúa como fluido hidráulico en numerosos mecanismos de control.

La lubricación constituye una disciplina transversal en la ingeniería del motor. Su estudio exige combinar tribología, mecánica de fluidos, transferencia de calor, química de lubricantes y resistencia de materiales. El aceite no circula dentro de un entorno geométricamente estable: las holguras cambian con la dilatación térmica, las cargas varían durante cada ciclo y la velocidad de los componentes puede pasar desde cero hasta varios miles de revoluciones por minuto en pocos segundos. El sistema debe conservar el suministro durante todas esas transiciones sin producir pérdidas energéticas excesivas.

La presión indicada en una galería no define por sí sola la calidad de la lubricación. Una bomba de desplazamiento positivo genera principalmente caudal; la presión aparece como consecuencia de la resistencia que oponen los conductos, filtros, válvulas y holguras al paso del fluido. En consecuencia, un valor elevado puede coexistir con un caudal insuficiente aguas abajo de una restricción, mientras una presión reducida puede deberse a fugas internas excesivas aunque la bomba continúe desplazando una cantidad considerable de aceite.

Principios de tribología

La tribología estudia la fricción, el desgaste y la lubricación de las superficies en movimiento relativo. En un motor, estas superficies no son perfectamente lisas. Incluso después del rectificado y pulido conservan irregularidades microscópicas denominadas asperezas. Cuando dos piezas aparentemente pulidas entran en contacto, la carga se concentra inicialmente en las cumbres de esas irregularidades, donde la presión local puede alcanzar valores muy superiores a la presión media calculada sobre el área geométrica.

Sin una película protectora, las asperezas pueden deformarse, adherirse y desprender material. El movimiento produce entonces desgaste adhesivo, abrasivo o por fatiga superficial, acompañado de una rápida generación de calor. La misión fundamental del lubricante consiste en sustituir parte o la totalidad de esos contactos sólidos por un esfuerzo cortante dentro de una película fluida.

El comportamiento se clasifica mediante diferentes regímenes de lubricación. En la lubricación límite, el espesor del aceite es comparable o inferior a la rugosidad de las superficies, por lo que todavía existen contactos microscópicos. Los aditivos antidesgaste forman capas químicas protectoras capaces de reducir la soldadura y el arranque de material. Este régimen aparece durante el arranque, la parada, los cambios de dirección y ciertas situaciones de carga elevada con baja velocidad.

En la lubricación mixta, la carga es compartida por la película y por contactos aislados entre asperezas. A medida que aumentan la velocidad y la capacidad de arrastre del fluido, la película se vuelve más gruesa y la proporción de contacto metálico disminuye.

La lubricación hidrodinámica se establece cuando el aceite separa completamente las superficies. En este régimen, la carga se transmite por medio de la presión interna de la película y la fricción procede principalmente del cizallamiento viscoso. El funcionamiento de los cojinetes principales y de biela depende en gran medida de este principio.

La transición entre los regímenes puede representarse mediante la curva de Stribeck, que relaciona fricción, viscosidad, velocidad y carga. Una disminución de la velocidad, una reducción de la viscosidad o un incremento de la carga tienden a reducir el espesor de película. Por el contrario, una viscosidad y una velocidad suficientes favorecen la separación, aunque una resistencia viscosa excesiva también incrementa las pérdidas por fricción hidrodinámica y bombeo.

Formación de la película portante

Los muñones del cigüeñal giran dentro de cojinetes lisos cuyo diámetro interior es ligeramente mayor que el del eje. Esa diferencia constituye la holgura de lubricación. El muñón no permanece concéntrico dentro del cojinete: la gravedad y las fuerzas de combustión lo desplazan hacia la zona cargada, generando un espacio asimétrico que se ensancha en un sector y converge en otro.

Debido a la adherencia molecular, la superficie giratoria arrastra las capas de aceite próximas al muñón. El fluido es conducido hacia la región convergente y encuentra una resistencia creciente para escapar. La continuidad del caudal y la viscosidad producen entonces un campo de presión cuya distribución sostiene al eje.

Este fenómeno forma la cuña hidrodinámica. El cigüeñal no debe apoyarse físicamente sobre el metal antifricción durante el funcionamiento estabilizado, sino desplazarse sobre una película presurizada por su propio movimiento. La expresión de que el eje “flota” o “surfea” sobre el aceite es una aproximación válida, siempre que se comprenda que la fuerza sustentadora no procede únicamente de la presión estática suministrada por la bomba.

La bomba introduce aceite en el cojinete, compensa las pérdidas laterales y renueva el fluido calentado. La presión portante se genera localmente mediante la rotación, la viscosidad, la excentricidad y la geometría convergente. Dentro de la película pueden desarrollarse presiones muy superiores a las observadas en la galería principal, porque deben equilibrar las cargas instantáneas transmitidas por la biela y el cigüeñal.

Al detenerse el eje desaparece la generación hidrodinámica. Durante las primeras vueltas del arranque, las superficies dependen de la película residual, de los recubrimientos de los cojinetes y de los aditivos antidesgaste. A medida que aumenta la velocidad, se forma nuevamente la cuña. Esta transición explica la importancia de la prelubricación en motores recién ensamblados y la necesidad de evitar cargas intensas inmediatamente después del arranque.

La holgura debe permitir el ingreso y la renovación del aceite, pero no puede ser arbitrariamente grande. Una separación demasiado pequeña restringe el caudal, incrementa la temperatura y puede provocar contacto por falta de espacio para formar una película estable. Una holgura excesiva facilita la fuga lateral, disminuye la presión de alimentación y modifica la posición dinámica del muñón.

Los estudios sobre cojinetes de motor muestran que la distribución de presión depende además de la flexión del cigüeñal, la rigidez del alojamiento, la deformación del bloque y la secuencia de combustión. Por ello, el cojinete no puede analizarse como una geometría perfectamente rígida: bajo carga, las superficies se deforman y alteran temporalmente el espesor de la película.

Propiedades reológicas del lubricante

La viscosidad dinámica representa la resistencia interna del fluido al cizallamiento, mientras la viscosidad cinemática relaciona esa propiedad con la densidad. En el motor, la viscosidad determina tanto la facilidad con la que el aceite atraviesa las galerías como su capacidad para mantener una película entre superficies cargadas.

La temperatura ejerce una influencia decisiva. Cuando el aceite está frío, sus moléculas presentan una mayor resistencia al movimiento y el fluido requiere más energía para circular. Al elevarse la temperatura, la viscosidad disminuye y las pérdidas por bombeo se reducen, pero también aumenta la facilidad con la que el lubricante escapa a través de las holguras.

Los aceites multigrado se identifican mediante grados como 0W-20, 5W-30 o 10W-40. El número anterior a la letra W está asociado con requisitos de arranque y bombeabilidad a baja temperatura; el número posterior define un intervalo de viscosidad a temperatura elevada y, según la clasificación, requisitos adicionales bajo alto cizallamiento.

La designación no expresa por sí sola la calidad total del producto. Dos lubricantes con el mismo grado SAE pueden diferir en estabilidad frente a la oxidación, volatilidad, capacidad detergente, compatibilidad con elastómeros, resistencia al cizallamiento y contenido de aditivos. La selección debe considerar las aprobaciones del fabricante y las categorías de servicio aplicables.

La relación entre temperatura y fuga interna explica un comportamiento característico de los motores con holguras aumentadas. Mientras el aceite permanece frío y viscoso, ofrece suficiente resistencia para que el manómetro registre una presión aparentemente normal. Cuando alcanza la temperatura de trabajo, fluye con mayor facilidad a través de los espacios ampliados entre muñones y cojinetes. La bomba continúa suministrando caudal, pero este se descarga lateralmente antes de conservar la presión prevista.

No es el calentamiento por sí solo el que crea el problema, sino la interacción entre la reducción de viscosidad y la geometría desgastada. En un motor correctamente dimensionado, el aceite caliente mantiene el equilibrio de diseño. En uno con cojinetes ampliamente holgados, la pérdida de resistencia hidráulica puede provocar una presión mínima al ralentí, aun cuando la lectura aumente al acelerar debido al mayor caudal entregado por la bomba.

La utilización de aceites más viscosos puede elevar temporalmente la indicación de presión, pero no restaura la geometría ni la capacidad original de la película. Además, una viscosidad superior a la especificada modifica los tiempos de llenado de conductos y actuadores hidráulicos. Las categorías API modernas contemplan protección contra desgaste de cadena, depósitos de alta temperatura y fenómenos asociados con motores turboalimentados, pero la categoría de rendimiento debe utilizarse junto con el grado prescrito por el fabricante.

Arquitectura del sistema

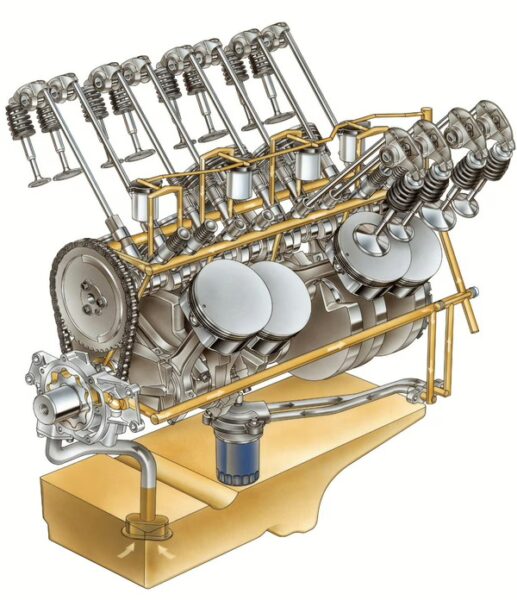

La mayoría de los motores automotrices utiliza un sistema de lubricación forzada por presión. El aceite se almacena en un depósito, es aspirado por una bomba, atraviesa un filtro y se distribuye mediante galerías mecanizadas en el bloque y la culata. Después de cumplir sus funciones, regresa por gravedad al depósito.

En un sistema de cárter húmedo, el depósito corresponde a la bandeja situada bajo el motor. La bomba aspira el fluido mediante un tubo captador cuya entrada posee una malla destinada a retener cuerpos de gran tamaño. El cárter incorpora tabiques, deflectores y bandejas antioleaje para limitar el desplazamiento del aceite durante aceleraciones, frenadas y curvas.

La posición del captador debe garantizar una reserva estable sin quedar excesivamente cerca del fondo. Un cárter deformado puede reducir el espacio de aspiración y aumentar las pérdidas de carga. Del mismo modo, una cantidad insuficiente de aceite permite que la entrada quede expuesta durante movimientos del vehículo.

En los sistemas de cárter seco, una o varias bombas de recuperación extraen aceite y aire desde la zona inferior del motor y los envían a un depósito separado. Otra etapa toma el fluido desde ese depósito y lo presuriza. Esta disposición mantiene un suministro más estable bajo aceleraciones intensas, permite instalar el motor a menor altura y facilita la separación del aire, aunque aumenta la complejidad.

Las galerías principales alimentan normalmente los cojinetes de bancada. Desde ellos, conductos perforados en el cigüeñal llevan aceite hacia los cojinetes de biela. Otros pasos ascienden a la culata y abastecen árboles de levas, balancines, tensores, taqués y actuadores.

El diámetro de cada conducto y restricción forma parte del equilibrio hidráulico. Un orificio pequeño puede limitar intencionalmente el caudal para conservar presión en la galería principal; otro puede dosificar el aceite destinado a refrigerar un pistón. La red debe considerarse como un sistema de resistencias y capacidades interconectadas, no como una tubería uniforme.

Dinámica del circuito de presión

Las bombas de aceite convencionales son dispositivos de desplazamiento positivo. En una bomba de engranajes, el fluido queda atrapado entre los dientes y la carcasa y es transportado desde la entrada hasta la descarga. En una bomba trocoidal o gerotor, un rotor interior y otro exterior forman cámaras cuyo volumen aumenta en la aspiración y disminuye en la impulsión.

El volumen teórico suministrado por revolución depende de la geometría de la bomba. A medida que aumenta el régimen, también aumenta el caudal potencial. Sin embargo, el caudal real es menor debido a fugas internas, compresibilidad, aireación y deformaciones.

La bomba no puede aspirar aceite de manera ilimitada. La presión disponible en su entrada debe ser suficiente para vencer las pérdidas del captador, la malla, el tubo y la viscosidad. Si la depresión local se vuelve excesiva, puede liberarse aire disuelto o formarse vapor, reduciendo el llenado de las cámaras.

El circuito presurizado se comporta según la relación entre caudal y resistencia. Con aceite frío, la resistencia es elevada y la presión aumenta rápidamente. Con aceite caliente, la resistencia disminuye y se necesita más caudal para mantener el mismo valor. Las bombas modernas de desplazamiento variable reducen la energía absorbida adaptando su entrega a las necesidades del motor.

La presión se mide en puntos determinados, por lo que representa únicamente la condición local. Una obstrucción puede elevar la presión aguas arriba y privar de caudal a una galería posterior. Del mismo modo, una fuga interna importante puede reducir la presión general aunque exista circulación.

El nivel del cárter es parte esencial de esta dinámica. Superar la marca máxima permite que los contrapesos del cigüeñal y las bielas golpeen la superficie del aceite. El fluido es fragmentado, agitado y mezclado con aire. El fenómeno incrementa las pérdidas por arrastre y produce una dispersión de burbujas cuya compresibilidad modifica radicalmente la respuesta de la bomba.

Una bomba diseñada para recibir líquido comienza entonces a desplazar una mezcla bifásica. Parte de su volumen se utiliza en comprimir las burbujas y la descarga pierde estabilidad. La presión puede oscilar, reducirse o interrumpirse momentáneamente, aun cuando el cárter contenga más aceite del necesario. La sobrecarga de nivel transforma así una aparente abundancia de lubricante en una deficiencia efectiva de suministro.

La entrada de aire también puede producirse antes de la bomba. Como el tubo de aspiración trabaja bajo depresión, una fisura pequeña o una junta defectuosa no siempre libera aceite hacia el exterior; puede aspirar aire hacia el interior. El gas incorporado circula por las galerías y altera todos los mecanismos cuya rigidez depende de una columna líquida.

La aireación no debe confundirse con la cavitación. La primera implica la presencia de aire libre o liberado dentro del aceite. La segunda se produce cuando la presión local cae por debajo de la presión de vaporización y aparecen cavidades que colapsan al desplazarse hacia regiones de mayor presión. Ambas reducen la eficiencia volumétrica y pueden dañar componentes, pero poseen orígenes físicos diferentes.

La investigación sobre aceites aireados demuestra que el gas incorporado puede disminuir la rigidez de los ajustadores hidráulicos y afectar la capacidad de carga de los cojinetes de biela. Esto explica por qué una perturbación originada en el captador puede manifestarse como ruido en la culata o inestabilidad en el tren de válvulas.

Filtración y regulación

El filtro de flujo completo se instala normalmente antes de la galería principal para retener partículas que podrían ingresar en cojinetes y actuadores. Su elemento está formado por fibras plegadas que proporcionan una gran superficie dentro de un volumen reducido.

El material debe combinar eficiencia de captura, capacidad de acumulación y baja resistencia al paso. Un medio demasiado abierto permite circular partículas perjudiciales; uno excesivamente restrictivo eleva la pérdida de presión y puede comprometer el suministro durante el arranque en frío.

Muchos filtros incorporan una válvula antirretorno que impide el vaciado del elemento y de ciertas galerías cuando el motor se detiene. Al conservar una columna de aceite, reduce el tiempo necesario para recuperar el suministro en el siguiente arranque.

Otra válvula fundamental es la derivación o bypass. Su apertura depende de la diferencia de presión entre la entrada y la salida del elemento. Cuando el papel está saturado de contaminantes, cuando el aceite frío no puede atravesarlo con suficiente rapidez o cuando existe una restricción anormal, el diferencial vence el resorte y permite que el aceite circule sin filtrarse.

Este diseño expresa una jerarquía de seguridad: el motor puede tolerar temporalmente un fluido contaminado mejor de lo que toleraría una interrupción completa del caudal. La válvula no elimina el peligro de las partículas; simplemente evita una pérdida inmediata de lubricación. Si el filtro permanece obstruido durante un período prolongado, los contaminantes pasan hacia los cojinetes, el turbo y los mecanismos hidráulicos.

La regulación de la presión máxima corresponde a otra válvula, generalmente instalada en la bomba o cerca de ella. Un émbolo o esfera es mantenido contra su asiento mediante un resorte. Cuando la fuerza hidráulica supera la precarga, la válvula abre un paso que devuelve parte del caudal a la aspiración o al cárter.

En un modelo ideal, una bomba de desplazamiento positivo conectada a un circuito completamente cerrado elevaría la presión sin un límite hidráulico propio. En un motor real, el valor nunca llega a ser matemáticamente infinito: las piezas se deforman, aumentan las fugas, falla el accionamiento o algún componente se rompe. La válvula de alivio evita que el sistema alcance ese límite estructural.

Si el émbolo permanece cerrado mientras aumentan las RPM, el caudal creciente se enfrenta a una resistencia elevada y la presión asciende violentamente. Los retenes pueden extruirse, los enfriadores deformarse y el filtro de carcasa metálica hincharse o separar su unión. El punto final no es una presión infinita, sino el estallido o la apertura del elemento más débil.

La válvula de bypass del filtro y la válvula de alivio de la bomba no deben confundirse. La primera responde al diferencial a través del medio filtrante y protege el caudal hacia el motor. La segunda controla la presión general producida por la bomba. Los fabricantes de filtros y componentes reconocen tanto la función del bypass ante la obstrucción como la importancia de las válvulas antirretorno para acelerar el suministro durante el arranque.

Gestión térmica del fluido

El aceite recibe calor por conducción desde las superficies, por fricción viscosa y por contacto con gases o componentes calientes. Su temperatura determina la viscosidad, la velocidad de oxidación y la capacidad de mantener una película estable.

Una temperatura demasiado baja conserva una viscosidad elevada, aumenta las pérdidas por bombeo y dificulta la evaporación de agua o combustible. Una temperatura excesiva reduce el espesor de película, acelera la oxidación y favorece la formación de barnices y depósitos.

El cárter actúa como un intercambiador básico, pero muchos motores incorporan un enfriador dedicado. Los intercambiadores aire-aceite transfieren calor directamente al ambiente; los intercambiadores aceite-refrigerante conectan el circuito de lubricación con el sistema térmico del motor.

Un enfriador agua-aceite puede desempeñar una función bidireccional. Durante el calentamiento inicial, el refrigerante eleva la temperatura del aceite con mayor rapidez. Bajo carga, el aceite más caliente entrega energía al refrigerante. Esta estabilización mejora la consistencia de la viscosidad y reduce las variaciones térmicas entre diferentes condiciones de uso.

Ambos fluidos están separados por paredes metálicas delgadas. Mientras el motor funciona, la presión del aceite suele superar ampliamente la del refrigerante. Una galería puede alcanzar aproximadamente 60 psi, mientras el circuito de refrigeración se encuentra limitado en torno a 15 psi, aunque los valores exactos dependen de la aplicación.

Si la barrera interna se perfora durante el funcionamiento, el diferencial dominante impulsa aceite hacia el refrigerante. Esta es la razón física por la que una película aceitosa puede aparecer en el depósito de expansión sin que exista necesariamente comunicación con la cámara de combustión.

No obstante, el sentido no debe entenderse como una ley invariable bajo cualquier estado. Al apagar el motor, la presión de aceite desaparece rápidamente, mientras el refrigerante caliente puede conservar presión. En ese período puede producirse una migración inversa. La dirección instantánea depende siempre del diferencial existente a ambos lados del intercambiador.

La contaminación con refrigerante altera la lubricación con especial severidad. El agua y el glicol reducen la capacidad de la película, favorecen la corrosión y pueden reaccionar con aditivos para formar depósitos. La contaminación con aceite, por su parte, deteriora la transferencia térmica y afecta mangueras y elastómeros del circuito de refrigeración. Los intercambiadores se diseñan precisamente para estabilizar aceites sometidos a alta carga térmica y acelerar su calentamiento inicial.

Refrigeración de los pistones

La corona del pistón recibe un flujo térmico intenso desde los gases de combustión. Una parte de esa energía pasa hacia los segmentos y la camisa; otra se conduce hacia el bulón y la biela. En motores turboalimentados o diésel de alta carga, la temperatura puede aproximarse a límites que reducen la resistencia mecánica del aluminio.

Los inyectores de aceite para pistón, también denominados oil squirters o piston cooling jets, son boquillas calibradas instaladas en la zona inferior del bloque. Su chorro se dirige hacia la cara inferior de la corona o hacia una galería interna construida dentro del pistón.

Aunque el aceite pueda alcanzar secundariamente el bulón o las paredes, la finalidad principal de estas boquillas es térmica. El chorro absorbe energía mediante convección y la transporta de vuelta hacia el cárter y el enfriador. El sistema actúa como un disipador localizado allí donde el refrigerante no puede circular.

Al reducir la temperatura de la corona, se preserva la resistencia del aluminio, se limita la dilatación y se protege la zona de los segmentos. Una alimentación insuficiente puede permitir que un solo pistón trabaje significativamente más caliente aun cuando la temperatura general del refrigerante permanezca normal.

Algunas boquillas incorporan válvulas que abren únicamente cuando la presión supera un umbral. De este modo no desvían caudal innecesario al ralentí, pero comienzan a enfriar cuando aumentan el régimen y la carga. El tamaño del orificio forma parte del equilibrio hidráulico: una boquilla demasiado abierta se convertiría en una fuga interna, mientras una obstruida eliminaría la función térmica.

La transferencia de calor en pistones refrigerados por galerías depende del movimiento oscilatorio del aceite, de la fracción de llenado, del caudal y de la geometría interna. El objetivo no es simplemente humedecer la superficie, sino maximizar el intercambio térmico durante cada ciclo del pistón.

Lubricación de la distribución

La culata contiene varios consumidores hidráulicos y tribológicos. El aceite lubrica los apoyos del árbol de levas, las superficies de contacto de levas y seguidores, los balancines y los mecanismos de ajuste de holgura.

Los taqués o ajustadores hidráulicos contienen cámaras que se llenan mediante válvulas de retención. Cuando la cámara está ocupada por aceite líquido, su baja compresibilidad permite que el elemento se comporte como un cuerpo prácticamente rígido durante la apertura de la válvula.

Si el aceite contiene aire, la rigidez disminuye. Las burbujas se comprimen bajo la fuerza del resorte y el émbolo interno retrocede. El resultado es una reducción de la alzada efectiva y un impacto repetitivo entre piezas, percibido como castañeteo.

Esta respuesta acústica muestra cómo una anomalía en la aspiración puede propagarse hasta la parte superior del motor. Una fisura microscópica en el tubo captador incorpora aire; la bomba distribuye la mezcla y los ajustadores pierden rigidez. El sonido no se origina necesariamente donde comenzó la perturbación hidráulica.

Los tensores de cadena utilizan principios similares. La presión desplaza un émbolo y una válvula antirretorno conserva la posición cuando disminuye momentáneamente el suministro. El aceite contaminado, aireado o incorrectamente viscoso altera la respuesta y permite oscilaciones de la cadena.

Control hidráulico de la distribución variable

Los sistemas de distribución variable VVT utilizan aceite presurizado para modificar el ángulo del árbol de levas respecto del cigüeñal. Un solenoide controla un carrete que dirige el flujo hacia cámaras situadas a ambos lados de un rotor interno. La diferencia de presión produce el desplazamiento angular.

La ECU no controla directamente la posición mecánica, sino que ordena una corriente al solenoide y verifica el resultado mediante los sensores de leva y cigüeñal. El tiempo de respuesta depende del caudal, la presión, la viscosidad, el diámetro de los pasajes y las fugas internas del actuador.

Los motores modernos diseñados para lubricantes como 0W-20 utilizan esa reología como parte de la calibración. Los pasos y orificios se dimensionan para que el fluido alcance las cámaras con una rapidez determinada en frío y en caliente. Sustituirlo por un 20W-50, aunque se considere más resistente por su mayor viscosidad, modifica la pérdida de presión en los conductos y retrasa el movimiento.

La composición mineral o sintética no constituye por sí sola la causa fundamental; lo decisivo es que la viscosidad y las especificaciones se aparten de las previstas. Un aceite grueso puede generar una indicación elevada en la galería y, al mismo tiempo, impedir que el actuador reciba el caudal necesario dentro del intervalo calculado por la ECU.

El resultado físico es un desfase entre la posición solicitada y la posición real. La electrónica interpreta la lentitud como una incapacidad para adelantar o retrasar la leva. De este modo, una propiedad reológica aparentemente mecánica se convierte en una desviación registrada por el control electrónico.

La reducción de viscosidad en los lubricantes modernos también busca disminuir las pérdidas por fricción hidrodinámica y bombeo. Sin embargo, esos aceites deben conservar suficiente resistencia bajo alto cizallamiento y proteger cadenas, pistones y turbocompresores, razón por la cual el grado SAE no puede evaluarse aisladamente de la categoría de rendimiento.

Lubricación de componentes auxiliares

El turbocompresor constituye uno de los consumidores más exigentes del circuito. Su eje gira a velocidades extremadamente elevadas y se encuentra próximo a una turbina impulsada por gases de escape calientes. El aceite forma películas en sus cojinetes, limita el desgaste y evacua energía térmica hacia el drenaje.

La alimentación debe poseer presión y limpieza suficientes, mientras el retorno requiere una trayectoria amplia y descendente. El aceite no suele ser aspirado activamente desde el cuerpo central; regresa por gravedad. Una contrapresión excesiva en el cárter o una restricción en la tubería puede impedir el drenaje y elevar el nivel interno.

Durante el funcionamiento, el flujo continuo reemplaza el lubricante calentado por aceite más fresco. Cuando el motor se detiene inmediatamente después de una carga intensa, la bomba deja de suministrar caudal, pero la carcasa de la turbina conserva energía. El calor almacenado se conduce hacia el cuerpo central mediante un fenómeno denominado heat soak.

El aceite inmóvil puede superar su estabilidad térmica. Sus fracciones más volátiles se evaporan y las moléculas restantes se oxidan, polimerizan o se descomponen, formando barnices y depósitos sólidos de carbono. Este proceso recibe el nombre de coquización.

El coque no funciona como un lubricante seco beneficioso. Puede restringir los pequeños conductos, interferir con el drenaje y liberar partículas abrasivas. En el siguiente arranque, el eje comienza a girar con una alimentación reducida y los depósitos aceleran el desgaste de los cojinetes.

Los turbocompresores refrigerados por agua reducen este riesgo utilizando el refrigerante como sumidero térmico después de la parada. Una disposición adecuada de las tuberías permite circulación natural por termosifón: el fluido caliente asciende y es reemplazado por refrigerante más frío aun cuando la bomba mecánica ya no funcione.

La necesidad de una fase de enfriamiento depende del diseño y de la carga precedente. Después de una conducción ligera, un sistema moderno puede controlar el calor residual sin un ralentí prolongado. Después de altas cargas sostenidas, disminuir progresivamente la potencia antes de detenerse reduce la temperatura del conjunto y limita la degradación del aceite.

Garrett señala que el principal beneficio de la refrigeración por agua aparece precisamente después del apagado, cuando el calor de la turbina retorna hacia la sección central, y relaciona el termosifón con la prevención de la coquización.

Ventilación y conservación del lubricante

Durante la combustión, una fracción de los gases atraviesa el espacio entre los segmentos y llega al cárter. Este blow-by contiene vapor de agua, combustible, hollín y compuestos ácidos. Si permaneciera dentro del motor, aumentaría la presión y aceleraría la contaminación del aceite.

La ventilación positiva del cárter extrae esos vapores y los conduce hacia la admisión. Al mantener una ligera depresión o una presión controlada, facilita el drenaje del turbocompresor y reduce la tendencia del aceite a escapar por retenes y juntas.

La ventilación también contribuye a eliminar humedad, pero requiere que el lubricante alcance una temperatura suficiente. Los trayectos breves pueden impedir la evaporación del agua y del combustible, permitiendo que se acumulen en el cárter.

La dilución con combustible reduce la viscosidad y altera la película. En motores diésel con regeneraciones frecuentes o motores de inyección directa, parte del combustible puede alcanzar las paredes del cilindro y descender hacia el aceite. El nivel aumenta, pero la capacidad de carga disminuye.

La contaminación con hollín, partículas metálicas y productos de oxidación incrementa la exigencia sobre los dispersantes y el filtro. Cuando la capacidad química o física se agota, aparecen lodos y depósitos capaces de bloquear captadores, galerías y solenoides.

Integración física del sistema

El sistema de lubricación debe entenderse como una red en la que presión, caudal, viscosidad, temperatura, aireación y holgura se condicionan mutuamente. Modificar una sola variable altera el comportamiento de las restantes.

La bomba proporciona el caudal necesario para alimentar y renovar las películas, pero no crea por sí sola la sustentación del cigüeñal. El filtro protege contra partículas, aunque debe permitir una derivación antes de bloquear completamente el suministro. La válvula reguladora limita la energía hidráulica, pero si queda cerrada el sistema encuentra su límite en la deformación o rotura de los componentes.

El aceite espeso puede elevar la presión en frío y, al mismo tiempo, retrasar el llenado de mecanismos remotos. El aceite caliente fluye con mayor facilidad, pero revela inmediatamente las holguras que ya no ofrecen la resistencia prevista. Un exceso de nivel no añade capacidad hidráulica, porque el batido transforma el líquido en una mezcla compresible.

La función térmica tampoco puede separarse de la tribología. El enfriador conserva la viscosidad, los chorros bajo los pistones reducen la temperatura del aluminio y el flujo del turbo evita la degradación química. Cuando se interrumpe la circulación, la energía almacenada continúa desplazándose por conducción, aunque el motor ya no produzca trabajo.

El diseño correcto no busca la máxima presión, la máxima viscosidad ni el máximo volumen de aceite. Busca un equilibrio capaz de mantener películas estables, transportar calor, responder a las órdenes hidráulicas y reducir las pérdidas parasitarias. La protección del motor reside en esa coordinación, no en una única lectura o propiedad aislada.

La película que separa el cigüeñal de sus cojinetes puede medir solo unas decenas de micrómetros, pero soporta las fuerzas generadas por la combustión. Esa escala resume la esencia del sistema: una estructura fluida microscópica, renovada miles de veces por minuto, determina la supervivencia de componentes metálicos sometidos a cargas y temperaturas extremas.
