Ciclo Diésel

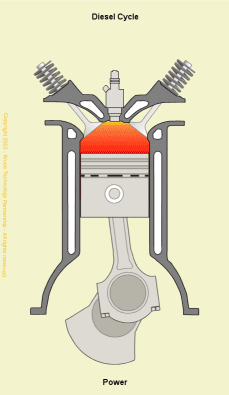

El motor diésel es una máquina térmica de combustión interna en la que el encendido del combustible se produce por las condiciones de presión y temperatura alcanzadas al comprimir aire dentro del cilindro. A diferencia de los motores de encendido provocado, no necesita una chispa eléctrica para iniciar normalmente la reacción química. La combustión comienza cuando el combustible atomizado entra en contacto con una carga gaseosa cuya energía térmica supera el umbral necesario para activar sus mecanismos de oxidación.

El sistema completo comprende mucho más que el ciclo representado en un diagrama de presión y volumen. Su funcionamiento depende de la compresión politrópica del aire, la inyección hidráulica a presiones extremas, la fragmentación del chorro, la evaporación de gotas, la cinética de autoignición, la propagación de ondas de presión y la transferencia de energía hacia el pistón. A ello se suman la sobrealimentación, la recirculación de gases y los procesos catalíticos destinados a controlar partículas y óxidos de nitrógeno.

La elevada eficiencia característica de esta arquitectura procede de varios principios coordinados. El motor puede utilizar relaciones de compresión altas porque durante gran parte de la carrera ascendente solo existe aire dentro del cilindro. La carga se regula principalmente modificando la masa de combustible inyectada, en lugar de estrangular continuamente el paso de aire. Además, la combustión opera habitualmente con exceso de oxígeno, reduciendo las pérdidas de bombeo asociadas con una mariposa cerrada.

Estas ventajas introducen exigencias igualmente severas. El combustible debe dosificarse en miligramos, la presión del riel debe mantenerse dentro de márgenes muy estrechos y la liberación de calor debe desarrollarse sin producir un gradiente de presión destructivo. Las superficies estructurales reciben cargas impulsivas y el escape debe tratar simultáneamente hollín, hidrocarburos, monóxido de carbono y óxidos de nitrógeno bajo temperaturas variables.

Termodinámica de la ignición por compresión

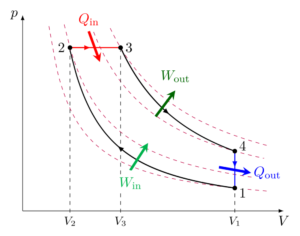

El ciclo diésel ideal es una representación teórica que permite estudiar la conversión de calor en trabajo. En su forma convencional está compuesto por una compresión isentrópica, una adición de calor idealizada a presión constante, una expansión isentrópica y un rechazo de calor a volumen constante.

La compresión isentrópica supone que el aire es comprimido sin intercambio de calor con las paredes y sin irreversibilidades. Bajo esta aproximación, la temperatura final puede relacionarse con la razón de compresión mediante:

T₂/T₁ = rᵞ⁻¹

donde r es la relación de compresión y γ la razón entre los calores específicos del gas. Al reducirse el volumen, aumentan la presión y la energía interna de la carga. El aire alcanza así una temperatura suficientemente elevada para promover la autoignición del combustible que será introducido cerca del final de la carrera.

La eficiencia térmica del ciclo ideal depende de la relación de compresión y de la relación de corte, que representa cuánto aumenta el volumen durante la adición idealizada de calor. Una formulación clásica es:

η = 1 − [1/rᵞ⁻¹] · [(ρᵞ − 1)/(γ·(ρ − 1))]

donde ρ corresponde a la relación de corte. La expresión muestra que elevar la relación de compresión mejora la eficiencia ideal, mientras una adición de calor prolongada durante una porción extensa de la expansión modifica el rendimiento.

La combustión de un motor real no ocurre perfectamente a presión constante. Una fracción del combustible se mezcla con el aire durante el retraso previo a la ignición y arde rápidamente cuando comienzan las reacciones. Esta primera liberación se aproxima más a una adición de calor a volumen casi constante. El combustible que continúa ingresando después se quema de forma controlada por la mezcla, extendiendo la liberación durante el movimiento descendente del pistón.

Por esta razón, el motor real se aproxima mejor a un ciclo dual, que combina una fase rápida con aumento pronunciado de presión y otra fase donde la combustión continúa mientras el volumen aumenta. La estrategia de inyección determina qué proporción de energía pertenece a cada región.

La eficiencia indicada no depende solamente del ciclo geométrico. Las pérdidas por transferencia de calor, fricción, bombeo, combustión incompleta y energía retenida en el escape reducen el trabajo disponible. También cambian los calores específicos del gas con la temperatura y se producen disociaciones químicas que no aparecen en el modelo de aire estándar.

Regulación de carga y producción de torque

En un motor diésel convencional, el cilindro aspira una masa de aire relativamente libre de estrangulamiento durante gran parte del mapa operativo. El conductor no regula directamente la potencia cerrando o abriendo una mariposa de admisión como ocurre en un motor de gasolina tradicional. La solicitud de aceleración se traduce principalmente en una demanda de torque, y la ECU calcula la masa de combustible necesaria para producirla.

El torque de un motor de cuatro tiempos se relaciona con la presión media efectiva al freno mediante:

T = BMEP·Vd/(4π)

donde T es el torque, BMEP la presión media efectiva al freno y Vd el desplazamiento total. La masa inyectada determina la energía química disponible y, en consecuencia, la presión media que puede desarrollarse durante el ciclo.

Cuando se solicita más aceleración, la ECU incrementa la cantidad de combustible dentro de límites definidos por la masa de aire, la presión de sobrealimentación, la temperatura de escape, la presión máxima del cilindro y la capacidad del sistema de postratamiento. La dosificación debe impedir que el combustible supere la cantidad de oxígeno disponible, ya que las regiones excesivamente ricas favorecen la formación de hollín.

El aire no es, sin embargo, una variable pasiva. La ECU coordina el turbocompresor, la válvula EGR, la presión del riel y, en muchos motores modernos, una mariposa de admisión. Esta mariposa puede emplearse para favorecer la recirculación, controlar el apagado, elevar la temperatura de escape o modificar transitorios. Aun así, la regulación principal de carga continúa realizándose mediante la masa y el momento de inyección.

La cantidad suministrada a cada cilindro se calcula en miligramos por ciclo. La ECU corrige esta masa según la velocidad, la presión barométrica, la temperatura del combustible, la presión del riel y las diferencias individuales entre inyectores. El torque no depende solo de cuánto combustible entra, sino de cuándo comienza a liberar energía respecto del punto muerto superior.

Una inyección demasiado adelantada puede elevar la presión mientras el pistón aún asciende, generando trabajo negativo y fuertes cargas mecánicas. Una inyección muy retrasada desplaza la liberación hacia la expansión, reduce la eficiencia y aumenta la temperatura del escape. La gobernanza del torque es, por tanto, una coordinación matemática entre cantidad, presión, fase de combustión y masa de aire.

Cinética de autoignición

Entre el inicio de la inyección y el comienzo de la liberación apreciable de calor transcurre un intervalo denominado retraso al encendido. Durante ese tiempo se desarrollan procesos físicos y químicos que no son instantáneos.

La fracción física comprende la atomización, el calentamiento de las gotas, su evaporación y la mezcla de los vapores con el aire. La fracción química incluye reacciones preliminares de oxidación, formación de radicales y mecanismos de baja temperatura que culminan en la autoignición.

El retraso depende de la presión, la temperatura, la concentración de oxígeno, la turbulencia y las propiedades moleculares del combustible. A baja temperatura, las gotas tardan más en evaporarse y la velocidad de las reacciones disminuye. Las paredes frías extraen energía de la carga comprimida, especialmente durante el arranque.

El índice de cetano representa la disposición del combustible para autoencenderse bajo condiciones normalizadas. Un valor alto se asocia generalmente con un retraso corto; uno bajo indica una mayor resistencia a iniciar la combustión por compresión.

Cuando la temperatura es insuficiente o el cetanaje es demasiado bajo, la inyección puede continuar mientras aún no existe combustión. Se acumula entonces una cantidad creciente de combustible parcialmente vaporizado y mezclado. Cuando finalmente comienza la reacción, una fracción considerable arde en un intervalo muy breve.

El resultado es un aumento rápido de presión, expresado habitualmente como dp/dθ, donde θ representa el ángulo del cigüeñal. Este gradiente excita la culata, las camisas, el bloque y el tren alternativo, generando el característico ruido de combustión diésel.

Aunque se utilice popularmente la palabra detonación, esta combustión premexclada rápida no debe confundirse automáticamente con la detonación del gas final en un motor de gasolina. El fenómeno dominante es una liberación de calor abrupta después de un retraso prolongado. Si su intensidad supera los límites estructurales, puede producir cargas severas sobre pistones, cojinetes y juntas.

Dinámica hidráulica del Common Rail

El sistema Common Rail separa la generación de presión del instante de inyección. Una bomba de alta presión comprime el combustible y lo envía a un acumulador común, desde el cual se alimentan los inyectores. La presión puede mantenerse disponible independientemente de la posición inmediata de la leva o del ciclo individual de cada cilindro.

Esta separación proporciona libertad para controlar la presión, el inicio, la duración y el número de inyecciones. El riel funciona como un volumen acumulador capaz de amortiguar parcialmente las pulsaciones de la bomba y las descargas periódicas de los inyectores.

La bomba recibe combustible desde un circuito de alimentación de baja presión. Una válvula dosificadora controla cuánto fluido entra en sus cámaras, evitando comprimir un volumen innecesario. En el lado de alta presión, un sensor informa a la ECU y permite establecer un control en lazo cerrado.

Los sistemas actuales operan comúnmente alrededor o por encima de 2.000 bar, equivalentes a unos 29.000 psi. Existen aplicaciones que alcanzan aproximadamente 2.500 o 2.700 bar, superando ampliamente los 30.000 psi. Estas cifras representan presiones hidráulicas capaces de almacenar una elevada energía en un volumen muy reducido.

El aumento de presión no fragmenta moléculas de combustible hasta dimensiones micrométricas. Las moléculas continúan en escala nanométrica. Lo que se divide son los chorros líquidos, formando ligamentos y gotas cuyos diámetros pueden situarse en el orden de micrómetros.

La velocidad ideal de descarga a través de un orificio puede aproximarse mediante:

v ≈ √(2ΔP/ρ)

donde ΔP es la diferencia entre la presión del combustible y la presión del cilindro, y ρ la densidad. El caudal másico puede expresarse como:

ṁ = Cd·A·√(2ρΔP)

donde Cd es el coeficiente de descarga y A el área efectiva de los orificios. Al aumentar la presión diferencial, crecen la velocidad y la energía cinética del chorro.

El inyector debe abrir contra fuerzas hidráulicas enormes y repetir el movimiento con precisión en intervalos extremadamente breves. Sus orificios poseen diámetros reducidos y tolerancias micrométricas. La contaminación sólida o el agua pueden alterar el asiento, la pulverización y la movilidad de la aguja.

El combustible cumple además una función de lubricación dentro de la bomba y los inyectores. La reducción excesiva de lubricidad aumenta el desgaste adhesivo de superficies sometidas a presión. La precisión del sistema depende tanto de la electrónica como de la integridad tribológica de sus componentes.

Atomización y formación de mezcla

El chorro que emerge de la tobera presenta inicialmente un núcleo líquido coherente. La turbulencia interna, la tensión superficial, la cavitación dentro del orificio y las fuerzas aerodinámicas comienzan a deformarlo hasta convertirlo en ligamentos y gotas.

La tendencia a fragmentarse puede analizarse mediante el número de Weber:

We = ρg·vrel²·d/σ

donde ρg es la densidad del gas, vrel la velocidad relativa, d una dimensión característica y σ la tensión superficial. Un número de Weber elevado indica que las fuerzas aerodinámicas superan con mayor facilidad la cohesión superficial del líquido.

Las gotas pequeñas poseen una gran relación entre área y volumen. Esto acelera el intercambio de calor, la evaporación y la mezcla molecular con el oxígeno. La alta presión de inyección favorece la atomización, pero su beneficio no se limita a reducir el diámetro de gota: también incrementa la penetración, el arrastre de aire y la velocidad de mezcla.

La penetración debe controlarse cuidadosamente. Un chorro demasiado corto puede concentrar combustible cerca del inyector, mientras uno excesivamente largo puede impactar la pared del cilindro o la cavidad del pistón. La geometría de la cámara, el número de orificios, el ángulo del cono y el movimiento del aire se diseñan como un conjunto.

Durante la admisión y la compresión, los conductos pueden producir swirl, un movimiento rotacional alrededor del eje del cilindro. Cerca del punto muerto superior, la aproximación del pistón a la culata genera squish, desplazando aire hacia la cavidad. Estos movimientos deforman los chorros, aumentan el entrainment y distribuyen el combustible.

El hollín se forma principalmente en regiones donde el combustible se descompone térmicamente con insuficiente oxígeno. La elevada presión de inyección reduce la permanencia de esas zonas ricas y mejora la oxidación posterior de partículas. Sin embargo, no garantiza por sí sola una combustión completamente libre de hollín; intervienen también la EGR, el tiempo de residencia, la temperatura y la geometría del spray.

La combustión diésel estabilizada se caracteriza por una llama de difusión parcialmente levantada respecto de la tobera. El combustible se atomiza y evapora antes de alcanzar la zona principal de reacción. La distancia de lift-off condiciona cuánto aire puede incorporarse antes de la combustión y, por tanto, la formación inicial de partículas.

Estrategias de inyección y liberación de calor

El Common Rail permite dividir la masa total en varios eventos. La inyección piloto introduce una pequeña cantidad antes de la inyección principal. Su propósito es modificar las condiciones termodinámicas y químicas de la cámara antes de que llegue la mayor parte del combustible.

La masa piloto se atomiza, evapora y comienza a reaccionar durante un intervalo corto. Su combustión eleva localmente la temperatura y genera especies reactivas. Cuando comienza la inyección principal, la cámara ya no se encuentra en el mismo estado que tendría después de comprimir únicamente aire frío.

El retraso efectivo de la inyección principal se acorta y disminuye la cantidad de combustible que puede acumularse antes de arder. La liberación de calor se distribuye de manera más progresiva, reduciendo el máximo de dp/dθ.

Esta suavización disminuye la excitación impulsiva de la estructura y, por tanto, el ruido de combustión. La piloto no debe interpretarse necesariamente como una llama continua e inmóvil que espera a la inyección principal. Puede producir una combustión breve, regiones calientes y una preparación química cuya influencia persiste hasta el evento siguiente.

La separación temporal entre ambas inyecciones resulta crítica. Si es demasiado grande, el efecto térmico puede disiparse y la piloto comportarse como un evento independiente. Si es demasiado pequeña, ambos pulsos se fusionan hidráulica o químicamente y pierden parte de su capacidad para modelar la tasa de liberación.

La inyección principal aporta la mayor parte de la energía destinada a producir torque. Su forma temporal no es necesariamente rectangular. Los inyectores y estrategias modernas pueden modelar la tasa de inyección, controlando la rapidez con la que aumenta la masa entregada.

Las inyecciones posteriores pueden utilizarse para completar la combustión, modificar la temperatura de escape o favorecer la regeneración del filtro de partículas. Una postinyección muy tardía aporta menos trabajo al pistón y transfiere una proporción mayor de energía hacia el escape.

La multiplicidad de eventos convierte la combustión en una secuencia diseñada. La ECU no se limita a decidir cuánto combustible suministrar, sino que distribuye esa masa para controlar ruido, emisiones, presión máxima, temperatura y eficiencia.

Sobrealimentación y geometría variable

El turbocompresor recupera parte de la entalpía de los gases de escape. La turbina convierte la caída de presión y temperatura del gas en trabajo mecánico, transmitido por un eje al compresor. Este eleva la presión del aire de admisión y permite introducir una masa mayor en el cilindro.

A bajas revoluciones, el caudal de escape es reducido y una turbina de geometría fija puede recibir poca potencia. El turbocompresor de geometría variable, o VGT, modifica el área y el ángulo de paso mediante álabes orientables situados alrededor de la rueda.

Cuando los álabes se aproximan a su posición de mínimo flujo, reducen el área efectiva y forman una serie de toberas. De acuerdo con la continuidad del flujo, la reducción de sección aumenta la velocidad del gas para una masa determinada. También cambia el ángulo con el que el chorro incide sobre las paletas de la turbina.

Este comportamiento puede compararse parcialmente con una tobera o con el efecto Venturi, aunque la turbina representa un sistema compresible mucho más complejo. El flujo no debe suponerse necesariamente sónico en todas las condiciones. Puede aproximarse al bloqueo sónico en determinadas secciones y relaciones de presión, pero el objetivo fundamental es aumentar la velocidad y la transferencia de momento cuando la energía disponible es baja.

La mayor velocidad y una incidencia más favorable elevan el torque sobre la turbina, acelerando el compresor y reduciendo el retraso de sobrealimentación. Al aumentar el régimen y la carga, los álabes se abren para ampliar la capacidad de flujo y limitar la contrapresión.

La VGT permite además controlar la recirculación EGR, la presión de admisión, el frenado por escape y la temperatura del postratamiento. Cerrar los álabes incrementa la presión preturbina y puede crear el diferencial necesario para mover gases hacia el circuito EGR.

El control debe evitar la sobrevelocidad del rotor, la contrapresión excesiva y el bombeo del compresor. La ECU coordina posición de álabes, combustible y presión de riel según modelos de flujo y mapas del turbocompresor.

Autoalimentación por fluidos combustibles

La ausencia de una mariposa principal utilizada para controlar permanentemente la carga crea una vulnerabilidad particular cuando un fluido combustible entra en la admisión sin ser dosificado por la ECU. El aceite lubricante puede actuar como combustible si alcanza el cilindro en forma de niebla o líquido atomizado.

Un turbocompresor funciona con aceite presurizado en su cuerpo central. La estanqueidad de sus extremos depende de la geometría, la presión del cárter, el drenaje y los anillos de sellado. Si una cantidad elevada de aceite atraviesa hacia el compresor, puede ser arrastrada con el aire.

El motor comienza entonces a quemar una fuente energética que no pasa por los inyectores. La ECU puede reducir o cortar el diésel, pero el aceite continúa entrando mientras exista suministro. El aumento de velocidad incrementa el caudal del turbo y puede aspirar todavía más aceite, creando una realimentación positiva.

Este proceso se conoce como diesel runaway. La velocidad deja de estar gobernada por la orden electrónica y puede elevarse hasta que el aceite se agote, la admisión quede bloqueada o falle mecánicamente algún componente.

No todo motor diésel carece de un dispositivo capaz de cerrar el aire. Algunas aplicaciones industriales incorporan válvulas de corte de emergencia y muchos automóviles poseen mariposas de apagado. Sin embargo, estas no siempre están diseñadas para detener una autoalimentación intensa ni para soportar el flujo generado a alta velocidad.

El fenómeno demuestra que la ignición por compresión no distingue entre diésel correctamente dosificado y otro hidrocarburo que alcance la cámara bajo condiciones inflamables. El control del torque solo es válido mientras toda la energía química ingrese por rutas gobernadas.

Fenómenos de resonancia y fatiga de materiales

La presión del cilindro no aplica una carga estática. Cada combustión genera un pulso que se transmite al pistón, la biela, el cigüeñal, los cojinetes, la culata y las paredes del bloque. La forma temporal de ese pulso determina su contenido frecuencial.

Un aumento suave de presión concentra energía en frecuencias relativamente bajas. Una liberación abrupta contiene componentes de frecuencia más alta capaces de excitar modos estructurales del bloque. Cuando una frecuencia de excitación se aproxima a una frecuencia natural, la respuesta vibratoria puede amplificarse.

El ruido diésel procede de la combinación entre combustión, impactos mecánicos y radiación de las superficies. La presión interna hace vibrar las camisas y las paredes exteriores, que actúan como paneles acústicos. La inyección piloto reduce el ruido principalmente porque disminuye la rapidez de liberación de calor y la amplitud de la excitación.

Los materiales soportan millones de ciclos durante su vida útil. Incluso cuando la tensión máxima está por debajo del límite de fluencia, una carga oscilante puede iniciar y propagar grietas por fatiga. Los radios del cigüeñal, los pernos de culata, las bielas y las uniones del sistema de escape se dimensionan considerando amplitud, frecuencia y tensiones medias.

La combustión irregular introduce variaciones torsionales en el cigüeñal. Los contrapesos y amortiguadores torsionales limitan la respuesta, mientras el volante suaviza las diferencias entre eventos. El orden de encendido distribuye los pulsos para evitar concentraciones excesivas.

Cavitación en camisas húmedas

En ciertos motores pesados, las camisas están en contacto directo con el refrigerante y pueden sustituirse de manera independiente. Esta arquitectura mejora la mantenibilidad y el control térmico, pero expone la superficie exterior de la camisa a pulsaciones mecánicas.

La presión de combustión deforma ligeramente la pared y produce movimientos radiales. La inversión rápida de cargas, el cambio de empuje del pistón y la vibración estructural hacen que la camisa se acerque y se aleje repetidamente del refrigerante.

Cuando la pared se aleja con suficiente aceleración, la presión local del líquido puede caer por debajo de su presión de vapor. Aparecen entonces pequeñas cavidades llenas de vapor.

Al invertirse el movimiento, la presión se recupera y las burbujas colapsan. La implosión produce ondas de choque y microchorros de gran velocidad dirigidos contra la superficie metálica. Cada evento retira una cantidad microscópica de la película protectora o del material.

La repetición genera picaduras que progresan desde el exterior hacia el interior de la camisa. La erosión puede terminar comunicando el refrigerante con el cilindro. El proceso suele denominarse cavitación acústica o erosión por cavitación inducida por vibración, aunque su origen es una interacción entre dinámica estructural y presión de vapor.

No es necesario suponer una implosión global supersónica para explicar el daño. Los colapsos locales pueden generar presiones y velocidades extremadamente altas dentro de escalas microscópicas. La severidad depende de la amplitud vibratoria, la presión del circuito, la temperatura y la química del refrigerante.

Los aditivos suplementarios forman capas protectoras capaces de absorber parte de los impactos y reducir la corrosión posterior. El control de la concentración es especialmente importante en motores con camisas húmedas.

Gestión térmica del arranque en frío

La autoignición depende de que la compresión eleve suficientemente la temperatura del aire. En un motor frío, la culata, los pistones y las camisas extraen energía con rapidez. La velocidad de giro inicial también es menor y puede aumentar el tiempo disponible para la transferencia de calor hacia las paredes.

Las bujías de precalentamiento introducen energía eléctrica directamente en la cámara o precámara. Su extremo alcanza temperaturas elevadas y crea una región capaz de favorecer la evaporación y las reacciones iniciales.

Su función no termina necesariamente cuando el cigüeñal comienza a girar por sí mismo. Los sistemas modernos mantienen un período de postincandescencia después del arranque. Esta extensión estabiliza las primeras combustiones mientras el metal todavía permanece frío.

El calentamiento reduce el retraso, mejora la oxidación de las gotas y limita los ciclos incompletos. Durante una combustión deficiente, parte del combustible puede abandonar el cilindro como aerosol o hidrocarburos sin quemar, produciendo una neblina blanquecina o azulada.

El humo blanco de arranque no está formado exclusivamente por vapor de agua. Puede contener gotas de combustible condensado, hidrocarburos y productos parcialmente oxidados. Las bujías de postcalentamiento reducen estas emisiones, el monóxido de carbono y el característico golpeteo en frío.

Las bujías cerámicas alcanzan temperaturas muy elevadas con rapidez y pueden permanecer activas durante varios minutos según la estrategia. También pueden contribuir a elevar la temperatura de los gases durante determinadas funciones de postratamiento.

La ECU adapta el tiempo y la potencia de calentamiento según la temperatura del refrigerante, la tensión de batería, la presión atmosférica y el estado de combustión. El sistema puede modular individualmente las bujías para controlar su temperatura sin fundir el elemento.

Recirculación de gases y transferencia térmica

La formación de óxidos de nitrógeno aumenta cuando coinciden alta temperatura, oxígeno y tiempo de residencia. La recirculación de gases de escape introduce una fracción de gases relativamente inertes en la admisión, reduciendo la concentración de oxígeno y aumentando la capacidad calorífica efectiva de la carga.

Esta dilución disminuye la temperatura máxima de combustión y limita la generación térmica de NOx. Sin embargo, una EGR excesiva reduce la disponibilidad de oxígeno, ralentiza la combustión y puede aumentar partículas o inestabilidad.

El enfriador EGR transfiere calor desde los gases recirculados hacia el refrigerante. Está formado por conductos de paredes delgadas, diseñados para soportar gases calientes, presión, condensados ácidos y ciclos térmicos repetidos.

Durante el calentamiento y el enfriamiento, diferentes zonas se expanden y contraen. Las vibraciones y los gradientes producen fatiga térmica en soldaduras, placas y tubos. Una fisura comunica dos circuitos con presiones variables.

Mientras el motor funciona bajo carga, la presión del escape puede superar la del refrigerante, impulsando gases hacia el circuito de enfriamiento. Después de apagarlo, la presión del escape desaparece rápidamente, mientras el refrigerante caliente puede permanecer presurizado. El diferencial puede invertirse y permitir que el líquido migre hacia el conducto EGR.

Si el refrigerante alcanza la admisión, entra en los cilindros y se evapora durante la combustión, generando una estela blanca de vapor y pequeñas gotas. Una acumulación considerable puede producir una restricción hidráulica, porque el líquido es prácticamente incompresible.

El sentido de la fuga no es una propiedad fija del componente, sino una consecuencia instantánea de las presiones existentes a ambos lados de la fisura. La fatiga material transforma así un intercambiador térmico en una comunicación entre escape, refrigeración y admisión.

Formación de emisiones

El motor diésel opera normalmente con exceso de aire global, pero la mezcla dentro de la cámara es altamente heterogénea. Junto a un chorro puede existir una región rica, mientras otras zonas contienen casi exclusivamente aire.

El hollín se origina en regiones calientes y pobres en oxígeno donde los hidrocarburos se descomponen, forman especies aromáticas y crecen hasta convertirse en partículas carbonosas. Parte se oxida posteriormente si encuentra oxígeno y temperatura suficientes.

Los óxidos de nitrógeno se forman principalmente en regiones de alta temperatura donde el nitrógeno y el oxígeno del aire reaccionan. La reducción de hollín mediante temperaturas elevadas y mezcla intensa puede favorecer NOx, creando una conocida relación de compromiso.

Los hidrocarburos sin quemar aparecen en zonas frías, películas de combustible, volúmenes de baja oxidación y ciclos incompletos. El monóxido de carbono se produce cuando la oxidación del carbono no progresa completamente hasta CO₂.

El control moderno combina medidas internas y postratamiento. La inyección, la EGR y la sobrealimentación reducen las emisiones originadas en el cilindro, mientras el catalizador de oxidación, el DPF y el SCR transforman o retienen las especies restantes.

Química de gases y catálisis de emisiones

El catalizador de oxidación diésel convierte hidrocarburos y monóxido de carbono mediante reacciones con el oxígeno abundante del escape. También puede oxidar una fracción de NO a NO₂, especie útil para determinadas funciones del filtro y el SCR.

El filtro de partículas contiene canales alternadamente cerrados que obligan al gas a atravesar paredes porosas. Las partículas quedan retenidas y son oxidadas durante regeneraciones pasivas o activas. Las cenizas minerales no se queman y se acumulan con el tiempo.

El sistema SCR, o reducción catalítica selectiva, utiliza amoníaco como agente reductor de los óxidos de nitrógeno. Como el transporte directo de amoníaco sería complejo, el vehículo almacena una solución acuosa de urea, conocida como DEF o AdBlue.

La solución normalizada contiene aproximadamente 32,5 % de urea de alta pureza y 67,5 % de agua desmineralizada. Al inyectarse en el escape caliente, el agua se evapora y la urea atraviesa una secuencia de transformación.

La termólisis puede representarse de forma simplificada como:

CO(NH₂)₂ → NH₃ + HNCO

El ácido isociánico resultante se hidroliza:

HNCO + H₂O → NH₃ + CO₂

La preparación del amoníaco requiere energía térmica y una temperatura suficiente para evitar depósitos de urea o subproductos. No obstante, no es correcto describir todo el proceso SCR como una única reacción puramente endotérmica. La evaporación y la descomposición consumen calor, mientras las reacciones catalíticas posteriores poseen su propia termodinámica.

Sobre el catalizador, el amoníaco se adsorbe en sitios activos y reacciona selectivamente con NO y NO₂. La reacción SCR estándar puede expresarse como:

4NH₃ + 4NO + O₂ → 4N₂ + 6H₂O

Cuando existen proporciones comparables de NO y NO₂, la reacción rápida es:

2NH₃ + NO + NO₂ → 2N₂ + 3H₂O

En presencia predominante de NO₂ puede desarrollarse:

4NH₃ + 3NO₂ → 3,5N₂ + 6H₂O

El amoníaco actúa como reductor. Los átomos de nitrógeno contenidos en el NOx y en el NH₃ se reorganizan para formar nitrógeno diatómico, mientras el oxígeno termina principalmente en moléculas de agua. La descripción como una simple transferencia de oxígeno comunica parte del proceso, pero la realidad incluye adsorción, reacciones superficiales y múltiples etapas intermedias.

La ECU calcula la masa de urea según el flujo de escape, la temperatura y la concentración de NOx. Una cantidad insuficiente limita la conversión; una cantidad excesiva puede permitir que amoníaco no reaccionado abandone el catalizador.

Para controlar ese escape se instala frecuentemente un catalizador de oxidación de amoníaco. Los sensores de NOx situados antes y después del SCR permiten evaluar la eficiencia y adaptar la dosificación.

La temperatura constituye una variable central. A baja temperatura, la urea no se descompone correctamente y el catalizador almacena poco amoníaco activo. A temperaturas demasiado altas, pueden cambiar la selectividad, la capacidad de almacenamiento y la durabilidad del material.

Integración energética del motor diésel

El motor diésel moderno funciona como un sistema de control coordinado entre combustión y postratamiento. La ECU administra la masa de combustible, pero también debe anticipar sus efectos sobre presión de cilindro, velocidad del turbo, temperatura del DPF y demanda de amoníaco.

Una reducción de combustible disminuye torque y temperatura de escape. Un aumento puede mejorar la respuesta, pero elevar la formación de partículas y la carga térmica. La EGR reduce NOx, aunque modifica el oxígeno disponible y la velocidad de combustión. La VGT mejora la sobrealimentación a bajo régimen, pero puede aumentar la contrapresión y el trabajo de bombeo.

La presión Common Rail favorece la atomización, aunque exige más potencia de bombeo y somete los componentes a esfuerzos de fatiga. Las inyecciones múltiples suavizan la combustión, pero acortan los intervalos disponibles y exigen una respuesta extremadamente rápida del inyector.

Las bujías de precalentamiento estabilizan el arranque, el DOC inicia la oxidación, el DPF administra las partículas y el SCR transforma los NOx. Ninguno de estos componentes actúa de forma independiente. El rendimiento final depende de que el escape alcance la temperatura apropiada sin sacrificar innecesariamente eficiencia o durabilidad.

La acústica también pertenece a este equilibrio. Cada aumento de presión produce ondas que recorren el bloque, el refrigerante, la admisión y el escape. La estructura debe resistirlas sin entrar en resonancia destructiva, mientras la estrategia de inyección modela su contenido frecuencial.

La esencia del ciclo diésel reside en controlar el instante en que un combustible líquido, introducido a presiones de decenas de miles de psi, se convierte en vapor reactivo dentro de aire comprimido. La cantidad determina el torque; la atomización gobierna la mezcla; el cetanaje y la temperatura condicionan el retraso; la inyección piloto modera la onda de presión; y el postratamiento reorganiza químicamente las especies que abandonan el cilindro.

La potencia útil surge de una sucesión de conversiones. El cigüeñal comprime aire y eleva su energía interna; la bomba convierte trabajo mecánico en presión hidráulica; la tobera transforma esa presión en velocidad; la atomización convierte volumen líquido en superficie; la combustión transforma enlaces químicos en presión; la turbina recupera entalpía del escape; y el SCR convierte contaminantes nitrogenados en agua y nitrógeno. Comprender el motor diésel exige observar todas estas etapas como un único sistema termodinámico, fluidodinámico, estructural y químico.
